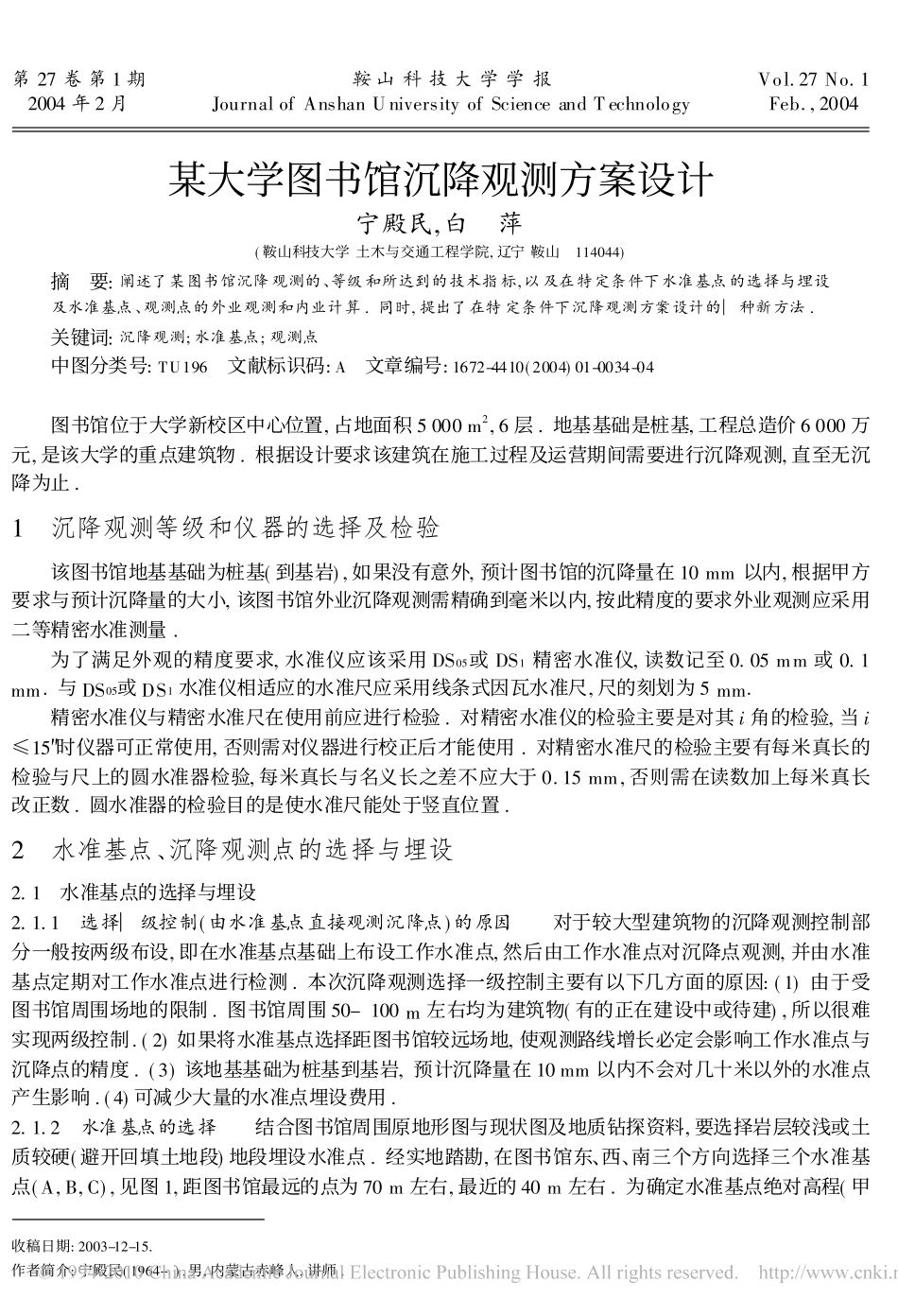

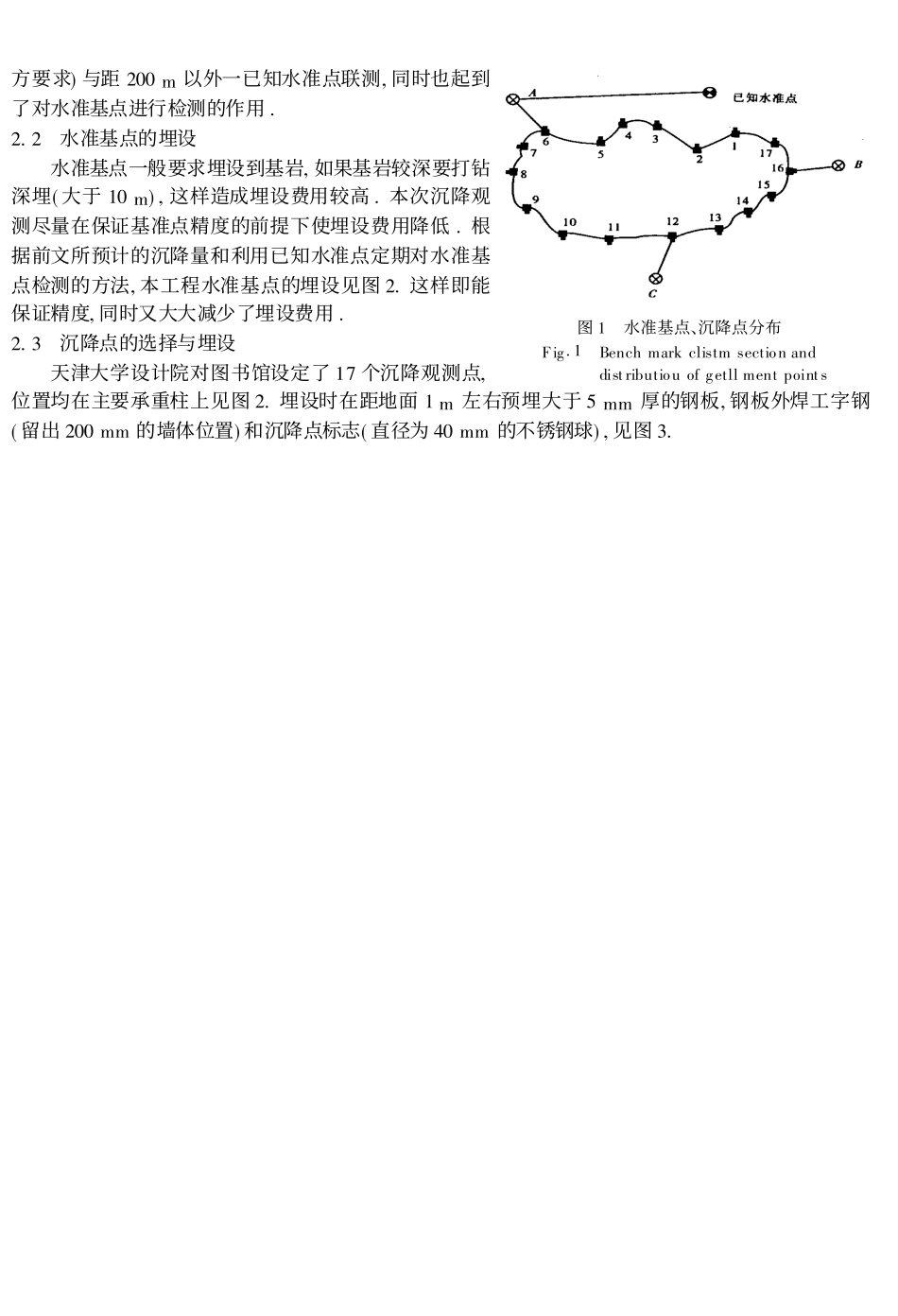

第27卷第1期2004年2月鞍山科技大学学报JournalofAnshanUniversityofScienceandTechnologyVol.27No.1Feb.,2004某大学图书馆沉降观测方案设计宁殿民,白萍(鞍山科技大学土木与交通工程学院,辽宁鞍山114044)摘要:阐述了某图书馆沉降观测的、等级和所达到的技术指标,以及在特定条件下水准基点的选择与埋设及水准基点、观测点的外业观测和内业计算.同时,提出了在特定条件下沉降观测方案设计的一种新方法.关键词:沉降观测;水准基点;观测点中图分类号:TU196文献标识码:A文章编号:1672-4410(2004)01-0034-04图书馆位于大学新校区中心位置,占地面积5000m2,6层.地基基础是桩基,工程总造价6000万元,是该大学的重点建筑物.根据设计要求该建筑在施工过程及运营期间需要进行沉降观测,直至无沉降为止.1沉降观测等级和仪器的选择及检验该图书馆地基基础为桩基(到基岩),如果没有意外,预计图书馆的沉降量在10mm以内,根据甲方要求与预计沉降量的大小,该图书馆外业沉降观测需精确到毫米以内,按此精度的要求外业观测应采用二等精密水准测量.为了满足外观的精度要求,水准仪应该采用DS05或DS1精密水准仪,读数记至0.05mm或0.1mm.与DS05或DS1水准仪相适应的水准尺应采用线条式因瓦水准尺,尺的刻划为5mm.精密水准仪与精密水准尺在使用前应进行检验.对精密水准仪的检验主要是对其i角的检验,当i≤15″时仪器可正常使用,否则需对仪器进行校正后才能使用.对精密水准尺的检验主要有每米真长的检验与尺上的圆水准器检验,每米真长与名义长之差不应大于0.15mm,否则需在读数加上每米真长改正数.圆水准器的检验目的是使水准尺能处于竖直位置.2水准基点、沉降观测点的选择与埋设2.1水准基点的选择与埋设2.1.1选择一级控制(由水准基点直接观测沉降点)的原因对于较大型建筑物的沉降观测控制部分一般按两级布设,即在水准基点基础上布设工作水准点,然后由工作水准点对沉降点观测,并由水准基点定期对工作水准点进行检测.本次沉降观测选择一级控制主要有以下几方面的原因:(1)由于受图书馆周围场地的限制.图书馆周围50-100m左右均为建筑物(有的正在建设中或待建),所以很难实现两级控制.(2)如果将水准基点选择距图书馆较远场地,使观测路线增长必定会影响工作水准点与沉降点的精度.(3)该地基基础为桩基到基岩,预计沉降量在10mm以内不会对几十米以外的水准点产生影响.(4)可减少大量的水准点埋设费用.2.1.2水准基点的选择结合图书馆周围原地形图与现状图及地质钻探资料,要选择岩层较浅或土质较硬(避开回填土地段)地段埋设水准点.经实地踏勘,在图书馆东、西、南三个方向选择三个水准基点(A,B,C),见图1,距图书馆最远的点为70m左右,最近的40m左右.为确定水准基点绝对高程(甲收稿日期:2003-12-15.作者简介:宁殿民(1964-),男,内蒙古赤峰人,讲师.图1水准基点、沉降点分布Fig.1Benchmarkclistmsectionanddistributiouofgetllmentpoints方要求)与距200m以外一已知水准点联测,同时也起到了对水准基点进行检测的作用.2.2水准基点的埋设水准基点一般要求埋设到基岩,如果基岩较深要打钻深埋(大于10m),这样造成埋设费用较高.本次沉降观测尽量在保证基准点精度的前提下使埋设费用降低.根据前文所预计的沉降量和利用已知水准点定期对水准基点检测的方法,本工程水准基点的埋设见图2.这样即能保证精度,同时又大大减少了埋设费用.2.3沉降点的选择与埋设天津大学设计院对图书馆设定了17个沉降观测点,位置均在主要承重柱上见图2.埋设时在距地面1m左右预埋大于5mm厚的钢板,钢板外焊工字钢(留出200mm的墙体位置)和沉降点标志(直径为40mm的不锈钢球),见图3.图2水准基点埋设断面Fig.2lnstalingsectionofbenchmark图3柱上沉降点埋设图Fig.3Installingfigureofsettlementpointonposts3外业观测的方法、技术指标及周期3.1方法对水准基点及沉降观测点均采用二等水准测量方法.(1)往测:奇数测站采用后—前—前—后;偶数测站采用前—后—后—前观测顺序;(2)返测:奇数测站采用前—后—后—前;偶数测站采用后—前—前—后观测顺序;(3)对沉降点的观测时尽量采用测站固定、人员固定和一个后视几个前视的方法.3.2技术指标虽然外业观测采用的是国家二等水准测量方法,但是外...
