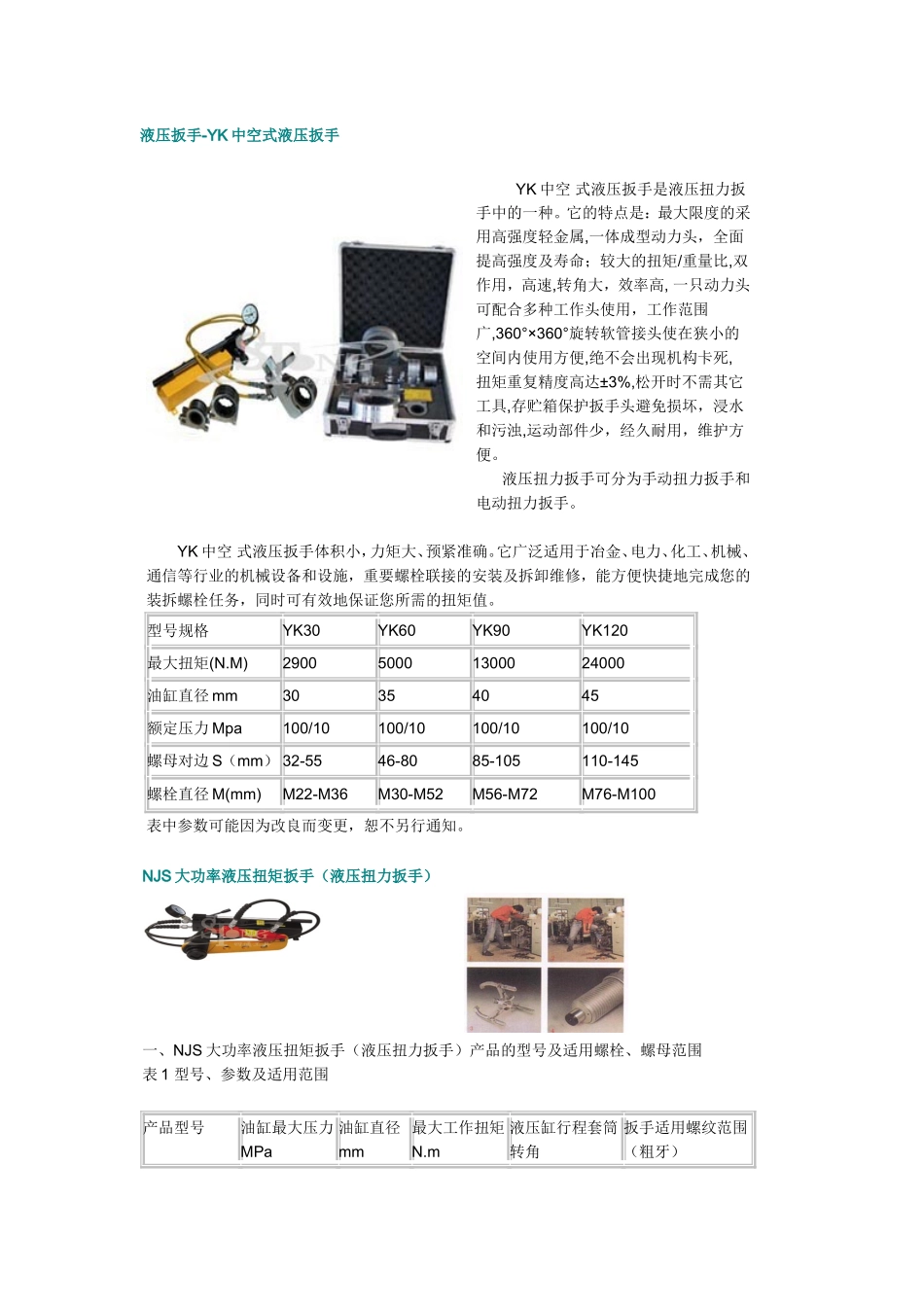

液压扳手-YK中空式液压扳手YK中空式液压扳手是液压扭力扳手中的一种。它的特点是：最大限度的采用高强度轻金属,一体成型动力头，全面提高强度及寿命；较大的扭矩/重量比,双作用，高速,转角大，效率高,一只动力头可配合多种工作头使用，工作范围广,360°×360°旋转软管接头使在狭小的空间内使用方便,绝不会出现机构卡死,扭矩重复精度高达±3%,松开时不需其它工具,存贮箱保护扳手头避免损坏，浸水和污浊,运动部件少，经久耐用，维护方便。液压扭力扳手可分为手动扭力扳手和电动扭力扳手。YK中空式液压扳手体积小，力矩大、预紧准确。它广泛适用于冶金、电力、化工、机械、通信等行业的机械设备和设施，重要螺栓联接的安装及拆卸维修，能方便快捷地完成您的装拆螺栓任务，同时可有效地保证您所需的扭矩值。型号规格YK30YK60YK90YK120最大扭矩(N.M)290050001300024000油缸直径mm30354045额定压力Mpa100/10100/10100/10100/10螺母对边S（mm）32-5546-8085-105110-145螺栓直径M(mm)M22-M36M30-M52M56-M72M76-M100表中参数可能因为改良而变更，恕不另行通知。NJS大功率液压扭矩扳手（液压扭力扳手）一、NJS大功率液压扭矩扳手（液压扭力扳手）产品的型号及适用螺栓、螺母范围表1型号、参数及适用范围产品型号油缸最大压力MPa油缸直径mm最大工作扭矩N.m液压缸行程套筒转角扳手适用螺纹范围（粗牙）NJS-16340995436°M20-M30NJS-263451260036°M30-M48NJS-363451486834°M48-M56NJS-463654139134°M64-M80NJS-563654139130°M90-M100二、NJS大功率液压扭矩扳手（液压扭力扳手）产品简介随着我国机械制造业的技术水平的不断提高，为确保产品质量，许多设备和设施已经并将日益广泛的采用高强度螺栓，并对螺栓的紧固的预紧力矩提出严格的要求，尤其是承受重载荷及强烈冲击振动的重型机械设备就更为重要，为了提高螺纹联接质量及可靠性，精确地控制高强度螺栓联接的预紧力矩，本厂科技人员综合应用国内外先进技术，研制成功液压扭矩扳手，可帮助您解决这一难题。液压扭矩扳手是帮助您装、拆螺栓、螺母，同时能比较准确的控制拧紧扭矩的理想工具，它广泛适用于冶金、电力、化工、机械、通信等行业的机械设备和设施，重要螺栓联接的安装及拆卸维修，能方便快捷地完成您的装拆螺栓任务，同时可有效地保证您所需的扭矩值。三、NJS大功率液压扭矩扳手（液压扭力扳手）结构及工作原理液压扭矩扳手（液压扭力扳手）（见图1）由手动高压泵和带棘轮式液压扭矩扳手两部分组成。操纵手动高压泵的手柄，液压缸产生推力，经过曲柄系统形成力矩，带动螺母转动一个角度，使扭矩传递到带棘轮装置的内六角套筒上从而传递给螺栓联接，按要求预紧螺栓。手动高压泵由操纵手柄，高压泵、换向阀、油箱、压力表和带快速接头的输油管等组成。带棘轮式液压扳手由高压油口、液压油缸、曲柄、反力杆、棘轮装置、套筒等组成、前者系动力源部件，后者为扭矩执行机构。图一四、NJS大功率液压扭矩扳手（液压扭力扳手）主要特点液压扭矩扳手具有以下特点：（1）通过液压系统压力表能够精确、可靠的控制预紧力矩。（2）提高螺纹联接钢度，降低螺栓疲劳断裂的危险性。（3）保证了广泛采用高强度螺栓联接的可靠性，以利减轻重量和节约空间。（4）使用范围广、适应强，可用于螺栓及内角螺钉的预紧。（5）操作简单，使用方便，经济安全。五、NJS大功率液压扭矩扳手（液压扭力扳手）操作方法1、根据预紧螺母的尺寸选配内六角套筒。2、按照螺母需要拧紧或松开的要求，组合棘轮（拧紧螺母时用右向棘轮，松开螺母时用左向棘轮）。3、把带快速接头的高压、低压胶管插入扳手和换向阀的连接处（高压1/4”，低压为3/8”），并要求插入到位后，将快速接头的外套转动一个角度，以锁紧。4、反力杆应依靠在相应的内六角支承套或其它能承受反力的地方。5、扳手连杆转角的大小应控制在反力杆标定的角度范围内。6、打压时，应将放气阀向左旋转一周，打开放气阀，待空气放尽后将其关闭。7、手动泵打压时，按液压缸活塞杆的伸和缩转动换向阀手柄，当手柄在左侧位置时，活塞杆则伸，反之为缩，而在中间位置时压力为零。8、打压时，通过观察压力表读数值...
