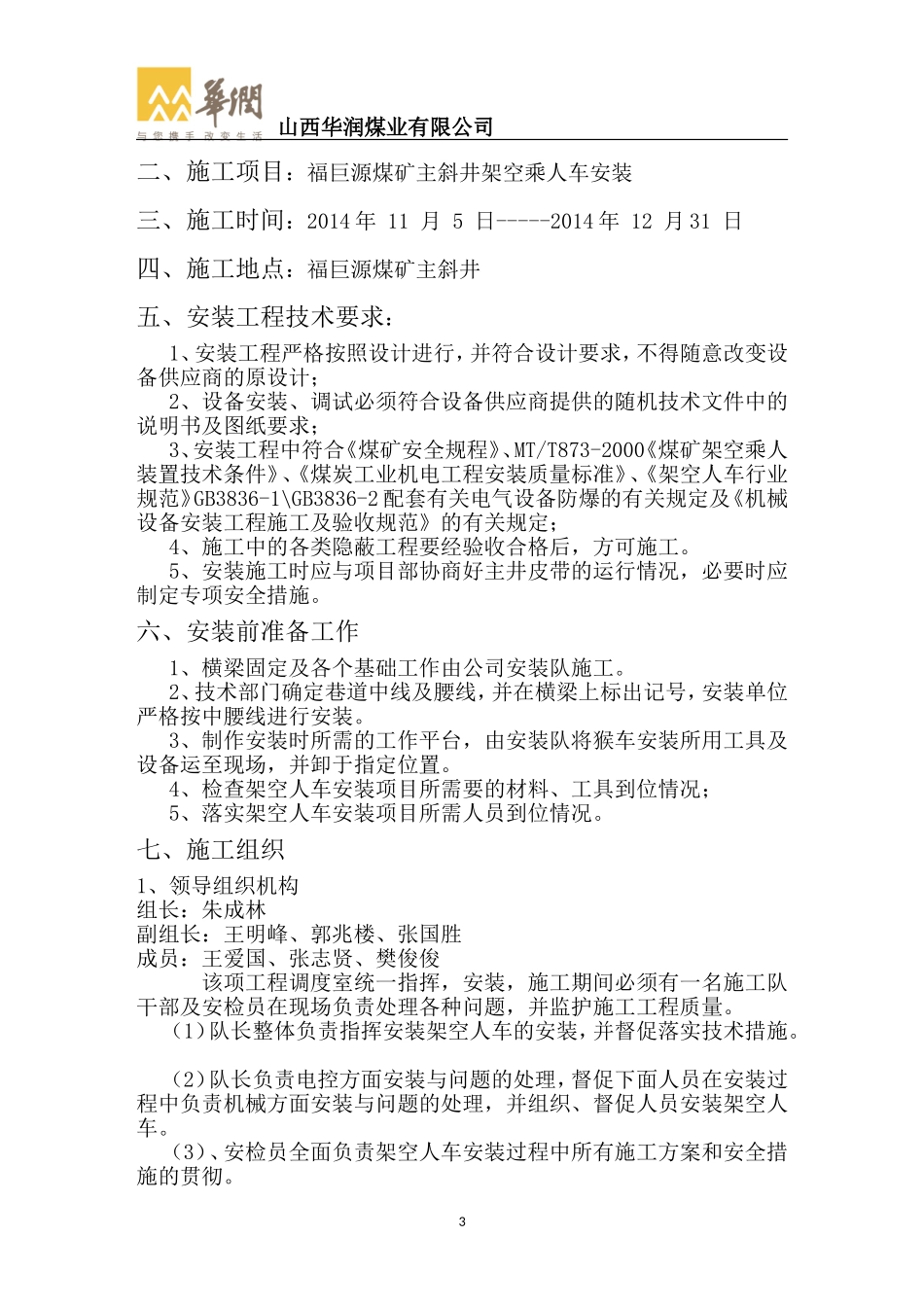

福巨源煤矿主斜井架空乘人车安装施工安全技术措施施工单位：公司安装队编制：福巨源煤矿机运科时间：2014年11月3日福巨源煤矿主斜井架空乘人车安装施工安全技术措施职务签字意见2山西华润煤业有限公司矿长总工程师生产矿长安全矿长通风矿长机电矿长机电副总调度室安全科技术科机电科施工负责人架空乘人车安装及安全技术措施一、工程概况山西华润煤业有限公司福巨源煤矿主斜井架空乘人车安装工程主要包括：机械安装：一套RJY37-18/470型煤矿固定抱素器架空乘人装置。电气安装：配套的电控装置，电缆敷设等设备安装。3山西华润煤业有限公司二、施工项目：福巨源煤矿主斜井架空乘人车安装三、施工时间：2014年11月5日-----2014年12月31日四、施工地点：福巨源煤矿主斜井五、安装工程技术要求：1、安装工程严格按照设计进行，并符合设计要求，不得随意改变设备供应商的原设计；2、设备安装、调试必须符合设备供应商提供的随机技术文件中的说明书及图纸要求；3、安装工程中符合《煤矿安全规程》、MT/T873-2000《煤矿架空乘人装置技术条件》、《煤炭工业机电工程安装质量标准》、《架空人车行业规范》GB3836-1\GB3836-2配套有关电气设备防爆的有关规定及《机械设备安装工程施工及验收规范》的有关规定；4、施工中的各类隐蔽工程要经验收合格后，方可施工。5、安装施工时应与项目部协商好主井皮带的运行情况，必要时应制定专项安全措施。六、安装前准备工作1、横梁固定及各个基础工作由公司安装队施工。2、技术部门确定巷道中线及腰线，并在横梁上标出记号，安装单位严格按中腰线进行安装。3、制作安装时所需的工作平台，由安装队将猴车安装所用工具及设备运至现场，并卸于指定位置。4、检查架空人车安装项目所需要的材料、工具到位情况；5、落实架空人车安装项目所需人员到位情况。七、施工组织1、领导组织机构组长：朱成林副组长：王明峰、郭兆楼、张国胜成员：王爱国、张志贤、樊俊俊该项工程调度室统一指挥，安装，施工期间必须有一名施工队干部及安检员在现场负责处理各种问题，并监护施工工程质量。（1）队长整体负责指挥安装架空人车的安装，并督促落实技术措施。（2）队长负责电控方面安装与问题的处理，督促下面人员在安装过程中负责机械方面安装与问题的处理，并组织、督促人员安装架空人车。（3）、安检员全面负责架空人车安装过程中所有施工方案和安全措施的贯彻。4山西华润煤业有限公司八、施工方案一、横梁施工方法砌碹巷采用钢极架锚固方法施工。必须保证钢极架底面完好、平整。（一）施工顺序1、放中腰线。（1）中腰线需测量人员用经纬仪或激光指向仪来放。腰线的坡度要与巷道坡度保证一至。中线必须与轨道中心线重合。变坡点安装可按变坡点横梁安装图放线。（2）腰线放好后，横梁高度尺寸以腰线为基准来确定，但此高度尺寸是横梁垂直于腰线的距离，不是垂直于水平面的距离。梁窝掏好后，架上横梁不能马上灌浆。横梁要保证其低面平（可用水平仪效准）。在机头位置架设好两个激光指向仪,其都以激光效准，使相同坡度的横梁在一条直线上，不能用拉线。2、必须用钢管打好施工平台，做好围栏，高度不得低于2米，并在主巷变坡点向下1米处及各水平变坡点向上1米处用架管设置一个限高（1.95米）、限宽(1.4米)装置，防止超高、超宽材料车碰坏施工平台。3、横梁的安装由上而下进行，先对巷道中横梁的位置进行标定，砌碹巷道的施工用风镐掏窝、挂粱。（二）施工质量标准及要求（1）横梁采用矿用11#工字钢，横梁的安装与巷道底板平行。（2）距井口端面500mm处安装第一根梁子，连续安设五根，间距一米，距轨道倾斜面的法线高度为二米三。之后每间隔八米安设一根梁子。（3）钢极架规格横长：394mm，斜长：450mm。表土段：500mm，基岩段：200mm，锚杆直径：250mm。（4）横梁的安装是猴车安装中重要的环节，如果横梁安装不好会很大的增加调试的难度甚至影响到设备的安全运行。所以请安装时特别注意。全部横梁标高尺寸偏差不得大于±20mm，水平度不得大于5:1000。（5）钢极架固定后，架上横梁也要拉线来效准。拉线后观看拉线形成的弧度，不能形成尖角，塞垫横梁来使拉线成为弧线，再用角度...
