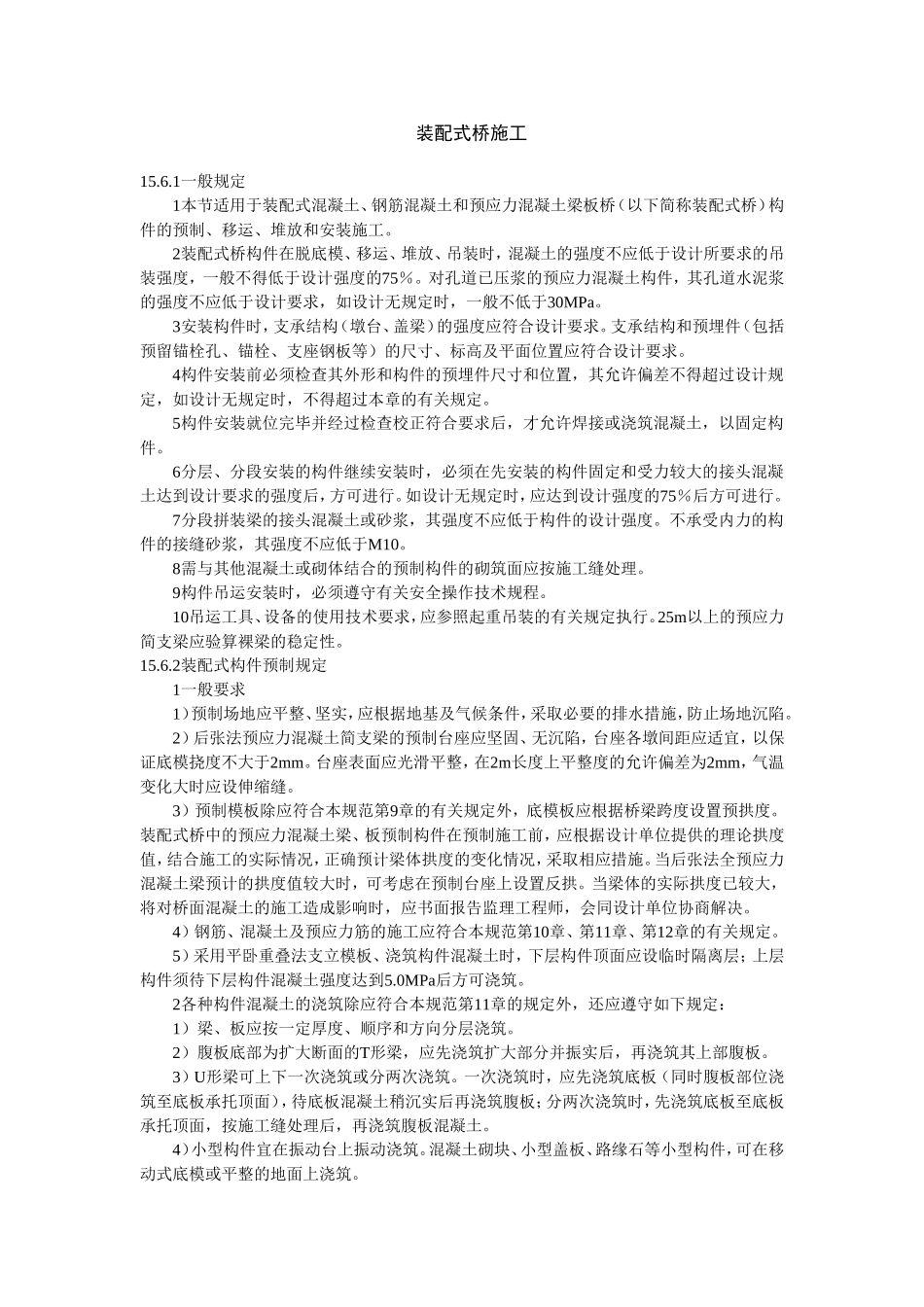

装配式桥施工15.6.1一般规定1本节适用于装配式混凝土、钢筋混凝土和预应力混凝土梁板桥（以下简称装配式桥）构件的预制、移运、堆放和安装施工。2装配式桥构件在脱底模、移运、堆放、吊装时，混凝土的强度不应低于设计所要求的吊装强度，一般不得低于设计强度的75％。对孔道已压浆的预应力混凝土构件，其孔道水泥浆的强度不应低于设计要求，如设计无规定时，一般不低于30MPa。3安装构件时，支承结构（墩台、盖梁）的强度应符合设计要求。支承结构和预埋件（包括预留锚栓孔、锚栓、支座钢板等）的尺寸、标高及平面位置应符合设计要求。4构件安装前必须检查其外形和构件的预埋件尺寸和位置，其允许偏差不得超过设计规定，如设计无规定时，不得超过本章的有关规定。5构件安装就位完毕并经过检查校正符合要求后，才允许焊接或浇筑混凝土，以固定构件。6分层、分段安装的构件继续安装时，必须在先安装的构件固定和受力较大的接头混凝土达到设计要求的强度后，方可进行。如设计无规定时，应达到设计强度的75％后方可进行。7分段拼装梁的接头混凝土或砂浆，其强度不应低于构件的设计强度。不承受内力的构件的接缝砂浆，其强度不应低于M10。8需与其他混凝土或砌体结合的预制构件的砌筑面应按施工缝处理。9构件吊运安装时，必须遵守有关安全操作技术规程。10吊运工具、设备的使用技术要求，应参照起重吊装的有关规定执行。25m以上的预应力简支梁应验算裸梁的稳定性。15.6.2装配式构件预制规定1一般要求1）预制场地应平整、坚实，应根据地基及气候条件，采取必要的排水措施，防止场地沉陷。2）后张法预应力混凝土简支梁的预制台座应坚固、无沉陷，台座各墩间距应适宜，以保证底模挠度不大于2mm。台座表面应光滑平整，在2m长度上平整度的允许偏差为2mm，气温变化大时应设伸缩缝。3）预制模板除应符合本规范第9章的有关规定外，底模板应根据桥梁跨度设置预拱度。装配式桥中的预应力混凝土梁、板预制构件在预制施工前，应根据设计单位提供的理论拱度值，结合施工的实际情况，正确预计梁体拱度的变化情况，采取相应措施。当后张法全预应力混凝土梁预计的拱度值较大时，可考虑在预制台座上设置反拱。当梁体的实际拱度已较大，将对桥面混凝土的施工造成影响时，应书面报告监理工程师，会同设计单位协商解决。4）钢筋、混凝土及预应力筋的施工应符合本规范第10章、第11章、第12章的有关规定。5）采用平卧重叠法支立模板、浇筑构件混凝土时，下层构件顶面应设临时隔离层；上层构件须待下层构件混凝土强度达到5.0MPa后方可浇筑。2各种构件混凝土的浇筑除应符合本规范第11章的规定外，还应遵守如下规定：1）梁、板应按一定厚度、顺序和方向分层浇筑。2）腹板底部为扩大断面的T形梁，应先浇筑扩大部分并振实后，再浇筑其上部腹板。3）U形梁可上下一次浇筑或分两次浇筑。一次浇筑时，应先浇筑底板（同时腹板部位浇筑至底板承托顶面），待底板混凝土稍沉实后再浇筑腹板；分两次浇筑时，先浇筑底板至底板承托顶面，按施工缝处理后，再浇筑腹板混凝土。4）小型构件宜在振动台上振动浇筑。混凝土砌块、小型盖板、路缘石等小型构件，可在移动式底模或平整的地面上浇筑。15.6.3构件移运及堆放的规定1构件的移运1）构件移运时混凝土强度应符合15.6.1条第2款的规定。2）构件移运时的吊点位置应按设计规定。如设计无规定时，梁、板构件的吊点应根据计算决定。构件的吊环应顺直。吊绳与起吊构件的交角小于60°时，应设置吊架或扁担，尽可能使吊环垂直受力。3）梁、板、构件移运和堆放的支承位置应与吊点位置一致，并应支承牢固，避免损伤构件。在顶起各种构件时应随时置好保险垛。4）吊移板式构件时，不得吊错上、下面，以免折断。构件运输时，应有特制的固定架以稳定构件。小构件宜顺宽度方向侧立放置，并注意防止倾倒，如平放，两端吊点处必须设置支搁方木。5）梁的运输应顺高度方向竖立放置，并有防止倾倒的固定措施。装卸梁时，必须等支撑稳妥后，才许卸除吊钩。6）使用平板拖车或超长拖车运输大型构件时，车长应能满足支承间的距离要求，支点处应设活动转盘以免搓伤构件混凝土。运输道路应平整，如有坑洼而高低...
