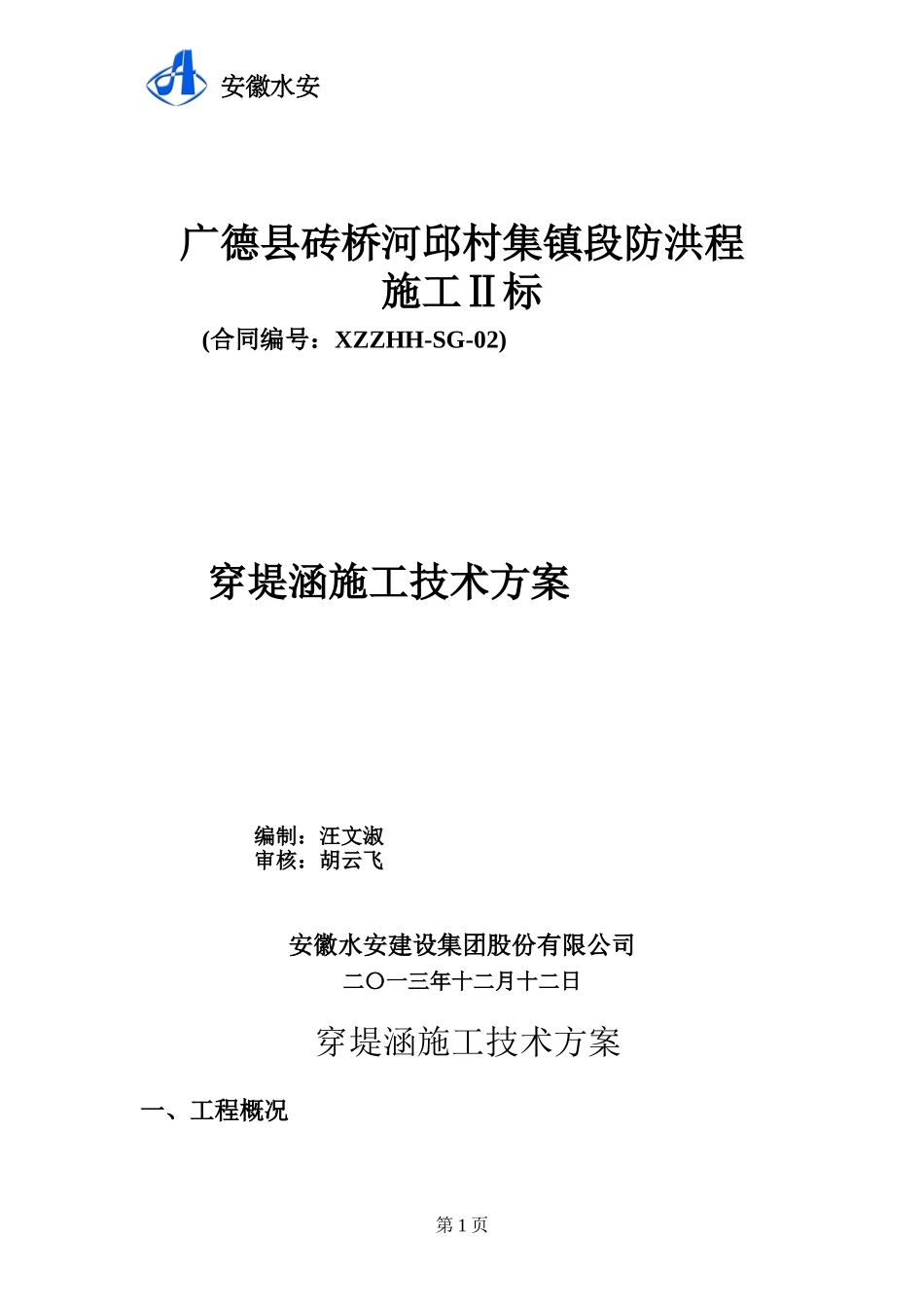

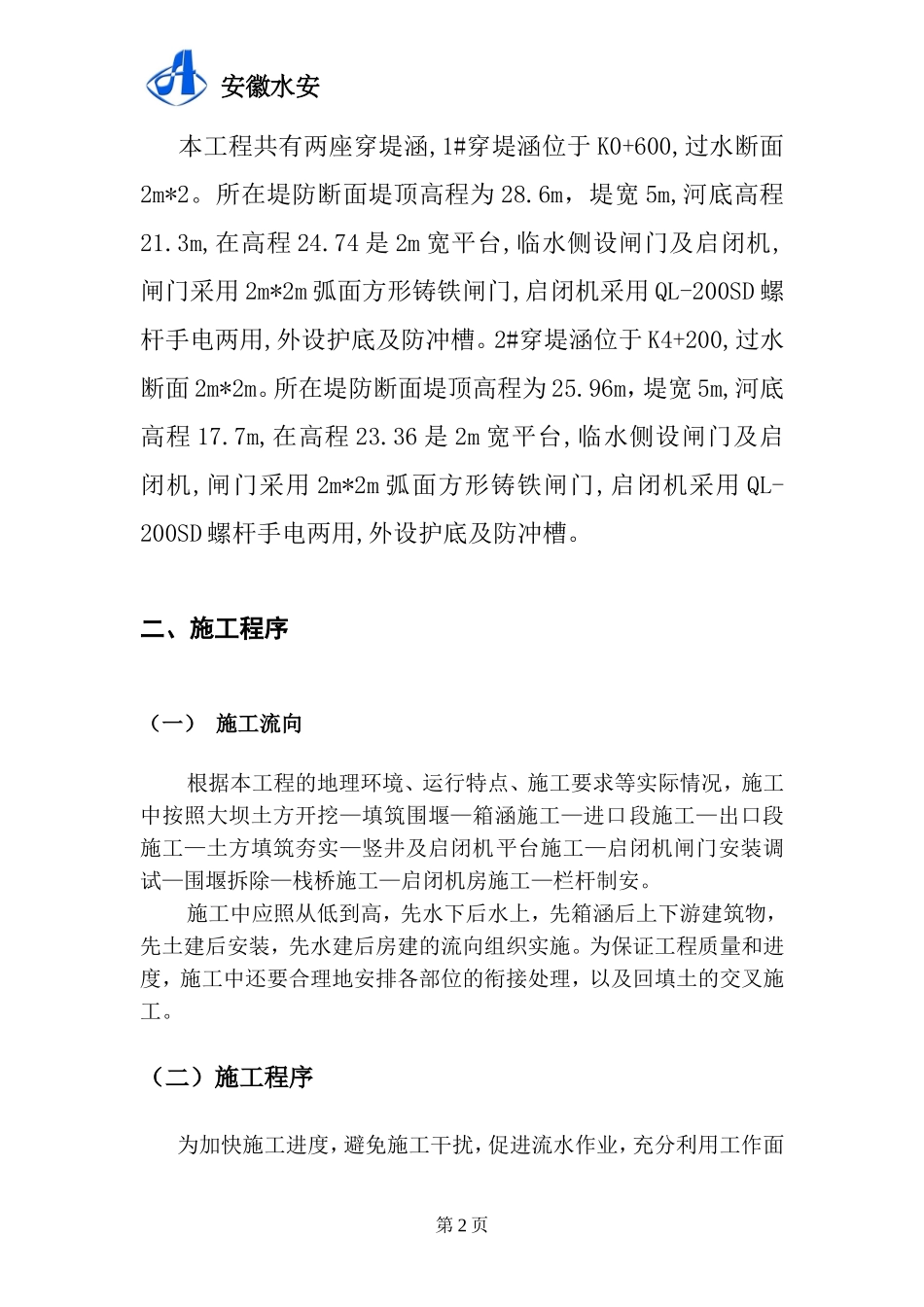

安徽水安广德县砖桥河邱村集镇段防洪程施工Ⅱ标(合同编号：XZZHH-SG-02)穿堤涵施工技术方案编制：汪文淑审核：胡云飞安徽水安建设集团股份有限公司二〇一三年十二月十二日穿堤涵施工技术方案一、工程概况第1页安徽水安本工程共有两座穿堤涵,1#穿堤涵位于K0+600,过水断面2m*2。所在堤防断面堤顶高程为28.6m，堤宽5m,河底高程21.3m,在高程24.74是2m宽平台,临水侧设闸门及启闭机,闸门采用2m*2m弧面方形铸铁闸门,启闭机采用QL-200SD螺杆手电两用,外设护底及防冲槽。2#穿堤涵位于K4+200,过水断面2m*2m。所在堤防断面堤顶高程为25.96m，堤宽5m,河底高程17.7m,在高程23.36是2m宽平台,临水侧设闸门及启闭机,闸门采用2m*2m弧面方形铸铁闸门,启闭机采用QL-200SD螺杆手电两用,外设护底及防冲槽。二、施工程序（一）施工流向根据本工程的地理环境、运行特点、施工要求等实际情况，施工中按照大坝土方开挖—填筑围堰—箱涵施工—进口段施工—出口段施工—土方填筑夯实—竖井及启闭机平台施工—启闭机闸门安装调试—围堰拆除—栈桥施工—启闭机房施工—栏杆制安。施工中应照从低到高，先水下后水上，先箱涵后上下游建筑物，先土建后安装，先水建后房建的流向组织实施。为保证工程质量和进度，施工中还要合理地安排各部位的衔接处理，以及回填土的交叉施工。（二）施工程序为加快施工进度，避免施工干扰，促进流水作业，充分利用工作面第2页安徽水安和施工机械，并考虑到工程的设计特点，主体工程施工程序安排为：1、箱涵坝体土方开挖测量放样、堆土区划定、机械开挖、高程复核、基坑验槽。2、箱涵施工测量放样定位、基坑清理、浇筑砼垫层、立内模、钢筋制安、砼底板浇灰，砼面凿毛冲洗，立内外模和顶板模板，砼浇筑养护。3、大坝回填土（含心墙填筑）土料准备、机械准备、基坑清理、新老土结合面处理、箱涵顶上2m以下人工回填捣实、机械层层填筑压实、坝坡修整。4、进出口工程施工清基报验、垫层施工、底板施工（进口为边墙施工）、边墙施工（进口为底板施工）、回填土压实、完工清理。5、金属结构及设备安装金属结构制作、设备定货购置检验、设备安装就位、设备调试、无负荷运行三次、有负荷试运行。三、施工围堰（一）围堰布置采用箱涵的开挖时，就地在进出口处填筑围堰。围堰填筑高度为水上1-2.0m，边坡1：2，顶宽3m。围堰施工从坝坡向外采用挤压法，先将堰体填出水面，然后进行加高加宽填筑。3、围堰拆除主体工程全部完成后，采用机械拆除围堰，利用拆除的围堰进行建筑物土方回填以及渠堤的土方加培。（二）施工排水在箱涵土方开挖及围堰填筑完成后，在基坑坡脚开挖明沟40cm*30cmm，边坡1：1.5，在出口段徙设集水井或者直接从下游自流排水。（三）安全度汛措施1）在春讯前确保大坝穿堤涵回填结束。2）在施工期间对围堰进行维护和不定期检查，以确保围堰不因水第3页安徽水安流的冲击而影响堰体的挡水标准。3）若在施工期间，当水情预报水位将超过10年一遇洪水标准时，立即采取紧急措施提前加固，增加围堰的宽度和高度，必要时采取打木桩保护、抛块石防冲等措施。4）项目部成立防汛突击队，掌握防汛技术，同时做好经常性雨情预报和汛情资料收集工作，防患与未燃。5）做好物资储备，施工时雨水较大且危及围堰安全能及时加固。6）加快工程施工进度，保证提前完成有关防汛部位建筑物。四、施工方案（一）土方工程1、土方开挖根据施工图纸计算出土方开挖清基、回填工程量，合理地安排和调度施工机械。根据现场情况及工程特点，土方开挖全部采用1m3挖机开挖，部分基坑土方采用人工开挖。基坑底宽5.5m，开挖边坡1：1.5，在边坡的中部设一2m宽的平台，以便于施工的维护边坡稳定。当边坡及底部开挖达到设计高程时，预留10cm保护层，然后采用人工开挖。土方开挖时，应将建筑物回填土与弃土分别堆放。开挖出的淤泥及强度软的土不能作为回填土，应堆放50m以外。可作回填土的堆放区设在开挖线20m以外。堆土区作好平整排水工作，做为以后回填土源，以满足要求。基坑保护层人工开挖后，做好基面的保护工作，防浸泡、防寒冻，经业主监理组织重要隐蔽工程验收检查合格后，符合要求后及时浇筑砼，或进行下一道工...
