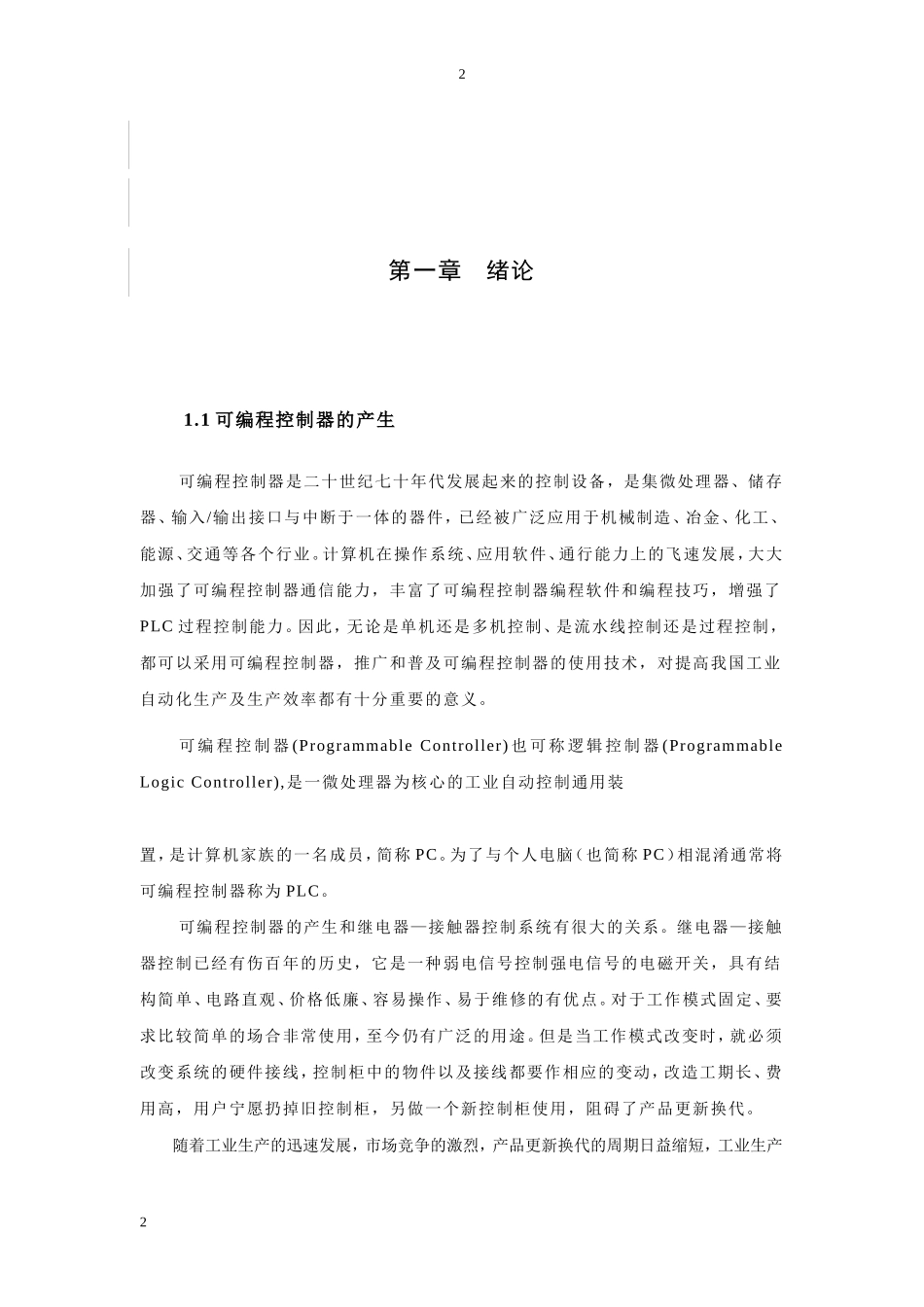

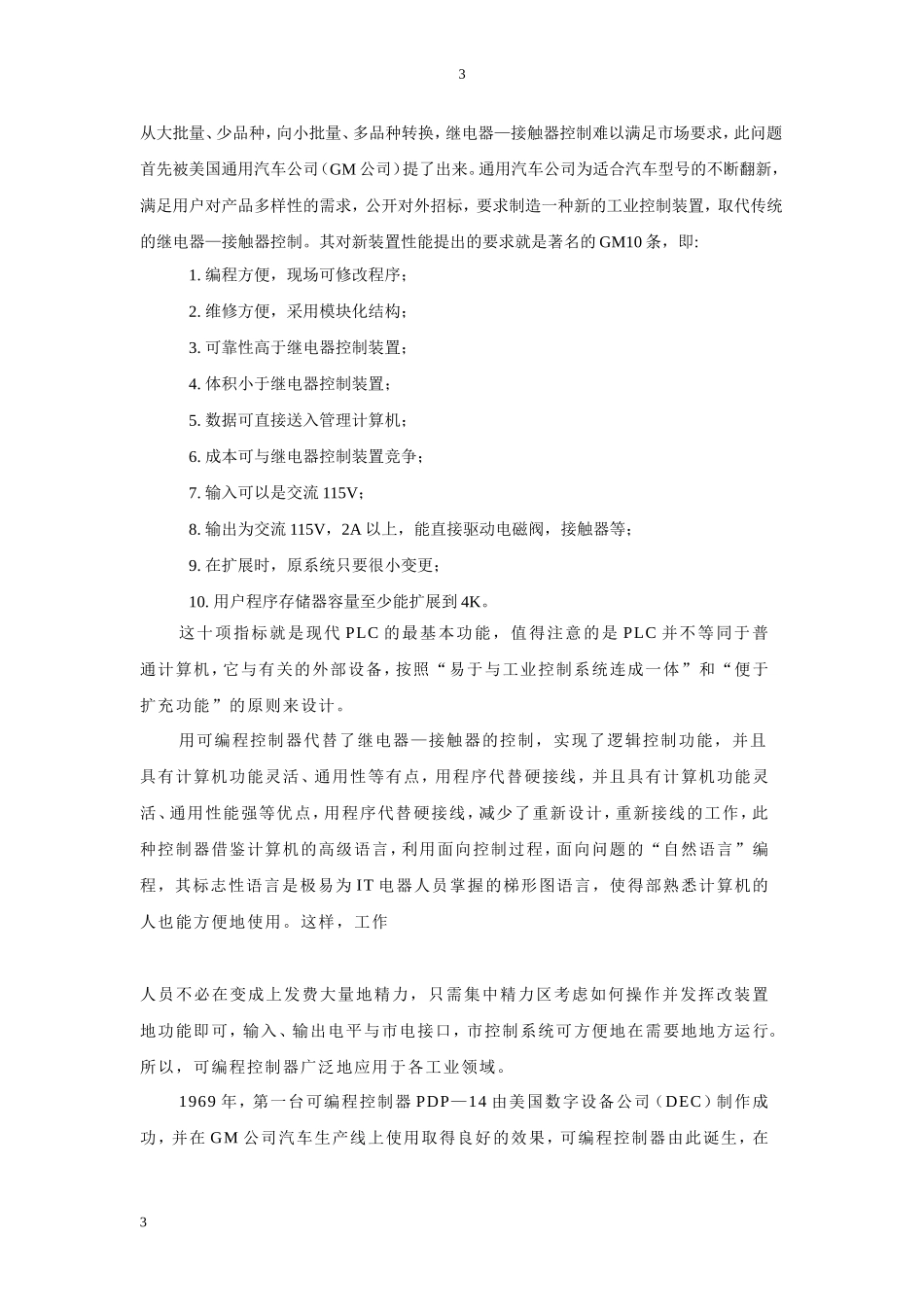

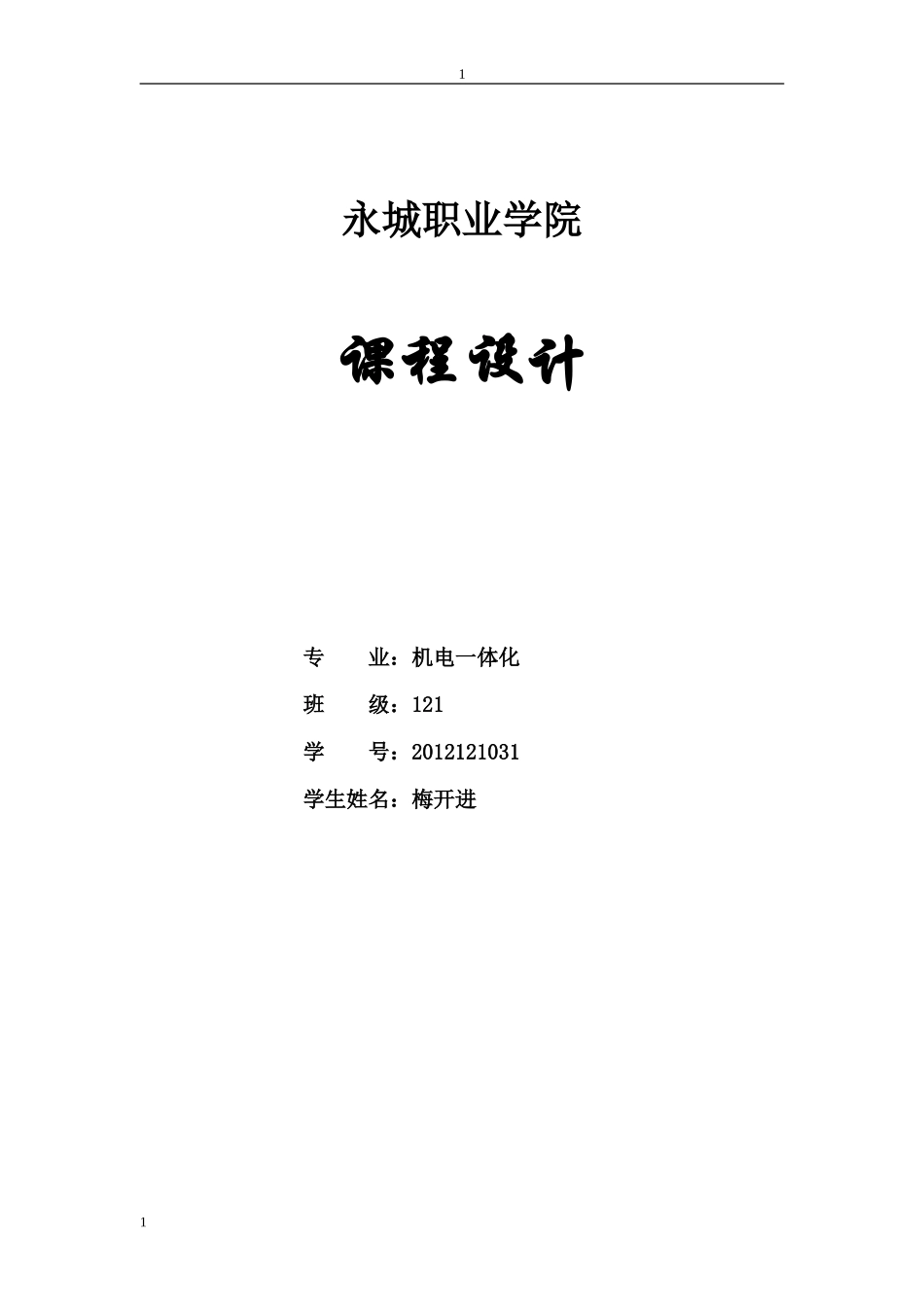

11永城职业学院课程设计专业：机电一体化班级：121学号：2012121031学生姓名：梅开进22第一章绪论1.1可编程控制器的产生可编程控制器是二十世纪七十年代发展起来的控制设备，是集微处理器、储存器、输入/输出接口与中断于一体的器件，已经被广泛应用于机械制造、冶金、化工、能源、交通等各个行业。计算机在操作系统、应用软件、通行能力上的飞速发展，大大加强了可编程控制器通信能力，丰富了可编程控制器编程软件和编程技巧，增强了PLC过程控制能力。因此，无论是单机还是多机控制、是流水线控制还是过程控制，都可以采用可编程控制器，推广和普及可编程控制器的使用技术，对提高我国工业自动化生产及生产效率都有十分重要的意义。可编程控制器(ProgrammableController)也可称逻辑控制器(ProgrammableLogicController),是一微处理器为核心的工业自动控制通用装置，是计算机家族的一名成员，简称PC。为了与个人电脑（也简称PC）相混淆通常将可编程控制器称为PLC。可编程控制器的产生和继电器—接触器控制系统有很大的关系。继电器—接触器控制已经有伤百年的历史，它是一种弱电信号控制强电信号的电磁开关，具有结构简单、电路直观、价格低廉、容易操作、易于维修的有优点。对于工作模式固定、要求比较简单的场合非常使用，至今仍有广泛的用途。但是当工作模式改变时，就必须改变系统的硬件接线，控制柜中的物件以及接线都要作相应的变动，改造工期长、费用高，用户宁愿扔掉旧控制柜，另做一个新控制柜使用，阻碍了产品更新换代。随着工业生产的迅速发展，市场竞争的激烈，产品更新换代的周期日益缩短，工业生产33从大批量、少品种，向小批量、多品种转换，继电器—接触器控制难以满足市场要求，此问题首先被美国通用汽车公司（GM公司）提了出来。通用汽车公司为适合汽车型号的不断翻新，满足用户对产品多样性的需求，公开对外招标，要求制造一种新的工业控制装置，取代传统的继电器—接触器控制。其对新装置性能提出的要求就是著名的GM10条，即:1.编程方便，现场可修改程序；2.维修方便，采用模块化结构；3.可靠性高于继电器控制装置；4.体积小于继电器控制装置；5.数据可直接送入管理计算机；6.成本可与继电器控制装置竞争；7.输入可以是交流115V；8.输出为交流115V，2A以上，能直接驱动电磁阀，接触器等；9.在扩展时，原系统只要很小变更；10.用户程序存储器容量至少能扩展到4K。这十项指标就是现代PLC的最基本功能，值得注意的是PLC并不等同于普通计算机，它与有关的外部设备，按照“易于与工业控制系统连成一体”和“便于扩充功能”的原则来设计。用可编程控制器代替了继电器—接触器的控制，实现了逻辑控制功能，并且具有计算机功能灵活、通用性等有点，用程序代替硬接线，并且具有计算机功能灵活、通用性能强等优点，用程序代替硬接线，减少了重新设计，重新接线的工作，此种控制器借鉴计算机的高级语言，利用面向控制过程，面向问题的“自然语言”编程，其标志性语言是极易为IT电器人员掌握的梯形图语言，使得部熟悉计算机的人也能方便地使用。这样，工作人员不必在变成上发费大量地精力，只需集中精力区考虑如何操作并发挥改装置地功能即可，输入、输出电平与市电接口，市控制系统可方便地在需要地地方运行。所以，可编程控制器广泛地应用于各工业领域。1969年，第一台可编程控制器PDP—14由美国数字设备公司（DEC）制作成功，并在GM公司汽车生产线上使用取得良好的效果，可编程控制器由此诞生，在44控制领域内产生了历史性革命。PLC问世时间不长，但是随着微处理器的发展，大规模、超大规模集成电路不断出现，数据通信技术不断进步，PLC迅速发展。目录一、继电器………………………………………5二、继电器图…………………………………………6三相异步电机正反转控制的I/O分配表…………………………………………71.梯形图（1）……………………………………………………62.接线图（2）………………………………………………73.正转图（3）……………………………………………………………84.反转图（4）…………………………………………………………………8四、总结...
