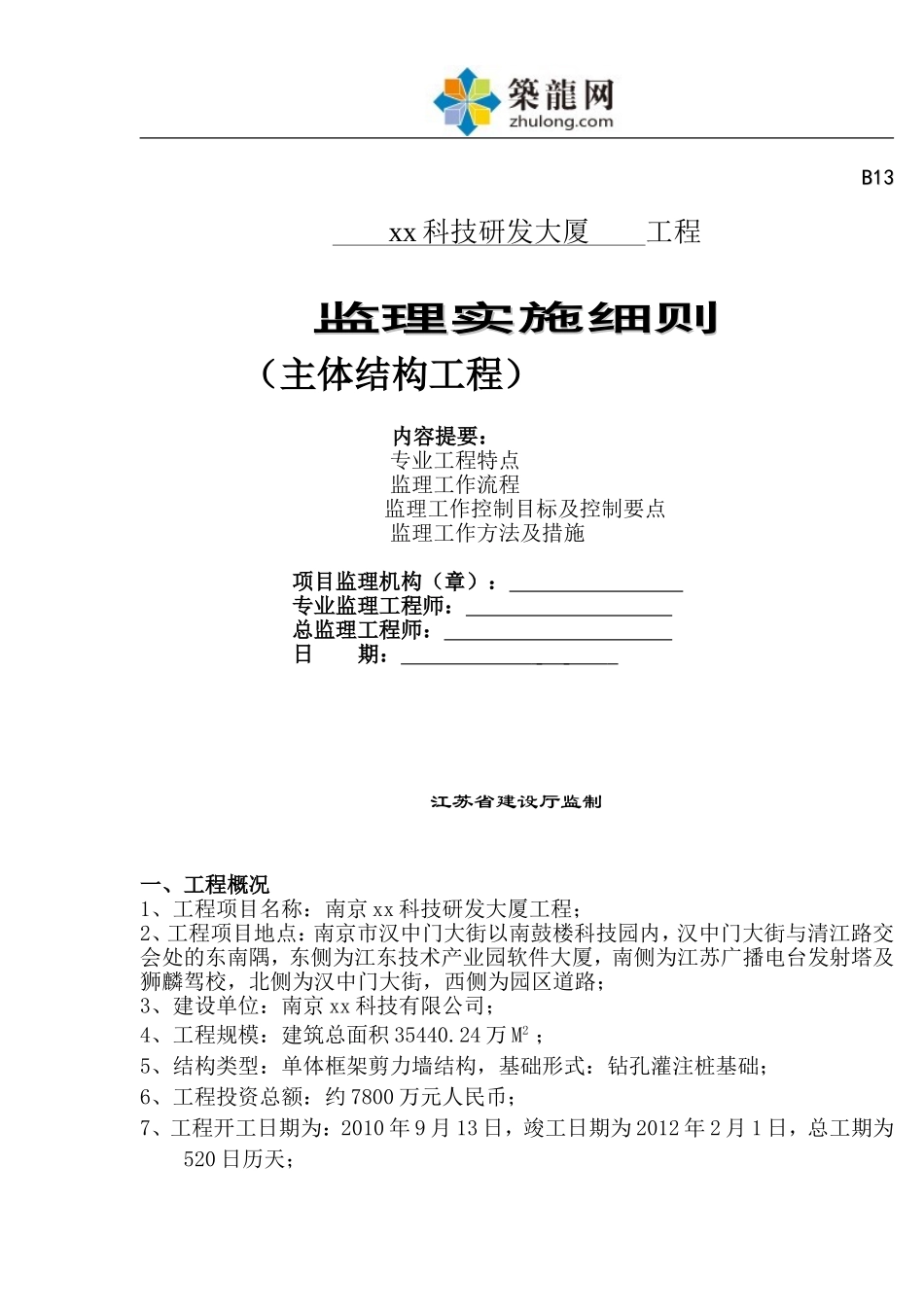

B13B13xx科技研发大厦工程监理实施细则监理实施细则（主体结构工程）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师：日期：江苏省建设厅监制一、工程概况1、工程项目名称：南京xx科技研发大厦工程；2、工程项目地点：南京市汉中门大街以南鼓楼科技园内，汉中门大街与清江路交会处的东南隅，东侧为江东技术产业园软件大厦，南侧为江苏广播电台发射塔及狮麟驾校，北侧为汉中门大街，西侧为园区道路；3、建设单位：南京xx科技有限公司；4、工程规模：建筑总面积35440.24万M2；5、结构类型：单体框架剪力墙结构，基础形式：钻孔灌注桩基础；6、工程投资总额：约7800万元人民币；7、工程开工日期为：2010年9月13日，竣工日期为2012年2月1日，总工期为520日历天；8、勘察单位：江苏南京地质工程勘察院；9、设计单位：江苏省建工设计研究院有限公司；10、施工总承包单位：南京建工集团有限公司；11、监理单位：江苏建发建设项目咨询有限公司二、专业设计概况及专业特点本工程地上十五层，地下一层，±0.000m相当于绝对标高9.20m，室内外高差为300mm。裙楼层高为5.4m，标准层高为3.4m。结构设计重要性系数为1.00，结构设计使用年限50年，建筑主体结构的安全等级为二级，对应的建筑物的主体结构耐火等级为一级，裙楼为二级，钢筋混凝土结构的构件耐火极限要求：防火墙3.0（3.0）h，剪力墙2.0（2.0）h，柱3.0（2.5）h，梁2.0（1.5）h，楼屋面板，楼梯板1.5（1.0）h。本工程抗震设防烈度为7度，设计基本地震加速度为0.10g，建筑类的设防类别为丙类，抗震等级（框架为三级，抗震墙为二级），屋面防水等级为二级。本工程框架梁跨度为7200-8800不等,截面尺寸为300-500*800-1100不等，柱截面尺寸为600-1000*600-1250不等，基础底板厚为1000MM,楼层BDF现浇空心板板厚为400、450mm；有关基础承台、基础底板、框架梁、柱、楼层板的配筋情况详见设计值及要求内容。相关设计值及要求如下：（一）混凝土强度设计值：构件类别位置强度等级备注垫层C15构造柱、圈梁、过梁C20梁、板、柱±0.000——7层（26.350）楼面C40梁、板、柱7层（26.350）——11层（39.950）楼面C35梁、板、柱11层（39.950）——屋顶C30（二）普通钢筋：热轧钢筋种类规格（Ф）强度设计值（Mpa）备注HPB2358、10、12210HRB4008、10、12、14、16、18、20、22、25360（三）钢筋保护层设计要求：（单位mm）环境类别板、墙、壳梁柱≦C20C25-C45≧C50≦C20C25-C45≧C50≦C20C25-C45≧C50一201515302525303030二a-2020-3030-3030b-2520-3530-3530注：各构件可以采用不低于混凝土强度等级的素混凝土垫块来控制主筋保护层厚度；当保护层厚度大于40mm时，应对保护层采取有效的防裂措施（内设Ø6@200单层钢筋网片）；预制钢筋混凝土受弯构件钢筋端点的保护层厚度不应小于10mm；板墙壳中分布钢筋的保护层厚度不应小于上表中相应数值减10mm，且不应小于10mm；梁柱中钢筋和构造钢筋的保护层厚度不应小于15mm。（四）普通钢筋锚固长度:（单位mm）Ft(Mpa)Fy(Mpa)C20C25C30C35C40备注210（HPB235）一、二级36d31d27d25d23d三级33d28d25d23d21d四级31d27d24d22d20d360（HRB400）一、二级53d(58d)46d(51d)41d(45d)27d(41d)34d(38d)三级49d(53d)42d(46d)37d(41d)34d(38d)31d(34d)四级46d(51d)40d(44d)36d(39d)33d(36d)30d(33d)注：表中的一级、二级、三级为抗震等级，非抗震结构的锚固长度取值同四级抗震结构；本工程为：框架3级，抗震墙2级。（五）钢筋的连接1、本工程的抗震连接要求，梁柱主筋直径大于22时采用机械连接或焊接接头。2、施工中采用搭接连接时钢筋绑扎接头连接区段的长度为1.3倍的搭接长度，凡搭接接头中点位于该连接区段长度内的搭接接头均属同一连接接头。3、纵向受拉钢筋绑扎接头的搭接长度位于同一连接区段内钢筋搭接接头面积百分率为25%、50%、100%应符合下面的规定，且任何情况下不应小于300mm。4、机械连接与焊接接头应相互错开，其连接区段长度均为35d，位于同一连接区段内的纵向受力钢筋接头面积百分率均不宜大于50%。纵向受压钢筋的接头百...
