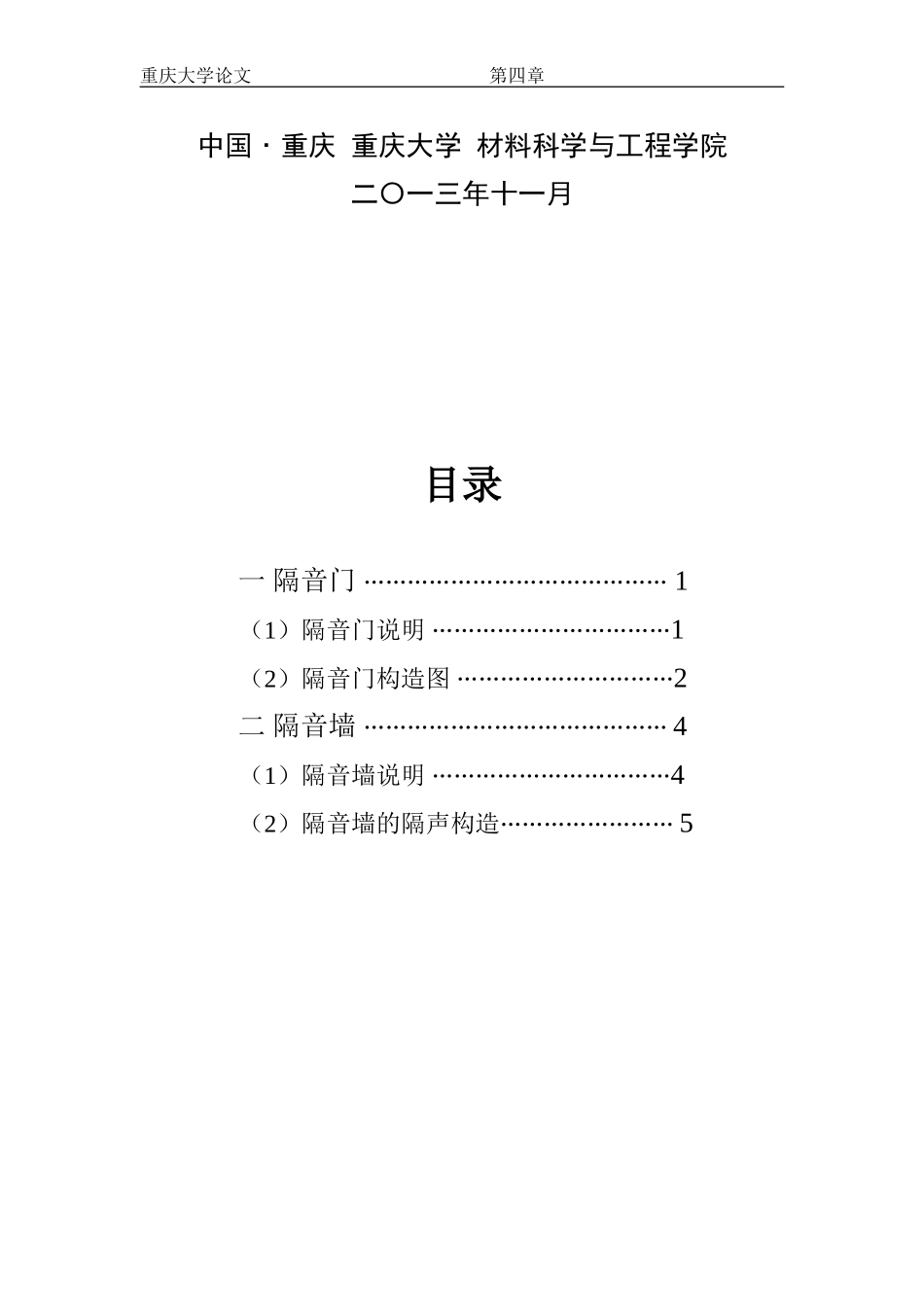

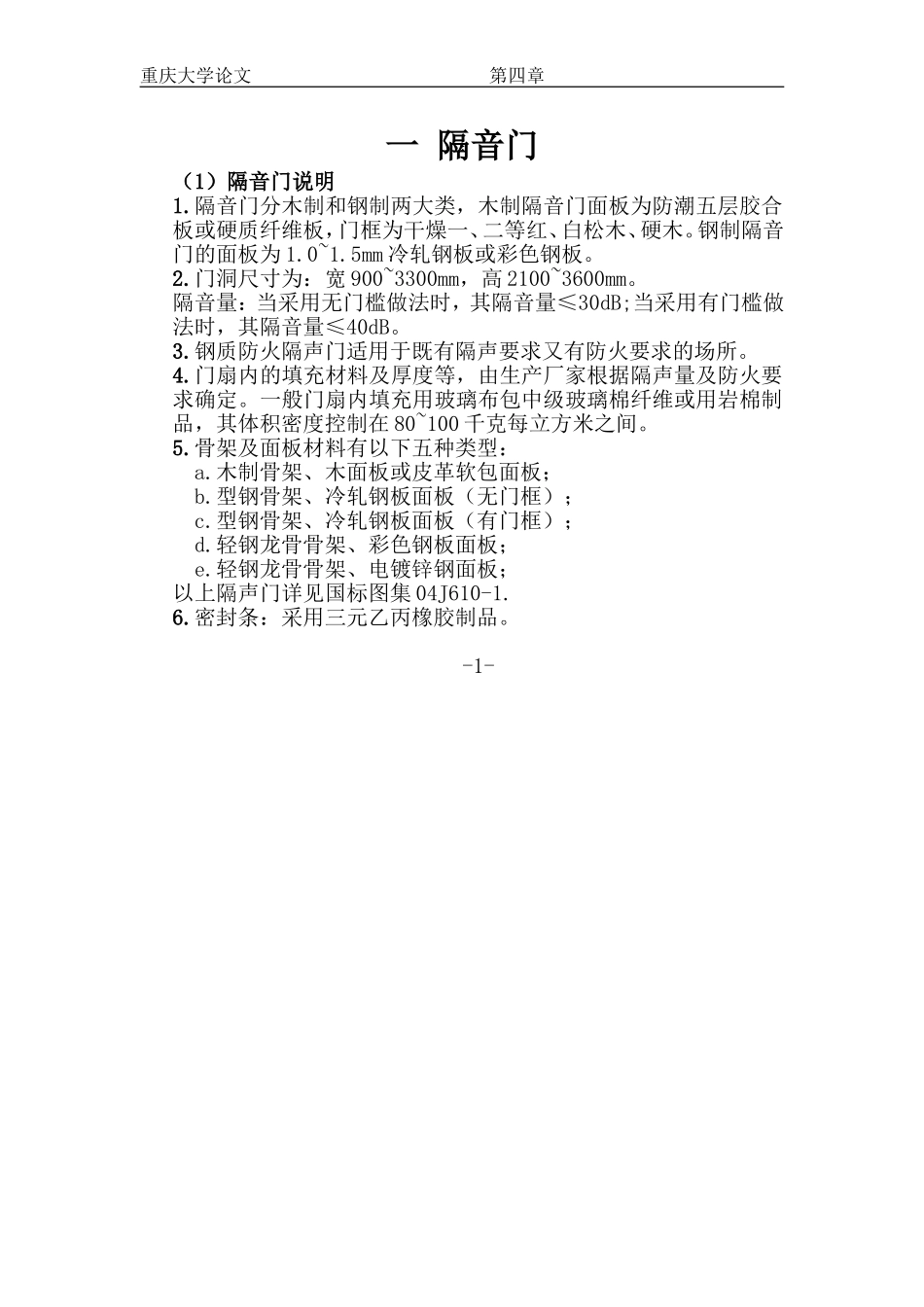

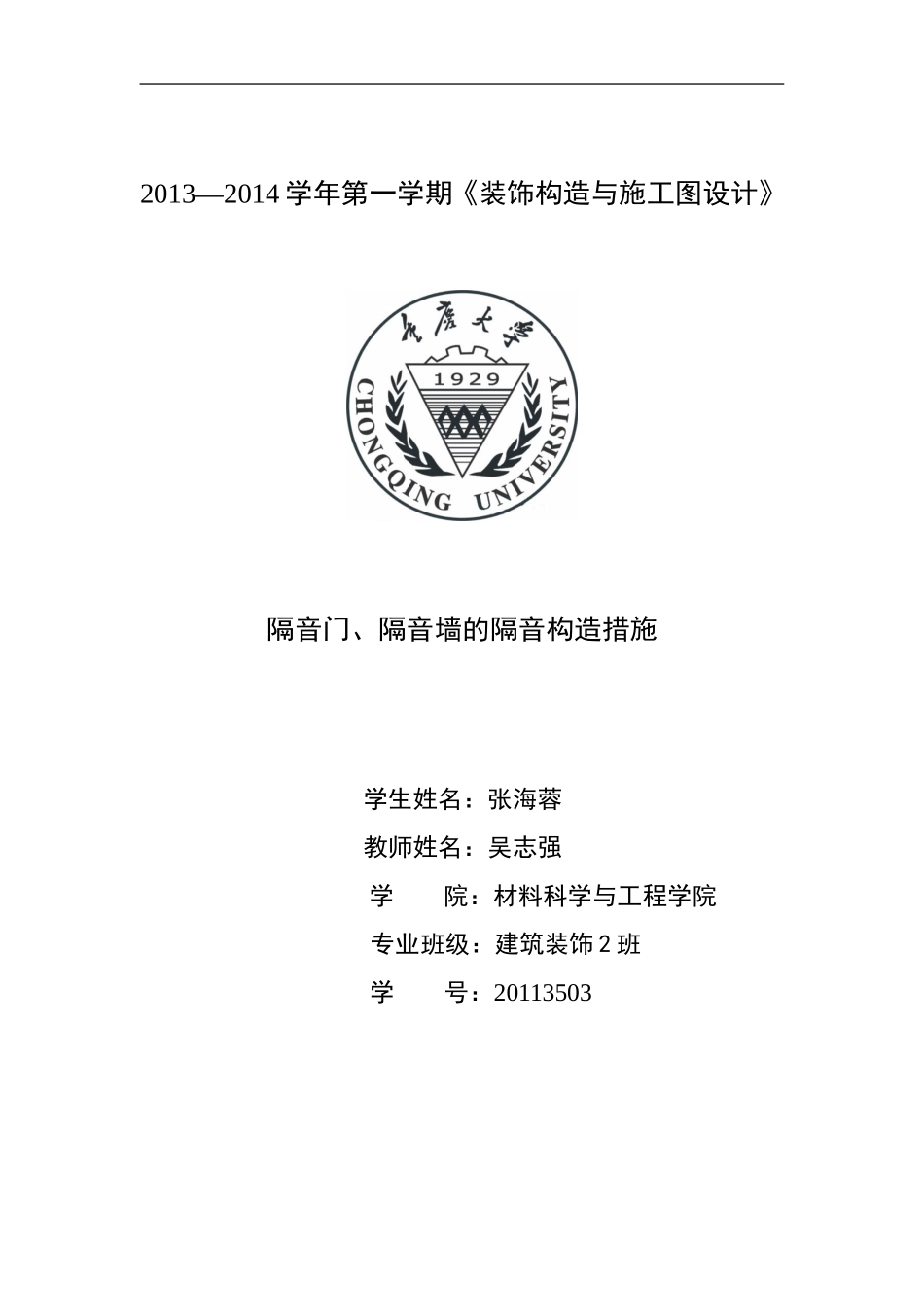

2013—2014学年第一学期《装饰构造与施工图设计》隔音门、隔音墙的隔音构造措施学生姓名：张海蓉教师姓名：吴志强学院：材料科学与工程学院专业班级：建筑装饰2班学号：20113503重庆大学论文第四章中国﹒重庆重庆大学材料科学与工程学院二〇一三年十一月目录一隔音门……………………………………1（1）隔音门说明……………………………1（2）隔音门构造图…………………………2二隔音墙……………………………………4（1）隔音墙说明……………………………4（2）隔音墙的隔声构造……………………5重庆大学论文第四章一隔音门（1）隔音门说明1.隔音门分木制和钢制两大类，木制隔音门面板为防潮五层胶合板或硬质纤维板，门框为干燥一、二等红、白松木、硬木。钢制隔音门的面板为1.0~1.5mm冷轧钢板或彩色钢板。2.门洞尺寸为：宽900~3300mm，高2100~3600mm。隔音量：当采用无门槛做法时，其隔音量≤30dB;当采用有门槛做法时，其隔音量≤40dB。3.钢质防火隔声门适用于既有隔声要求又有防火要求的场所。4.门扇内的填充材料及厚度等，由生产厂家根据隔声量及防火要求确定。一般门扇内填充用玻璃布包中级玻璃棉纤维或用岩棉制品，其体积密度控制在80~100千克每立方米之间。5.骨架及面板材料有以下五种类型：a.木制骨架、木面板或皮革软包面板；b.型钢骨架、冷轧钢板面板（无门框）；c.型钢骨架、冷轧钢板面板（有门框）；d.轻钢龙骨骨架、彩色钢板面板；e.轻钢龙骨骨架、电镀锌钢面板；以上隔声门详见国标图集04J610-1.6.密封条：采用三元乙丙橡胶制品。-1-重庆大学论文第四章（2）隔音门构造图门槛缝构造1:10门框缝构造1:10-2-重庆大学论文第四章门扇缝构造1:10门扇缝构造1：10-3-重庆大学论文第四章二隔音墙（1）隔音墙说明1.隔音原理隔音墙的声学原理是要在原墙体和隔音墙之间留有空腔，或叫做缓冲层，这样噪音可以透过空间、距离减弱，接着噪音通过吸音材料中的微孔转化成热能，从而达到进一步的降低，所以做了隔音的同时还能有保温的作用。隔音墙的声学原理是要在原墙体和隔音墙之间留有空腔，或叫做缓冲层，这样噪音可以透过空间、距离减弱，接着噪音通过吸音材料中的微孔转化成热能，从而达到进一步的降低，所以做了隔音的同时还能有保温的作用。2.隔音墙施工隔音墙的厚度由噪音源的大小决定，噪音源越大隔音墙的厚度就会适当增加，一般在5-10公分左右，增加隔音墙一定会牺牲一部分室内面积，隔音墙的结构一般是在原有墙体和轻钢龙骨框架之间留出2-5公分的空腔，在轻钢龙骨架中填充隔音材料，然后覆盖一层石膏板再加一层隔音材料最后再加石膏板，这样整面隔音墙的厚度在5-10公分左右。（2）隔音墙的隔声构造2.1单层匀质密实墙的空气隔声由质量定律可知，单层强要提高隔声量，主要靠增加面密度（选材）和增加墙的厚度来提高隔声量。通常采用两面抹灰的方法来增加墙体的厚度，在外墙面还可-4-贴一层石板，更进一步增加了墙体的厚度，这样，一方面可以增加墙的厚度提高隔音的效果，另一方面，也使得建筑的来面更加丰富。2.2双层匀质密实墙的空气层隔声在在双墙之间留一个间距为50mm—100mm的空气层，在隔墙总重量不变的情况下，可以显著提高墙体的隔声效果。如果需要进一步提高隔声量，可以自双层墙之间填充吸声材料。3.3Z形隔声龙骨隔墙构造图重庆大学论文第四章-5-
