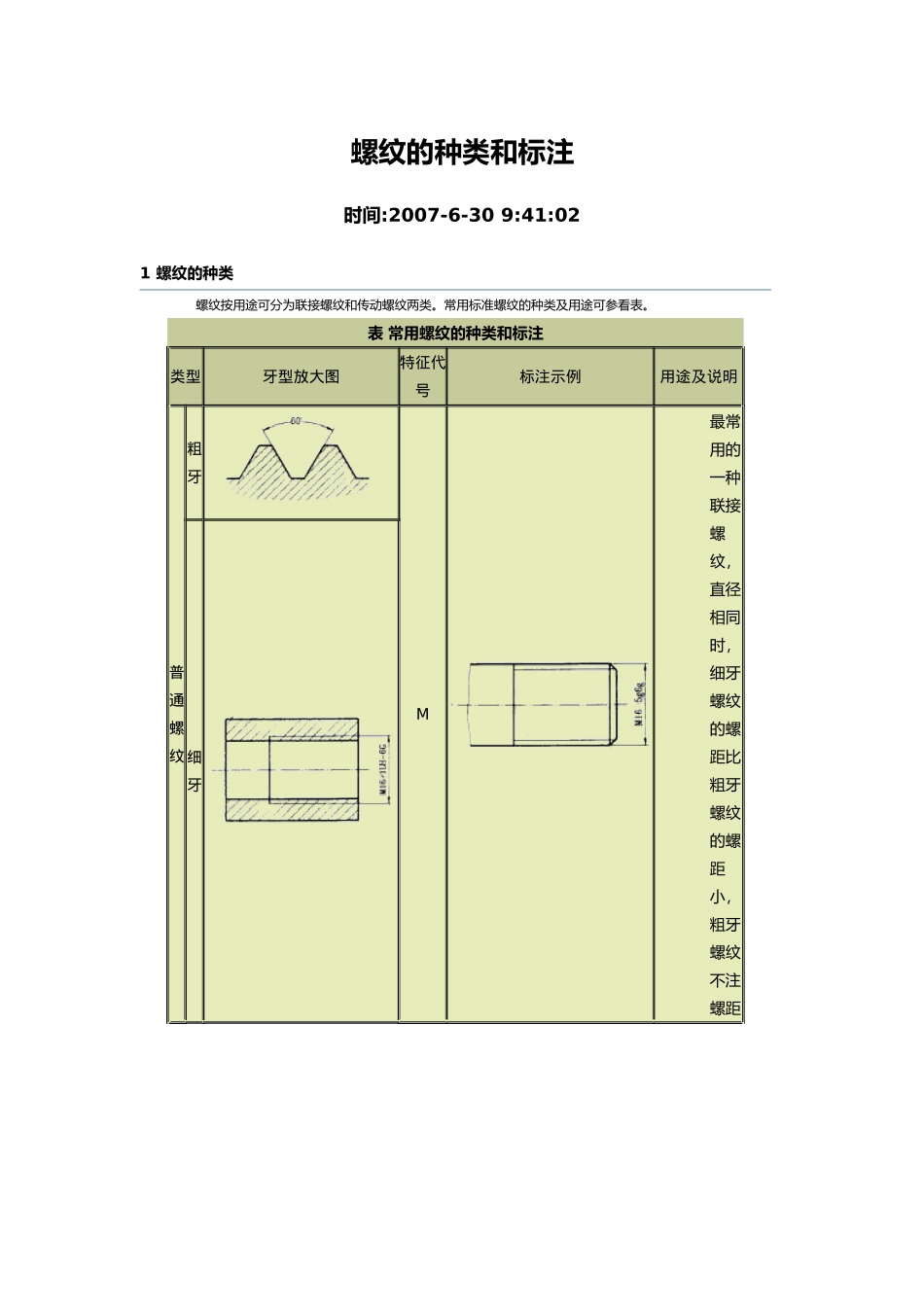

螺纹的种类和标注时间:2007-6-309:41:021螺纹的种类螺纹按用途可分为联接螺纹和传动螺纹两类
常用标准螺纹的种类及用途可参看表

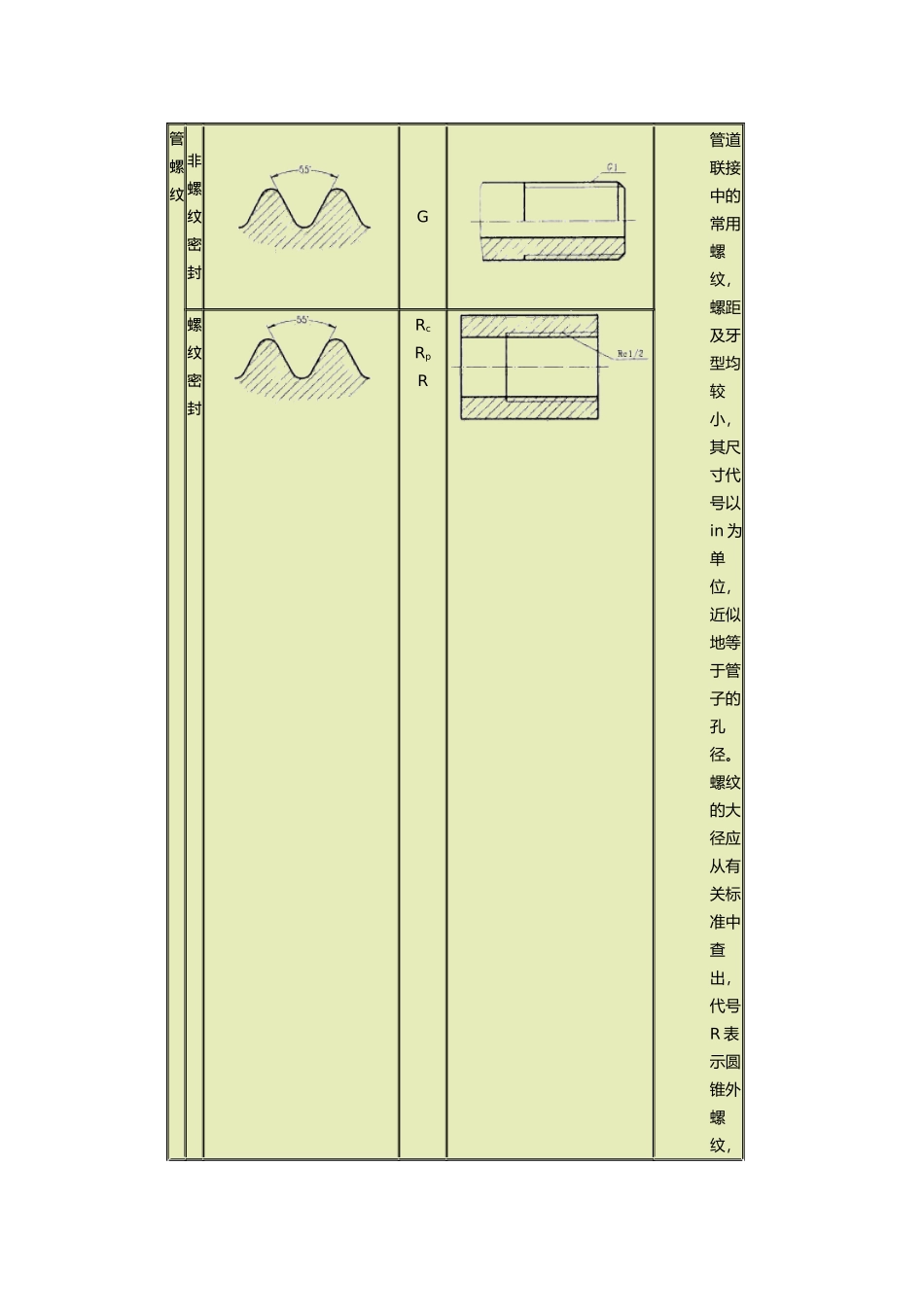

表常用螺纹的种类和标注类型牙型放大图特征代号标注示例用途及说明普通螺纹粗牙M最常用的一种联接螺纹，直径相同时，细牙螺纹的螺距比粗牙螺纹的螺距小，粗牙螺纹不注螺距细牙管螺纹非螺纹密封G管道联接中的常用螺纹，螺距及牙型均较小，其尺寸代号以in为单位，近似地等于管子的孔径

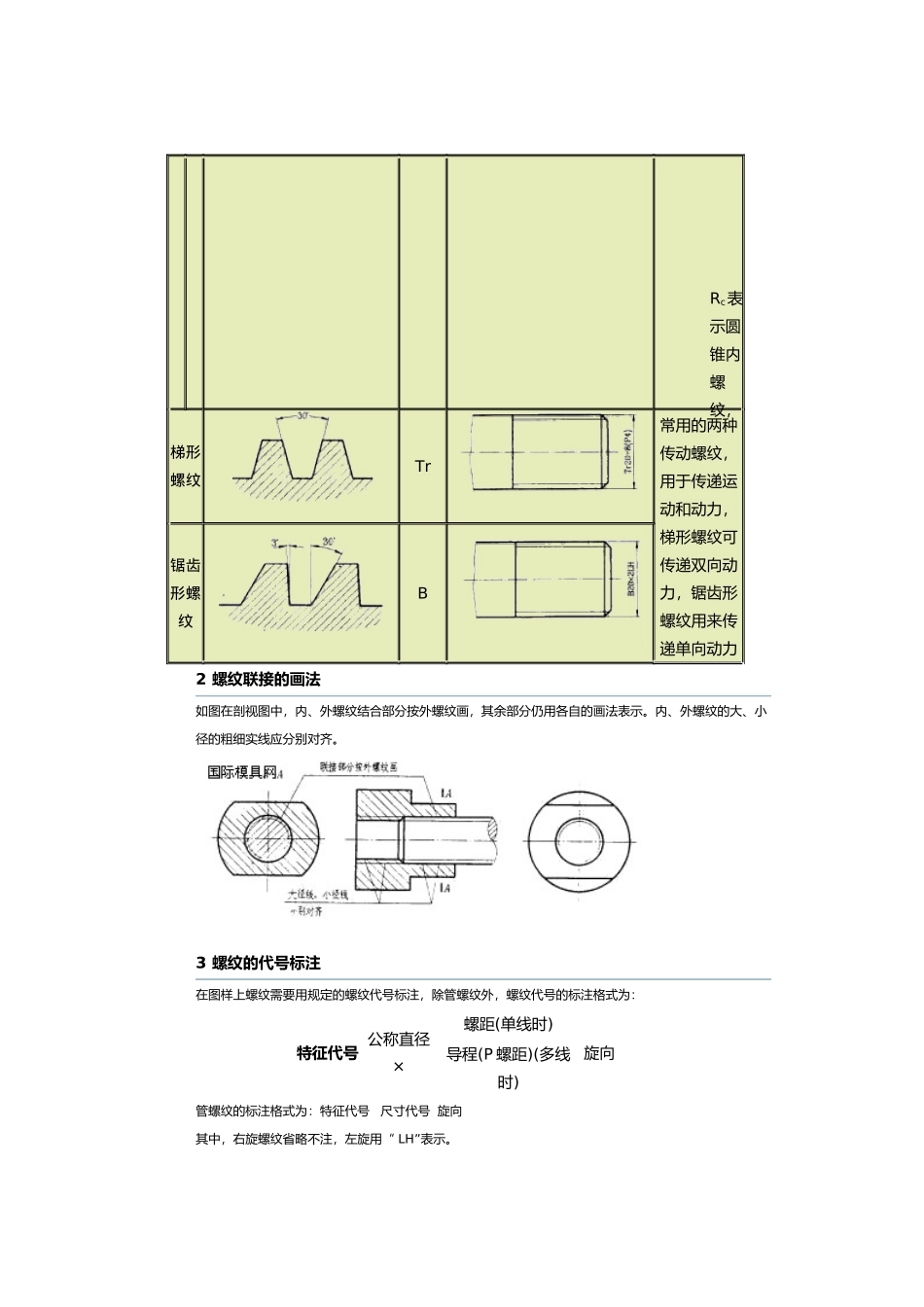

螺纹的大径应从有关标准中查出，代号R表示圆锥外螺纹，螺纹密封RcRpRRc表示圆锥内螺纹，梯形螺纹Tr常用的两种传动螺纹，用于传递运动和动力，梯形螺纹可传递双向动力，锯齿形螺纹用来传递单向动力锯齿形螺纹B2螺纹联接的画法如图在剖视图中，内、外螺纹结合部分按外螺纹画，其余部分仍用各自的画法表示
内、外螺纹的大、小径的粗细实线应分别对齐
3螺纹的代号标注在图样上螺纹需要用规定的螺纹代号标注，除管螺纹外，螺纹代号的标注格式为：特征代号公称直径×螺距(单线时)旋向导程(P螺距)(多线时)管螺纹的标注格式为：特征代号尺寸代号旋向其中，右旋螺纹省略不注，左旋用“LH”表示
4螺纹标记的标注当螺纹精度要求较高时，除标注螺纹代号外，还应标注螺纹公差带代号和螺纹旋合长度
螺纹标记的标注格式为：螺纹代号—螺纹公差带代号(中径、顶径)—旋合长度有关标注内容的说明：1
公差带代号由数字加字母表示(内螺纹用大写字母，外螺纹用小写字母)，如7H、6g等，应特别指出，7H，6g等代表螺纹公差，而H7，g6代表圆柱体公差代号
旋合长度规定为短(用S表示)、中(用N表示)、长(用L表示)三种
一般情况下，不标注螺纹旋合长度，其螺纹公差带按中等旋合长度(N)确定
必要时，可加注旋合长度代号S或L，如“M20-5g6g－L”
特殊需要时，可注明旋合长度的数值，如“M20-5g6g－30”
5螺纹标记在视图上
