南通林能电动工具有限公司生产车间施工组织设计VIP免费

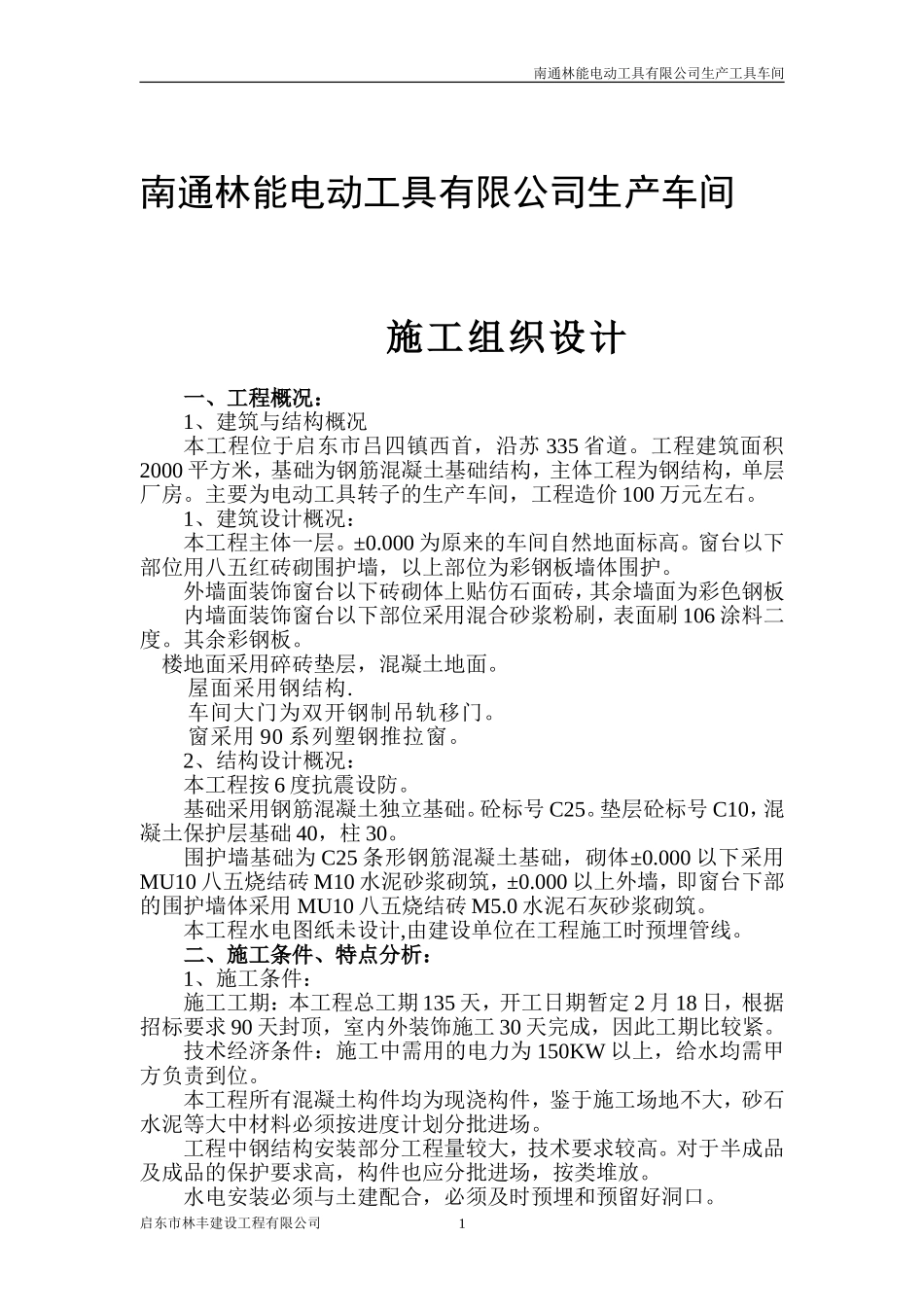

南通林能电动工具有限公司生产工具车间南通林能电动工具有限公司生产车间施工组织设计一、工程概况：1、建筑与结构概况本工程位于启东市吕四镇西首，沿苏335省道。工程建筑面积2000平方米，基础为钢筋混凝土基础结构，主体工程为钢结构，单层厂房。主要为电动工具转子的生产车间，工程造价100万元左右。1、建筑设计概况：本工程主体一层。±0.000为原来的车间自然地面标高。窗台以下部位用八五红砖砌围护墙，以上部位为彩钢板墙体围护。外墙面装饰窗台以下砖砌体上贴仿石面砖，其余墙面为彩色钢板内墙面装饰窗台以下部位采用混合砂浆粉刷，表面刷106涂料二度。其余彩钢板。楼地面采用碎砖垫层，混凝土地面。屋面采用钢结构.车间大门为双开钢制吊轨移门。窗采用90系列塑钢推拉窗。2、结构设计概况：本工程按6度抗震设防。基础采用钢筋混凝土独立基础。砼标号C25。垫层砼标号C10，混凝土保护层基础40，柱30。围护墙基础为C25条形钢筋混凝土基础，砌体±0.000以下采用MU10八五烧结砖M10水泥砂浆砌筑，±0.000以上外墙，即窗台下部的围护墙体采用MU10八五烧结砖M5.0水泥石灰砂浆砌筑。本工程水电图纸未设计,由建设单位在工程施工时预埋管线。二、施工条件、特点分析：1、施工条件：施工工期：本工程总工期135天，开工日期暂定2月18日，根据招标要求90天封顶，室内外装饰施工30天完成，因此工期比较紧。技术经济条件：施工中需用的电力为150KW以上，给水均需甲方负责到位。本工程所有混凝土构件均为现浇构件，鉴于施工场地不大，砂石水泥等大中材料必须按进度计划分批进场。工程中钢结构安装部分工程量较大，技术要求较高。对于半成品及成品的保护要求高，构件也应分批进场，按类堆放。水电安装必须与土建配合，必须及时预埋和预留好洞口。启东市林丰建设工程有限公司1南通林能电动工具有限公司生产工具车间本工程所需劳力、机械设备由队部负责平衡落实。2、特点分析：本工程基础结构为现浇结构，结构虽然简单，模板安装、钢筋绑扎制作、砼浇筑等工程量大、用工多、工期长，基础轴线及预埋螺栓的轴线精度要求较高。这是本工程的基本施工工序，对后期的钢结构安装有直接的影响。本工程的钢结构安装，钢制外墙、屋面、天沟等都是要求高又直接影响优良工程评定，加上工期紧，再加上存在秋季施工往年季风较多给吊装工程带来一定的影响。因此如何做本工程的材料供应，如何合理安排工种之间的交叉搭配，如何做好水电与土建安装的配合及如何抓好整个工程质量和安全生产文明施工都是十分重要的。三、施工准备：1、技术准备：组织各工种技术管理人员和有关施工人员认真研究，熟悉图纸，做好图纸会审和交底记录，弄清设计意图，吃透各细部及各节点间的内在关系，掌握施工工艺过程和技术要求，了解土质水文勘探资料，熟悉周围环境，事先组织有关人员进行必要的技术培训。2、施工现场准备：根据甲方提供的水源，送至施工地点，给水总管为Dg50，支管用Dg20送至各用水点。施工用电根据甲方提供的电源，设集中配电箱间，再架空引至各用电点。3、物资准备：根据物资需用量计划组织资源，按进度计划分期分批进场，材料进场时应进行质量、规格品种的验收并按指定地点堆放建立好各项管理制度。4、机械设备的落实：根据我单位现有的机械设备条件，结合本工程的施工地特点，按施工方案提前落实将各机械设备陆续进场，满足施工进度的需要。四、施工方案与技术措施：(一)施工顺序：遵循先地下后地上、先结构后装饰的原则。施工顺序为：定位放线→挖土→基础→窗台下围护墙砌筑→钢柱吊装→钢梁吊装→屋面安装→墙体安装→天沟安装→门窗安装→内外粉刷→楼地面→外墙面砖粘贴→室外总体→竣工验收(水电安装与土建密切配合，合理穿插其间)。(二)土建施工方案：1、基槽的土方开挖及土方回填挖土考虑采用人工开挖，开挖为独立基础单独开挖。本工程基础挖土深度，独立基础为1.3米，围护墙体基础部分0.7米，挖土宽度为垫层宽度加400mm，放坡50%。土方开挖前，先清理场内杂物，并在基坑四周做好排水措施，设排水沟及集水坑，防止雨水大量侵入基坑，影响施工质量，复核建筑物的控制轴线，复测引进标高，严格控制基底标...
