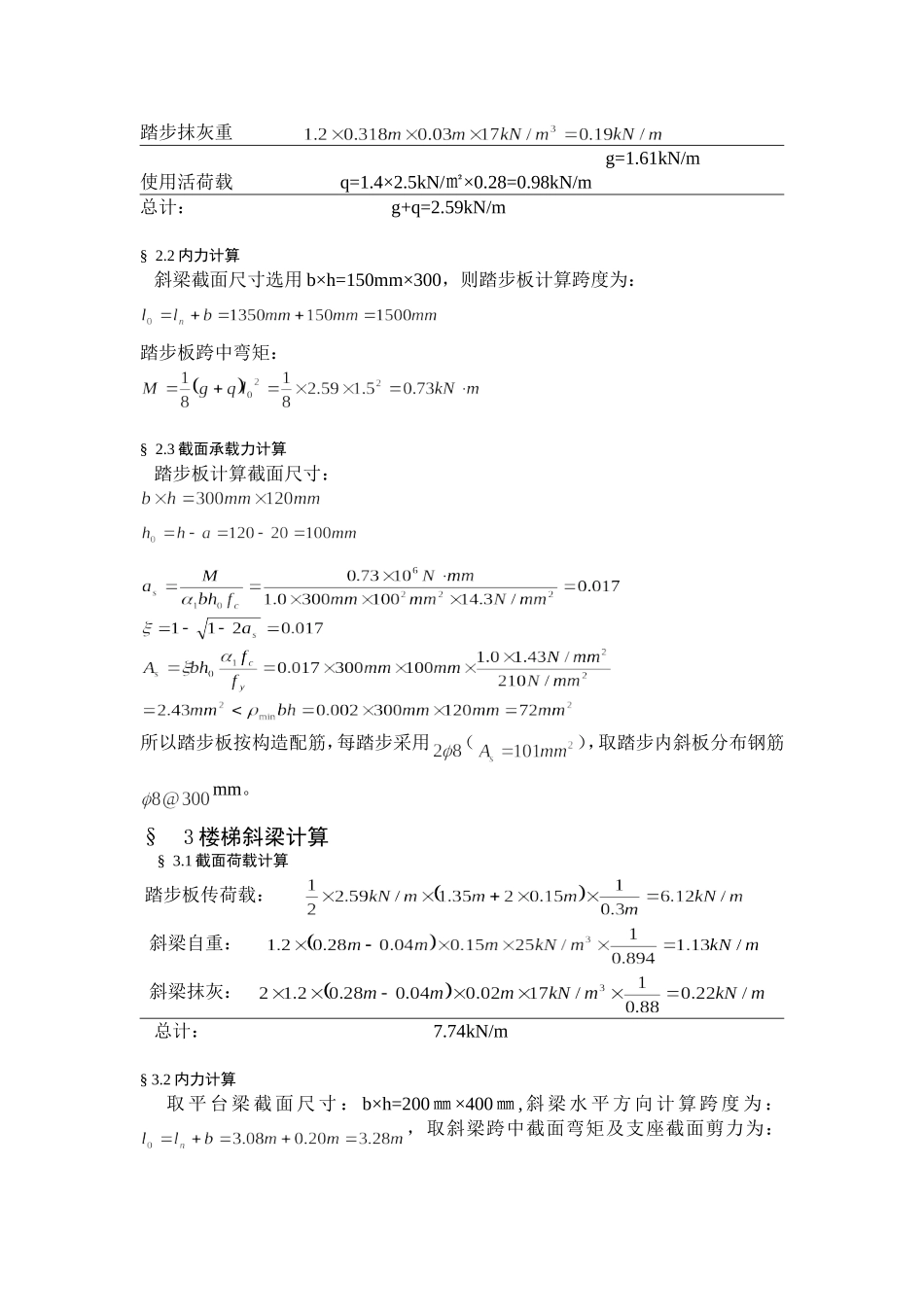

楼梯配筋计算§1楼梯设计该楼梯为现浇整体板式楼梯，楼梯踏步尺寸150mm×280mm，楼梯采用C30混凝土，板和梁纵筋采用HRB335钢筋，楼梯活荷载标准值为2.5kN/㎡，平面图如下：图1楼梯平面图§2踏步板计算§2.1荷载计算取1米板宽带进行计算，踏步尺寸150mm×280mm，斜板的厚度取t=40mm，则截面的平均角度：截面平均高度：恒荷载：踏步板自重：踏步面层重：踏步抹灰重g=1.61kN/m使用活荷载q=1.4×2.5kN/㎡×0.28=0.98kN/m总计：g+q=2.59kN/m§2.2内力计算斜梁截面尺寸选用b×h=150mm×300，则踏步板计算跨度为：踏步板跨中弯矩：§2.3截面承载力计算踏步板计算截面尺寸：所以踏步板按构造配筋，每踏步采用（），取踏步内斜板分布钢筋mm。§3楼梯斜梁计算§3.1截面荷载计算踏步板传荷载：斜梁自重：斜梁抹灰：总计：7.74kN/m§3.2内力计算取平台梁截面尺寸：b×h=200㎜×400㎜,斜梁水平方向计算跨度为：，取斜梁跨中截面弯矩及支座截面剪力为：§3.3承载力计算斜梁按T型梁截面进行配筋，取：，翼缘有效宽度按倒L型截面计算；按梁的跨度考虑：按翼缘宽度考虑：按翼缘高度考虑：；取;首先：按第一类T型截面进行试算:结构确定为第一种T型截面，故故选用212()故按照构造配置箍筋，选用双肢箍，。§4休息平台§4.1荷载计算平台板厚120m，做30厚水磨石面层，20厚混合砂浆抹灰）恒载：平台板自重：平台板面层重：平台板抹灰：恒载合计：活载合计：总计：§7.4.2内力计算休息平台按双向板设计：（按塑性理论计算）；，按双向板设计，则则：代入基本公式：§4.3配筋计算由各区格跨内支座弯矩求得：取截面有效高度,,即可求得。跨中：Lx方向：Ly方向：支座：Lx方向：Ly方向：表1楼梯平台板配筋截面方向M(KN·M)选配钢筋实配钢筋跨中Lx方向0.6823.86100φ8@200251mm²/mLy方向0.155.8590φ8@200251mm²/m支座Lx方向1.3647.72100φ8@200251mm²/mLy方向0.311.790φ8@200251mm²/m
