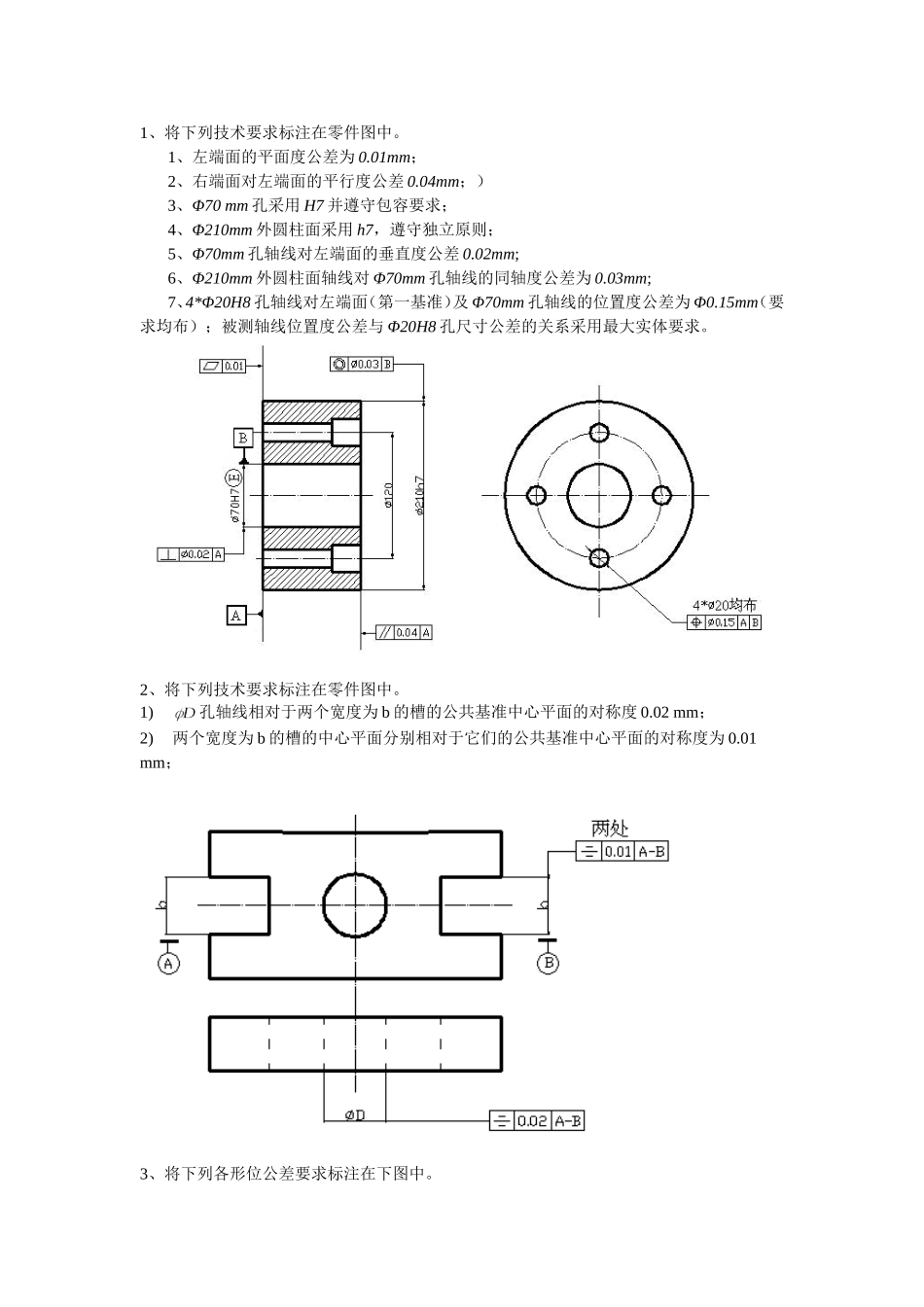

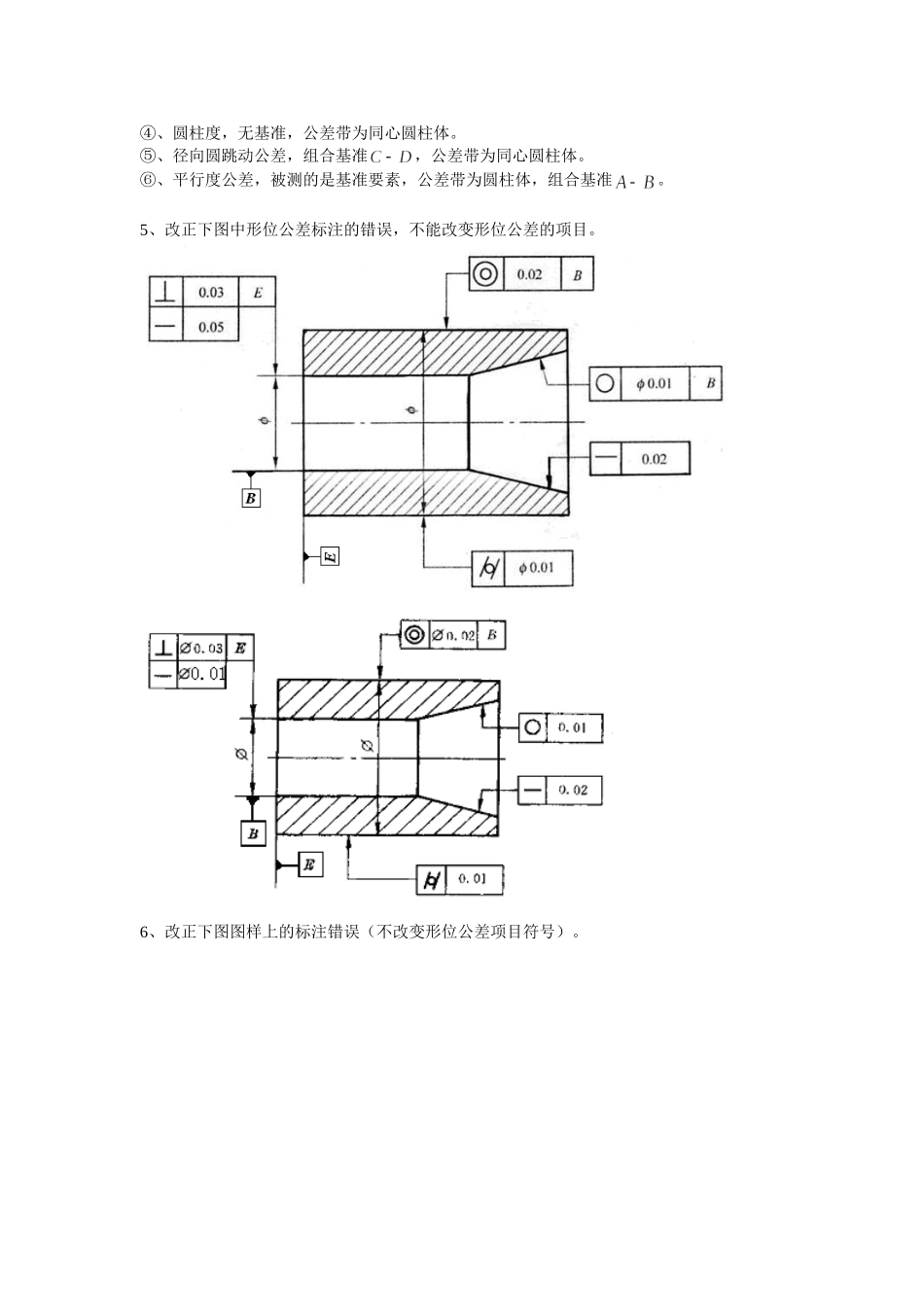

1、将下列技术要求标注在零件图中。1、左端面的平面度公差为0.01mm；2、右端面对左端面的平行度公差0.04mm；）3、Φ70mm孔采用H7并遵守包容要求；4、Φ210mm外圆柱面采用h7，遵守独立原则；5、Φ70mm孔轴线对左端面的垂直度公差0.02mm;6、Φ210mm外圆柱面轴线对Φ70mm孔轴线的同轴度公差为0.03mm;7、4*Φ20H8孔轴线对左端面（第一基准）及Φ70mm孔轴线的位置度公差为Φ0.15mm（要求均布）；被测轴线位置度公差与Φ20H8孔尺寸公差的关系采用最大实体要求。2、将下列技术要求标注在零件图中。1)孔轴线相对于两个宽度为b的槽的公共基准中心平面的对称度0.02mm；2)两个宽度为b的槽的中心平面分别相对于它们的公共基准中心平面的对称度为0.01mm；3、将下列各形位公差要求标注在下图中。1)003.040圆柱面对0021.0252公共轴线的圆跳动公差为mm015.0；2)0021.0252轴颈的圆度公差为mm01.0；3)003.040mm左、右端面对0021.0252公共轴线的端面圆跳动公差为mm02.0；4)键槽0036.010中心平面对003.040轴线的对称度为mm015.0。4、解释图中各形位公差框格的含义（写出形位公差项目符号），并解释其公差带的形状、方向、大小和位置。①、被测连杆轴颈的任一正截面的圆周必须位于半径差为公差值0.01的两同心圆之间。圆度公差。②、径向圆跳动公差，公共基准，公差带为同心圆柱体。③、对称度，基准F，公差带为两平行平面。④、圆柱度，无基准，公差带为同心圆柱体。⑤、径向圆跳动公差，组合基准，公差带为同心圆柱体。⑥、平行度公差，被测的是基准要素，公差带为圆柱体，组合基准。5、改正下图中形位公差标注的错误，不能改变形位公差的项目。6、改正下图图样上的标注错误（不改变形位公差项目符号）。
