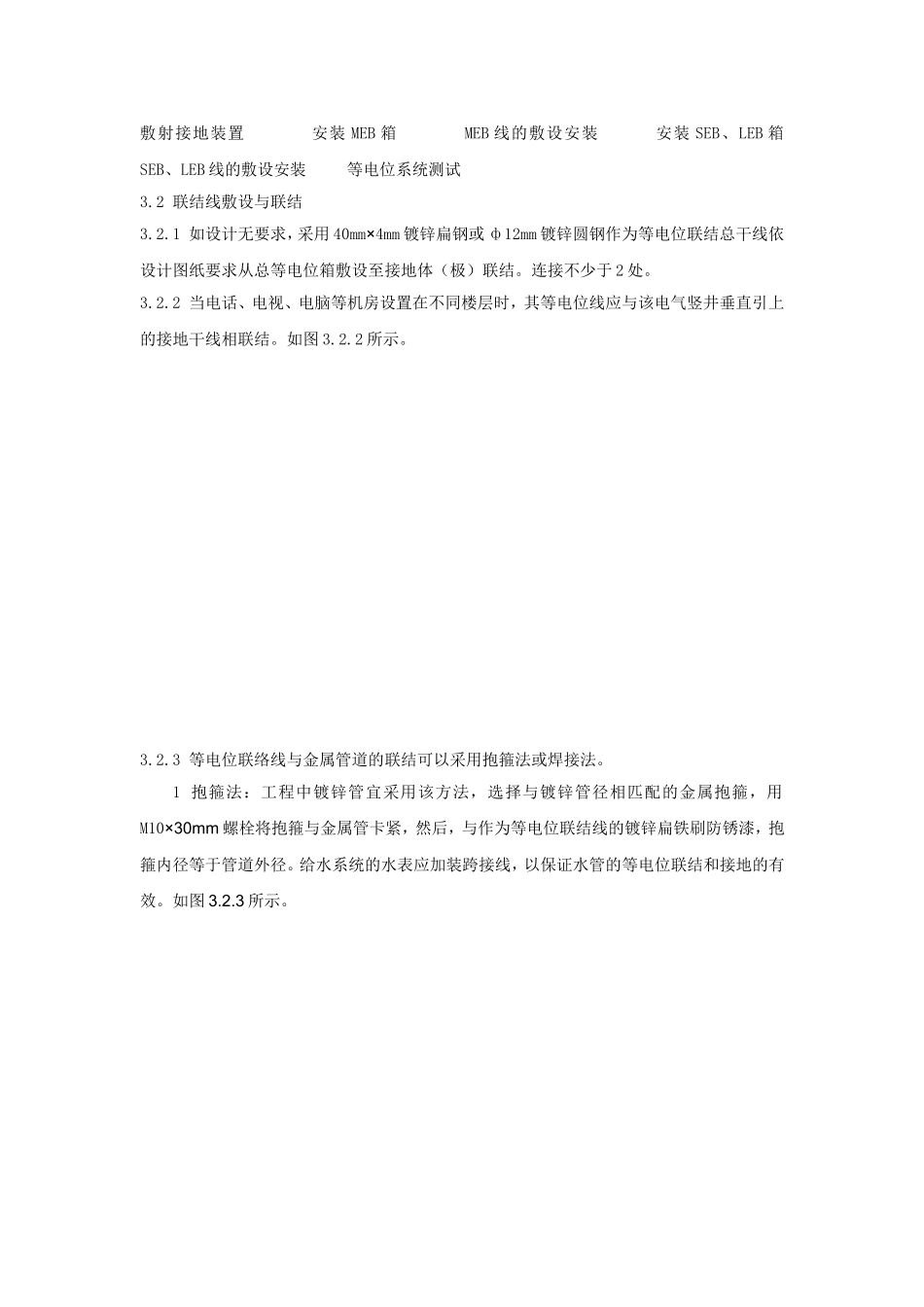

昆明分公司建筑物等电位联结工艺标准编制日期：2014年12月1-1建筑物等电位联结工艺标准1范围本工艺标准适用于一般工业与民用建筑物电气装置防间接接触电击和防电磁干扰的等电位联结安装。2施工准备2.1材料及主要机具2.1.1镀锌材料：扁铁、圆钢、抱箍、铁丝、螺母、平光垫、弹簧垫圈、接线盒。产品应有材质检验证明及产品出厂合格证。等电位联结线和等电位连接端子板宜采用铜质材料。2.1.2等电位端子箱应为两部认可定点厂家的产品。产品规格符合设计图纸要求，具有“CCC”认证。2.1.3塑料铜线、PVC阻燃管、铜端子、铜母带等产品应有材质检验证明及产品出厂合格证。塑料铜线还应有“CCC”认证。2.1.4电焊条、油漆、焊锡等应有出厂合格证。2.1.5主要机具1常用工具：电钻、电焊、气焊工具、手锤、钢锯、锯条、喷灯。2测试工具：刚尺、接地电阻测试仪、4~24V交、直流电源等。2.2作业条件2.2.1暗装等电位端子箱（盒）随土建结构预留好安装位置后稳装，明装箱工程抹灰喷浆完成时安装。2.2.2等电位干线、直线敷设随土建结构施工时暗敷设。2.2.3各类金属进户管、干管已安装完毕。2.2.4进行金属门窗等电位联结应在门框定位后，墙面装饰层和抹灰层施工之前进行。2.2.5卫生间设备安装完毕。3操作工艺3.1工艺流程敷射接地装置安装MEB箱MEB线的敷设安装安装SEB、LEB箱SEB、LEB线的敷设安装等电位系统测试3.2联结线敷设与联结3.2.1如设计无要求，采用40mm×4mm镀锌扁钢或ф12mm镀锌圆钢作为等电位联结总干线依设计图纸要求从总等电位箱敷设至接地体（极）联结。连接不少于2处。3.2.2当电话、电视、电脑等机房设置在不同楼层时，其等电位线应与该电气竖井垂直引上的接地干线相联结。如图3.2.2所示。3.2.3等电位联络线与金属管道的联结可以采用抱箍法或焊接法。1抱箍法：工程中镀锌管宜采用该方法，选择与镀锌管径相匹配的金属抱箍，用M10×30mm螺栓将抱箍与金属管卡紧，然后，与作为等电位联结线的镀锌扁铁刷防锈漆，抱箍内径等于管道外径。给水系统的水表应加装跨接线，以保证水管的等电位联结和接地的有效。如图3.2.3所示。图3.2.3等电位联络线与金属管道的连接2焊接法：多用于非镀锌金属管道。将镀锌扁铁折成90°直角，角铁一端弯成一个管径相适合的弧形并与管焊接，另一端钻Φ10.5mm的孔，用M10×30mm螺栓与作为等电位联结线的镀锌扁铁相联结固定。3.2.4局部等电位联结应包括卫生间内的金属排水管、金属采暖管、金属浴盆以及建筑物结构钢筋网等。3.2.5关于浴室的局部等电位：如果浴室内原无PE线，浴室内的局部等电位联结不得与浴室外的PE线相连。如果浴室内有PE线，浴室内的局部等电位联结必须与该PE线相连。直线间不应串联联结。3.2.6由局部等电位派出的支线一般采用绝缘导管内穿多股铜线做法。结构施工期间敷设管路预埋箱盒，等电位端子板的设置位置应方便检测。装修期间将多股铜线穿入管中预埋于接线盒内，出现面板采用标准86盒，由盒子引出的导线明敷设。待金属器具安装完毕将支线与专用等电位节接点压接好。如图3.2.6所示。图3.2.6局部等电位派出的支线做法3.3等电位箱安装3.3.1依据图纸位置，弹线定位安装总等电位箱（MEB）。箱体标高一般为0.5m。箱体均应有敲落孔或活动板。3.3.2箱内铜排与作为等电位联结线的接地扁钢采用Φ10mm螺母固定联结，孔径匹配，孔距间距一致并与引入（）引出的扁钢相对应，铜排需涮锡。3.3.3MEB端子排宜设置在电源进线或进线配电箱（柜）处，并应加防护或装在端子箱内，防止无关人员触动。并在箱体表面注明“等电位连接端子箱不可触动”等标识。3.3.4等电位端子箱可采用明装亦可采用暗装。3.3.5箱体安装位置、标高准确，安装牢固。箱体开孔与等电位联结线（扁铁、导管、圆钢）相适应，暗装配电箱盖应紧贴墙面。3.3.6箱内等电位铜排孔径与螺栓相匹配，铜排需涮锡、铜排与连接线压接牢固，平光垫、弹簧垫齐全。3.4几种特殊部位的等电位联结3.4.1金属门窗等电位联结采用Φ10圆钢或25mm×4mm镀锌扁铁与原梁结构主筋焊接后引至金属门窗结构预留洞处，待门窗安装时与固定金属门窗的搭接板(铁板)想联结固定形成电位一致。要求Φ10圆钢与结构主筋焊接长度不小于60mm(联...
