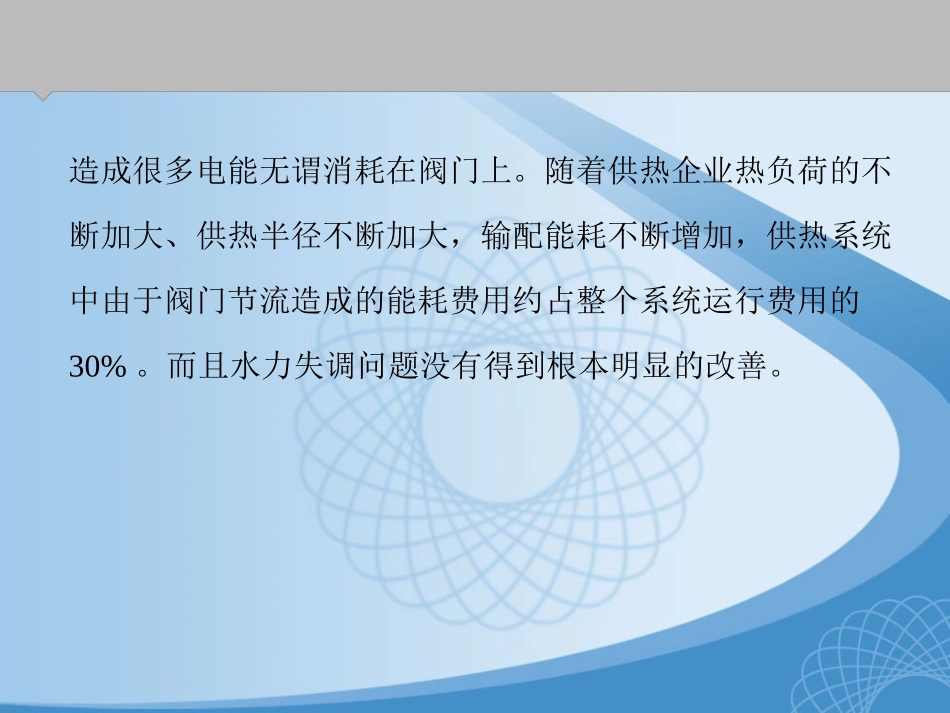

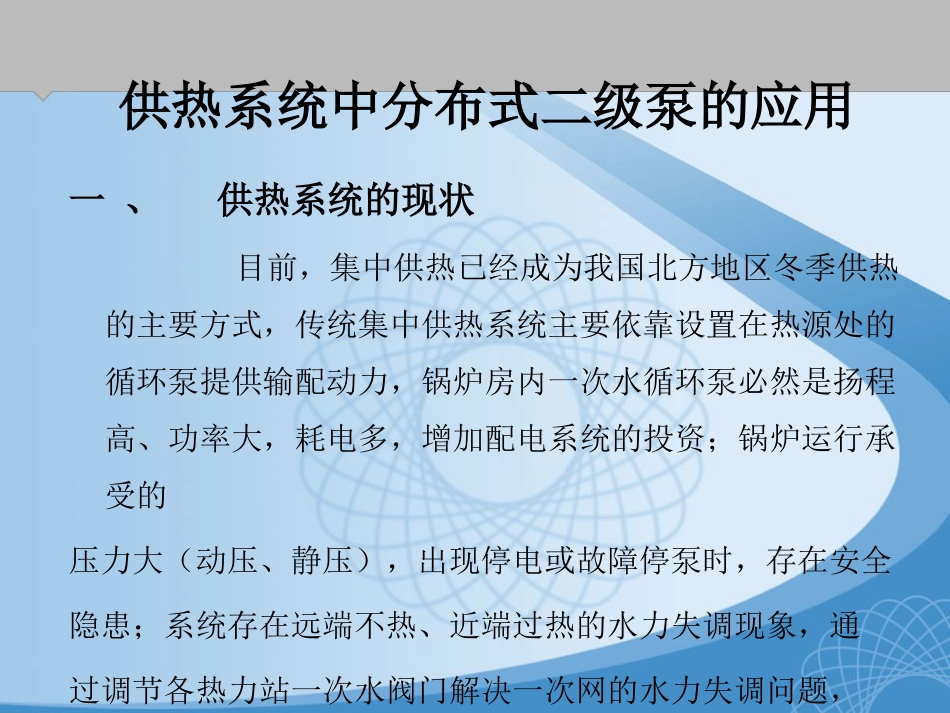

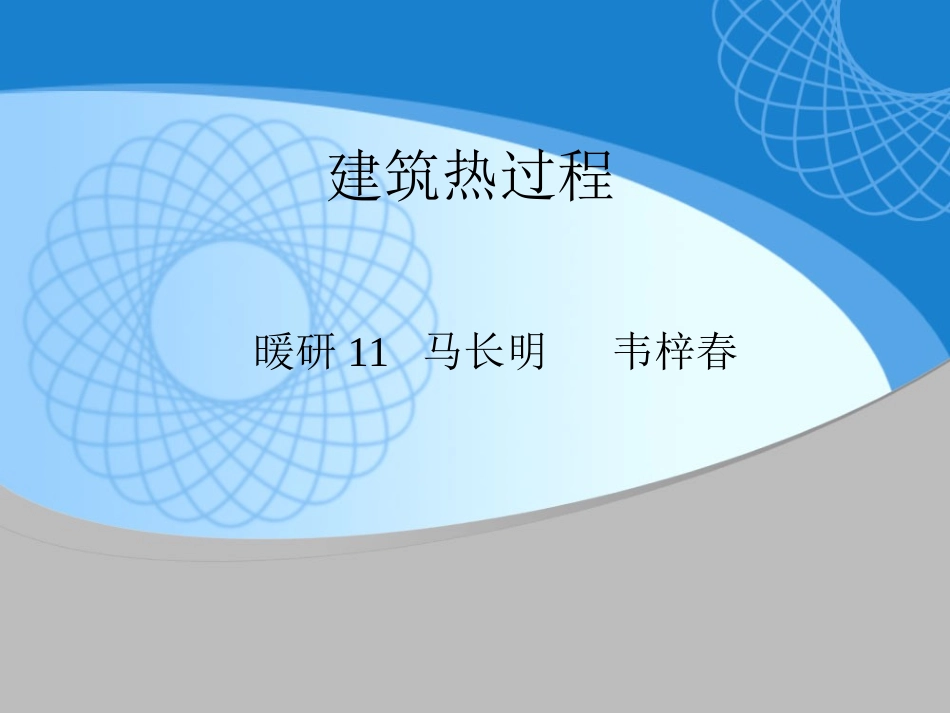

建筑热过程暖研11马长明韦梓春一、供热系统的现状目前，集中供热已经成为我国北方地区冬季供热的主要方式，传统集中供热系统主要依靠设置在热源处的循环泵提供输配动力，锅炉房内一次水循环泵必然是扬程高、功率大，耗电多，增加配电系统的投资；锅炉运行承受的压力大（动压、静压），出现停电或故障停泵时，存在安全隐患；系统存在远端不热、近端过热的水力失调现象，通过调节各热力站一次水阀门解决一次网的水力失调问题，供热系统中分布式二级泵的应用造成很多电能无谓消耗在阀门上。随着供热企业热负荷的不断加大、供热半径不断加大，输配能耗不断增加，供热系统中由于阀门节流造成的能耗费用约占整个系统运行费用的30%。而且水力失调问题没有得到根本明显的改善。二、分布式二级泵循环系统的工作原理分布式变频二级泵供热系统是指在换热站换热器一次侧回水管上设置加压水泵进行流量调节的供热系统，通常是在锅炉房内设置一级主循环泵，该水泵扬程只负担锅炉房内部阻力或负担锅炉房内部阻力以及外网干线的部分循环阻力，设置在各单体换热站内的二级泵负担主干线的阻力、分支线到换热站的阻力，以及换热站内一次水的阻力，这样可以大大降低主循环泵(通常是大流量泵)的扬程，减少一级主循环泵的输送能耗，同时有效降低锅炉的运行压力。为保证供热系统各点压力且压差能维持系统正常运行，一、二级泵可分别采用气候补偿器提供数据信号并通过控制器进行变速控制，以满足在不同工况下的运行调节和节能运行的要求。分布式变频二级泵循环系统可有效降低供热系统的输送能耗以及锅炉的运行压力，以提高热水锅炉使用的安全性及实用性。分布式变频二级泵循环系统的组成及控制原理图如图1所示，可以看出，热源部分单独设计了气候补偿器，通过变频控制器控制一级主循环泵的流量(进入锅炉的水量)，也可通过执行机构控制电动阀或三通混水阀达到控制一次出水温度的目的。在各换热站内的气候补偿器可通过变频控制柜控制一次水的二级泵运转，也可通过气候补偿器控制二级泵的流量，二者共同实现对用户按需供热的目的。图1分布式变频二级泵循环系统的组成及控制原理图三、分布式变频二级泵循环系统与传统供热系统的比较图2为传统供热系统的示意图，图3和图4分别为传统供热系统不同减压方式的水压图。可以看出，一级水泵提供的扬程除满足最不利用户的需求外，其余大部分多余压头被支线上的阀门或减压装置节流掉了，造成了极大的能量浪费。图2传统供热系统示意图图3传统供热系统供回水支线均节流减压的水压图图4传统供热系统供水支线节流减压的水压图图5在末端换热站设置二级泵的分布式变频二级泵循环系统示意图图5为采用在末端换热站设置二级泵的分布式变频二级泵循环系统(供水管加泵方式)的示意图，可以看出，热源内的一级主循环泵只需负担锅炉房内部阻力(供、回水管压力交差点靠近热源)或担负图3传统供热系统供、回水支线均节流减压的水压图图4传统供热系统供水支线节流减压的水压图锅炉房内部阻力和外网干线的部分循环阻力(即供、回水管压力交差点距热源有一定的距离)，利用放置在换热站内的二级泵负担由热源到换热站的全部阻力损失(或部分阻力损失)以及换热站内一次水侧的阻力损失，这样就大大减小了主循环泵的扬程，减小了水泵配用电机的功率，有效降低了输送能耗。四。总结通过一些实际的工程案例可知，当集中供热系统的供热半径较大时，采用分布式变频二级泵循环系统能有效降低输送电耗，供热半径越大，系统的能耗降低优势就越为突出，若与其它节能措施配合使用，区域锅炉房供热系统的节能效果将会更加显著。对于多数只能采用区域锅炉房供暖的地区，分布式变频二级泵循环系统无疑是一个不错的选择。Thankyou!
