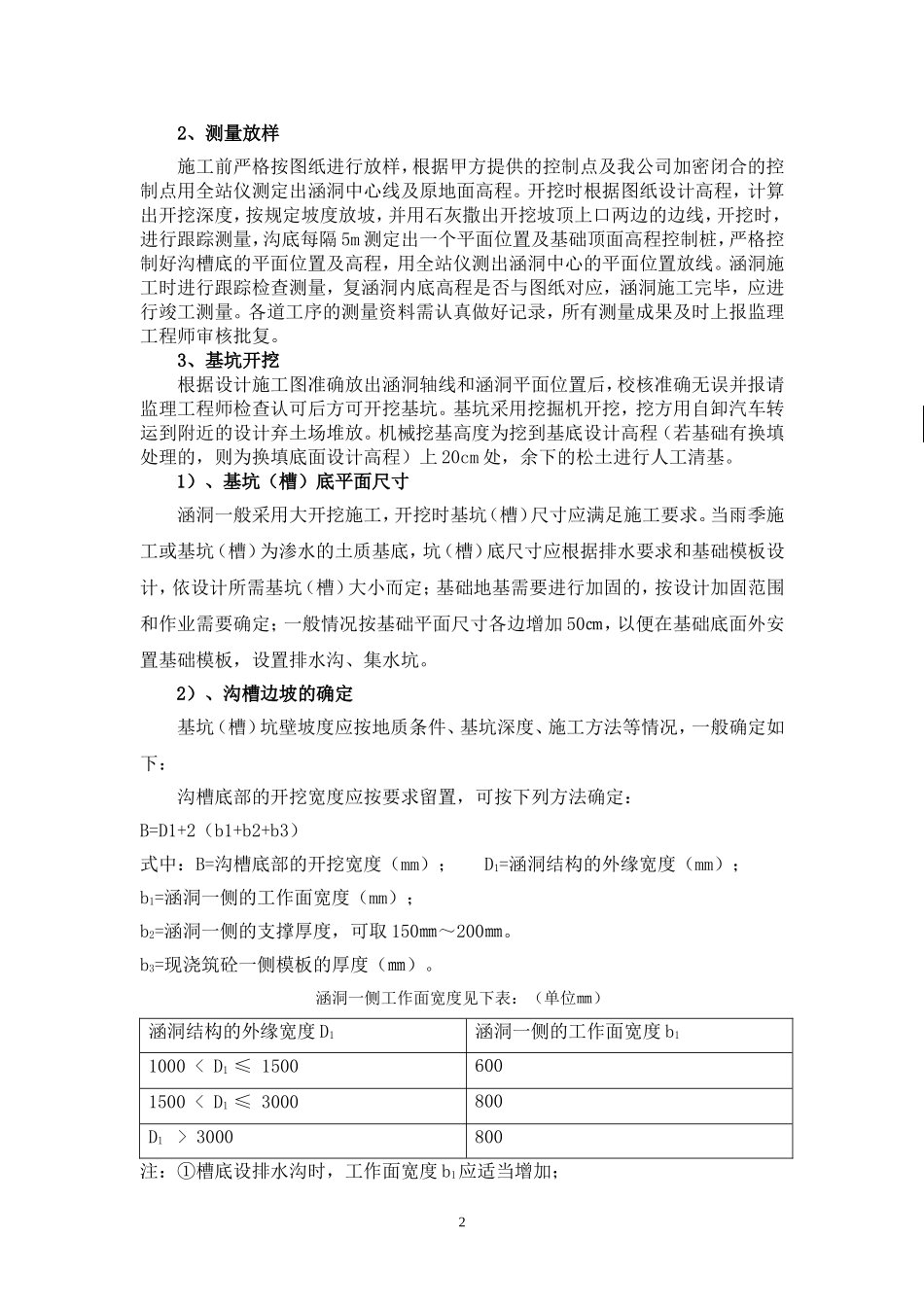

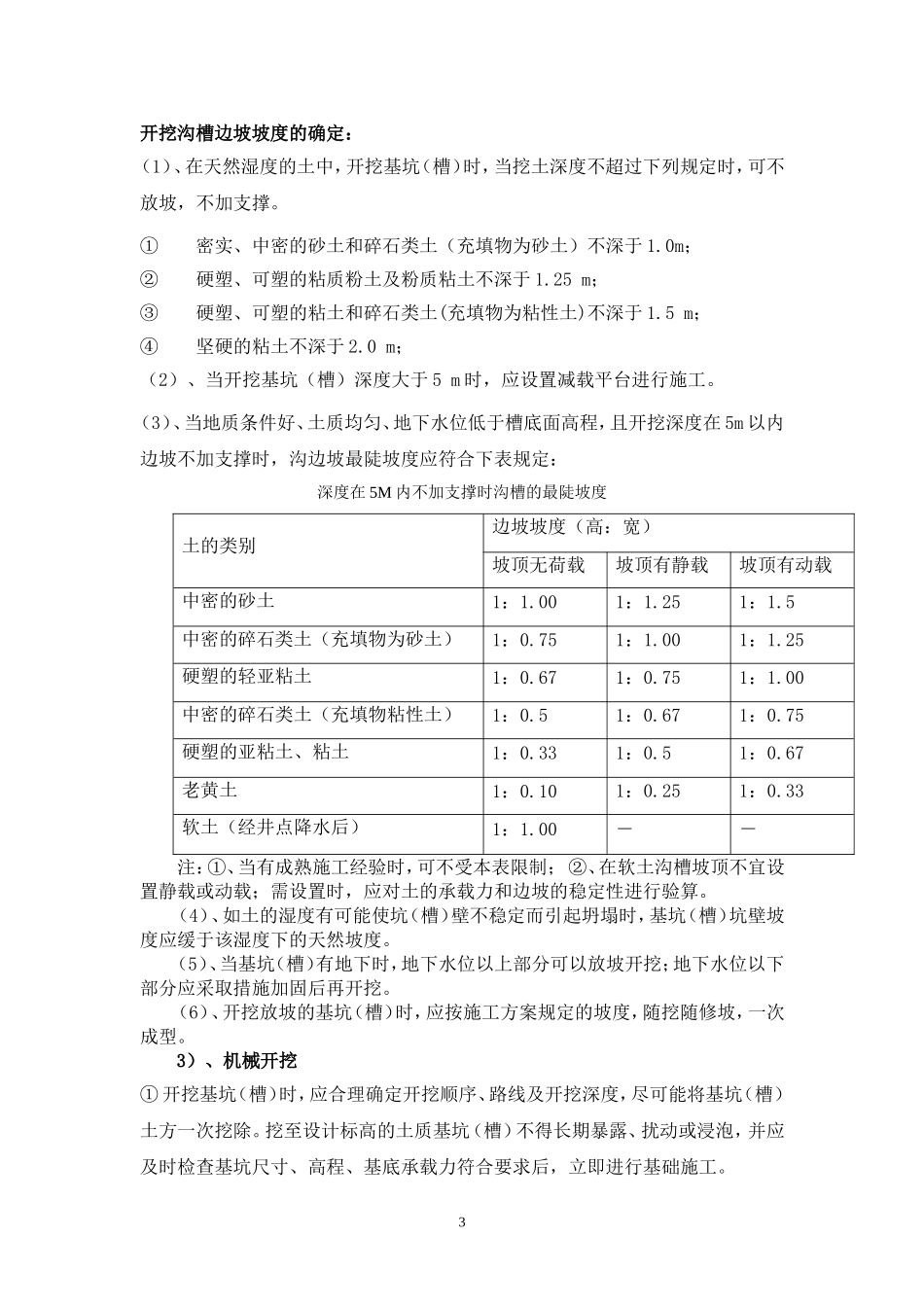

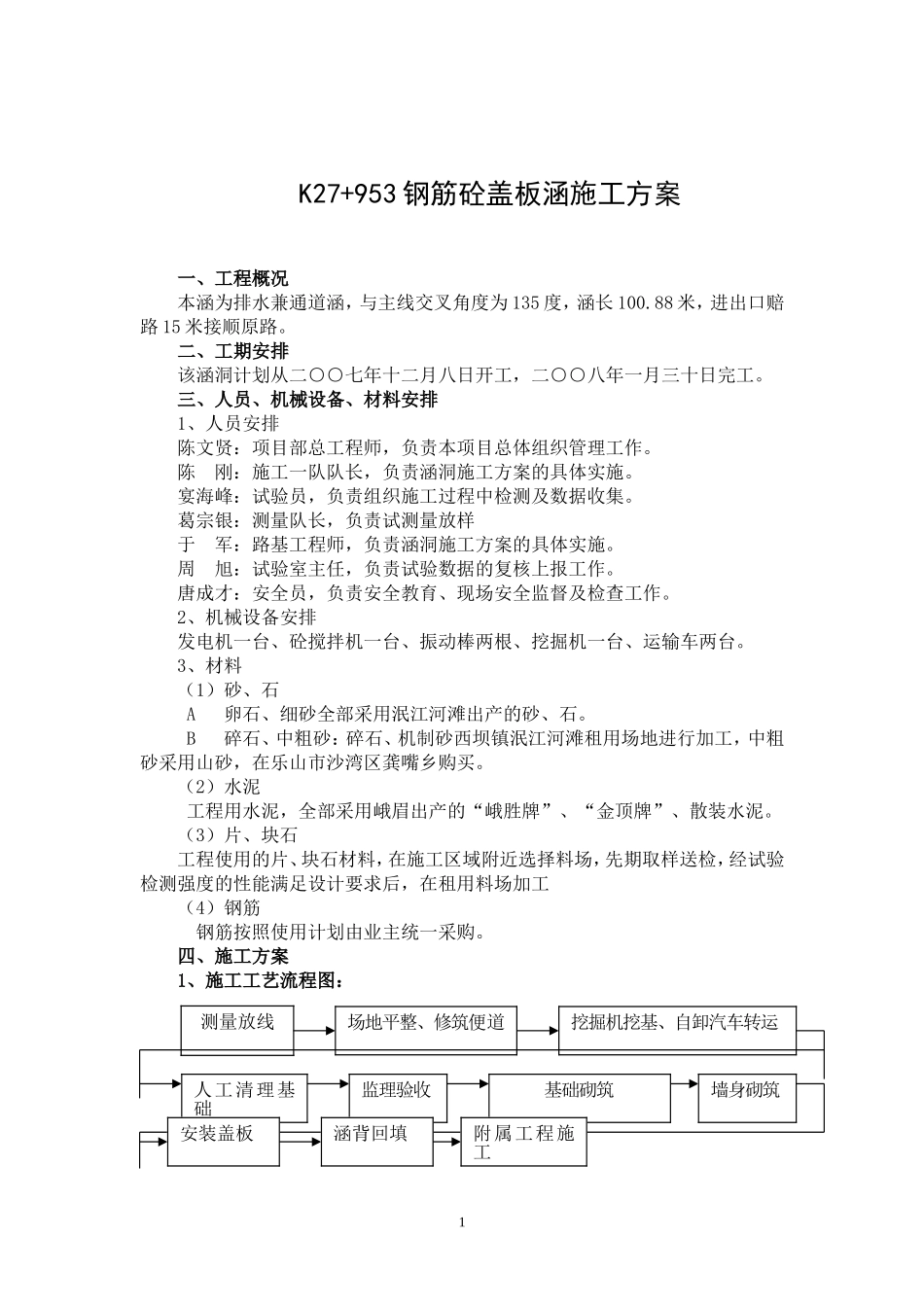

K27+953钢筋砼盖板涵施工方案一、工程概况本涵为排水兼通道涵，与主线交叉角度为135度，涵长100.88米，进出口赔路15米接顺原路。二、工期安排该涵洞计划从二○○七年十二月八日开工，二○○八年一月三十日完工。三、人员、机械设备、材料安排1、人员安排陈文贤：项目部总工程师，负责本项目总体组织管理工作。陈刚：施工一队队长，负责涵洞施工方案的具体实施。宴海峰：试验员，负责组织施工过程中检测及数据收集。葛宗银：测量队长，负责试测量放样于军：路基工程师，负责涵洞施工方案的具体实施。周旭：试验室主任，负责试验数据的复核上报工作。唐成才：安全员，负责安全教育、现场安全监督及检查工作。2、机械设备安排发电机一台、砼搅拌机一台、振动棒两根、挖掘机一台、运输车两台。3、材料（1）砂、石A卵石、细砂全部采用泯江河滩出产的砂、石。B碎石、中粗砂：碎石、机制砂西坝镇泯江河滩租用场地进行加工，中粗砂采用山砂，在乐山市沙湾区龚嘴乡购买。（2）水泥工程用水泥，全部采用峨眉出产的“峨胜牌”、“金顶牌”、散装水泥。（3）片、块石工程使用的片、块石材料，在施工区域附近选择料场，先期取样送检，经试验检测强度的性能满足设计要求后，在租用料场加工（4）钢筋钢筋按照使用计划由业主统一采购。四、施工方案1、施工工艺流程图：一、测量放样1测量放线场地平整、修筑便道挖掘机挖基、自卸汽车转运人工清理基础监理验收基础砌筑墙身砌筑安装盖板涵背回填附属工程施工2、测量放样施工前严格按图纸进行放样，根据甲方提供的控制点及我公司加密闭合的控制点用全站仪测定出涵洞中心线及原地面高程。开挖时根据图纸设计高程，计算出开挖深度，按规定坡度放坡，并用石灰撒出开挖坡顶上口两边的边线，开挖时，进行跟踪测量，沟底每隔5m测定出一个平面位置及基础顶面高程控制桩，严格控制好沟槽底的平面位置及高程，用全站仪测出涵洞中心的平面位置放线。涵洞施工时进行跟踪检查测量，复涵洞内底高程是否与图纸对应，涵洞施工完毕，应进行竣工测量。各道工序的测量资料需认真做好记录，所有测量成果及时上报监理工程师审核批复。3、基坑开挖根据设计施工图准确放出涵洞轴线和涵洞平面位置后，校核准确无误并报请监理工程师检查认可后方可开挖基坑。基坑采用挖掘机开挖，挖方用自卸汽车转运到附近的设计弃土场堆放。机械挖基高度为挖到基底设计高程（若基础有换填处理的，则为换填底面设计高程）上20cm处，余下的松土进行人工清基。1）、基坑（槽）底平面尺寸涵洞一般采用大开挖施工，开挖时基坑（槽）尺寸应满足施工要求。当雨季施工或基坑（槽）为渗水的土质基底，坑（槽）底尺寸应根据排水要求和基础模板设计，依设计所需基坑（槽）大小而定；基础地基需要进行加固的，按设计加固范围和作业需要确定；一般情况按基础平面尺寸各边增加50㎝，以便在基础底面外安置基础模板，设置排水沟、集水坑。2）、沟槽边坡的确定基坑（槽）坑壁坡度应按地质条件、基坑深度、施工方法等情况，一般确定如下：沟槽底部的开挖宽度应按要求留置，可按下列方法确定：B=D1+2（b1+b2+b3）式中：B=沟槽底部的开挖宽度（mm）；D1=涵洞结构的外缘宽度（mm）；b1=涵洞一侧的工作面宽度（mm）；b2=涵洞一侧的支撑厚度，可取150㎜～200㎜。b3=现浇筑砼一侧模板的厚度（㎜）。涵洞一侧工作面宽度见下表：（单位㎜）涵洞结构的外缘宽度D1涵洞一侧的工作面宽度b110003000800注：①槽底设排水沟时，工作面宽度b1应适当增加；2开挖沟槽边坡坡度的确定：（1）、在天然湿度的土中，开挖基坑（槽）时，当挖土深度不超过下列规定时，可不放坡，不加支撑。①密实、中密的砂土和碎石类土（充填物为砂土）不深于1.0m；②硬塑、可塑的粘质粉土及粉质粘土不深于1.25m；③硬塑、可塑的粘土和碎石类土(充填物为粘性土)不深于1.5m；④坚硬的粘土不深于2.0m；（2）、当开挖基坑（槽）深度大于5m时，应设置减载平台进行施工。（3）、当地质条件好、土质均匀、地下水位低于槽底面高程，且开挖深度在5m以内边坡不加支撑时，沟边坡最陡坡度应符合下表规定：深度在5M内不加支撑时沟槽的最...
