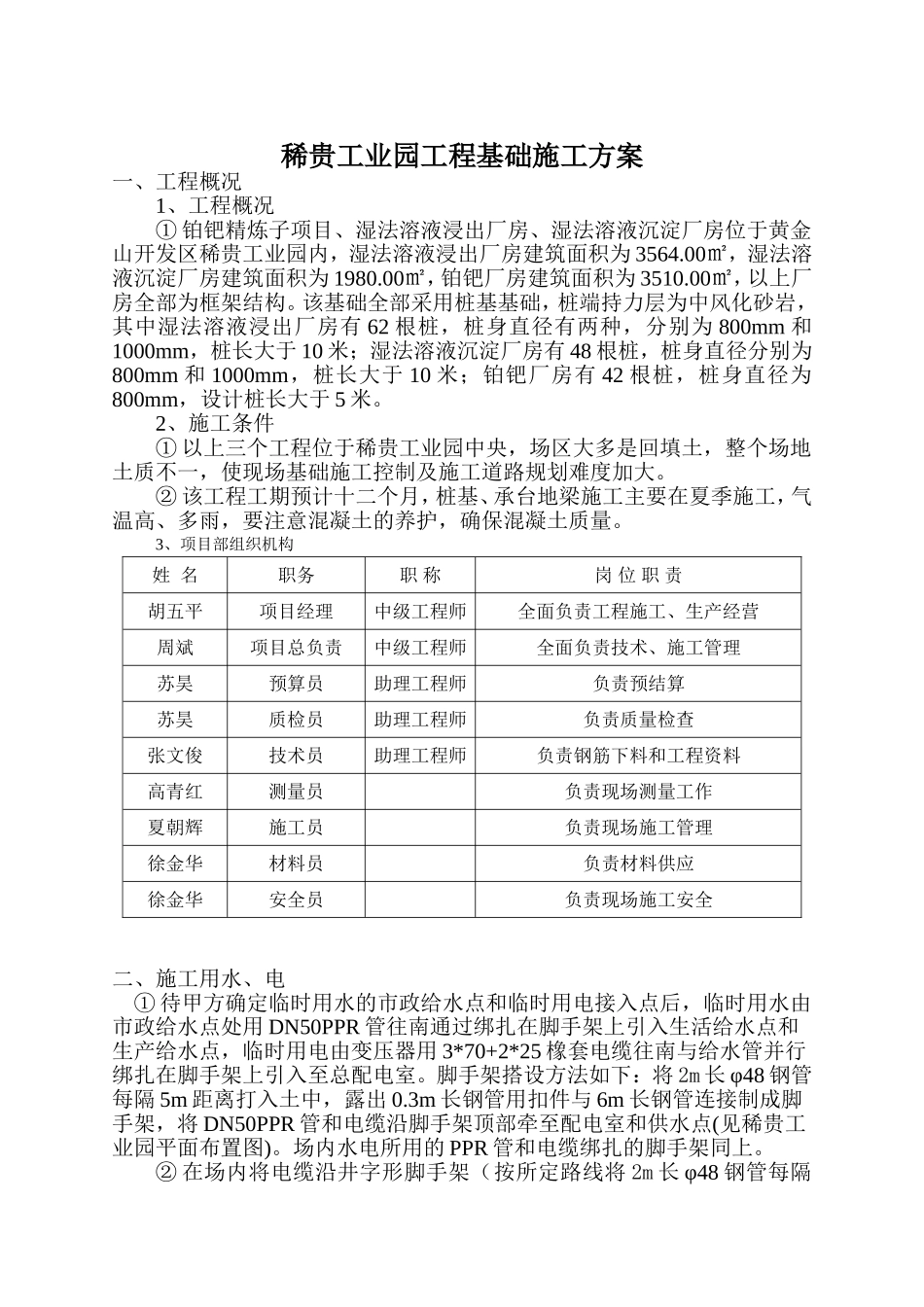

稀贵工业园工程基础施工方案一、工程概况1、工程概况①铂钯精炼子项目、湿法溶液浸出厂房、湿法溶液沉淀厂房位于黄金山开发区稀贵工业园内，湿法溶液浸出厂房建筑面积为3564.00㎡，湿法溶液沉淀厂房建筑面积为1980.00㎡，铂钯厂房建筑面积为3510.00㎡，以上厂房全部为框架结构。该基础全部采用桩基基础，桩端持力层为中风化砂岩，其中湿法溶液浸出厂房有62根桩，桩身直径有两种，分别为800mm和1000mm，桩长大于10米；湿法溶液沉淀厂房有48根桩，桩身直径分别为800mm和1000mm，桩长大于10米；铂钯厂房有42根桩，桩身直径为800mm，设计桩长大于5米。2、施工条件①以上三个工程位于稀贵工业园中央，场区大多是回填土，整个场地土质不一，使现场基础施工控制及施工道路规划难度加大。②该工程工期预计十二个月，桩基、承台地梁施工主要在夏季施工，气温高、多雨，要注意混凝土的养护，确保混凝土质量。3、项目部组织机构姓名职务职称岗位职责胡五平项目经理中级工程师全面负责工程施工、生产经营周斌项目总负责中级工程师全面负责技术、施工管理苏昊预算员助理工程师负责预结算苏昊质检员助理工程师负责质量检查张文俊技术员助理工程师负责钢筋下料和工程资料高青红测量员负责现场测量工作夏朝辉施工员负责现场施工管理徐金华材料员负责材料供应徐金华安全员负责现场施工安全二、施工用水、电①待甲方确定临时用水的市政给水点和临时用电接入点后，临时用水由市政给水点处用DN50PPR管往南通过绑扎在脚手架上引入生活给水点和生产给水点，临时用电由变压器用3*70+2*25橡套电缆往南与给水管并行绑扎在脚手架上引入至总配电室。脚手架搭设方法如下：将2m长φ48钢管每隔5m距离打入土中，露出0.3m长钢管用扣件与6m长钢管连接制成脚手架，将DN50PPR管和电缆沿脚手架顶部牵至配电室和供水点(见稀贵工业园平面布置图)。场内水电所用的PPR管和电缆绑扎的脚手架同上。②在场内将电缆沿井字形脚手架（按所定路线将2m长φ48钢管每隔5m距离打入土中，露出0.3m长钢管用扣件与6m长钢管连接制成井字形线架），分散到各配电柜(见施工平面布置图)。③生活用水用DN50PPR管接进，生产用水用DN32PPR管分散到各施工部位用水处（详见施工平面布置图）。三、施工放线及标高本工程定位以西北角鹏程路中心线与拟建的稀贵工业园和钢结构加工基地之间马路中心线的交汇点（X=3336056.893，Y=501697.0529）为参照坐标点，根据这个坐标点找出建筑物的控制坐标，设置施工测量控制网。本工程标高因规划问题暂未确定。四、土方工程本工程场地因土质不一，地势起伏大，除东北角外多为回填土，为满足施工需要，需对场地进行土方处理，详见土方工程专项施工方案。本工程因场区平整场地标高有两个数值，故土方按签证办理结算。五、施工方法1、根据地堪报告显示，场区北面土质为红砂岩，土质较好，在基础施工时需先破除，而东西两侧原为农田，后场地平整时回填，此处地下水很丰富，兼之土质较差，此处桩基需安放钢护筒。在挖桩过程中，用潜水泵24小时不间断排水，排水台班及人工见签证。2、人工挖孔桩（墩）施工工艺流程见下图：a、测量放线建筑场地平整后，根据本方案第三条和基础平面图，放出基础轴线，并做好标记，经校核无误后，再按设计的桩位图施放桩位，做好标记。经自检和甲方复检无误后，方可进入下道工序施工。b、桩土方开挖桩孔开挖前，在桩孔开挖范围以外钉4根桩(做好标记)，经过这4根桩引2条线（尽量垂直），并使这两条线的交点与桩中心重合（利用这4根桩检查桩的偏差及垂直度）。挖孔前以桩位中心为圆心，以设计桩半径加上护壁厚度为半径画圆，并沿圆周开挖。挖土由人工从上至下逐层用镐、锹进行，从中间挖向四周边，挖至1米时砌筑一节护壁（若土质较差时安放钢护筒），将轴线过到洞口并用红漆做好标记，以便控制桩位中心。待护壁达到一定强度后，再进行第二节土方开挖。以后每挖1米砌筑一节护壁，并随时用钢卷尺及铅坠吊线检查成孔直径及垂直度，直至桩孔施工完毕，弃土、石装入吊桶用绞车借粗麻绳提升至地面，倒至指定位置，少量地下水采取随挖随用吊桶将泥水一起运出，大量地下水采取用潜水泵抽排的方法，将地...
