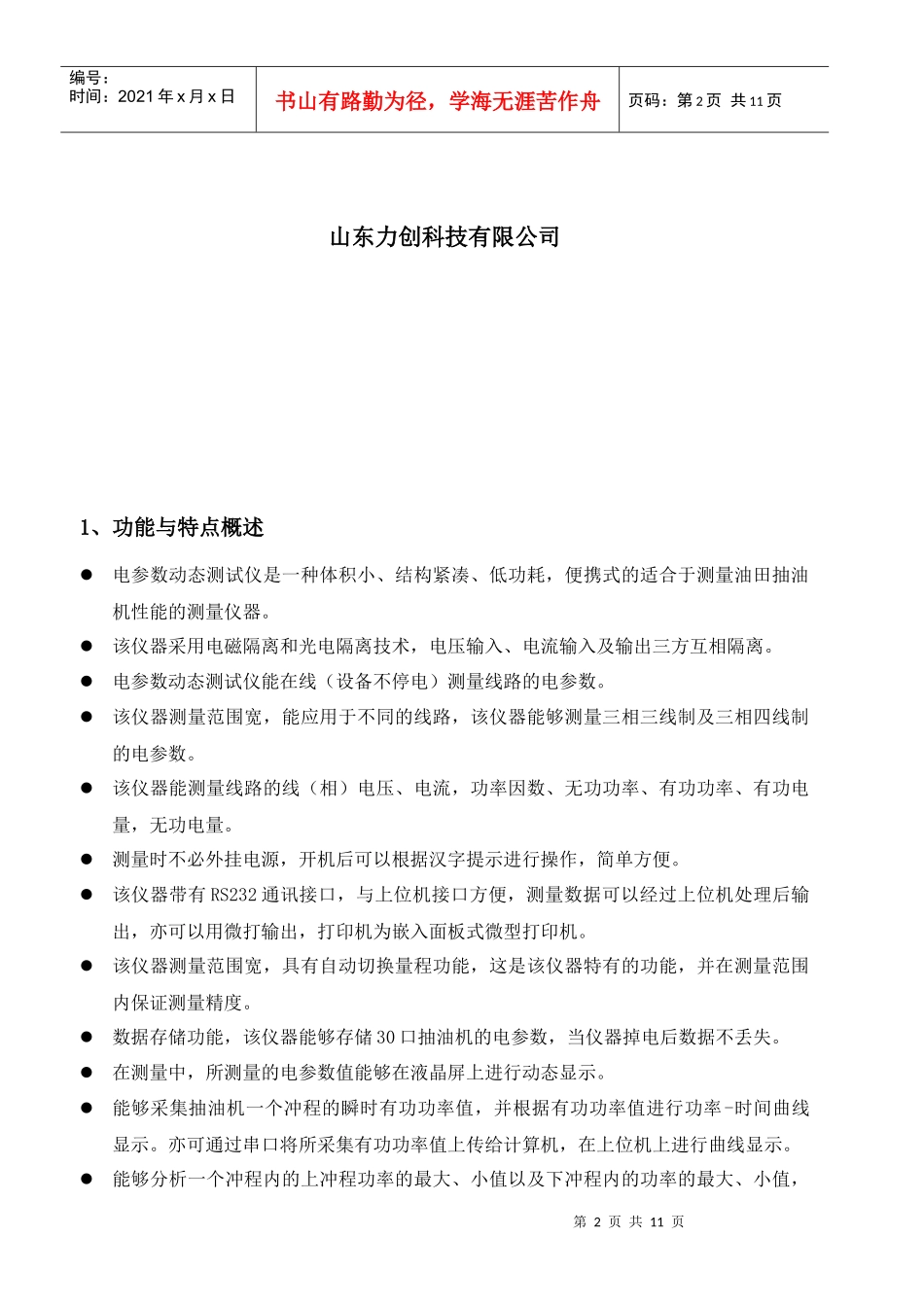

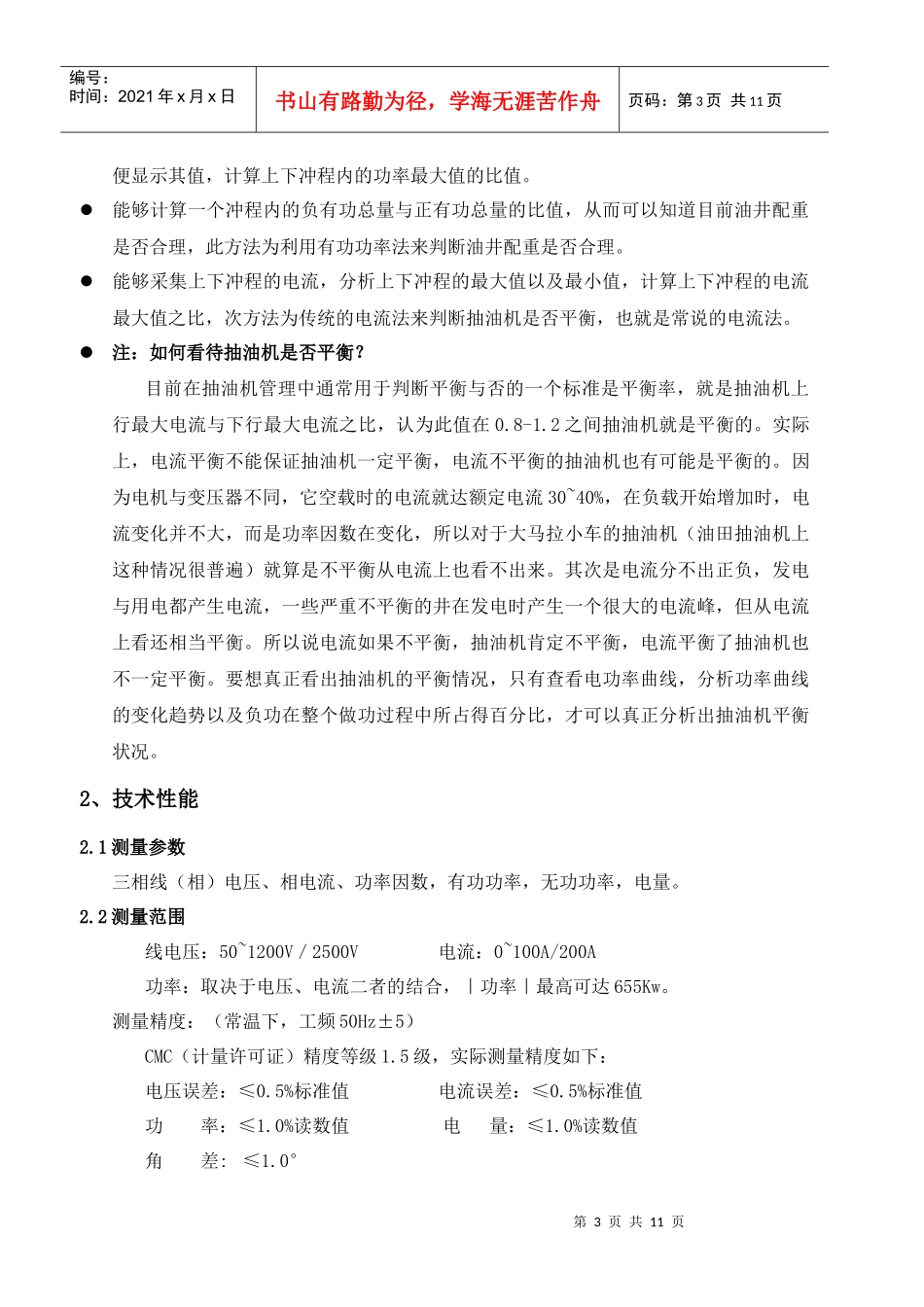

第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共11页DJ-33Ⅲ型电参数动态平衡测试仪使用说明书第2页共11页第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共11页山东力创科技有限公司1、功能与特点概述电参数动态测试仪是一种体积小、结构紧凑、低功耗,便携式的适合于测量油田抽油机性能的测量仪器。该仪器采用电磁隔离和光电隔离技术,电压输入、电流输入及输出三方互相隔离。电参数动态测试仪能在线(设备不停电)测量线路的电参数。该仪器测量范围宽,能应用于不同的线路,该仪器能够测量三相三线制及三相四线制的电参数。该仪器能测量线路的线(相)电压、电流,功率因数、无功功率、有功功率、有功电量,无功电量。测量时不必外挂电源,开机后可以根据汉字提示进行操作,简单方便。该仪器带有RS232通讯接口,与上位机接口方便,测量数据可以经过上位机处理后输出,亦可以用微打输出,打印机为嵌入面板式微型打印机。该仪器测量范围宽,具有自动切换量程功能,这是该仪器特有的功能,并在测量范围内保证测量精度。数据存储功能,该仪器能够存储30口抽油机的电参数,当仪器掉电后数据不丢失。在测量中,所测量的电参数值能够在液晶屏上进行动态显示。能够采集抽油机一个冲程的瞬时有功功率值,并根据有功功率值进行功率-时间曲线显示。亦可通过串口将所采集有功功率值上传给计算机,在上位机上进行曲线显示。能够分析一个冲程内的上冲程功率的最大、小值以及下冲程内的功率的最大、小值,第3页共11页第2页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共11页便显示其值,计算上下冲程内的功率最大值的比值。能够计算一个冲程内的负有功总量与正有功总量的比值,从而可以知道目前油井配重是否合理,此方法为利用有功功率法来判断油井配重是否合理。能够采集上下冲程的电流,分析上下冲程的最大值以及最小值,计算上下冲程的电流最大值之比,次方法为传统的电流法来判断抽油机是否平衡,也就是常说的电流法。注:如何看待抽油机是否平衡?目前在抽油机管理中通常用于判断平衡与否的一个标准是平衡率,就是抽油机上行最大电流与下行最大电流之比,认为此值在0.8-1.2之间抽油机就是平衡的。实际上,电流平衡不能保证抽油机一定平衡,电流不平衡的抽油机也有可能是平衡的。因为电机与变压器不同,它空载时的电流就达额定电流30~40%,在负载开始增加时,电流变化并不大,而是功率因数在变化,所以对于大马拉小车的抽油机(油田抽油机上这种情况很普遍)就算是不平衡从电流上也看不出来。其次是电流分不出正负,发电与用电都产生电流,一些严重不平衡的井在发电时产生一个很大的电流峰,但从电流上看还相当平衡。所以说电流如果不平衡,抽油机肯定不平衡,电流平衡了抽油机也不一定平衡。要想真正看出抽油机的平衡情况,只有查看电功率曲线,分析功率曲线的变化趋势以及负功在整个做功过程中所占得百分比,才可以真正分析出抽油机平衡状况。2、技术性能2.1测量参数三相线(相)电压、相电流、功率因数,有功功率,无功功率,电量。2.2测量范围线电压:50~1200V/2500V电流:0~100A/200A功率:取决于电压、电流二者的结合,|功率|最高可达655Kw。测量精度:(常温下,工频50Hz±5)CMC(计量许可证)精度等级1.5级,实际测量精度如下:电压误差:≤0.5%标准值电流误差:≤0.5%标准值功率:≤1.0%读数值电量:≤1.0%读数值角差:≤1.0°第4页共11页第3页共11页充电通讯AC220V电参数动态平衡测试仪复位确认LCD显示屏打印机山东力创科技有限公司电源F1F2背光开光TEL:0634-6251393电源功图采集XX年XX月XX日XX时XX分XX秒DJ-33Ⅲ型电参数动态平衡测试仪力创科技测量通讯数据查询(曲线)数据打印时间校准电池电量请输入井号:XXXX0123456789ABCDEFGHIJKLMNOPQRSTUVWXYZ-#$请输入数据存储间隔:01秒编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共11页3、操作说明3.1操作面板3.2操作菜单提示(一)(二)第5页共11页第4页共11页请输入测...
