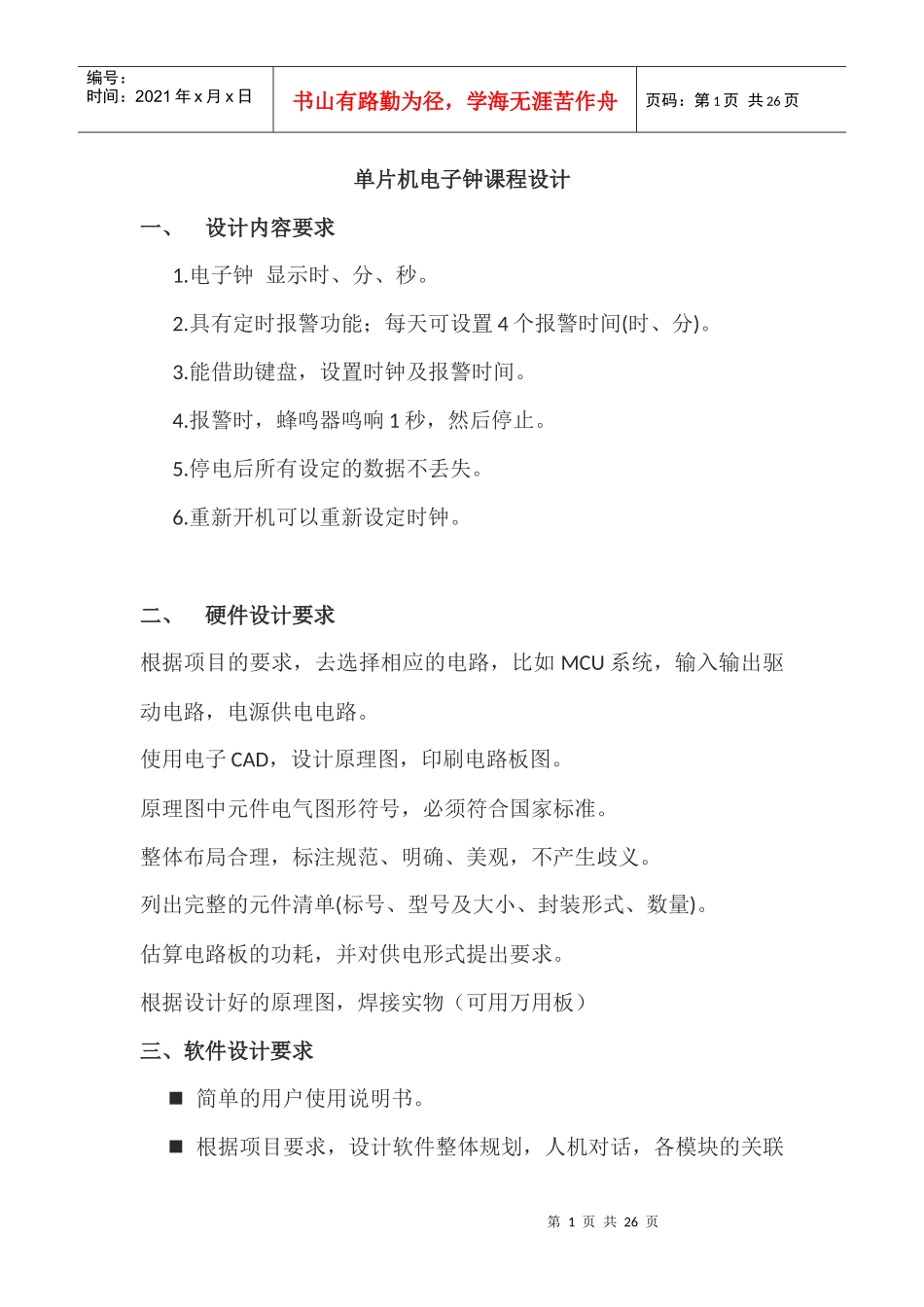

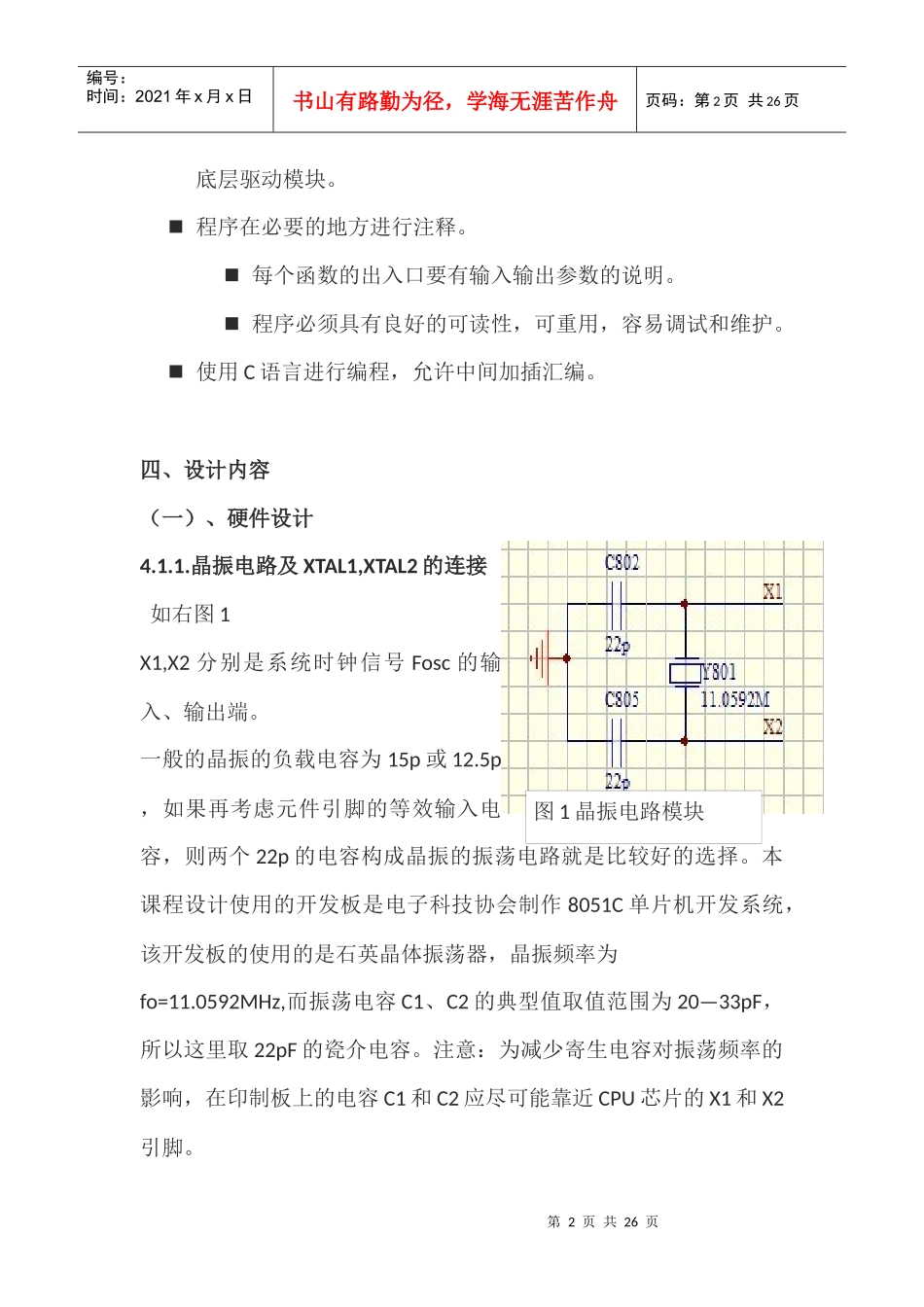

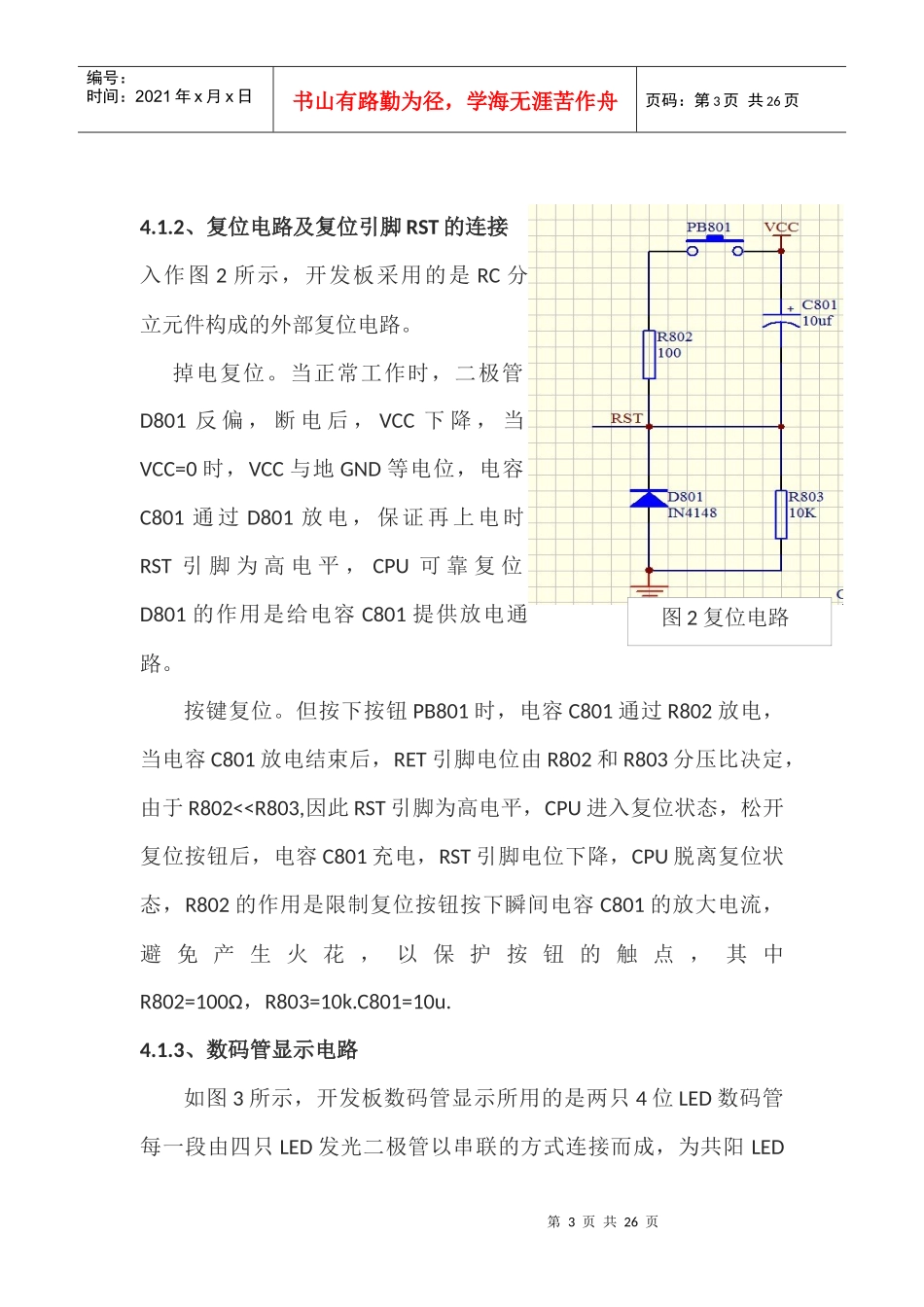

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页单片机电子钟课程设计一、设计内容要求1.电子钟显示时、分、秒。2.具有定时报警功能；每天可设置4个报警时间(时、分)。3.能借助键盘，设置时钟及报警时间。4.报警时，蜂鸣器鸣响1秒，然后停止。5.停电后所有设定的数据不丢失。6.重新开机可以重新设定时钟。二、硬件设计要求根据项目的要求，去选择相应的电路，比如MCU系统，输入输出驱动电路，电源供电电路。使用电子CAD，设计原理图，印刷电路板图。原理图中元件电气图形符号，必须符合国家标准。整体布局合理，标注规范、明确、美观，不产生歧义。列出完整的元件清单(标号、型号及大小、封装形式、数量)。估算电路板的功耗，并对供电形式提出要求。根据设计好的原理图，焊接实物（可用万用板）三、软件设计要求简单的用户使用说明书。根据项目要求，设计软件整体规划，人机对话，各模块的关联第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页底层驱动模块。程序在必要的地方进行注释。每个函数的出入口要有输入输出参数的说明。程序必须具有良好的可读性，可重用，容易调试和维护。使用C语言进行编程，允许中间加插汇编。四、设计内容（一）、硬件设计4.1.1.晶振电路及XTAL1,XTAL2的连接如右图1X1,X2分别是系统时钟信号Fosc的输入、输出端。一般的晶振的负载电容为15p或12.5p，如果再考虑元件引脚的等效输入电容，则两个22p的电容构成晶振的振荡电路就是比较好的选择。本课程设计使用的开发板是电子科技协会制作8051C单片机开发系统，该开发板的使用的是石英晶体振荡器，晶振频率为fo=11.0592MHz,而振荡电容C1、C2的典型值取值范围为20—33pF，所以这里取22pF的瓷介电容。注意：为减少寄生电容对振荡频率的影响，在印制板上的电容C1和C2应尽可能靠近CPU芯片的X1和X2引脚。图1晶振电路模块第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页4.1.2、复位电路及复位引脚RST的连接入作图2所示，开发板采用的是RC分立元件构成的外部复位电路。掉电复位。当正常工作时，二极管D801反偏，断电后，VCC下降，当VCC=0时，VCC与地GND等电位，电容C801通过D801放电，保证再上电时，RST引脚为高电平，CPU可靠复位。D801的作用是给电容C801提供放电通路。按键复位。但按下按钮PB801时，电容C801通过R802放电，当电容C801放电结束后，RET引脚电位由R802和R803分压比决定，由于R802<0.7V,PN结导通，三极管饱和导通，从而驱动数码管DB0。第5页共26页第4页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共26页数码管中各段发光二极管的伏安特性和普通二极管类似，只是正向压较大，正向电阻也大，在一定范围内，其正向电流也发光亮度成正比。由于常规的数码管起辉电流只有1...
