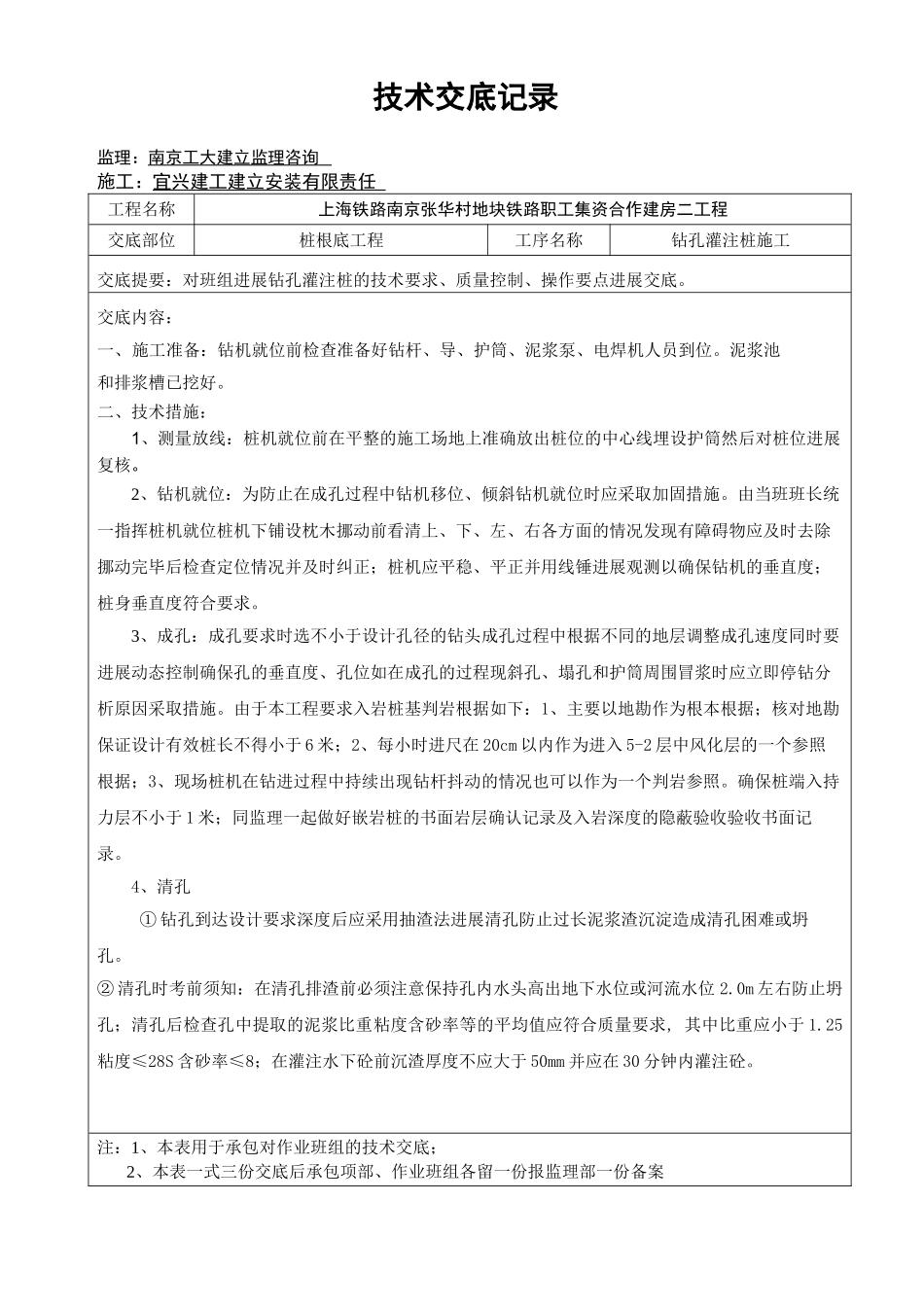

技术交底记录监理：南京工大建立监理咨询施工：宜兴建工建立安装有限责任工程名称上海铁路南京张华村地块铁路职工集资合作建房二工程交底部位桩根底工程工序名称钻孔灌注桩施工交底提要：对班组进展钻孔灌注桩的技术要求、质量控制、操作要点进展交底。交底内容：一、施工准备：钻机就位前检查准备好钻杆、导、护筒、泥浆泵、电焊机人员到位。泥浆池和排浆槽已挖好。二、技术措施：1、测量放线：桩机就位前在平整的施工场地上准确放出桩位的中心线埋设护筒然后对桩位进展复核。2、钻机就位：为防止在成孔过程中钻机移位、倾斜钻机就位时应采取加固措施。由当班班长统一指挥桩机就位桩机下铺设枕木挪动前看清上、下、左、右各方面的情况发现有障碍物应及时去除挪动完毕后检查定位情况并及时纠正；桩机应平稳、平正并用线锤进展观测以确保钻机的垂直度；桩身垂直度符合要求。3、成孔：成孔要求时选不小于设计孔径的钻头成孔过程中根据不同的地层调整成孔速度同时要进展动态控制确保孔的垂直度、孔位如在成孔的过程现斜孔、塌孔和护筒周围冒浆时应立即停钻分析原因采取措施。由于本工程要求入岩桩基判岩根据如下：1、主要以地勘作为根本根据；核对地勘保证设计有效桩长不得小于6米；2、每小时进尺在20cm以内作为进入5-2层中风化层的一个参照根据；3、现场桩机在钻进过程中持续出现钻杆抖动的情况也可以作为一个判岩参照。确保桩端入持力层不小于1米；同监理一起做好嵌岩桩的书面岩层确认记录及入岩深度的隐蔽验收验收书面记录。4、清孔①钻孔到达设计要求深度后应采用抽渣法进展清孔防止过长泥浆渣沉淀造成清孔困难或坍孔。②清孔时考前须知：在清孔排渣前必须注意保持孔内水头高出地下水位或河流水位2.0m左右防止坍孔；清孔后检查孔中提取的泥浆比重粘度含砂率等的平均值应符合质量要求,其中比重应小于1.25粘度≤28S含砂率≤8；在灌注水下砼前沉渣厚度不应大于50mm并应在30分钟内灌注砼。注：1、本表用于承包对作业班组的技术交底；2、本表一式三份交底后承包项部、作业班组各留一份报监理部一份备案技术交底记录监理：南京工大建立监理咨询施工：宜兴建工建立安装有限责任工程名称上海铁路南京张华村地块铁路职工集资合作建房二工程交底部位桩根底工程工序名称钻孔灌注桩施工交底提要：对班组进展钻孔灌注桩的技术要求、质量控制、操作要点进展交底。③不得用加深孔底深度的来代替清孔。5、钢筋笼制作与安装：①钢筋笼加工采用现场加工分节预制按设计图纸的规定来制作相应的加强筋然后按规定根数布置主筋与加强筋排列好后将主筋按规定的间距焊接在加强筋上再按规定的间距焊接箍筋。钻孔桩钢筋骨架的允许偏向和检验见表3：表3钢筋骨架加工允许偏向序项目允许偏向检验1.钢筋骨架在承台底以下长度±100mm尺量检查2.钢筋骨架直径±20mm3.主钢筋间距±0.5d尺量检查不少于5处4.加强筋间距±20mm5.箍筋间距或螺旋筋间距±20mm6.钢筋骨架垂直度1吊线尺量检查注：d为钢筋直径为mm②钻孔完毕成孔检查后,立即下放钢筋笼。吊放钢筋骨架入孔时下落速度应均匀切勿撞击孔壁。主筋采用单面搭接焊搭接长度10d。③骨架落到设计标高后将其校正在桩中心位置并固定。详细：利用护筒上的护桩拉十字丝钢筋笼加劲圈上拉十字丝用吊锤球使其中心重合然后在钢筋笼加劲圈上点焊砼垫块〔预制垫块时预埋φ8短钢筋〕顺着护筒渐渐下放。④钢筋笼安放完毕后对沉淀厚度再次进展检查以保证其符合要求。6.灌筑水下砼①砼采用C35的水下灌注商品砼,其中试桩采用水下C40砼。砼坍落度控制在18～22cm。②导〔φ260mm〕吊装前要进展试拼并进展水性试验保证导连接严。接口连接结实封闭严内壁光滑圆顺同时检查拼装后的垂直情况根据桩孔的深度确定导的拼装注：1、本表用于承包对作业班组的技术交底；2、本表一式三份交底后承包项部、作业班组各留一份报监理部一份备案技术交底记录监理：南京工大建立监理咨询施工：宜兴建工建立安装有限责任工程名称上海铁路南京张华村地块铁路职工集资合作建房二工程交底部位桩根底工程工序名称钻孔灌注桩施工交底提要：对班组进展钻孔灌注桩的技术要求、质量控制、操作要点进展交底。长度吊装时...
