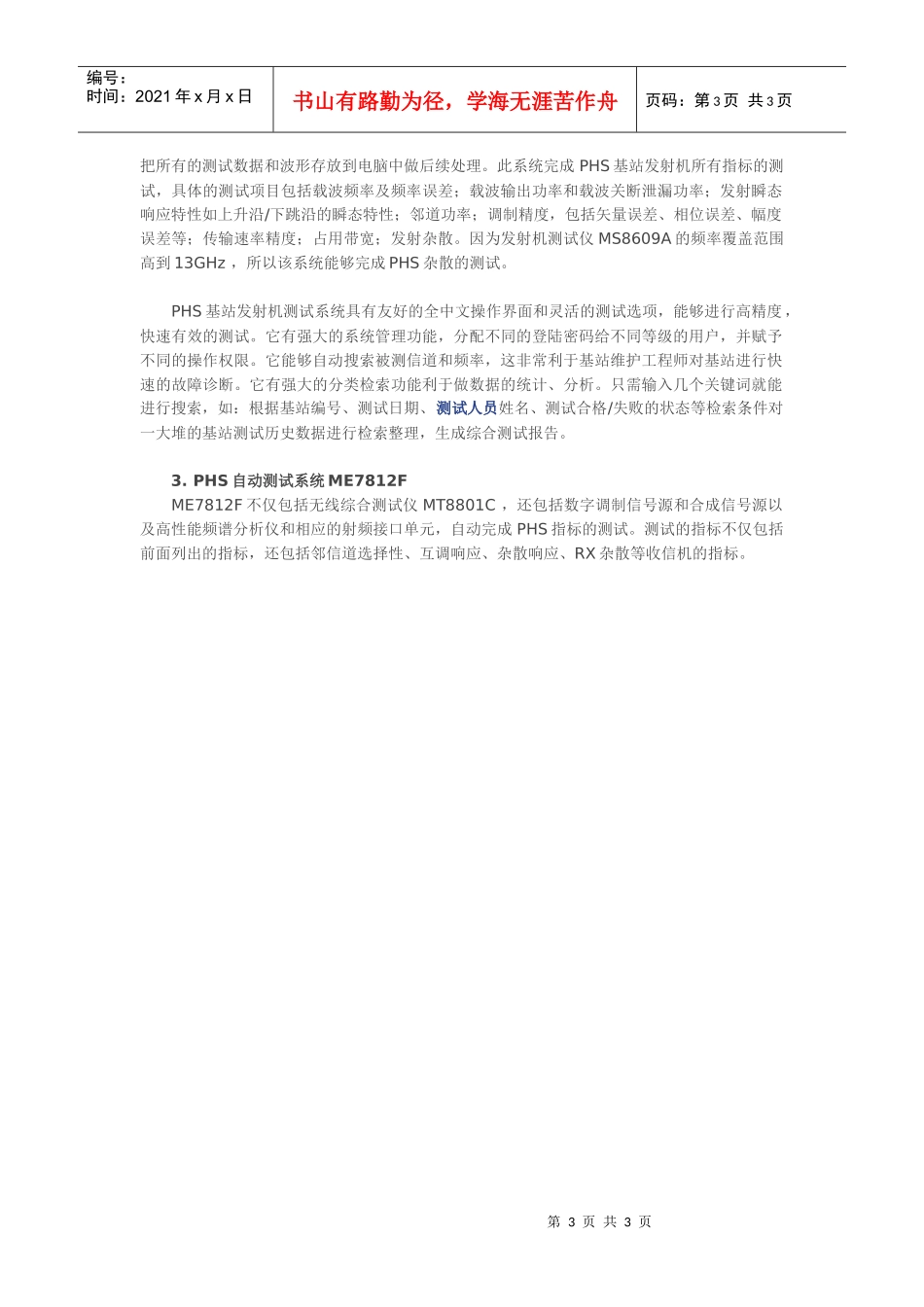

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页PHS(PersonalHandyphoneSystem)技术起源日本，它在日本作为第二代无线通信技术得到了蓬勃的发展。中国根据自身国情，充分利用国内固定电话网的富裕资源将市话交换、传输技术有机地结合起来，组成小灵通系统。对于小灵通网络运营商来说，系统建网速度快，投资小；对于用户来说，它经济方便，花20%的钱享受80%的移动服务。目前，小灵通的技术和业务功能还在不断发展进步着，据统计，小灵通已遍及400多个城市，已被1500万用户使用，2003年小灵通用户将新增200%以上。安立公司致力于为客户提供各种测试方案，不仅有针对于PHS设备研发和生产的解决方案，也有针对于PHS设备监测和维护的解决方案。严格遵循PHS标准ARIB-STD28，即PersonalHandyPhoneSystemARIBStandard，不仅测试PHS设备的物理层的性能，如收发信机的射频指标，而且测试高层的信令协议。下表简单列举了PHS的部分主要的射频指标，主要发射机测试项目包括频率、调制精度、传输率、发信功率、载波开关比、瞬态特性、占用带宽及邻道功率等；接收机的指标有收信灵敏度等。标准STD-28要求在测试模式状态下对这些指标进行测试，并给出了相应门限。表PHS主要射频指标安立在PHS测试方面具有丰富的经验，下面将介绍安立公司针对PHS综合测试仪MT8801C和PHS基站中文自动测试系统。1.综合测试仪MT8801C安立公司的无线通信综合测试仪MT8801C集PHS发信机测试、收信机测试功能于一体，此外，它还集多系统测试功能于一体，支持GSM、GPRS和CDMA等系统。MT8801C能够测试表中所列出的PHS主要射频指标，下面做一简单介绍。对于小灵通基站来说，有室内低功率型和室外标准功率型及高功率型之分，它们的发射功第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页率分别为10mw、20mw、100mw、500mw等。PHS是时分多址的，对于基站来说，只在某一时隙对一特定的手机发射功率，在其他的三个时隙无信息传送，载波是关的。SDT28规范要求载波关时的泄漏功率要小于80nw，如果载波关功率超过此门限，将会对其余时隙上的手机造成干扰。利用MT8801C不仅可以得到功率的具体数值：发信功率、载波关泄漏功率、调制功率等，而且可以直观地观看到波形；同时不仅可以看到单个时隙的，而且可以看到一帧的。在MT8801C上还有波形模板，如果射频信号的波形落在模板以内，就是合格的，如果超出了模板，就是不符合标准的。MT8801C会直接给出“Pass/Fail”判断。在MT8801C上还可以看到一个时隙的上跳沿和下降沿的波形。MT8801C有内置的热耦功率计，能对基站的发信功率实现高精度测试，而且此热耦功率计是自动校零的。对于PHS信号的调制性能，MT8801C可以测试矢量误差，峰值矢量误差，幅度误差，相位误差，初始偏移等指标，并且可直观地看到5种波形：星座图、眼图、矢量误差图、相位误差图、幅度误差图。比如说，在眼图上，通过观察眼的张开度，就可以了解调制性能的好坏。STD28规范要求调制精度，即矢量误差的均方根值小于12.5%。占用带宽(OBW)是指99%的发射功率所占用的频带范围，各有0.5%的发射功率位于范围的两边。STD28规范要求占用带宽不大于288kHz，如果超过此范围，就会对其他频道产生比较大的干扰。邻道泄漏功率是指总的射频输出功率落入相邻频道接收带宽内的部分，主要是由调制波的频谱展宽，哼声和噪声产生的。STD28规范对邻道泄漏功率的定义为以载频间隔ΔfHz处为中心频率，计算两边±96kHz范围内的平均功率。Δf分别为600kHz，900kHz。要求当Δf=600kHz时，功率不大于800nw；当Δf=900kHz时，功率不大于250nw。在小灵通基站建设的初期，一定要测试以上的发射机的指标，以便了解并且控制不同频道间的干扰，或者控制小灵通系统对其他无线通信系统，如GSM、CDMA等的系统间频率干扰。为了提高测试效率，MT8801C提供批测试功能。只要将要测试的项目选中，按单键就可立刻得到所有发射机指标的测试结果，测试时间小于1.5秒，这对于小灵通系统的维护是非常有用的，利用MT8801C可以迅速对小灵通基站进行测试，并且将各个指标的测试结果与门限...
