数字化煤矿方案VIP免费

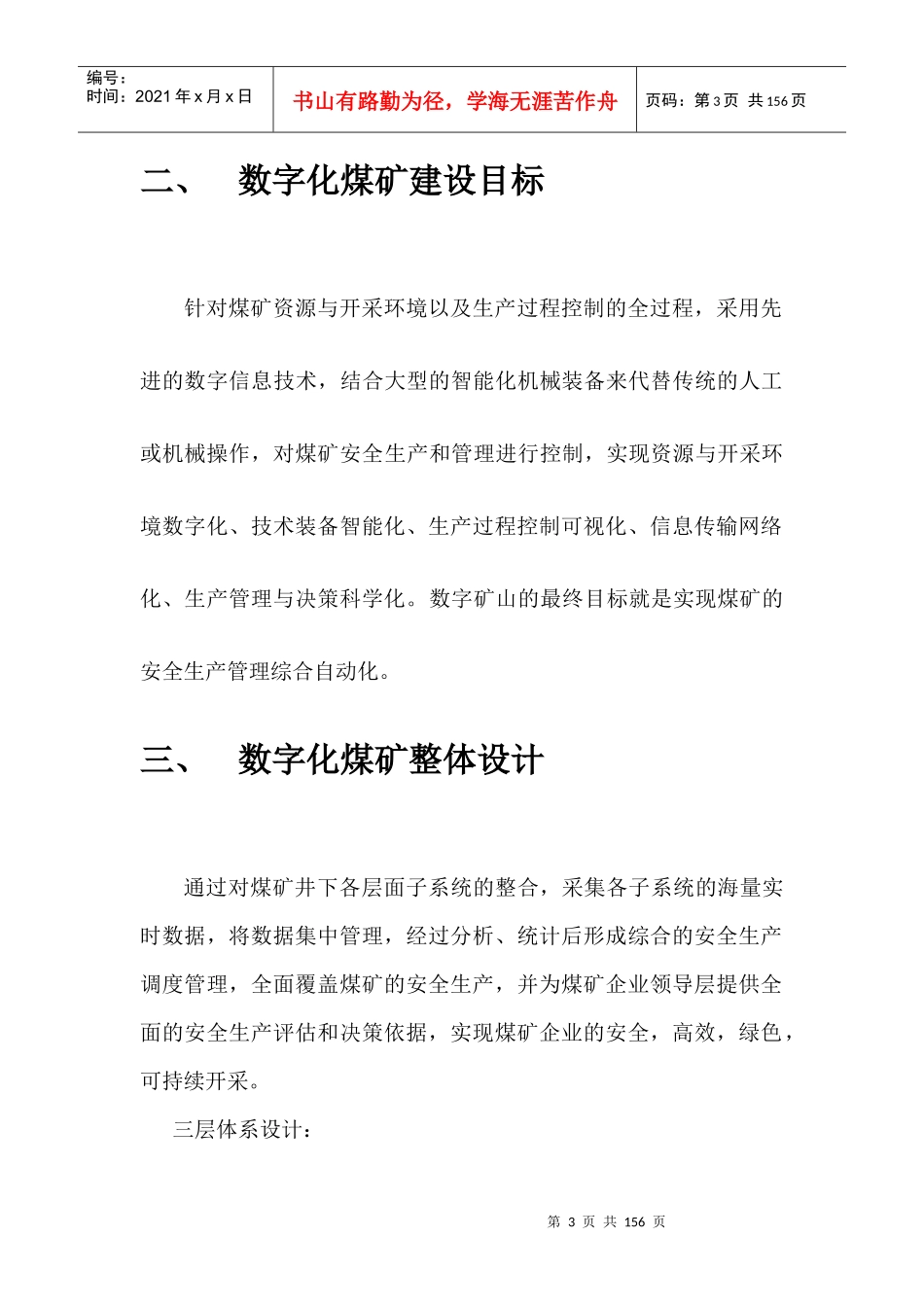

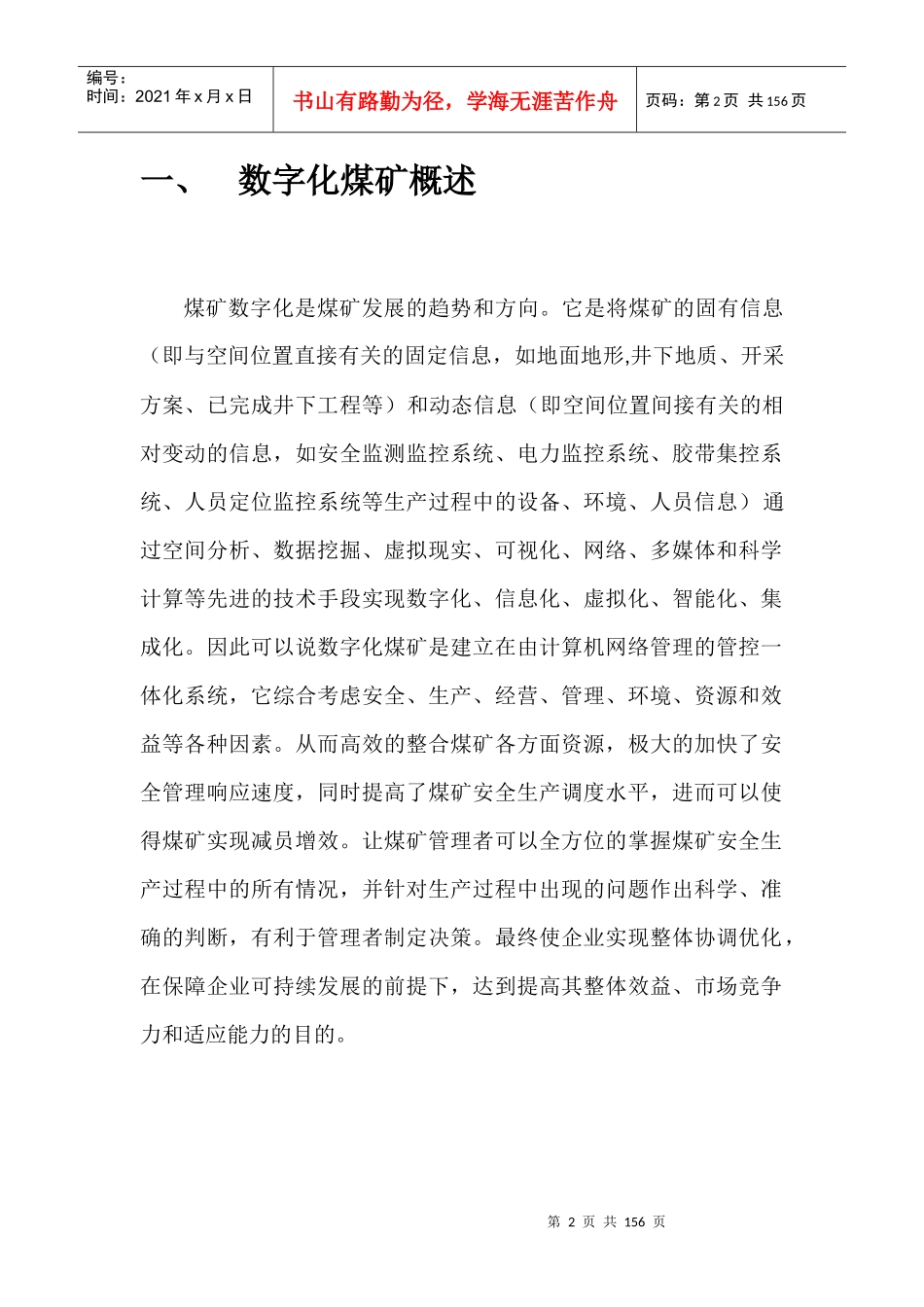

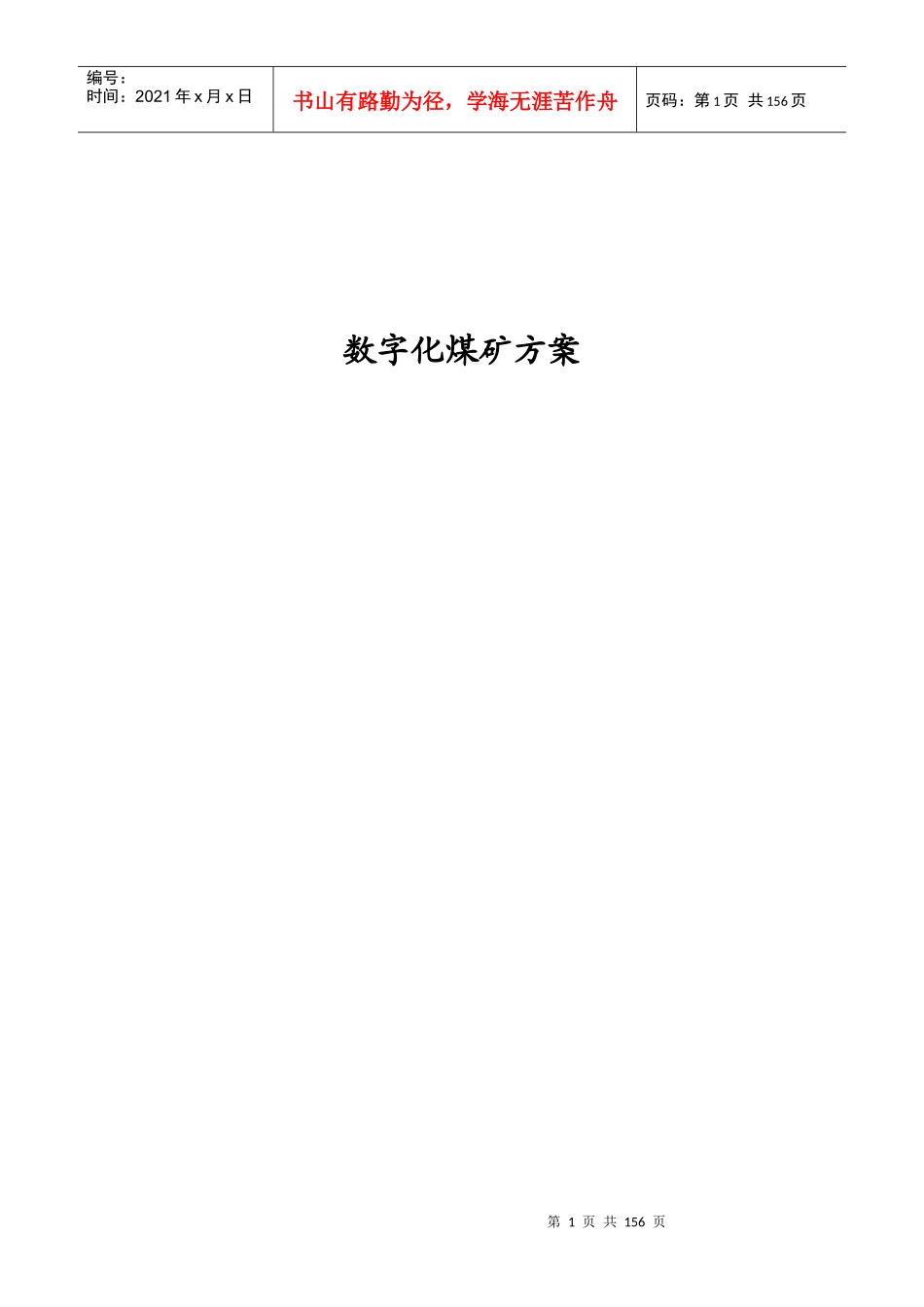

第1页共156页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共156页数字化煤矿方案第2页共156页第1页共156页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共156页一、数字化煤矿概述煤矿数字化是煤矿发展的趋势和方向。它是将煤矿的固有信息（即与空间位置直接有关的固定信息，如地面地形,井下地质、开采方案、已完成井下工程等）和动态信息（即空间位置间接有关的相对变动的信息，如安全监测监控系统、电力监控系统、胶带集控系统、人员定位监控系统等生产过程中的设备、环境、人员信息）通过空间分析、数据挖掘、虚拟现实、可视化、网络、多媒体和科学计算等先进的技术手段实现数字化、信息化、虚拟化、智能化、集成化。因此可以说数字化煤矿是建立在由计算机网络管理的管控一体化系统，它综合考虑安全、生产、经营、管理、环境、资源和效益等各种因素。从而高效的整合煤矿各方面资源，极大的加快了安全管理响应速度，同时提高了煤矿安全生产调度水平，进而可以使得煤矿实现减员增效。让煤矿管理者可以全方位的掌握煤矿安全生产过程中的所有情况，并针对生产过程中出现的问题作出科学、准确的判断，有利于管理者制定决策。最终使企业实现整体协调优化，在保障企业可持续发展的前提下，达到提高其整体效益、市场竞争力和适应能力的目的。第3页共156页第2页共156页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共156页二、数字化煤矿建设目标针对煤矿资源与开采环境以及生产过程控制的全过程，采用先进的数字信息技术，结合大型的智能化机械装备来代替传统的人工或机械操作，对煤矿安全生产和管理进行控制，实现资源与开采环境数字化、技术装备智能化、生产过程控制可视化、信息传输网络化、生产管理与决策科学化。数字矿山的最终目标就是实现煤矿的安全生产管理综合自动化。三、数字化煤矿整体设计通过对煤矿井下各层面子系统的整合，采集各子系统的海量实时数据，将数据集中管理，经过分析、统计后形成综合的安全生产调度管理，全面覆盖煤矿的安全生产，并为煤矿企业领导层提供全面的安全生产评估和决策依据，实现煤矿企业的安全，高效，绿色，可持续开采。三层体系设计：第4页共156页第3页共156页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共156页第5页共156页第4页共156页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共156页数字化煤矿业务框架第6页共156页第5页共156页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共156页数字化煤矿拓扑图四、数字化煤矿建设内容1.1.工业以太网工业以太网技术是以IEEE802.3为技术基础，首先解决了数据传输的实时性、可靠性，其次解决了以太网不能组成快速冗余环型网络且不能快速收敛的问题，再次解决了商用以太网技术在恶劣的电磁、高温、高湿、爆炸等环境中长期使用丢包的难题。第7页共156页第6页共156页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共156页工业以太网技术是以IEEE802.3标准全双工、线速转发的以太网技术为基础，其传输带宽由100Mit/s、1Git/s到10Git/s，在任何状态下全线速转发不丢包。同时，工业以太网技术还承继了以太网技术的VLAN技术、优先级技术、组播技术、广播风暴抑制技术等特点，在硬件技术上实现了设备的本质安全，低耗节能。现阶段，工业以太网技术发展比较成熟，广泛应用于煤矿、铁路、电力等行业。在煤矿行业，工业以太网技术可实现将整个矿井的主要生产单位地点构建到一个网络平台上，同时在环网网络的关键地点设置交换机，将附近的PLC等自动化设备接入到交换机上。通过多台交换机在地面和井下形成环网，将地面和井下的各类信号统一传输到调度指挥中心。工业以太网的优点：（1）应用领域第8页共156页第7页共156页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共156页工业以太网交换机是基于成熟的以太网技术，专门针对工业自动化领域而设计和制造的，技术成熟，应用广泛，涉及工业自动化的各个领域，而且经过长期的...
