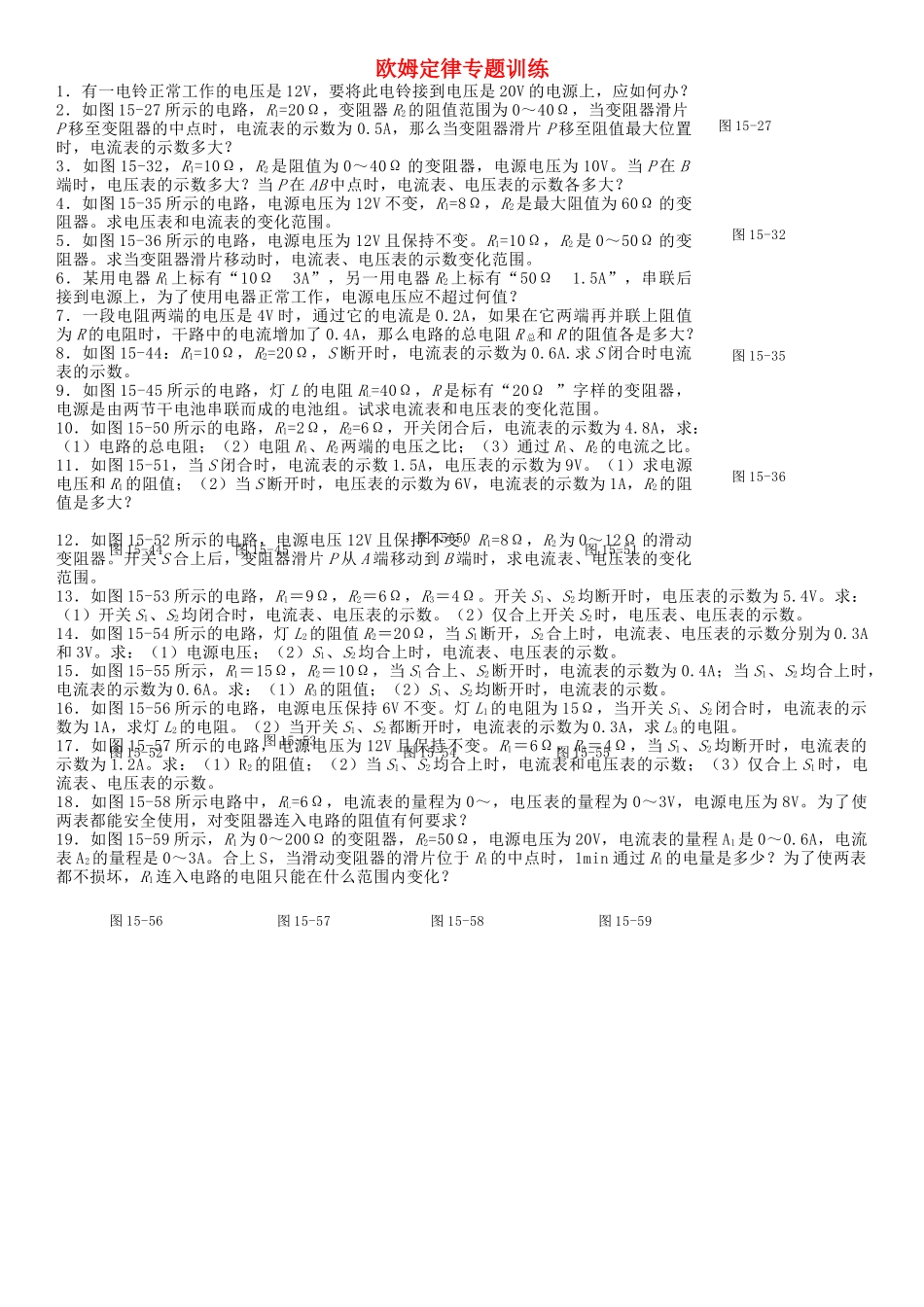

九级物理 欧姆定律专题训练 沪科版VIP免费

欧姆定律专题训练1．有一电铃正常工作的电压是12V，要将此电铃接到电压是20V的电源上，应如何办？2．如图15-27所示的电路，R1=20Ω，变阻器R2的阻值范围为0～40Ω，当变阻器滑片P移至变阻器的中点时，电流表的示数为0.5A，那么当变阻器滑片P移至阻值最大位置时，电流表的示数多大？3．如图15-32，R1=10Ω，R2是阻值为0～40Ω的变阻器，电源电压为10V。当P在B端时，电压表的示数多大？当P在AB中点时，电流表、电压表的示数各多大？4．如图15-35所示的电路，电源电压为12V不变，R1=8Ω，R2是最大阻值为60Ω的变阻器。求电压表和电流表的变化范围。5．如图15-36所示的电路，电源电压为12V且保持不变。R1=10Ω，R2是0～50Ω的变阻器。求当变阻器滑片移动时，电流表、电压表的示数变化范围。6．某用电器R1上标有“10Ω3A”，另一用电器R2上标有“50Ω1.5A”，串联后接到电源上，为了使用电器正常工作，电源电压应不超过何值？7．一段电阻两端的电压是4V时，通过它的电流是0.2A，如果在它两端再并联上阻值为R的电阻时，干路中的电流增加了0.4A，那么电路的总电阻R总和R的阻值各是多大？8．如图15-44：R1=10Ω，R2=20Ω，S断开时，电流表的示数为0.6A.求S闭合时电流表的示数。9．如图15-45所示的电路，灯L的电阻RL=40Ω，R是标有“20Ω”字样的变阻器，电源是由两节干电池串联而成的电池组。试求电流表和电压表的变化范围。10．如图15-50所示的电路，R1=2Ω，R2=6Ω，开关闭合后，电流表的示数为4.8A，求：（1）电路的总电阻；（2）电阻R1、R2两端的电压之比；（3）通过R1、R2的电流之比。11．如图15-51，当S闭合时，电流表的示数1.5A，电压表的示数为9V。（1）求电源电压和R1的阻值；（2）当S断开时，电压表的示数为6V，电流表的示数为1A，R2的阻值是多大？12．如图15-52所示的电路，电源电压12V且保持不变。R1=8Ω，R2为0～12Ω的滑动变阻器。开关S合上后，变阻器滑片P从A端移动到B端时，求电流表、电压表的变化范围。13．如图15-53所示的电路，R1＝9Ω，R2＝6Ω，R3＝4Ω。开关S1、S2均断开时，电压表的示数为5.4V。求：（1）开关S1、S2均闭合时，电流表、电压表的示数。（2）仅合上开关S2时，电压表、电压表的示数。14．如图15-54所示的电路，灯L2的阻值R2＝20Ω，当S1断开，S2合上时，电流表、电压表的示数分别为0.3A和3V。求：（1）电源电压；（2）S1、S2均合上时，电流表、电压表的示数。15．如图15-55所示，R1＝15Ω，R2＝10Ω，当S1合上、S2断开时，电流表的示数为0.4A；当S1、S2均合上时，电流表的示数为0.6A。求：（1）R3的阻值；（2）S1、S2均断开时，电流表的示数。16．如图15-56所示的电路，电源电压保持6V不变。灯L1的电阻为15Ω，当开关S1、S2闭合时，电流表的示数为1A，求灯L2的电阻。（2）当开关S1、S2都断开时，电流表的示数为0.3A，求L3的电阻。17．如图15-57所示的电路，电源电压为12V且保持不变。R1＝6Ω，R3＝4Ω，当S1、S2均断开时，电流表的示数为1.2A。求：（1）R2的阻值；（2）当S1、S2均合上时，电流表和电压表的示数；（3）仅合上S1时，电流表、电压表的示数。18．如图15-58所示电路中，RL=6Ω，电流表的量程为0～，电压表的量程为0～3V，电源电压为8V。为了使两表都能安全使用，对变阻器连入电路的阻值有何要求？19．如图15-59所示，R1为0～200Ω的变阻器，R2=50Ω，电源电压为20V，电流表的量程A1是0～0.6A，电流表A2的量程是0～3A。合上S，当滑动变阻器的滑片位于R1的中点时，1min通过R1的电量是多少？为了使两表都不损坏，R1连入电路的电阻只能在什么范围内变化？图15-27图15-32图15-35图15-36图15-52图15-53图15-54图15-55图15-56图15-57图15-58图15-59图15-44图15-51图15-45图15-50
