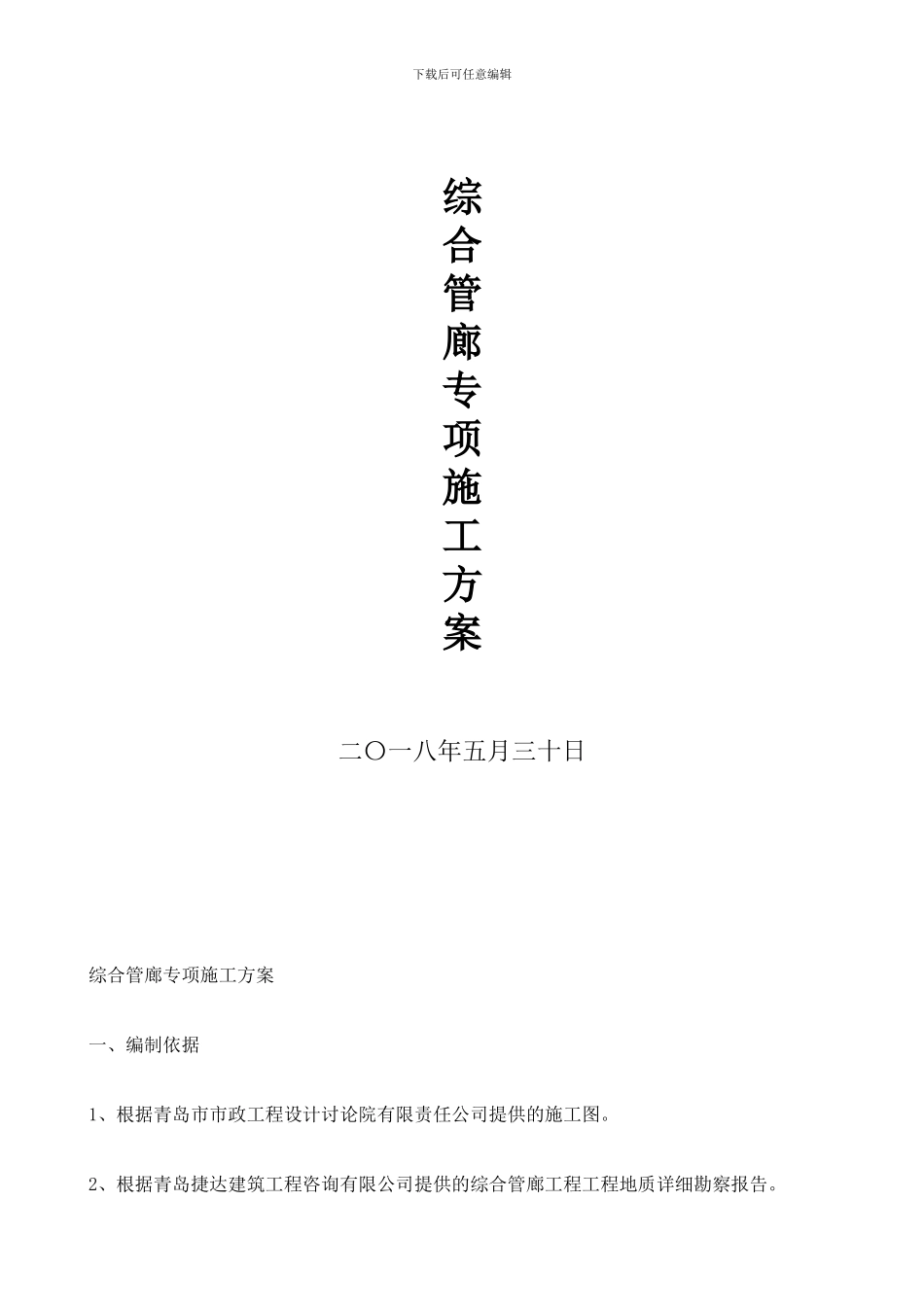

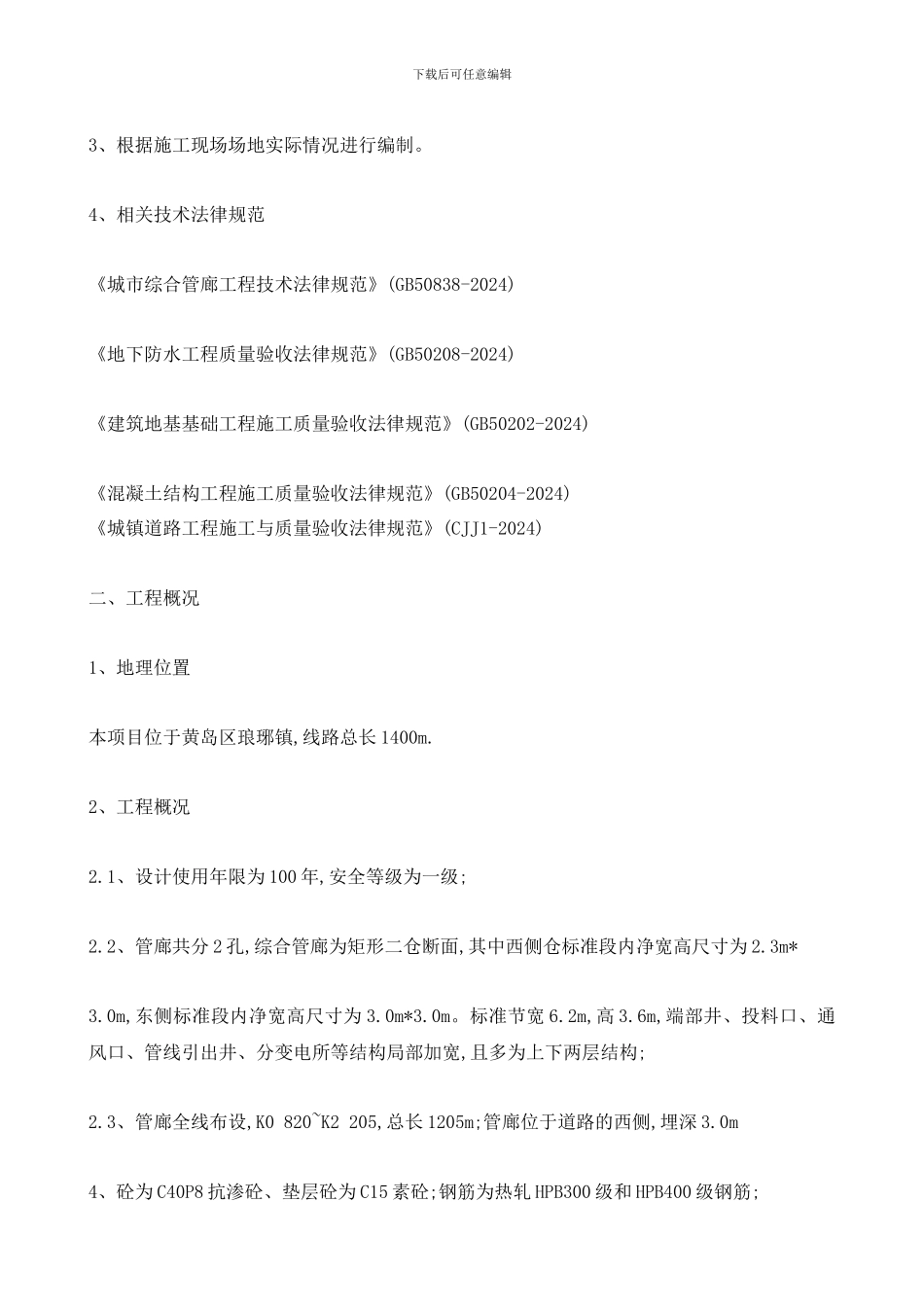

下载后可任意编辑综合管廊专项施工方案二〇一八年五月三十日综合管廊专项施工方案一、编制依据1、根据青岛市市政工程设计讨论院有限责任公司提供的施工图。2、根据青岛捷达建筑工程咨询有限公司提供的综合管廊工程工程地质详细勘察报告。下载后可任意编辑3、根据施工现场场地实际情况进行编制。4、相关技术法律规范《城市综合管廊工程技术法律规范》(GB50838-2024)《地下防水工程质量验收法律规范》(GB50208-2024)《建筑地基基础工程施工质量验收法律规范》(GB50202-2024)《混凝土结构工程施工质量验收法律规范》(GB50204-2024)《城镇道路工程施工与质量验收法律规范》(CJJ1-2024)二、工程概况1、地理位置本项目位于黄岛区琅琊镇,线路总长1400m.2、工程概况2.1、设计使用年限为100年,安全等级为一级;2.2、管廊共分2孔,综合管廊为矩形二仓断面,其中西侧仓标准段内净宽高尺寸为2.3m*3.0m,东侧标准段内净宽高尺寸为3.0m*3.0m。标准节宽6.2m,高3.6m,端部井、投料口、通风口、管线引出井、分变电所等结构局部加宽,且多为上下两层结构;2.3、管廊全线布设,K0820~K2205,总长1205m;管廊位于道路的西侧,埋深3.0m4、砼为C40P8抗渗砼、垫层砼为C15素砼;钢筋为热轧HPB300级和HPB400级钢筋;下载后可任意编辑5、砼保护层迎土侧为5cm,其它部位为3cm;6、变形缝处采纳型号为CB350*8-30带钢边橡胶止水带,变形缝结构两侧采纳3cm双组份聚硫密封胶嵌缝3cm厚;7、底板防水采纳3mm厚自粘聚合物改性沥青砂面防水卷材50mm厚C20细石砼;顶板采纳2mm厚单组份纯聚氨酯防水涂料油毡隔离层50mm厚C20细石砼;侧墙采纳2mm厚单组份纯聚氨酯防水涂料50mm厚聚乙烯泡沫板保护层。8、电力、电缆(信息管线)进出综合管廊采纳DN200专用橡塑预埋件。9、水平施工缝宜设置距底板面以上不小于400mm处,采纳3mm厚30cm宽折边镀锌钢板。10、综合管廊砼强度达到设计要求时,应尽快组织施工验收,待合格后尽快进行基坑回填。11、施工时如遇管廊的同一沉降缝区段穿越不同土层至粉砂岩层,应将该区段范围内岩层超挖500mm并采纳中粗砂回填。三、管廊专项施工方案1、施工流程基坑成形、施工前准备→测量放样→浇筑垫层混凝土→综合管廊底面防水处理→底层钢筋、模板、止水钢板、带钢边止水带→底板钢筋砼浇筑→墙身钢筋、模板,顶板支架要、模板、钢筋→墙身及顶板钢筋砼浇筑→墙身墙身及顶板防水处理→基坑回填2、施工前准备A、由总工组织技术员熟悉图纸,了解设计意图,并进行技术交底,技术员对各施工班组进行技术交底,确保在施工过程中准确无误;下载后可任意编辑B、选择经验丰富的施工班组;C、按设计要求采购各项主体结构所需的材料,包括砼、钢筋、带钢边止水带、止水钢板、各专用预埋导管;D、准备好管廊主体施工所需的各项辅材,包括模板、木方、架管、扣件、止水对拉螺杆、焊条、轧丝、钢筋保护层垫快等;E、准备好各项机械设备,包括模板加工、钢筋加工设备、水泵、焊机、砼震动棒、砼泵送车。3、平整场地采纳挖掘机平整场地,平整范围为综合管廊位置外2米,要求场地平顺。4、测量放样在工程开工前根据建设方提供的基本控制点、基线和水准点等基本数据校测其基本控制点和基线的测量精度,复核其资料和数据的准确性,并将校测和复核的测量成果资料报送监理人审核,必要时在监理人的直接监督下进行复核测量。采纳的测量仪器为DS3水准仪、J全站仪,均在进场前作精确校正。测量前,详细了解设计图纸、施工法律规范的要求,选择正确的测量方法,清除所有有碍测量放样工作的障碍物。并搜集施工区域现有的地形图和必要的地质资料和规划设计阶段所设的平面和高程控制网成果,然后进行测量,并设立控制桩。所有测量的记录及计算成果必须保证清楚,然后报监理工程师审核,审核认证后才能对施工区内的分部分项工程按施工程序进行放样。放样后,样线关键控制点必须设立重点控制桩,并加以醒目标志标定。同时将放样方案及有关参数报监理工程师审批,每项工序在开工前都必须进行复核。对综合管廊平面位置进行放样,放样位置为综合管廊基坑开挖线位置,直线段每20米一个桩,曲线段每10米一个桩,桩与桩之间撒白石灰,每个桩标明下挖深度。5、基坑支护及开挖下载后可任意编辑A、基坑开挖...
