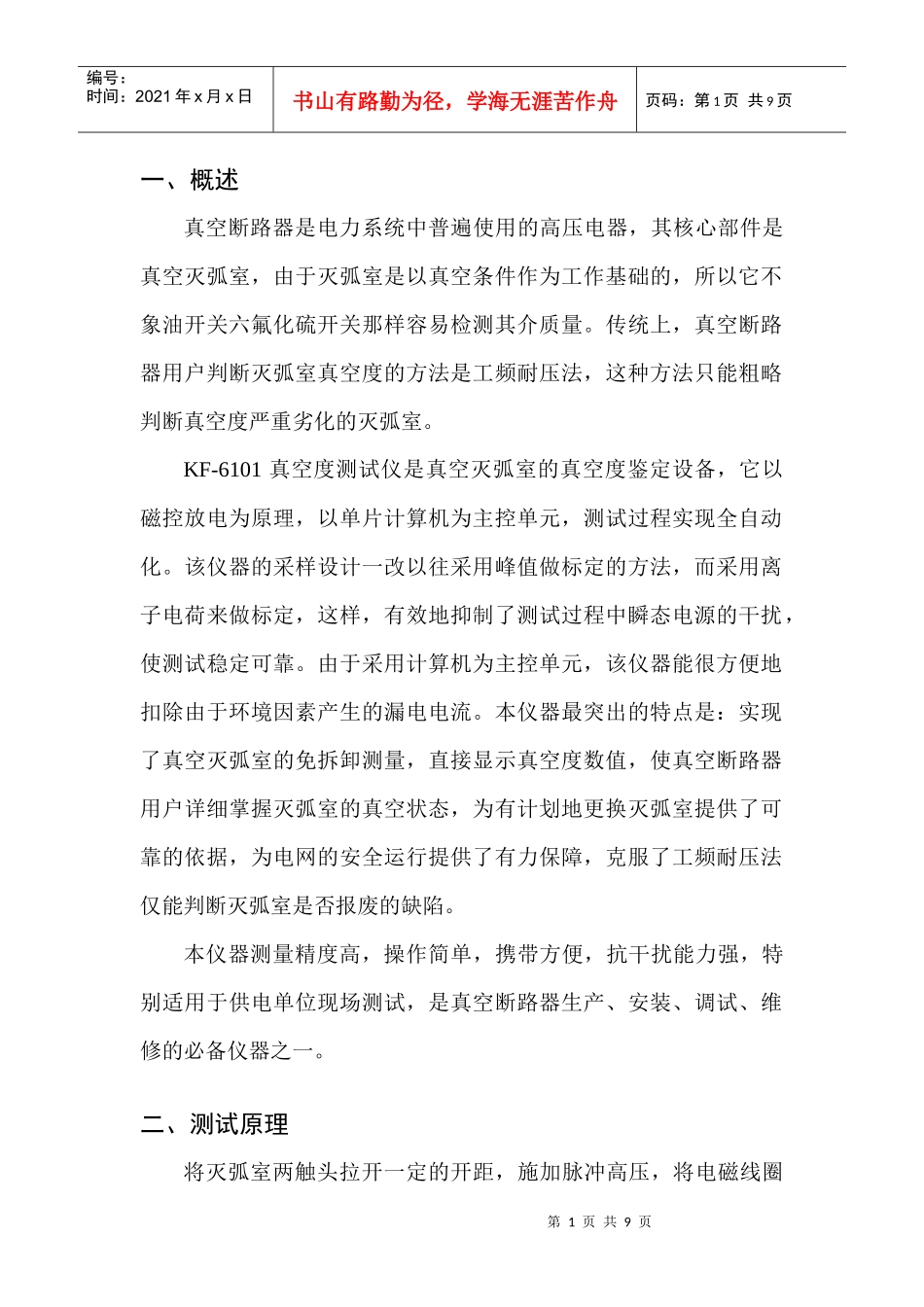

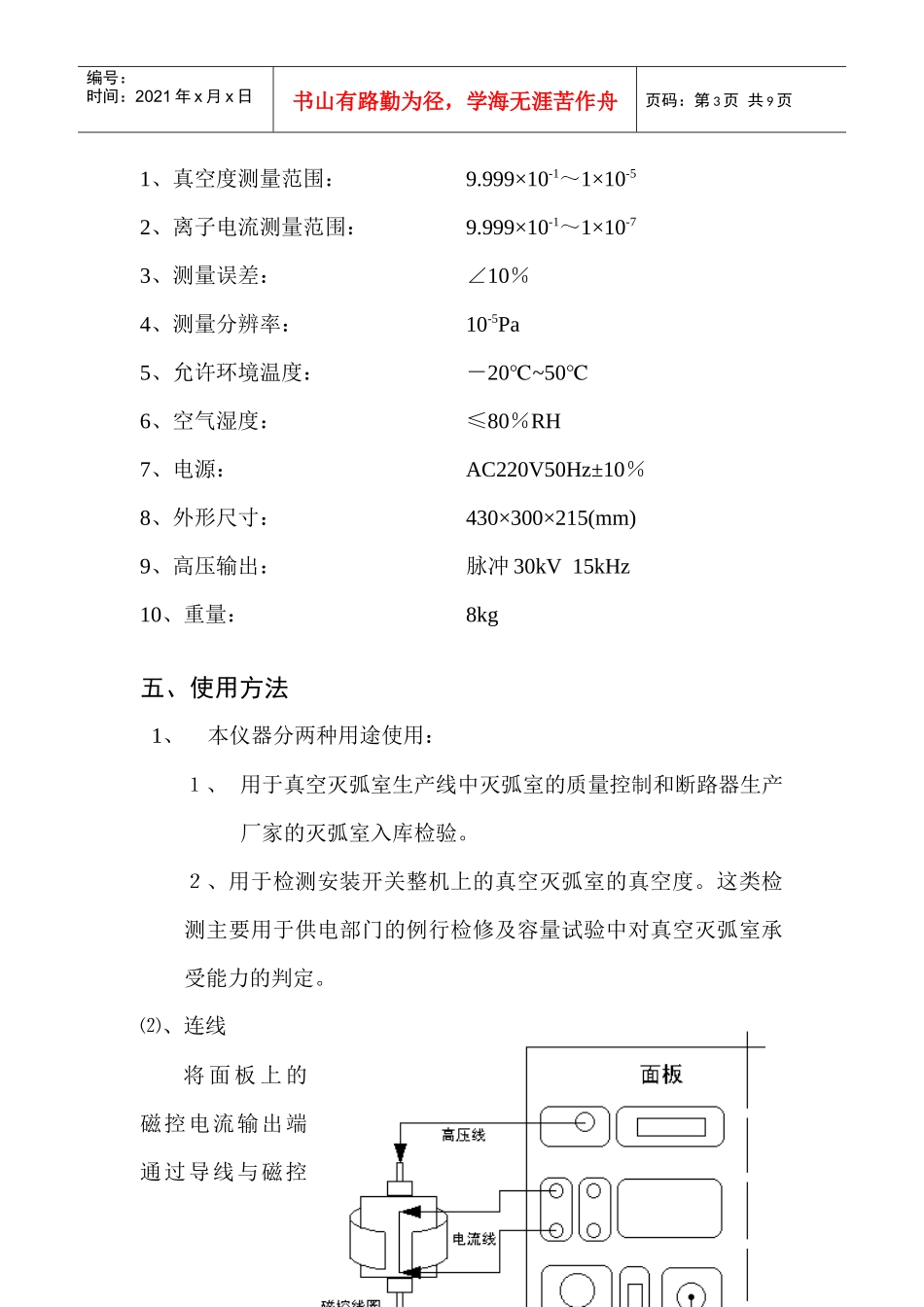

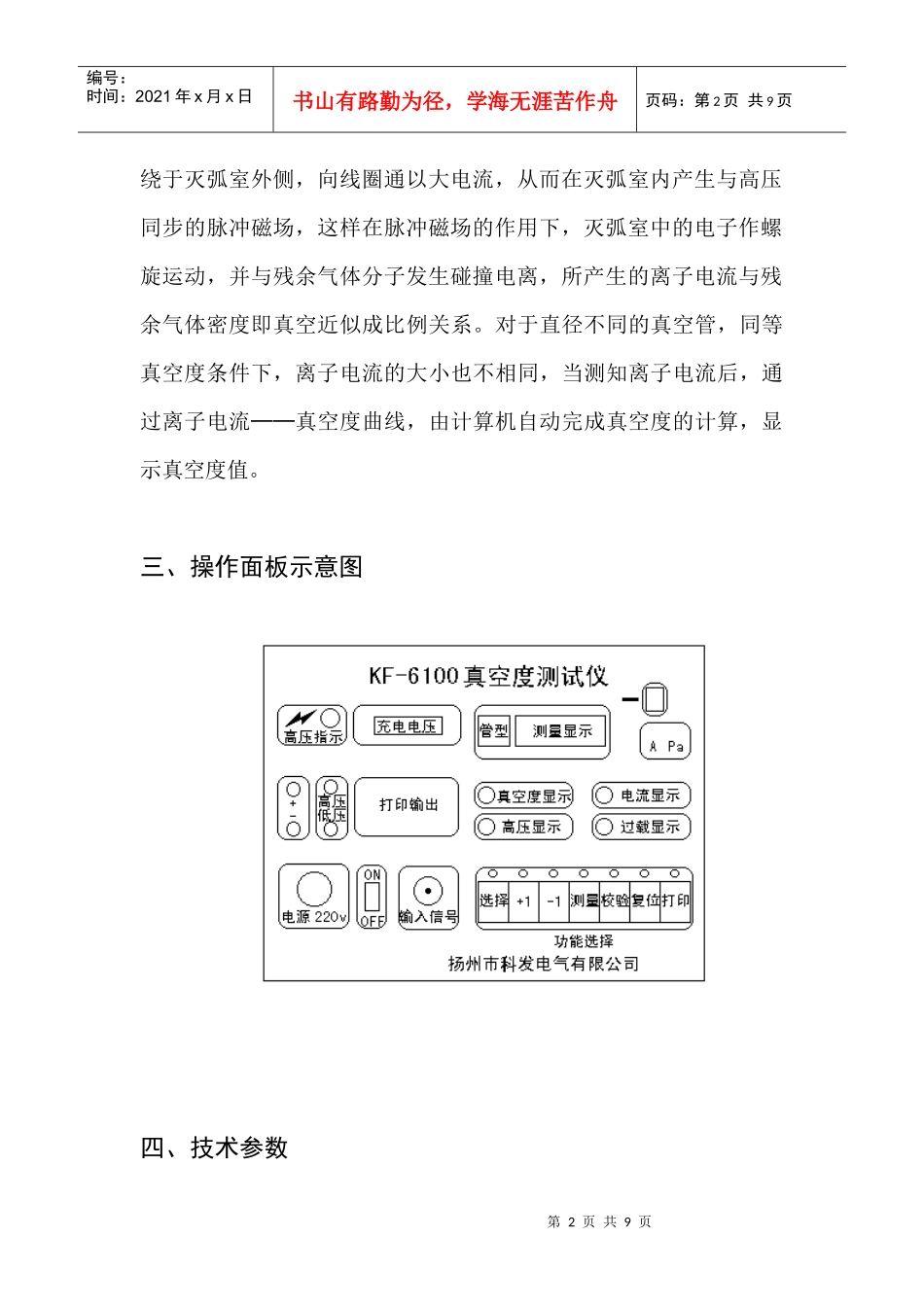

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页一、概述真空断路器是电力系统中普遍使用的高压电器，其核心部件是真空灭弧室，由于灭弧室是以真空条件作为工作基础的，所以它不象油开关六氟化硫开关那样容易检测其介质量。传统上，真空断路器用户判断灭弧室真空度的方法是工频耐压法，这种方法只能粗略判断真空度严重劣化的灭弧室。KF-6101真空度测试仪是真空灭弧室的真空度鉴定设备，它以磁控放电为原理，以单片计算机为主控单元，测试过程实现全自动化。该仪器的采样设计一改以往采用峰值做标定的方法，而采用离子电荷来做标定，这样，有效地抑制了测试过程中瞬态电源的干扰，使测试稳定可靠。由于采用计算机为主控单元，该仪器能很方便地扣除由于环境因素产生的漏电电流。本仪器最突出的特点是：实现了真空灭弧室的免拆卸测量，直接显示真空度数值，使真空断路器用户详细掌握灭弧室的真空状态，为有计划地更换灭弧室提供了可靠的依据，为电网的安全运行提供了有力保障，克服了工频耐压法仅能判断灭弧室是否报废的缺陷。本仪器测量精度高，操作简单，携带方便，抗干扰能力强，特别适用于供电单位现场测试，是真空断路器生产、安装、调试、维修的必备仪器之一。二、测试原理将灭弧室两触头拉开一定的开距，施加脉冲高压，将电磁线圈第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页绕于灭弧室外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场，这样在脉冲磁场的作用下，灭弧室中的电子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空近似成比例关系。对于直径不同的真空管，同等真空度条件下，离子电流的大小也不相同，当测知离子电流后，通过离子电流──真空度曲线，由计算机自动完成真空度的计算，显示真空度值。三、操作面板示意图四、技术参数第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页1、真空度测量范围：9.999×10-1～1×10-52、离子电流测量范围：9.999×10-1～1×10-73、测量误差：∠10％4、测量分辨率：10-5Pa5、允许环境温度：－20~50℃℃6、空气湿度：≤80％RH7、电源：AC220V50Hz±10％8、外形尺寸：430×300×215(mm)9、高压输出：脉冲30kV15kHz10、重量：8kg五、使用方法1、本仪器分两种用途使用：１、用于真空灭弧室生产线中灭弧室的质量控制和断路器生产厂家的灭弧室入库检验。２、用于检测安装开关整机上的真空灭弧室的真空度。这类检测主要用于供电部门的例行检修及容量试验中对真空灭弧室承受能力的判定。⑵、连线将面板上的磁控电流输出端通过导线与磁控第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页线圈相连，使灭弧室触头至于分状态，(线圈套于灭弧室外)将高压线和信号输入线分别接灭弧室的动端与静端。注意，高压线应悬空。(如上图所示)注意：线圈与高压输出端应留有足够距离。检查连线正确后便可开机。将仪器面板的电源开关键按向“ＯＮ”，显示屏最高位即显示闪烁“Ｐ.”字，说明仪器运行正常，若不显示Ｐ,则按一下复位键便会显示Ｐ，否则主机有故障，以上正常后便可以测量。⑶、管型选择测量时首先选择管型，仪器内已存入多种管型，具体见后附表格。１、管型选择操作方式：按[选择键]使其指示灯亮，用[＋键]或[－键]调管型参数，当管型显示器与所测管型代号一致时便可，再按[选择键]使其指示灯灭，按[测量键]使其指示灯亮，仪器处于测量状态。２、若说明书中没有给出要测的管型时，可用尺寸相近，接线方式相同的管型代替。３、如果没有可代用的参数，则可按[校验键]，这样可直接给出电离电流，一般来说，电离电流(Ａ)较真空度(Ｐa)小２个数量级。⑷、测量按键均处于无效状态或仅[校验键]有效时，按下[测量键]，仪器便自动完成所有测量、计算、显示、全过程，直接给出灭弧室的真空度值(或电流值)。若需打印测量结果，再按打印键，则直接打印出第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学...
