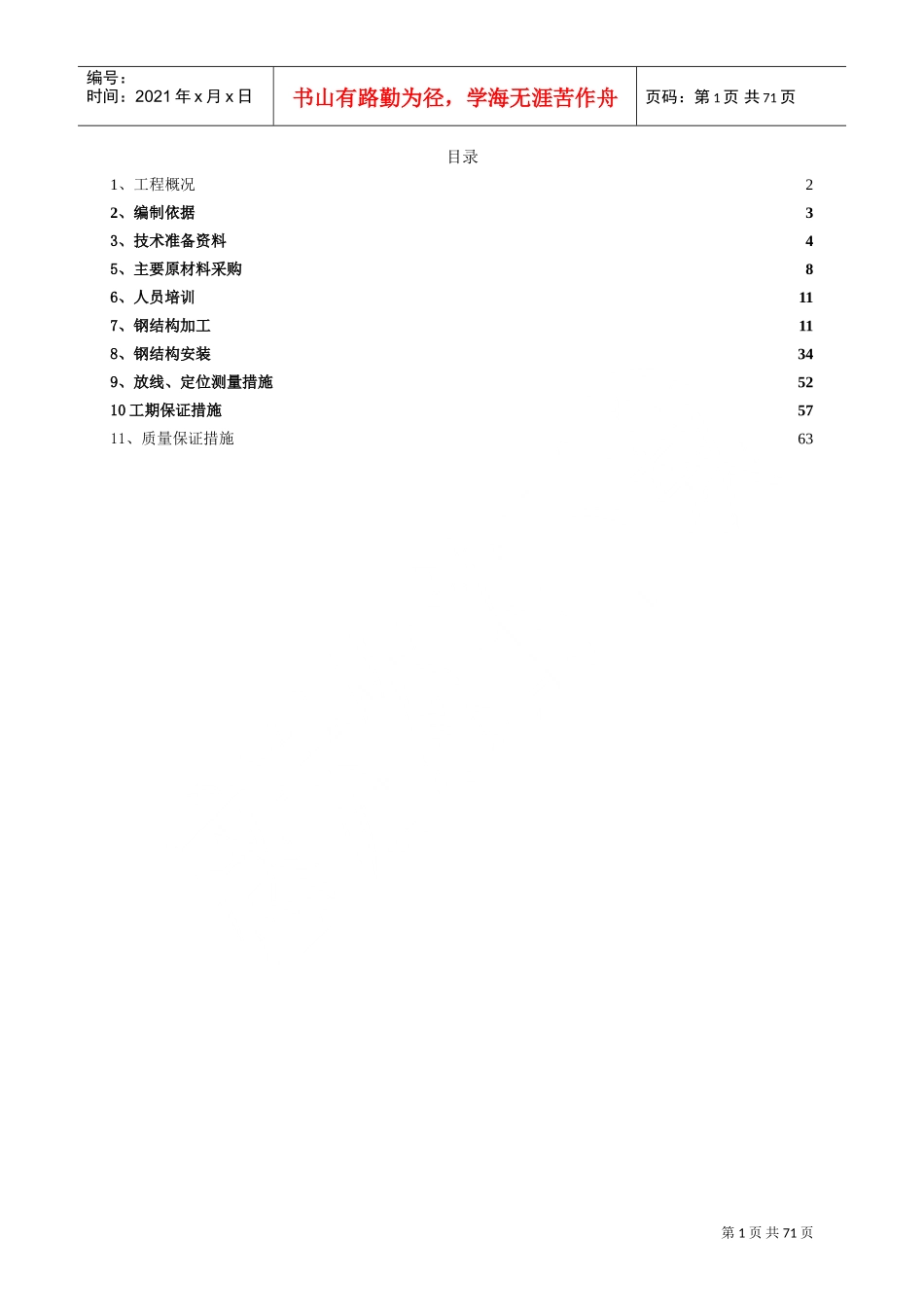

第1页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共71页目录1、工程概况22、编制依据33、技术准备资料45、主要原材料采购86、人员培训117、钢结构加工118、钢结构安装349、放线、定位测量措施5210工期保证措施5711、质量保证措施63第2页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共71页1、工程概况1.1简介1.1.1上海梅山钢铁股份有限公司15号门异地改造工程，由江苏省建筑园林设计院有限公司设计，上海宝钢工程咨询有限公司监理，南京六方建设工程有限公司施工。主要建（构）筑物包括：大门、沥青道路、彩色透水砼人行道及围墙。大门建筑高度为5.650m,局部10.600m,结构体系为轻型钢框架结构体系；外墙为干挂石材、点承式玻璃幕墙及干挂锈板饰面，本施工方案主要包括大门的基础及钢结构部分，外立面装饰待二次装修深化后再进行施工方案的编制。本工程基础类型为钢筋砼整板基础。基础上部结构为钢结构。1.1.2钢构件抛丸除锈，除锈等级Sa2.5,构件表面涂装采用无机富锌防锈漆（二遍，总厚度70um）+环氧云铁防锈中间漆（二遍，总厚度110um）+聚氨酯面漆（三遍，总厚度70um）,防火耐火等级为2级。1.1.3摩擦面采用10.9级扭剪型高强螺栓连接，摩擦面抗滑移系数为0.45。1.1.4建筑物设计使用年限50年，地基基础设计等级为丙级。1.1.5基础土方开挖后待设计及地勘、项目单位、监理单位确认后方可进行下道工序施工、八号路南侧基坑需进行处理；待确认后按处理方案进行施工。1.1.6钢结构施工阶段的划分1.1.6.1工厂加工制作阶段1.1.6.2构件运输阶段1.1.6.3现场拼装阶段1.1.6.4现场安装阶段1.2工程重点、难点1.2.1、钢柱、钢梁安装精度要求很高，钢构件制作拼装尺寸精度以及埋件角度控制难度大，直接关系到现场的安装质量，所以对每道工序的精度控制是保证工程质量的重点和难点。1.2.2、工程钢构件在焊接时必须采取措施防止焊接裂纹和变形的产生。采取合理的焊接工艺控制和减少焊接变形和焊接质量的是焊接工艺的重点和难点。1.2.3由于本工程主要构件的外形尺寸较大，考虑生产运输，部分需在现场拼装，如何保第3页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共71页证现场拼装质量，协调好拼装及安装的交叉作业是保证施工质量和进度的重点和难点。1.2.4、为减少高空作业，保证施工安全和质量，要求钢结构部件尽量在加工厂进行拼装出厂；运输不方便的钢构部件进施工现场后，也提前尽量在地面进行拼装后进行吊装。因此合理有效的吊装方案是安装的重点和难点。1.3现场施工条件由于本工程构件较多且总体施工进度非常紧迫，因此吊装以及土建在施工现场施工时，在时间、空间等方面有重叠交叉，为保证钢结构施工工期，对此我公司将充分利用历年来参与各类似钢结构工程建设的经验，花大力气挖掘潜力，尽量减少对同时施工的其它工程的影响，保证整个工程的施工周期。1.3.2道路、场地钢结构安装前应保证基本的道路、材料堆放、预拼装和吊装的场地要求。构件拼装区和吊车行走路线、场地便道要求达到通行重型货车标准，由于本工程位于五号路与八号路交叉口，交通方便，便于钢构运输及吊装。1.3.3施工临水、临电情况现场施工的临时用水、用电，将根据现场施工条件按照“施工临水临电平面布置图”施工完成，在钢结构工程施工安装前，确保现场具备钢结构进入现场的施工条件。2、编制依据2.1设计图纸、经设计签证同意的生产厂家细化设计图纸。2.2地方政府有关政策规定。2.3国家规范《建设工程施工质量验收统一标准》（GB50300-2013）《建筑地基处理技术规范》（JGJ79-2010）《钢结构工程施工质量验收规范》（GB50205－2001）《建筑钢结构焊接技术规程》（JGJ81－2002）《钢焊缝手工超声波探伤方法和探伤结果分级》（JGJ11145-2011）《低合金高强度结构钢》（GB/T1591-2008）《气体保护焊用钢丝》（GB/T14958）《钢结构高强度螺栓连接技术规程》（JGJ82-2011）《紧固件机械性能、螺栓、螺钉和螺柱》（GB3098.1-2000）《钢结构焊接规范》（GB50661-2011）第4页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作...
