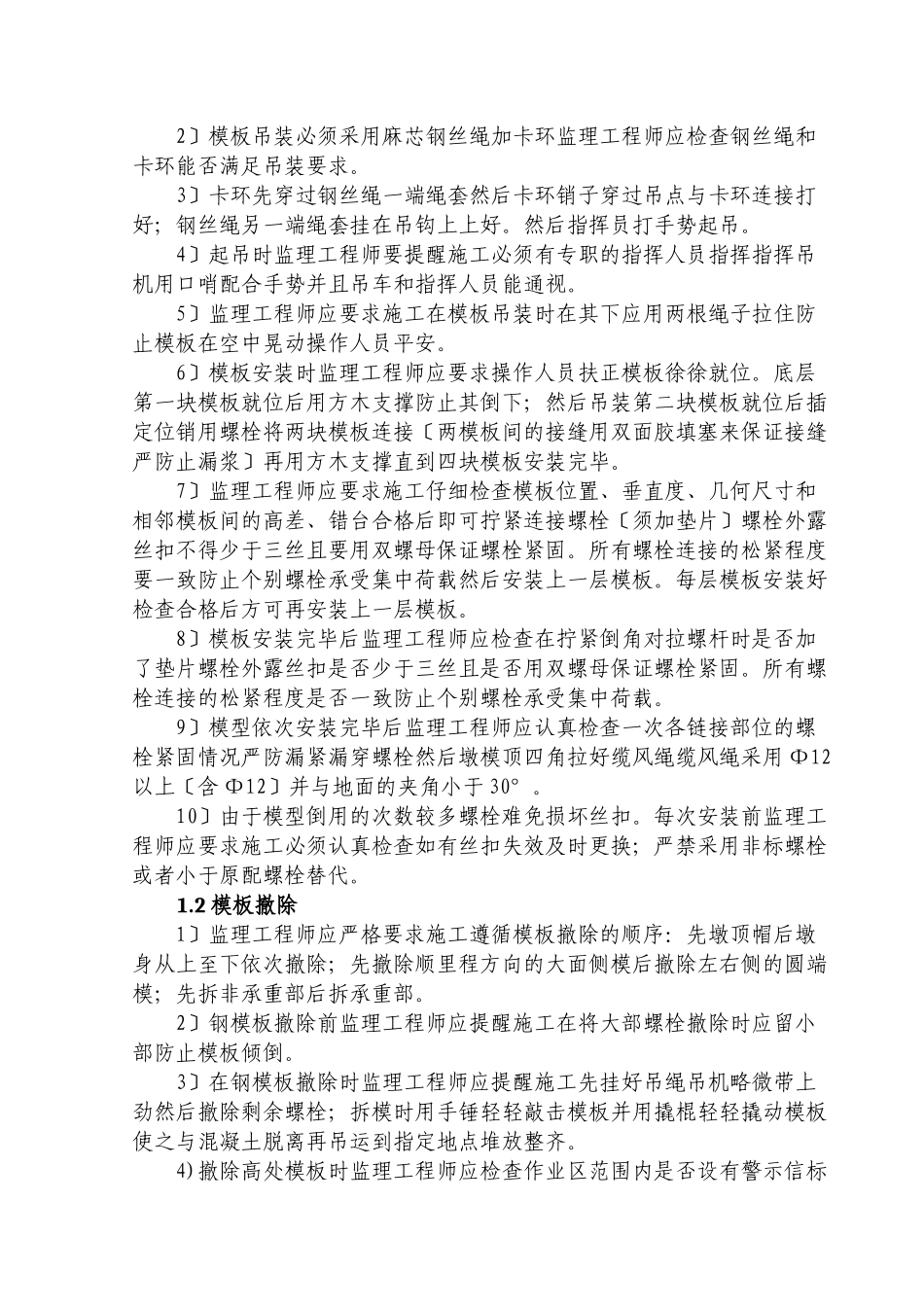

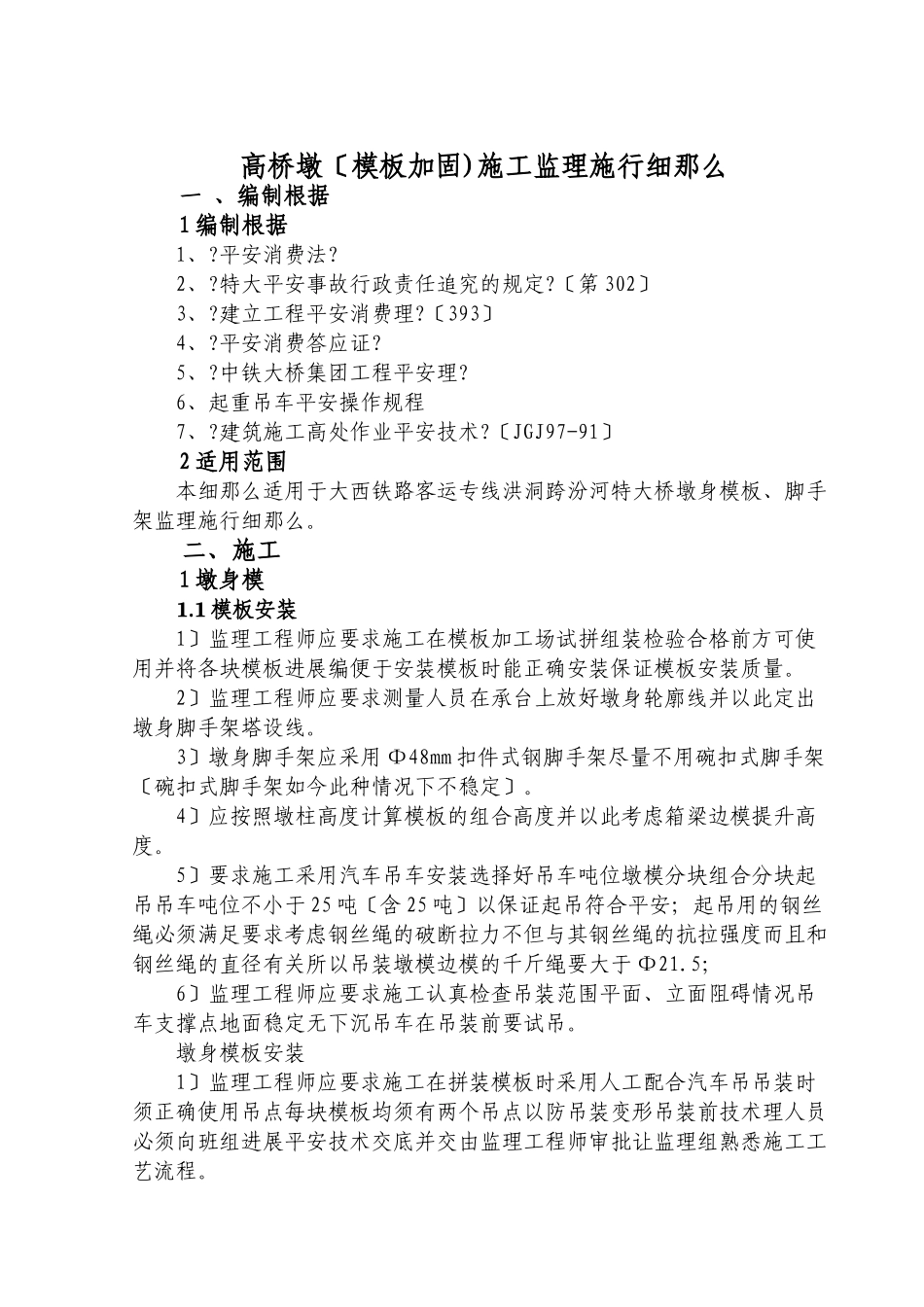

高桥墩〔模板加固)施工监理施行细那么一、编制根据1编制根据1、?平安消费法?2、?特大平安事故行政责任追究的规定?〔第302〕3、?建立工程平安消费理?〔393〕4、?平安消费答应证?5、?中铁大桥集团工程平安理?6、起重吊车平安操作规程7、?建筑施工高处作业平安技术?〔JGJ97-91〕2适用范围本细那么适用于大西铁路客运专线洪洞跨汾河特大桥墩身模板、脚手架监理施行细那么。二、施工1墩身模1.1模板安装1〕监理工程师应要求施工在模板加工场试拼组装检验合格前方可使用并将各块模板进展编便于安装模板时能正确安装保证模板安装质量。2〕监理工程师应要求测量人员在承台上放好墩身轮廓线并以此定出墩身脚手架塔设线。3〕墩身脚手架应采用Φ48mm扣件式钢脚手架尽量不用碗扣式脚手架〔碗扣式脚手架如今此种情况下不稳定〕。4〕应按照墩柱高度计算模板的组合高度并以此考虑箱梁边模提升高度。5〕要求施工采用汽车吊车安装选择好吊车吨位墩模分块组合分块起吊吊车吨位不小于25吨〔含25吨〕以保证起吊符合平安；起吊用的钢丝绳必须满足要求考虑钢丝绳的破断拉力不但与其钢丝绳的抗拉强度而且和钢丝绳的直径有关所以吊装墩模边模的千斤绳要大于Φ21.5；6〕监理工程师应要求施工认真检查吊装范围平面、立面阻碍情况吊车支撑点地面稳定无下沉吊车在吊装前要试吊。墩身模板安装1〕监理工程师应要求施工在拼装模板时采用人工配合汽车吊吊装时须正确使用吊点每块模板均须有两个吊点以防吊装变形吊装前技术理人员必须向班组进展平安技术交底并交由监理工程师审批让监理组熟悉施工工艺流程。2〕模板吊装必须采用麻芯钢丝绳加卡环监理工程师应检查钢丝绳和卡环能否满足吊装要求。3〕卡环先穿过钢丝绳一端绳套然后卡环销子穿过吊点与卡环连接打好；钢丝绳另一端绳套挂在吊钩上上好。然后指挥员打手势起吊。4〕起吊时监理工程师要提醒施工必须有专职的指挥人员指挥指挥吊机用口哨配合手势并且吊车和指挥人员能通视。5〕监理工程师应要求施工在模板吊装时在其下应用两根绳子拉住防止模板在空中晃动操作人员平安。6〕模板安装时监理工程师应要求操作人员扶正模板徐徐就位。底层第一块模板就位后用方木支撑防止其倒下；然后吊装第二块模板就位后插定位销用螺栓将两块模板连接〔两模板间的接缝用双面胶填塞来保证接缝严防止漏浆〕再用方木支撑直到四块模板安装完毕。7〕监理工程师应要求施工仔细检查模板位置、垂直度、几何尺寸和相邻模板间的高差、错台合格后即可拧紧连接螺栓〔须加垫片〕螺栓外露丝扣不得少于三丝且要用双螺母保证螺栓紧固。所有螺栓连接的松紧程度要一致防止个别螺栓承受集中荷载然后安装上一层模板。每层模板安装好检查合格后方可再安装上一层模板。8〕模板安装完毕后监理工程师应检查在拧紧倒角对拉螺杆时是否加了垫片螺栓外露丝扣是否少于三丝且是否用双螺母保证螺栓紧固。所有螺栓连接的松紧程度是否一致防止个别螺栓承受集中荷载。9〕模型依次安装完毕后监理工程师应认真检查一次各链接部位的螺栓紧固情况严防漏紧漏穿螺栓然后墩模顶四角拉好缆风绳缆风绳采用Φ12以上〔含Φ12〕并与地面的夹角小于30°。10〕由于模型倒用的次数较多螺栓难免损坏丝扣。每次安装前监理工程师应要求施工必须认真检查如有丝扣失效及时更换；严禁采用非标螺栓或者小于原配螺栓替代。1.2模板撤除1〕监理工程师应严格要求施工遵循模板撤除的顺序：先墩顶帽后墩身从上至下依次撤除；先撤除顺里程方向的大面侧模后撤除左右侧的圆端模；先拆非承重部后拆承重部。2〕钢模板撤除前监理工程师应提醒施工在将大部螺栓撤除时应留小部防止模板倾倒。3〕在钢模板撤除时监理工程师应提醒施工先挂好吊绳吊机略微带上劲然后撤除剩余螺栓；拆模时用手锤轻轻敲击模板并用撬棍轻轻撬动模板使之与混凝土脱离再吊运到指定地点堆放整齐。4)撤除高处模板时监理工程师应检查作业区范围内是否设有警示信标志和警示牌作业区及进出口是否设有专人负责平安巡视严禁非操作人员进入作业区。2脚手架2.1搭设脚手架a、监理工程师应要求施工严格遵循平台搭设施工顺序；在承台上弹线、立杆定位→摆放扫地杆→立杆与扫地杆扣紧→搭扫地小横杆并...
