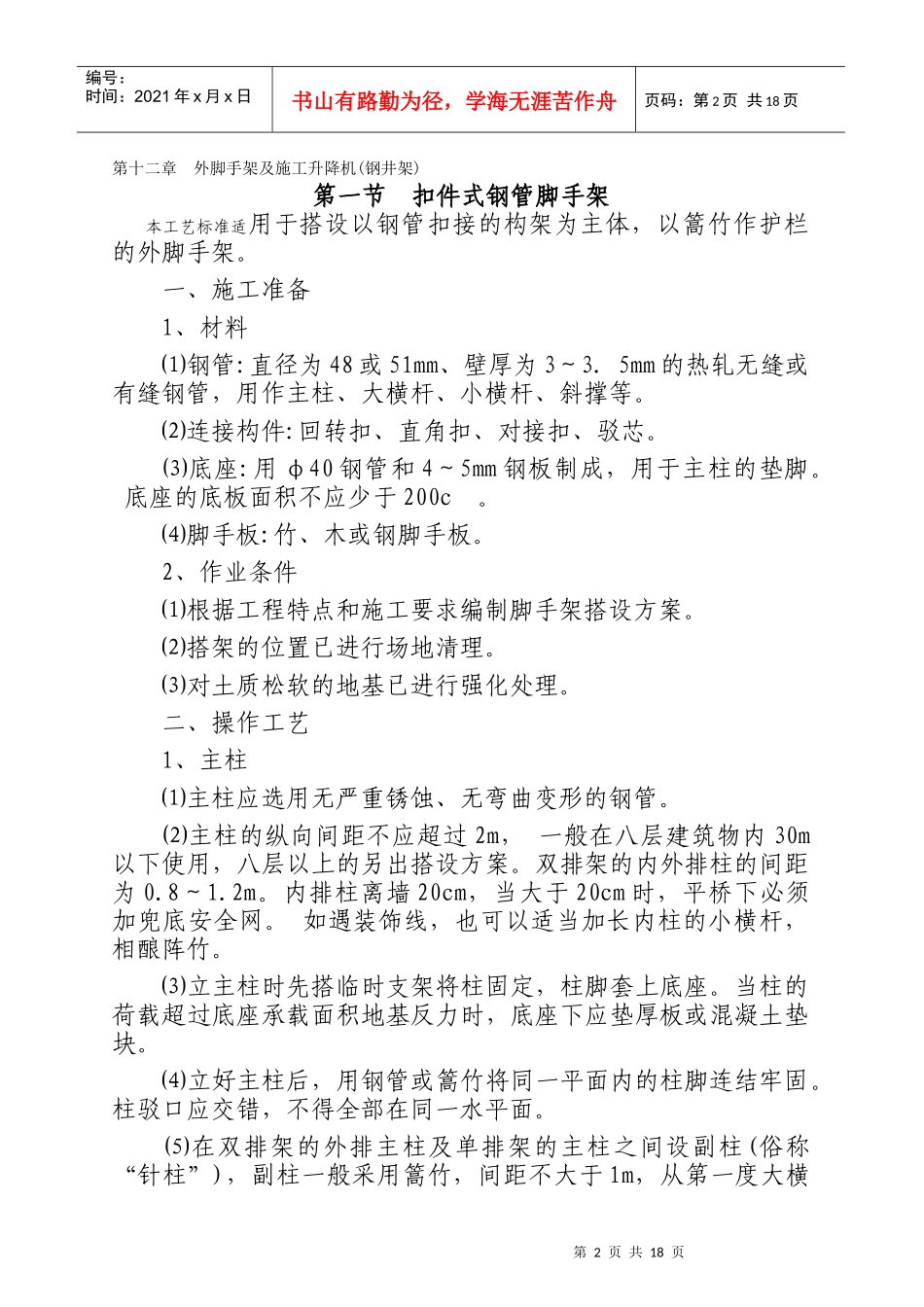

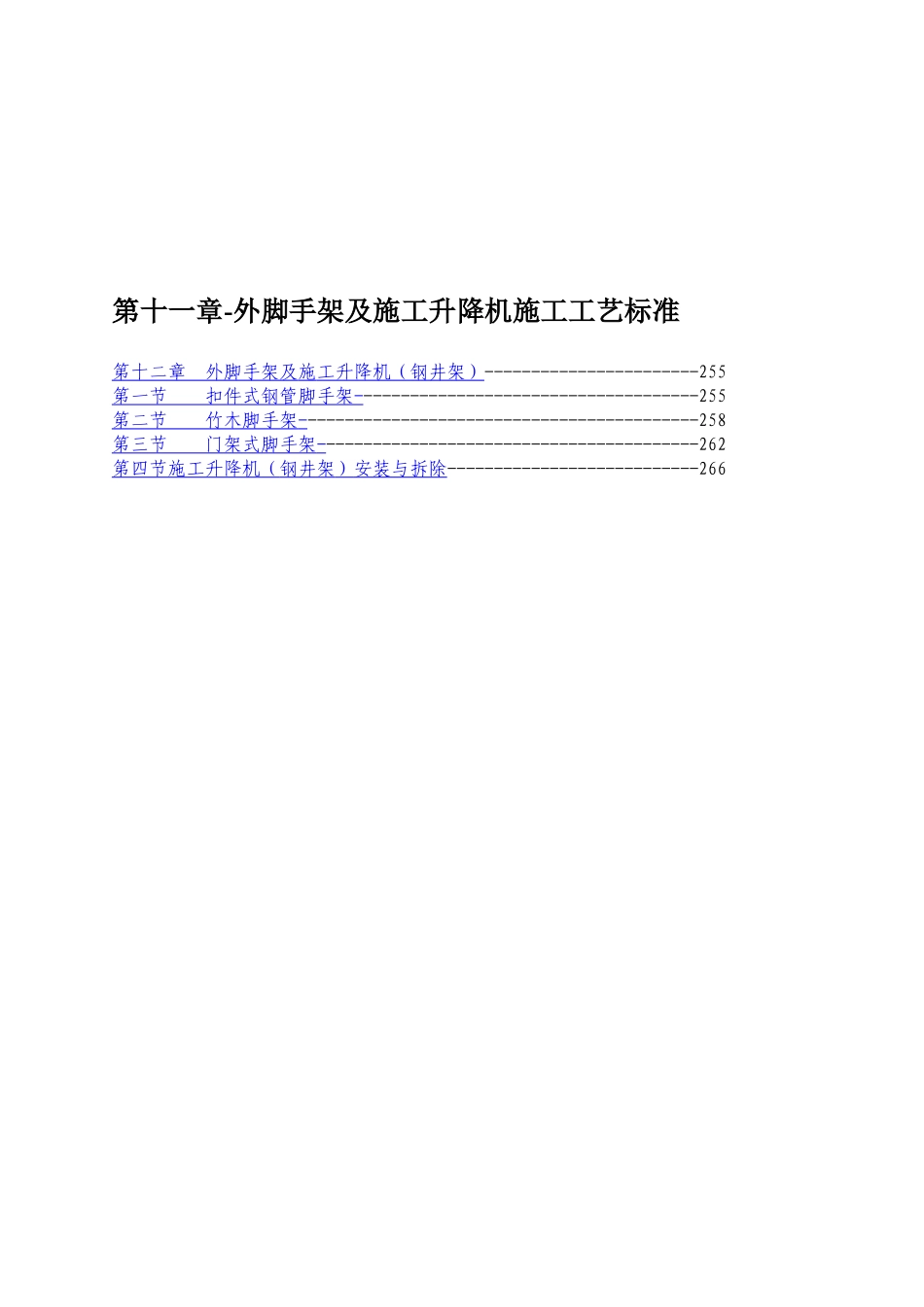

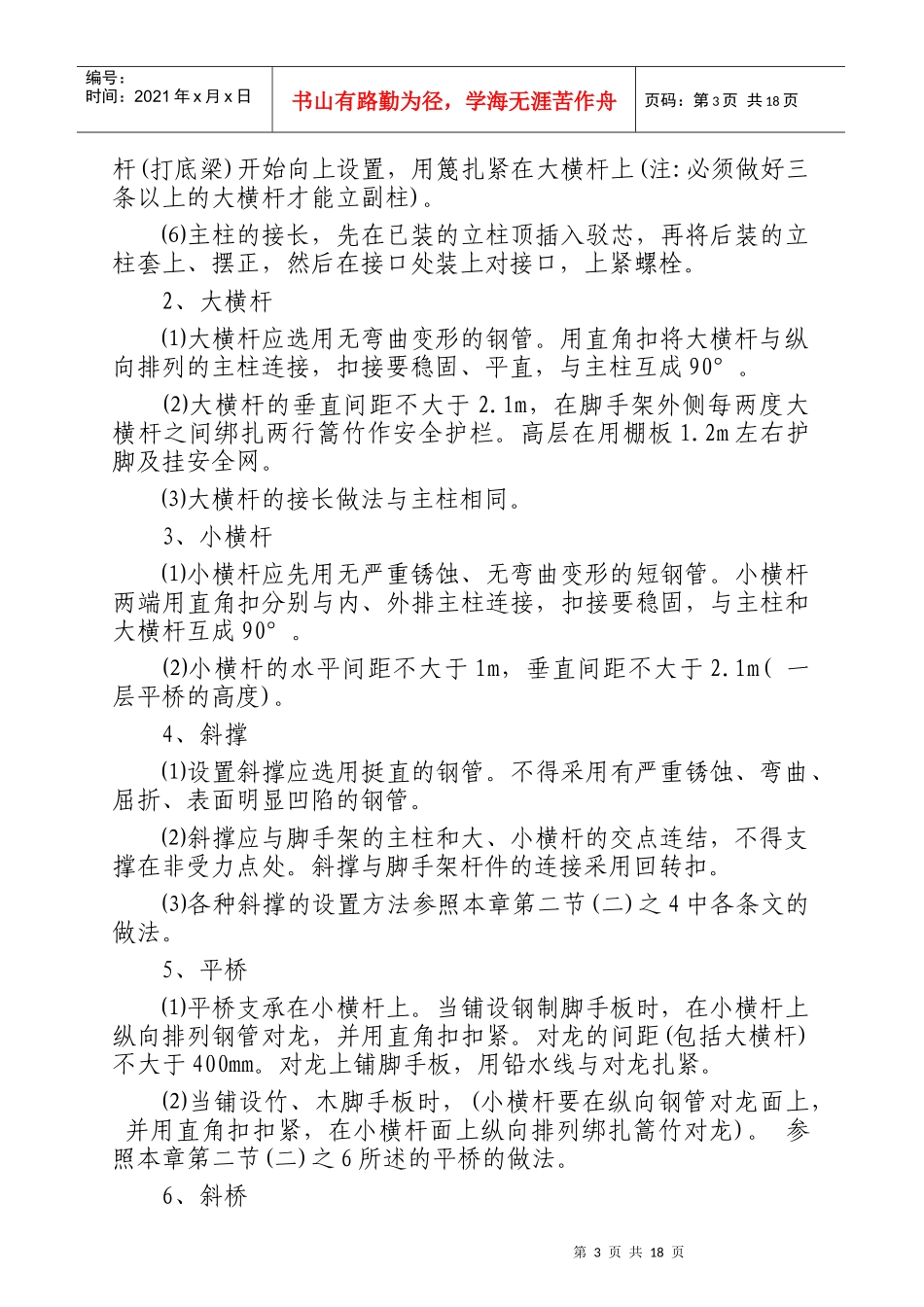

第十一章-外脚手架及施工升降机施工工艺标准第十二章外脚手架及施工升降机（钢井架）-----------------------255第一节扣件式钢管脚手架-------------------------------------255第二节竹木脚手架-------------------------------------------258第三节门架式脚手架-----------------------------------------262第四节施工升降机（钢井架）安装与拆除---------------------------266第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页第十二章外脚手架及施工升降机(钢井架)第一节扣件式钢管脚手架本工艺标准适用于搭设以钢管扣接的构架为主体，以篙竹作护栏的外脚手架。一、施工准备1、材料⑴钢管:直径为48或51mm、壁厚为3～3.5mm的热轧无缝或有缝钢管，用作主柱、大横杆、小横杆、斜撑等。⑵连接构件:回转扣、直角扣、对接扣、驳芯。⑶底座:用φ40钢管和4～5mm钢板制成，用于主柱的垫脚。底座的底板面积不应少于200c。⑷脚手板:竹、木或钢脚手板。2、作业条件⑴根据工程特点和施工要求编制脚手架搭设方案。⑵搭架的位置已进行场地清理。⑶对土质松软的地基已进行强化处理。二、操作工艺1、主柱⑴主柱应选用无严重锈蚀、无弯曲变形的钢管。⑵主柱的纵向间距不应超过2m，一般在八层建筑物内30m以下使用，八层以上的另出搭设方案。双排架的内外排柱的间距为0.8～1.2m。内排柱离墙20cm，当大于20cm时，平桥下必须加兜底安全网。如遇装饰线，也可以适当加长内柱的小横杆，相酿阵竹。⑶立主柱时先搭临时支架将柱固定，柱脚套上底座。当柱的荷载超过底座承载面积地基反力时，底座下应垫厚板或混凝土垫块。⑷立好主柱后，用钢管或篙竹将同一平面内的柱脚连结牢固。柱驳口应交错，不得全部在同一水平面。⑸在双排架的外排主柱及单排架的主柱之间设副柱(俗称“针柱”)，副柱一般采用篙竹，间距不大于1m，从第一度大横第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页杆(打底梁)开始向上设置，用篾扎紧在大横杆上(注:必须做好三条以上的大横杆才能立副柱)。⑹主柱的接长，先在已装的立柱顶插入驳芯，再将后装的立柱套上、摆正，然后在接口处装上对接口，上紧螺栓。2、大横杆⑴大横杆应选用无弯曲变形的钢管。用直角扣将大横杆与纵向排列的主柱连接，扣接要稳固、平直，与主柱互成90°。⑵大横杆的垂直间距不大于2.1m，在脚手架外侧每两度大横杆之间绑扎两行篙竹作安全护栏。高层在用棚板1.2m左右护脚及挂安全网。⑶大横杆的接长做法与主柱相同。3、小横杆⑴小横杆应先用无严重锈蚀、无弯曲变形的短钢管。小横杆两端用直角扣分别与内、外排主柱连接，扣接要稳固，与主柱和大横杆互成90°。⑵小横杆的水平间距不大于1m，垂直间距不大于2.1m(一层平桥的高度)。4、斜撑⑴设置斜撑应选用挺直的钢管。不得采用有严重锈蚀、弯曲、屈折、表面明显凹陷的钢管。⑵斜撑应与脚手架的主柱和大、小横杆的交点连结，不得支撑在非受力点处。斜撑与脚手架杆件的连接采用回转扣。⑶各种斜撑的设置方法参照本章第二节(二)之4中各条文的做法。5、平桥⑴平桥支承在小横杆上。当铺设钢制脚手板时，在小横杆上纵向排列钢管对龙，并用直角扣扣紧。对龙的间距(包括大横杆)不大于400mm。对龙上铺脚手板，用铅水线与对龙扎紧。⑵当铺设竹、木脚手板时，(小横杆要在纵向钢管对龙面上，并用直角扣扣紧，在小横杆面上纵向排列绑扎篙竹对龙)。参照本章第二节(二)之6所述的平桥的做法。6、斜桥第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页⑴斜桥的柱、对龙、横杆、踏步杆等构件采用钢管。斜桥的面板可采用钢或竹、木脚手板。⑵斜桥的斜度不大于“标五”(i=1:2)；纵向柱距不大于2m，横向柱距视桥的宽度而定；直对龙间距不大于45cm，踏步间距不得大于30cm。7、平台平台的柱及底托(横杆)均采用钢管，间距一般为2m，柱与底托的交点用直角扣扣紧。由底托所支承的对龙、阵竹及面板的做法，参见本章第二节(二)之8.⑵～⑷。三、质量标准1、保证项目⑴脚手架立柱要垂直，大、小横杆要平正。...
