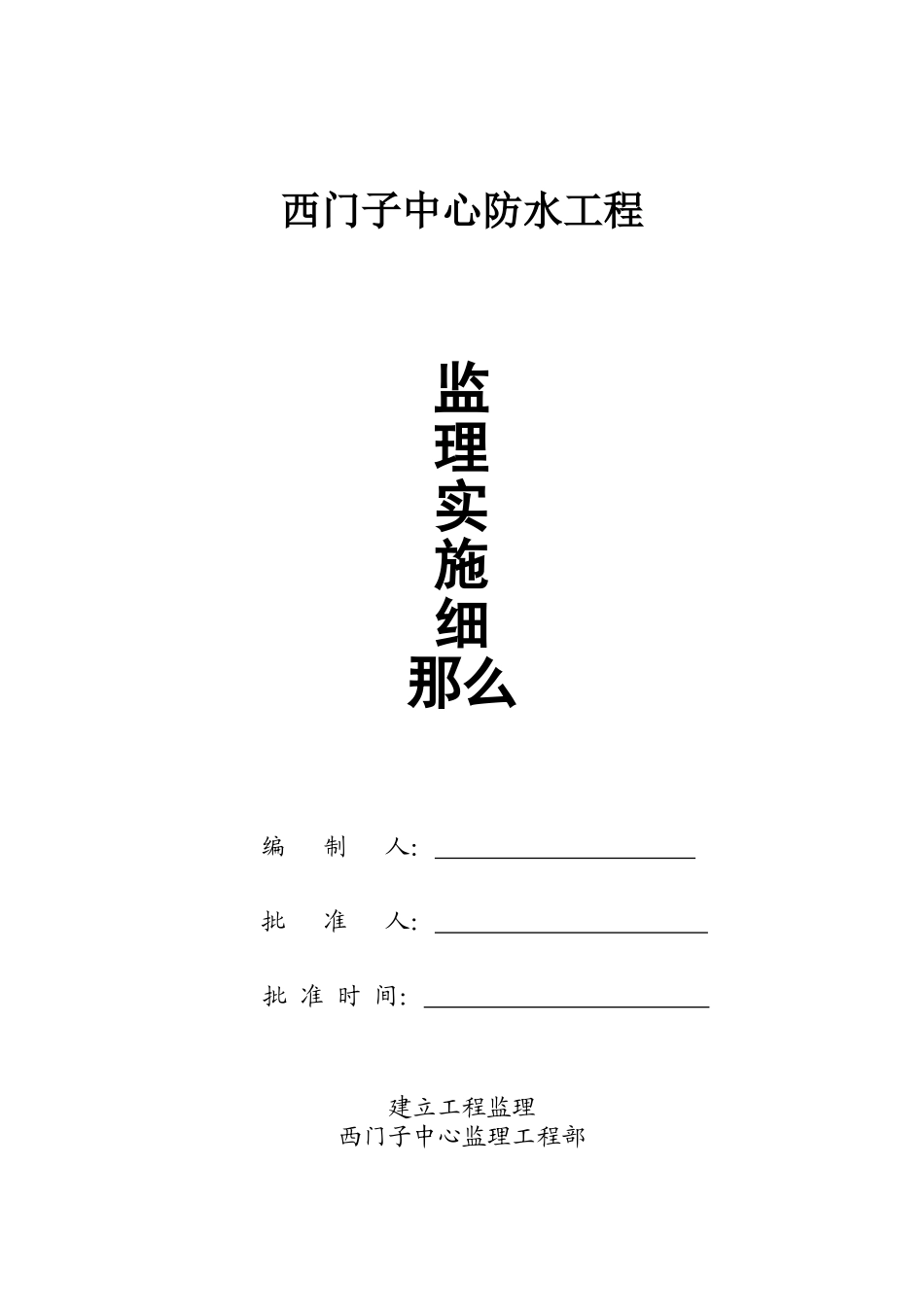

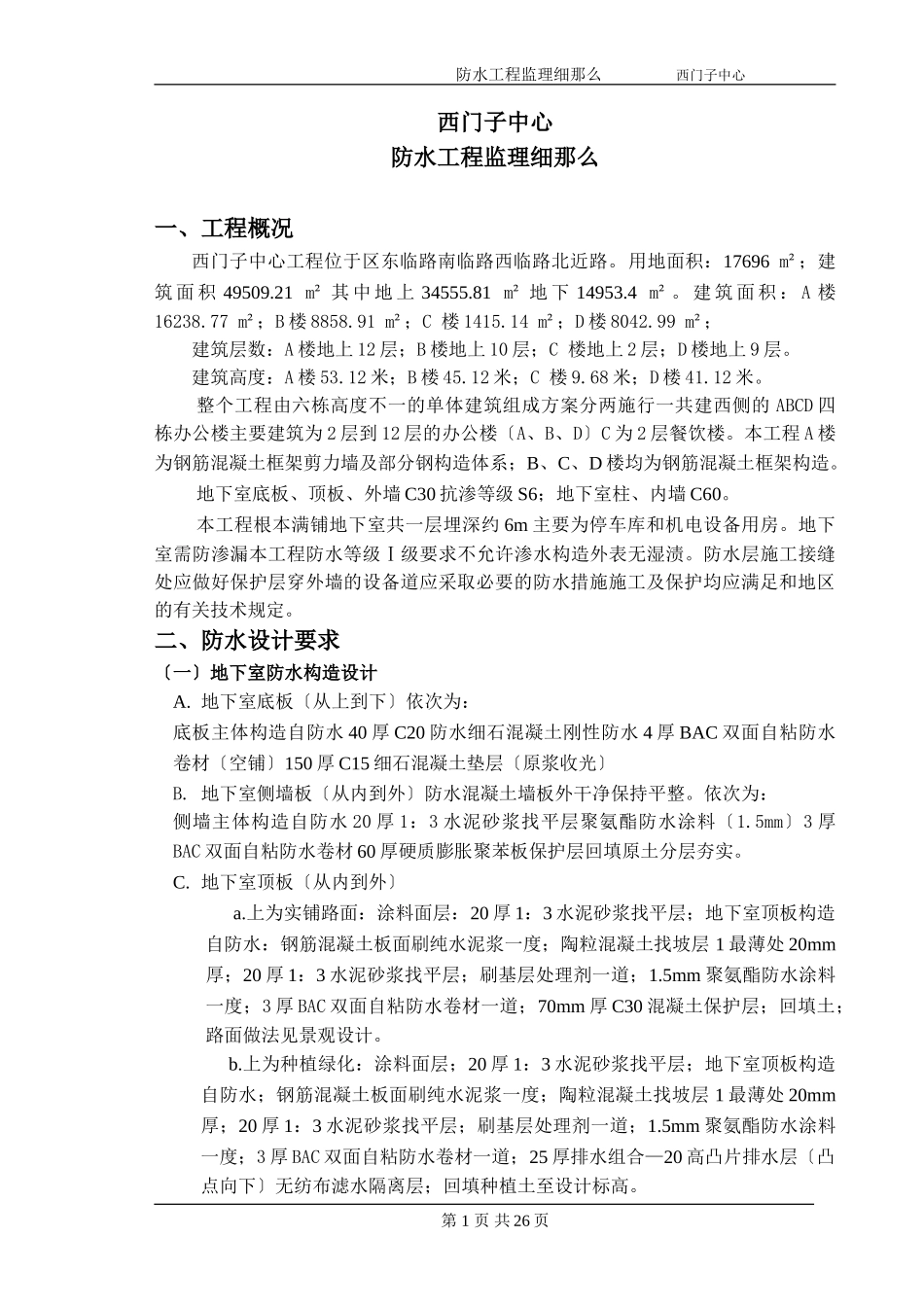

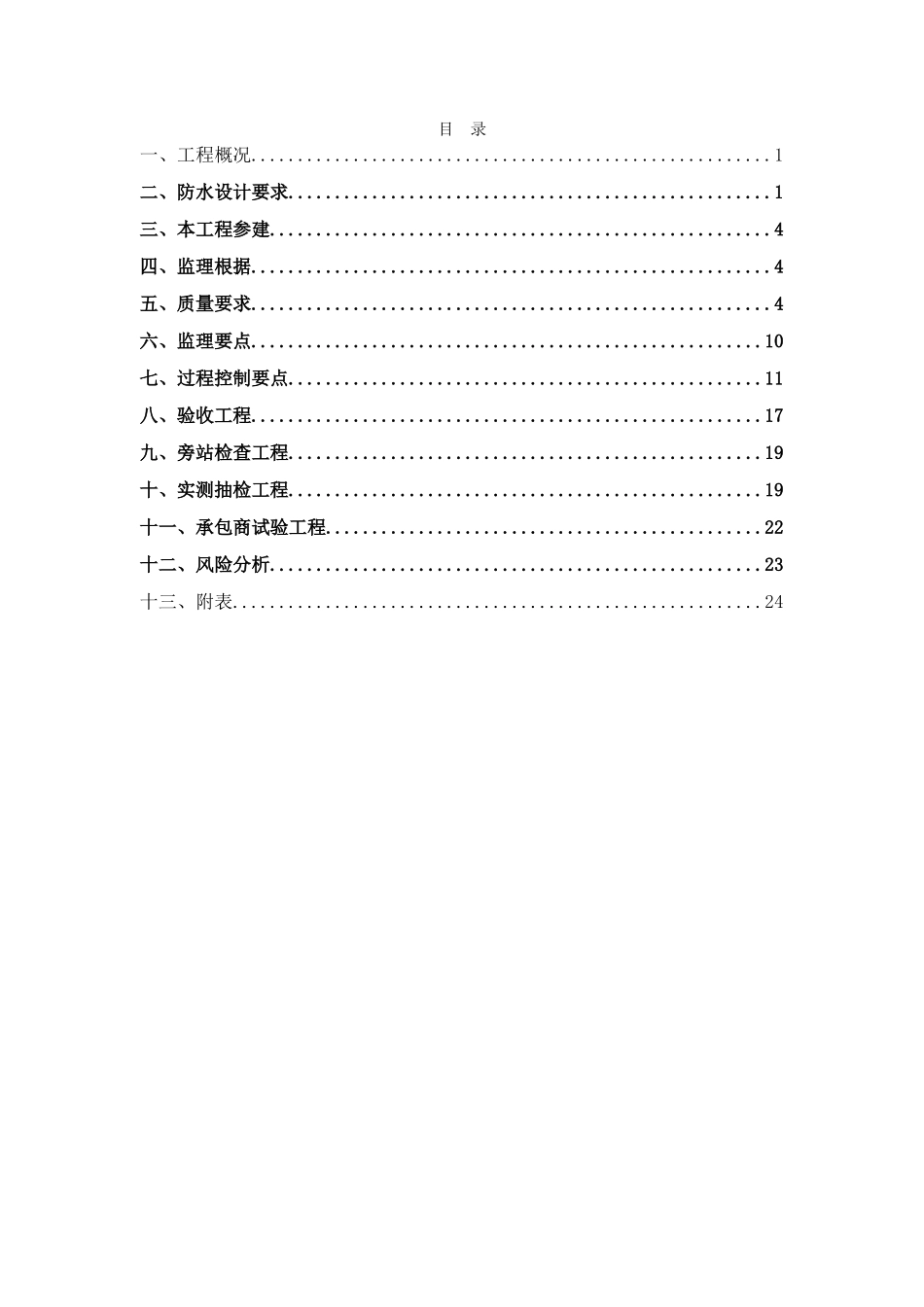

西门子中心防水工程监理实施细那么编制人：批准人：批准时间：建立工程监理西门子中心监理工程部目录一、工程概况........................................................1二、防水设计要求....................................................1三、本工程参建......................................................4四、监理根据........................................................4五、质量要求........................................................4六、监理要点.......................................................10七、过程控制要点...................................................11八、验收工程.......................................................17九、旁站检查工程...................................................19十、实测抽检工程...................................................19十一、承包商试验工程...............................................22十二、风险分析.....................................................23十三、附表.........................................................24防水工程监理细那么西门子中心西门子中心防水工程监理细那么一、工程概况西门子中心工程位于区东临路南临路西临路北近路。用地面积：17696m²；建筑面积49509.21m²其中地上34555.81m²地下14953.4m²。建筑面积：A楼16238.77m²；B楼8858.91m²；C楼1415.14m²；D楼8042.99m²；建筑层数：A楼地上12层；B楼地上10层；C楼地上2层；D楼地上9层。建筑高度：A楼53.12米；B楼45.12米；C楼9.68米；D楼41.12米。整个工程由六栋高度不一的单体建筑组成方案分两施行一共建西侧的ABCD四栋办公楼主要建筑为2层到12层的办公楼〔A、B、D〕C为2层餐饮楼。本工程A楼为钢筋混凝土框架剪力墙及部分钢构造体系；B、C、D楼均为钢筋混凝土框架构造。地下室底板、顶板、外墙C30抗渗等级S6；地下室柱、内墙C60。本工程根本满铺地下室共一层埋深约6m主要为停车库和机电设备用房。地下室需防渗漏本工程防水等级Ⅰ级要求不允许渗水构造外表无湿渍。防水层施工接缝处应做好保护层穿外墙的设备道应采取必要的防水措施施工及保护均应满足和地区的有关技术规定。二、防水设计要求〔一〕地下室防水构造设计A.地下室底板〔从上到下〕依次为：底板主体构造自防水40厚C20防水细石混凝土刚性防水4厚BAC双面自粘防水卷材〔空铺〕150厚C15细石混凝土垫层〔原浆收光〕B.地下室侧墙板〔从内到外〕防水混凝土墙板外干净保持平整。依次为：侧墙主体构造自防水20厚1：3水泥砂浆找平层聚氨酯防水涂料〔1.5mm〕3厚BAC双面自粘防水卷材60厚硬质膨胀聚苯板保护层回填原土分层夯实。C.地下室顶板〔从内到外〕a.上为实铺路面：涂料面层：20厚1：3水泥砂浆找平层；地下室顶板构造自防水：钢筋混凝土板面刷纯水泥浆一度；陶粒混凝土找坡层1最薄处20mm厚；20厚1：3水泥砂浆找平层；刷基层处理剂一道；1.5mm聚氨酯防水涂料一度；3厚BAC双面自粘防水卷材一道；70mm厚C30混凝土保护层；回填土；路面做法见景观设计。b.上为种植绿化：涂料面层；20厚1：3水泥砂浆找平层；地下室顶板构造自防水；钢筋混凝土板面刷纯水泥浆一度；陶粒混凝土找坡层1最薄处20mm厚；20厚1：3水泥砂浆找平层；刷基层处理剂一道；1.5mm聚氨酯防水涂料一度；3厚BAC双面自粘防水卷材一道；25厚排水组合—20高凸片排水层〔凸点向下〕无纺布滤水隔离层；回填种植土至设计标高。第1页共26页防水工程监理细那么西门子中心〔二〕屋面防水构造设计本工程屋面防水等级为Ⅰ级三道防水设防耐用年限为25年。施工过程中对基层处理卷材厚度卷材保护节点详图以及设备根底的防水保温等均必须按施工要求严格执行。严格按处理出屋面井处防水。卷材防水屋面在卷材铺贴前对阴角、天沟、排水口出屋面的子根部及设备根底等容易发生渗漏的复杂部位应增铺附加层再用封膏进展封边处理。A.保温上人屋面：做法从下到上依次为：现浇钢筋混凝土屋面素水泥浆结合层3厚BAC双面自粘防水卷材1：8水泥加气混凝土碎料实铺最薄处180厚天...
