药学有机化学实验课程教案VIP免费

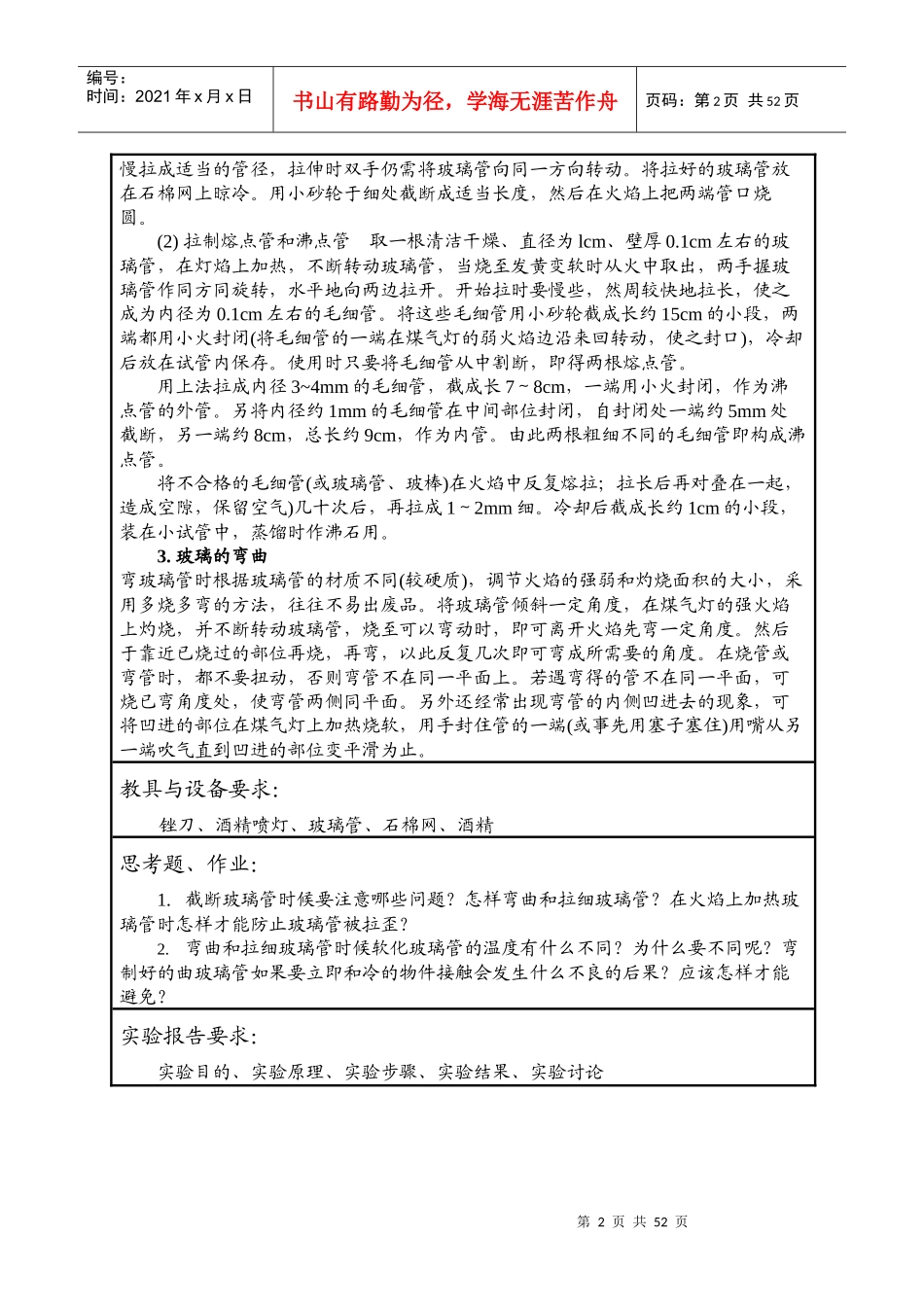

第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共52页药学《有机化学实验》课程教案授课题目（教学章、节或主题）：简单玻璃工操作课时安排3学时教学目的、要求（分掌握、熟悉、了解三个层次）：1．掌握制作滴管、熔点管，拉毛细管等简单玻璃用具的方法。2．熟悉实验室里简单的玻璃工操作。讲授提纲：1.玻璃管的截断（10分钟）2.拉制滴管和毛细管（10分钟）3.玻璃的弯曲（10分钟）重点：制作滴管、熔点管，拉毛细管等简单玻璃用具的方法难点：拉制滴管和毛细管，玻璃的弯曲基本内容：1.玻璃管应清洁和干燥制备熔点管的玻璃管要先用洗液浸泡，再用自来水和蒸馏水清洗、干燥，然后才能加工。2.玻璃管的截断玻璃截断操作：一是锉痕，二是折断锉痕的操作是：把玻璃平放在桌子边缘上，拇指按住要截断的地方，用三角锉刀棱边用力锉出一道凹痕，约占管周1/6，锉痕时只向一个方向即向前或向后锉去，不能来回拉锉。折断的操作：两手分别握住凹痕的两边，凹痕向外，两个大拇指分别按住凹痕后面的两侧，用力急速轻轻一压带拉，折成两段。为了安全，折断玻璃管时应离眼晴远一些，或在挫痕两边包上布再折。也可用玻棒拉细的一端在煤气灯上加热烧红，然后紧按在锉痕处，玻璃管即沿锉痕方向裂开。玻璃管断口的边沿很锋利，必须在火中烧熔使之圆滑。熔烧时将管口在氧化焰中边烧边来回转动，直至管口平滑。2.拉制滴管和毛细管将玻璃管外部用干布擦净，先用小火烘，然后加大火焰，并不断转动玻璃管，当玻璃管发黄变软后从火中取出。两手以同样速度边转动玻管边拉伸(图2-2)。拉成的细管和原管必须在同一轴线上。(1)拉制滴管选直径5～6mm的玻璃管裁成15cm长洗净后晾干。在煤气灯强火焰中灼烧玻璃管中部，同时两手将玻璃管向同一方向转动，当玻璃管开始变软时，两手轻轻向里挤，以加厚烧软处的管壁。再经烧软后，将玻璃管取出并趁热慢第2页共52页第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共52页慢拉成适当的管径，拉伸时双手仍需将玻璃管向同一方向转动。将拉好的玻璃管放在石棉网上晾冷。用小砂轮于细处截断成适当长度，然后在火焰上把两端管口烧圆。(2)拉制熔点管和沸点管取一根清洁干燥、直径为lcm、壁厚0.1cm左右的玻璃管，在灯焰上加热，不断转动玻璃管，当烧至发黄变软时从火中取出，两手握玻璃管作同方同旋转，水平地向两边拉开。开始拉时要慢些，然周较快地拉长，使之成为内径为0.1cm左右的毛细管。将这些毛细管用小砂轮截成长约15cm的小段，两端都用小火封闭(将毛细管的一端在煤气灯的弱火焰边沿来回转动，使之封口)，冷却后放在试管内保存。使用时只要将毛细管从中割断，即得两根熔点管。用上法拉成内径3~4mm的毛细管，截成长7～8cm，一端用小火封闭，作为沸点管的外管。另将内径约1mm的毛细管在中间部位封闭，自封闭处一端约5mm处截断，另一端约8cm，总长约9cm，作为内管。由此两根粗细不同的毛细管即构成沸点管。将不合格的毛细管(或玻璃管、玻棒)在火焰中反复熔拉；拉长后再对叠在一起，造成空隙，保留空气)几十次后，再拉成1～2mm细。冷却后截成长约1cm的小段，装在小试管中，蒸馏时作沸石用。3.玻璃的弯曲弯玻璃管时根据玻璃管的材质不同(较硬质)，调节火焰的强弱和灼烧面积的大小，采用多烧多弯的方法，往往不易出废品。将玻璃管倾斜一定角度，在煤气灯的强火焰上灼烧，并不断转动玻璃管，烧至可以弯动时，即可离开火焰先弯一定角度。然后于靠近已烧过的部位再烧，再弯，以此反复几次即可弯成所需要的角度。在烧管或弯管时，都不要扭动，否则弯管不在同一平面上。若遇弯得的管不在同一平面，可烧已弯角度处，使弯管两侧同平面。另外还经常出现弯管的内侧凹进去的现象，可将凹进的部位在煤气灯上加热烧软，用手封住管的一端(或事先用塞子塞住)用嘴从另一端吹气直到凹进的部位变平滑为止。教具与设备要求：锉刀、酒精喷灯、玻璃管、石棉网、酒精思考题、作业：1.截断玻璃管时候要注意哪些问题？怎样弯曲和拉细玻璃管？在火焰上加热玻璃管时怎样才能防止玻璃管被拉歪？2.弯曲和拉细玻璃管时候软化玻璃管的温度有什么...
