设计气门摇杆轴支座零件的机械加工工艺规程及专用夹具VIP免费

设计气门摇杆轴支座零件的机械加工工艺规程及专用夹具_第1页
1/19
设计气门摇杆轴支座零件的机械加工工艺规程及专用夹具_第2页
2/19
设计气门摇杆轴支座零件的机械加工工艺规程及专用夹具_第3页
3/19

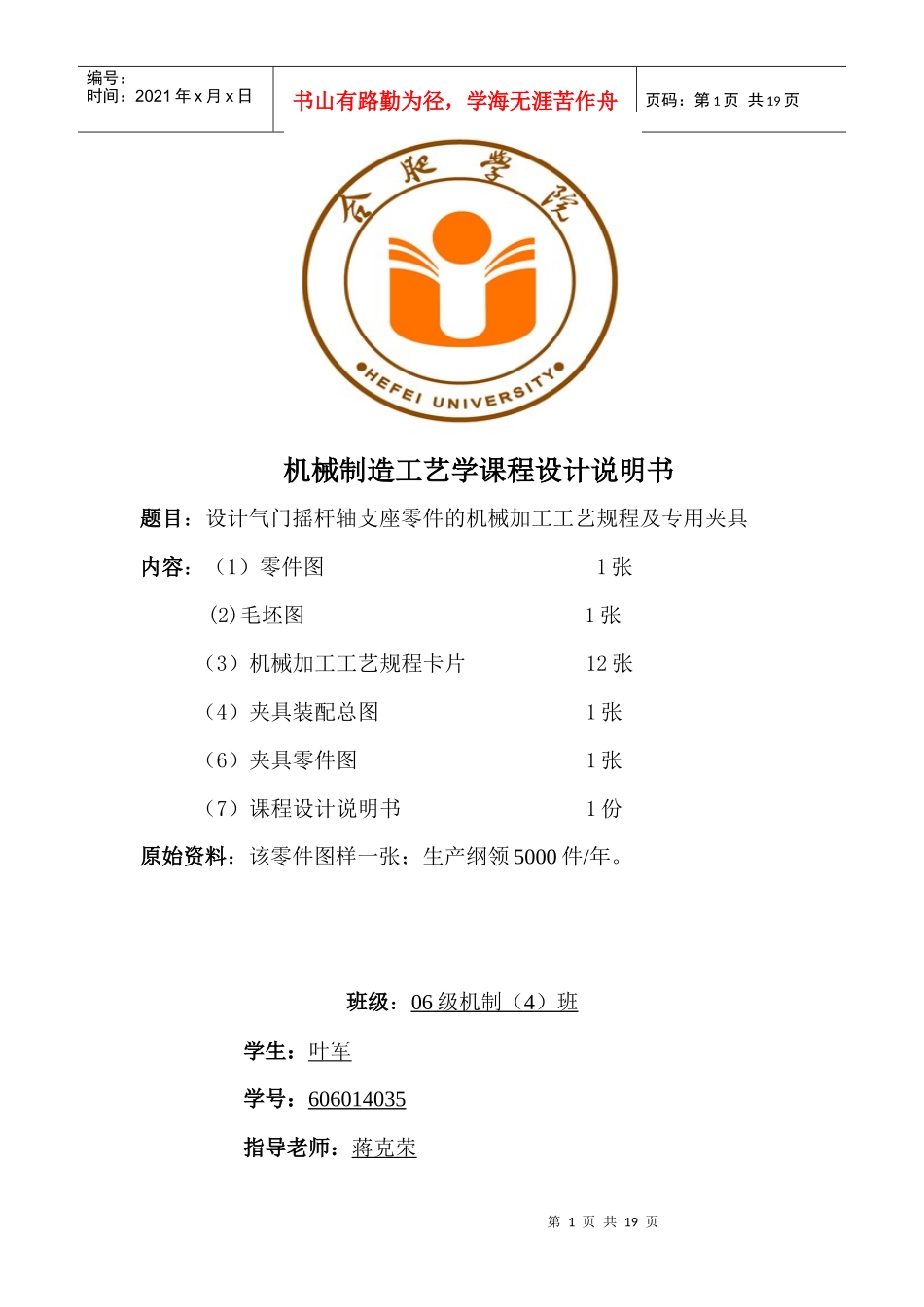

第1页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共19页机械制造工艺学课程设计说明书题目:设计气门摇杆轴支座零件的机械加工工艺规程及专用夹具内容:(1)零件图1张(2)毛坯图1张(3)机械加工工艺规程卡片12张(4)夹具装配总图1张(6)夹具零件图1张(7)课程设计说明书1份原始资料:该零件图样一张;生产纲领5000件/年。班级:06级机制(4)班学生:叶军学号:606014035指导老师:蒋克荣第2页共19页第1页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共19页时间:2009年6月22日《机械制造技术》课程设计任务书机械工程系06级机制(4)班适用按照分组要求(全班同学共39人,分为13个小组,每组3名同学),每组同学在提供的备选题中选择一种零件。一、设计题目:编制××零件机械加工工艺规程。二、设计依据:零件资料:(每小组)该零件图样一张;生产纲领:年产量5000件/年;生产班次:每日1班,全年按300天计算。三、设计内容:1、绘制零件、毛坯图各一张(3#图);2、编制零件工艺规程,绘制并填写工艺规程卡片;3、绘制并填写零件重点工序加工工序卡;4、编写零件机械加工工艺规程及工艺装备设计计算说明书。四、设计要求:工艺规程可行,参数选择正确,设计计算准确,文字语句通顺,视图绘制规整。五、设计时间:三周(有效日21天)。具体分配如下:布置任务、准备资料1天参数选择及计算5天绘制零件、毛坯合图3天编制工艺规程并填写工艺规程卡片4天绘制指定重点工序的工序卡片3天整理设计计算说明书及答辩3天六、参考资料:1、机械制造基础相关教材2、互换性与技术测量相关教材3、机械工艺师设计手册第3页共19页第2页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共19页零件图附图1:气门摇杆轴支座第4页共19页第3页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共19页目录第一部分:设计目的…………………………………………………1第二部分:设计步骤一、零件的作用…………………………………………1二、确定毛坯,画毛坯、零件图………………2三、工艺规程设计……………………………………3四、加工工序设计……………………………………8五、工序尺寸的计算……………………………………10六、确定切削用量时及基本工时第5页共19页第4页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共19页七、夹具设计…………………………………………八、填写机械加工工艺卡和机械加工工序卡第一部分设计目的:机械制造工艺学课程设计是在学完了机械制造工艺学(含机床夹具设计)和大部分专业课,并进行了生产实习的基础上进行的一个教学环节。这次设计使我们能综合运用机械制造工艺学中的基本理论,并结合生产实习中学到的实践知识,独立地分析和解决工艺问题。初步具备了设计一个中等复杂程度零件(气门摇杆轴支座)的工艺规程的能力和运用夹具设计的基本原理和方法,拟订夹具设计方案,完成家具结构设计的能力,也是熟悉和运用有关手册,图表等技术资料及编写技术文件技能的一次实践机会,为今后的毕业设计及未来从事的工作打下良好的基础。由于能力所限,经验不足,设计中还有许多不足之处,希望各位老师多加指导。第二部分一.零件的分析(一)零件的作用气门摇杆轴支座是柴油机一个主要零件。是柴油机摇杆座的结合部,Ø20(+0.10—+0.16)孔装摇杆轴,轴上两端各装一进气门摇杆,摇杆座通过两个Ø13mm孔用M12螺杆与汽缸盖相连,3mm轴向槽用于锁紧摇杆轴,使之不转动。(二)零件的工艺分析由附图1得知,其材料为HT200。该材料具有较高的强度,耐磨性,耐热性及减振性,适用于承受较大应力,要求耐磨的零件。该零件上主要加工面为上端面,下端面,左右端面,2-Ø13mm孔和Ø20(+0.1——+0.06)mm以及3mm轴向槽的加工。Ø20(+0.1——+0.06)mm孔的尺寸精度以及下端面0.05mm的平面度与左右两端面孔的尺寸精度,直接影响到进气孔与排气门的传动精度及密封,2——Ø13mm孔的尺寸精度,以上下两端面的平行度0.055mm。因此,需...
