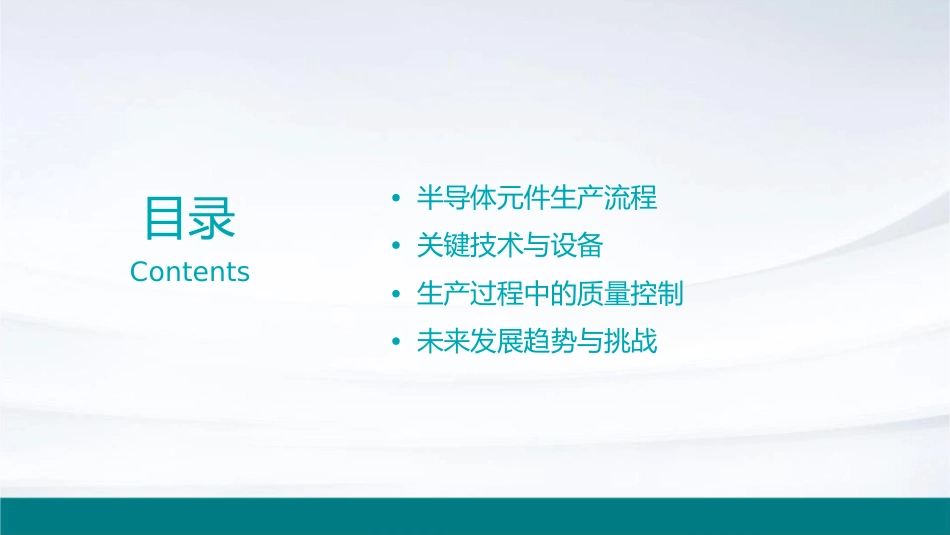

半导体元件生产的简易流程课件•半导体元件生产流程•关键技术与设备目录Contents•生产过程中的质量控制•未来发展趋势与挑战01半导体元件简介半导体的定义与特性总结词半导体的导电能力介于导体和绝缘体之间，其特性包括热敏性、光敏性和掺杂性。详细描述半导体的导电能力随着温度、光照和掺杂物的不同而发生变化，这些特性使得半导体在电子器件中具有广泛的应用。半导体元件的应用领域总结词半导体元件广泛应用于通信、计算机、消费电子、工业控制等领域。详细描述在通信领域，半导体元件用于制造各种通信设备，如手机、基站等；在计算机领域，半导体元件是计算机硬件的核心组成部分，如CPU、内存等；在消费电子领域，半导体元件广泛应用于电视、音响、游戏机等产品；在工业控制领域，半导体元件用于各种传感器、控制器和执行器的制造。半导体元件的发展历程总结词半导体元件的发展历程经历了晶体管的发明、集成电路的出现、微电子技术的进步等重要阶段。详细描述晶体管的发明是半导体技术发展的里程碑，随后集成电路的出现将多个晶体管集成在一个芯片上，大大推动了半导体技术的发展。随着微电子技术的进步，半导体元件的尺寸不断缩小，性能不断提高，为现代电子工业的发展奠定了基础。02半导体元件生产流程原材料准备总结词原材料准备是半导体元件生产的第一步，涉及选择和采购用于制造元件的原材料。详细描述这一阶段包括确定所需的原材料，如硅片、气体、化学品等，并确保其质量和纯度符合生产标准。原材料的质量直接影响最终产品的性能和可靠性。清洗与切割总结词清洗是为了去除原材料表面的杂质和污染物，而切割则是将大块的原材料加工成适合后续加工的小片。详细描述在清洗过程中，使用特定的化学试剂和工艺去除硅片上的微粒、有机物和其他污染物。切割则通常使用激光或机械方法将大块硅片切割成更小的片，以便于后续的加工和制造。氧化与蒸发总结词氧化是将硅片表面转化为二氧化硅的过程，而蒸发则是将材料加热至气态并沉积在硅片表面的过程。详细描述氧化过程通过与氧反应将硅片表面转化为二氧化硅层，这层二氧化硅层可以保护硅片免受进一步的化学反应和环境影响。蒸发过程是将所需材料加热至气态，然后将其沉积在硅片表面，形成所需的薄膜。光刻与刻蚀总结词光刻是将设计好的图案转移到硅片表面的过程，刻蚀则是将图案刻入硅片的表面或薄膜中。详细描述光刻过程中，将设计好的图案通过光敏材料（光刻胶）转移到硅片表面。随后进行刻蚀，以将图案刻入硅片表面或薄膜中。刻蚀技术可以是物理溅射、化学反应或离子注入等。离子注入与退火总结词详细描述离子注入是将杂质离子注入硅片中的过程，退火则是使注入的离子在硅片中扩散并稳定的过程。离子注入是将所需杂质离子加速到高能状态，然后注入到硅片的特定区域。退火过程则是使注入的杂质离子在硅片中扩散并与其他原子结合，形成所需的半导体材料。这一过程对于控制半导体的电学性能至关重要。VS封装与测试总结词详细描述封装是将制造好的半导体元件进行封装的过封装过程包括将半导体元件放置在适当的封装中，并进行引脚连接和密封等操作，以确保元件的可靠性和稳定性。测试阶段包括对封装好的元件进行电气性能、可靠性、功能等方面的检测和评估，以确保其符合规格和要求。程，测试则是对封装好的元件进行性能检测和评估。03关键技术与设备氧化技术总结词详细描述通过氧化技术，在硅片表面形成一层保护膜，以隔离杂质和防止器件短路。在半导体元件生产中，氧化技术是一种关键技术，用于在硅片表面形成一层二氧化硅（SiO2）薄膜。这层薄膜可以隔离杂质，防止器件短路，并保护内部结构不受环境影响。蒸发技术总结词通过蒸发技术在硅片上沉积金属材料，以实现导电连接和电极。详细描述蒸发技术是一种常用的物理气相沉积方法，用于在硅片上沉积金属材料。通过蒸发金属并使其在硅片表面凝结，可以形成导电连接和电极，实现半导体器件的电路连接。光刻技术要点一要点二总结词详细描述通过光刻技术将设计好的电路图案转移到硅片上，以定义半导体元件的结构。光刻技术是半导体制造中的关键步骤，它使用光线将设计好的电路图案转...
