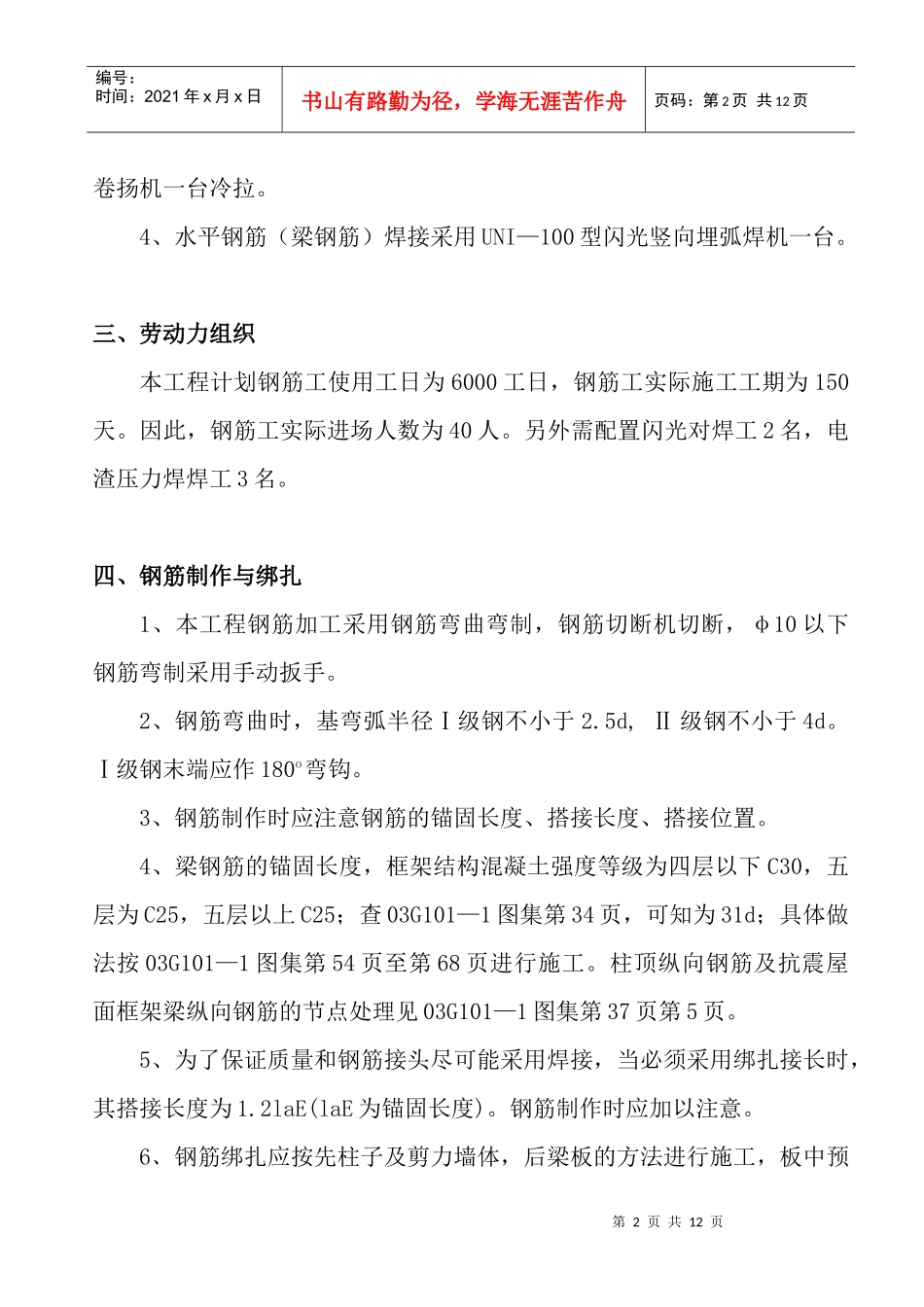

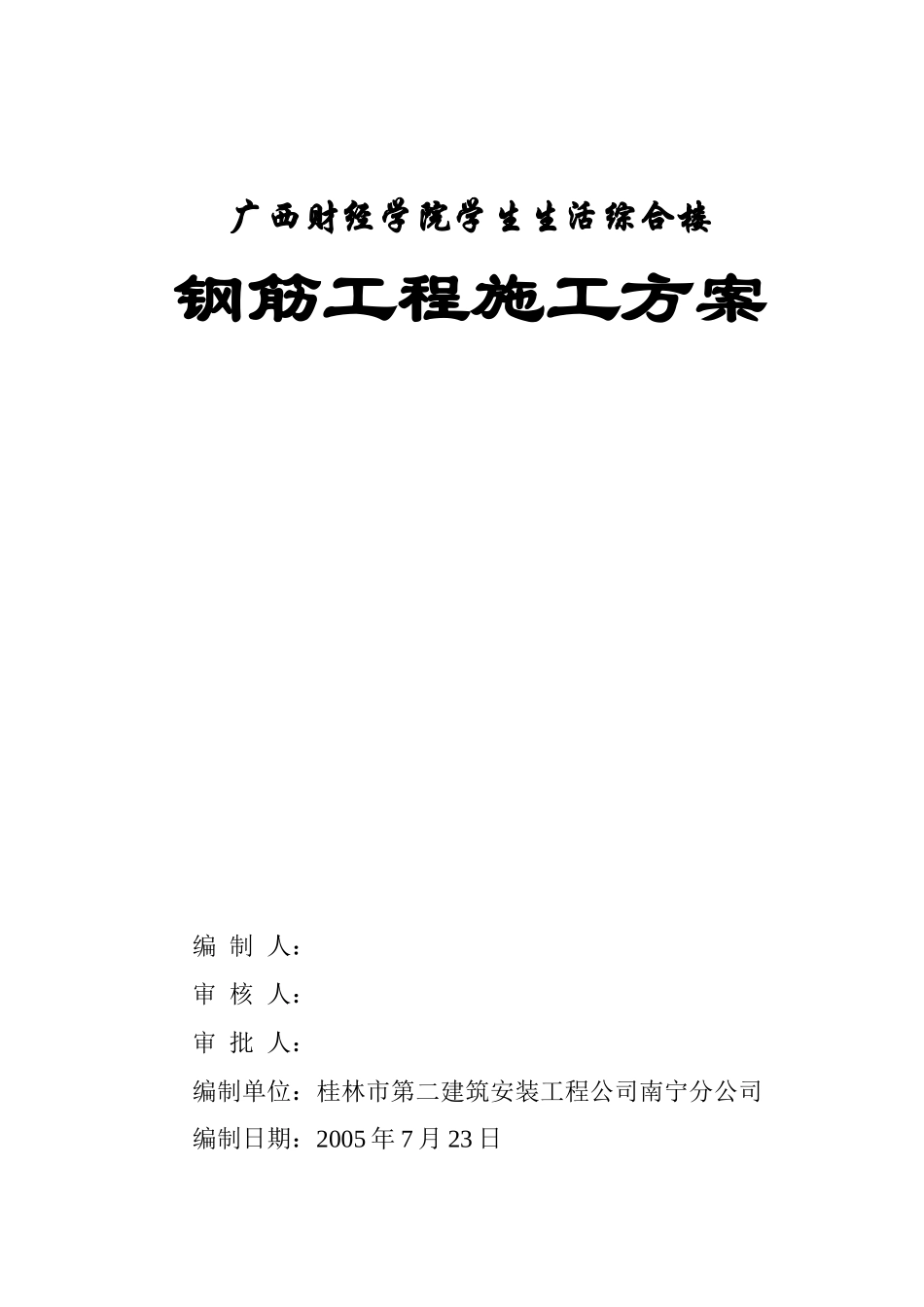

广西财经学院学生生活综合楼钢筋工程施工方案编制人：审核人：审批人：编制单位：桂林市第二建筑安装工程公司南宁分公司编制日期：2005年7月23日第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页钢筋工程施工方案一、工程概况1、本工程使用钢筋：HPB235（Q235）φ6～φ10(Ⅰ级钢)fyk=235N/mm2,fy=210N/mmHRB335(20Mnsi)Ф12～Ф25__(Ⅱ级钢)Fyk=335N/mm2,fy=300N/mm22、本工程为框架结构，共八层，总高度28.87米（不含构架层）钢筋总用量780T（其中基础部分约90T）；预制静压桩承台基础。3、本工程按6度抗震设防，钢筋混凝土墙抗震等级、框架抗震等级为四级。4、本工程钢筋制作、绑扎、连接等，除按结—1施工图“结构设计总说明”有关条款规定外，其余均按国家建筑标准设计《混凝土结构；施工图平面整体表示方法制作规划和构造详图》03GB101—1进行施工。二、施工机具组织1、Φ12以上钢筋弯曲使用GW40型钢筋弯曲2台。2、φ10以下钢筋弯曲使用人工弯曲。3、钢筋切断采用GT40—1型钢筋切断机一台。盘圆钢调直使用1.5T第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页卷扬机一台冷拉。4、水平钢筋（梁钢筋）焊接采用UNI—100型闪光竖向埋弧焊机一台。三、劳动力组织本工程计划钢筋工使用工日为6000工日，钢筋工实际施工工期为150天。因此，钢筋工实际进场人数为40人。另外需配置闪光对焊工2名，电渣压力焊焊工3名。四、钢筋制作与绑扎1、本工程钢筋加工采用钢筋弯曲弯制，钢筋切断机切断，φ10以下钢筋弯制采用手动扳手。2、钢筋弯曲时，基弯弧半径Ⅰ级钢不小于2.5d,Ⅱ级钢不小于4d。Ⅰ级钢末端应作180o弯钩。3、钢筋制作时应注意钢筋的锚固长度、搭接长度、搭接位置。4、梁钢筋的锚固长度，框架结构混凝土强度等级为四层以下C30，五层为C25，五层以上C25；查03G101—1图集第34页，可知为31d；具体做法按03G101—1图集第54页至第68页进行施工。柱顶纵向钢筋及抗震屋面框架梁纵向钢筋的节点处理见03G101—1图集第37页第5页。5、为了保证质量和钢筋接头尽可能采用焊接，当必须采用绑扎接长时，其搭接长度为1.2laE(laE为锚固长度)。钢筋制作时应加以注意。6、钢筋绑扎应按先柱子及剪力墙体，后梁板的方法进行施工，板中预第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页埋管在板底钢筋绑扎，检查合格后板面钢筋绑扎前铺设。钢筋绑扎前应做好以下工作：①绑扎工具齐备，扎丝和水泥砂浆垫块已齐备；②已核对好钢筋半成品的钢号、直径、形状、尺寸和数量是否跟料单相符。如有错漏，及时增补；③钢筋半成品已吊至施工部位；④已划出钢筋位置线，偏位的钢筋已校正；⑤已向工人队伍交底，并熟悉图纸和料单；⑥施工顺序明确；⑦工作面上杂物已清理干净，工作面交接完成；⑧预留孔、洞已盖好，临边有安全防护。7、基础底板钢筋支撑方法为保证基础底板上下层钢筋的位置、间距准确，钢筋支撑采用ф10钢筋加工的马凳铁，其间距为1500mm，呈梅花形布置。8、钢筋接头位置应符合下列规定：1）钢筋的接头位置宜设在受力较小处。同一纵向受力钢筋不宜设置两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。2）当受力钢筋采用焊接接头时，设置在同一构件内的接头宜相互错开。焊接接头连接区段在受力钢筋上的长度为35倍d。同一连接区内受力钢筋的焊接接头面积率在受拉区不宜大于50%；焊接接头不宜设置在有抗震要求的框架梁端、柱端的箍筋加密区；直接承受动力荷载的结构构件中第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页不宜采用焊接接头。3）同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开绑扎搭接接头中钢筋的横向净距不应小于钢筋直径，且不应小于25mm。钢筋绑扎搭接接头连接区段的长度为1.3Ll(Ll为搭接长度，在本工程中搭接接头连接区段长度为31dx1.2x1.3=48.36d)在同一绑扎搭接接头连接区段内的纵向受力钢筋搭接面积与全部受力钢筋的面积比率，对梁、板类构件，不宜大于25%；对柱类...
