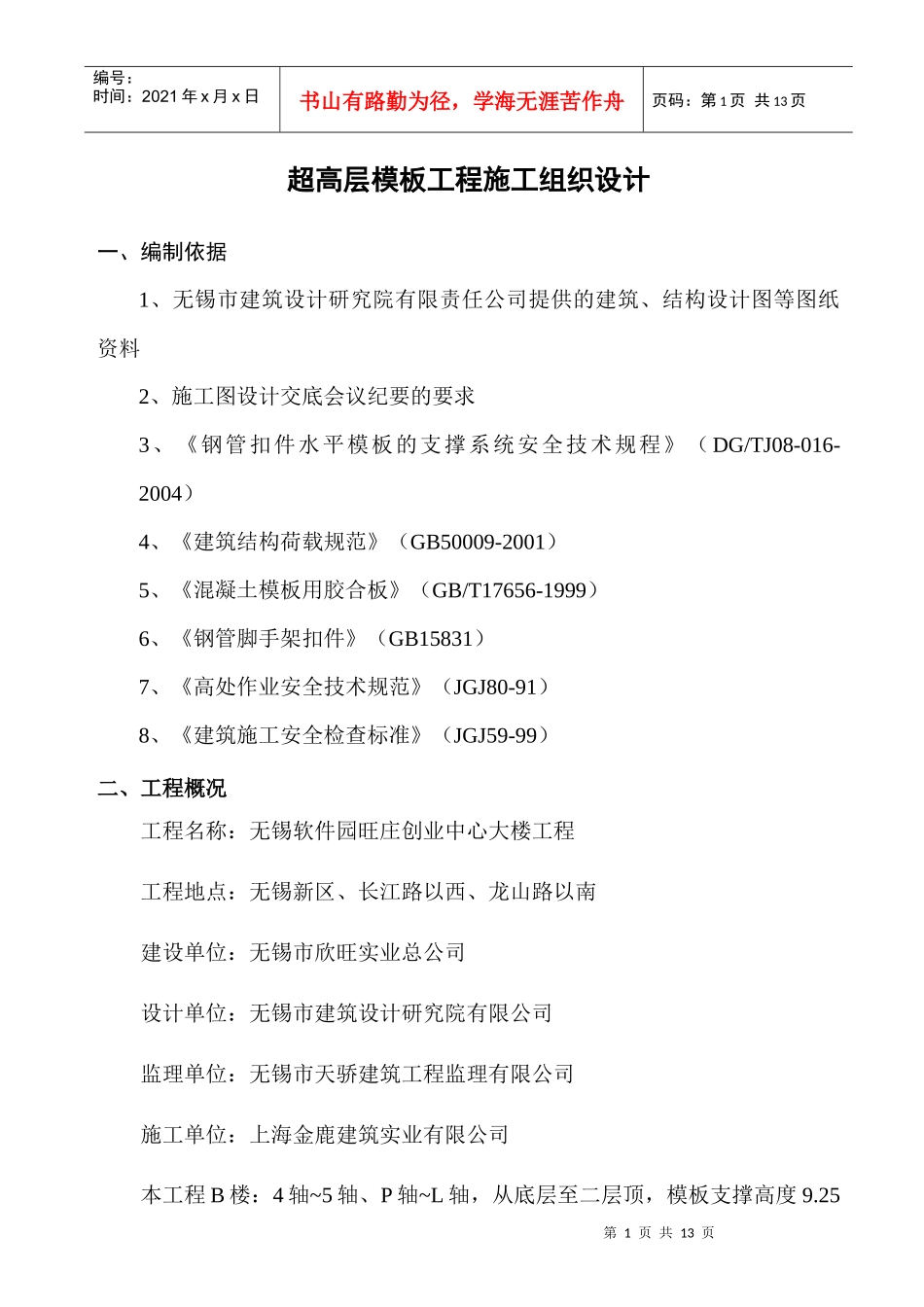

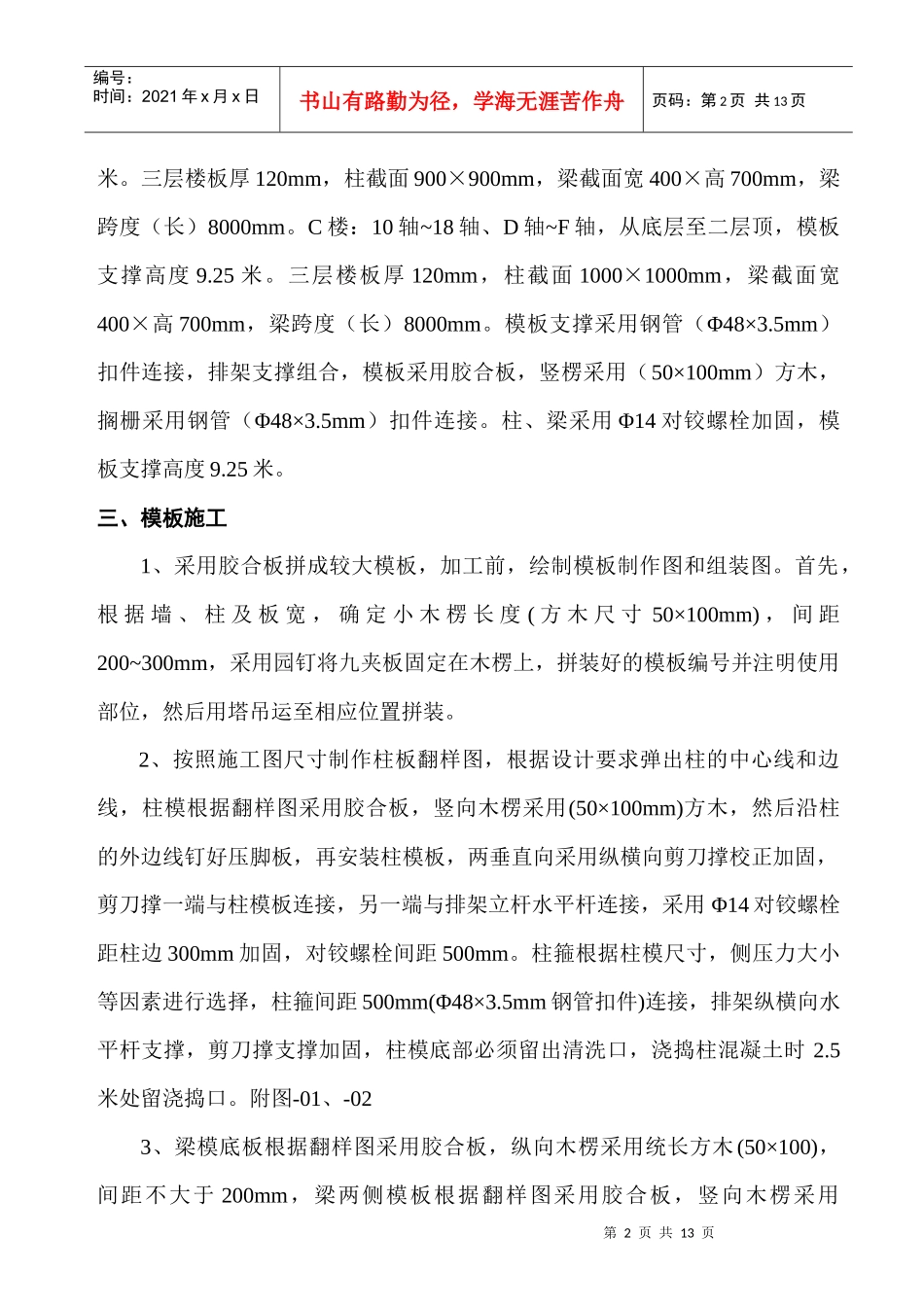

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页超高层模板工程施工组织设计一、编制依据1、无锡市建筑设计研究院有限责任公司提供的建筑、结构设计图等图纸资料2、施工图设计交底会议纪要的要求3、《钢管扣件水平模板的支撑系统安全技术规程》（DG/TJ08-016-2004）4、《建筑结构荷载规范》（GB50009-2001）5、《混凝土模板用胶合板》（GB/T17656-1999）6、《钢管脚手架扣件》（GB15831）7、《高处作业安全技术规范》（JGJ80-91）8、《建筑施工安全检查标准》（JGJ59-99）二、工程概况工程名称：无锡软件园旺庄创业中心大楼工程工程地点：无锡新区、长江路以西、龙山路以南建设单位：无锡市欣旺实业总公司设计单位：无锡市建筑设计研究院有限公司监理单位：无锡市天骄建筑工程监理有限公司施工单位：上海金鹿建筑实业有限公司本工程B楼：4轴~5轴、P轴~L轴，从底层至二层顶，模板支撑高度9.25第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页米。三层楼板厚120mm，柱截面900×900mm，梁截面宽400×高700mm，梁跨度（长）8000mm。C楼：10轴~18轴、D轴~F轴，从底层至二层顶，模板支撑高度9.25米。三层楼板厚120mm，柱截面1000×1000mm，梁截面宽400×高700mm，梁跨度（长）8000mm。模板支撑采用钢管（Φ48×3.5mm）扣件连接，排架支撑组合，模板采用胶合板，竖楞采用（50×100mm）方木，搁栅采用钢管（Φ48×3.5mm）扣件连接。柱、梁采用Φ14对铰螺栓加固，模板支撑高度9.25米。三、模板施工1、采用胶合板拼成较大模板，加工前，绘制模板制作图和组装图。首先，根据墙、柱及板宽，确定小木楞长度(方木尺寸50×100mm)，间距200~300mm，采用园钉将九夹板固定在木楞上，拼装好的模板编号并注明使用部位，然后用塔吊运至相应位置拼装。2、按照施工图尺寸制作柱板翻样图，根据设计要求弹出柱的中心线和边线，柱模根据翻样图采用胶合板，竖向木楞采用(50×100mm)方木，然后沿柱的外边线钉好压脚板，再安装柱模板，两垂直向采用纵横向剪刀撑校正加固，剪刀撑一端与柱模板连接，另一端与排架立杆水平杆连接，采用Φ14对铰螺栓距柱边300mm加固，对铰螺栓间距500mm。柱箍根据柱模尺寸，侧压力大小等因素进行选择，柱箍间距500mm(Φ48×3.5mm钢管扣件)连接，排架纵横向水平杆支撑，剪刀撑支撑加固，柱模底部必须留出清洗口，浇捣柱混凝土时2.5米处留浇捣口。附图-01、-023、梁模底板根据翻样图采用胶合板，纵向木楞采用统长方木(50×100)，间距不大于200mm，梁两侧模板根据翻样图采用胶合板，竖向木楞采用第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页(50×100)方木，间距为300mm，顶撑立杆以梁轴线为基准，距梁轴线500mm两侧设置立杆，立杆纵向间距800mm，梁底轴中双立杆顶撑进行加固间距800mm，排架纵横向水平杆支撑，间距1.2米。柱与柱之间采用剪刀撑校正、加固。剪刀撑水平向、竖向连续设置到顶。梁两侧模板下部钢管围懔压条与水平杆扣牢。中、上采用二道围懔，围懔采用钢管(Φ48×3.5mm)采用Φ14螺栓加月牙扣件与双管扣牢，螺栓间距500mm，梁两侧模板上部采用钢管(Φ48×3.5mm钢管)斜杆支撑，间距500mm，在梁模板校正平整垂直过程中要满足梁模板起拱要求，梁起拱为1：200。附图-03、-044、楼模板安装楼模板安装是在柱、梁和剪力墙模板安装后进行，排架支撑：顶撑采用（Φ48×3．5mm）钢管，立杆纵向间距800mm，横向间距800mm，纵横水平杆间距1.2米。水平剪刀撑（加强层）设置于第一步纵横向水平杆平面及第四步、第八步纵横向水平杆处设置支撑加固。楼模板下铺设搁栅(50×100)方木间距300mm，楼模板铺设从中间向四面铺设。附图-055、模板排架支撑立杆安全技术措施（1）施工现场场地平整，地基夯实，立杆底部铺设木垫板（50×200mm）长不少于2跨），或[16#槽钢。立杆是模板排架支撑主要受力构件，立杆采用钢管(Φ48×3.5mm)扣件连接。立杆间距：纵向为0.80米，横向为0.80米。排架步距为1.2米。立杆距垫板200mm处设置纵横向扫地杆，立杆接长采用对接...
