给水和炉水处理VIP免费

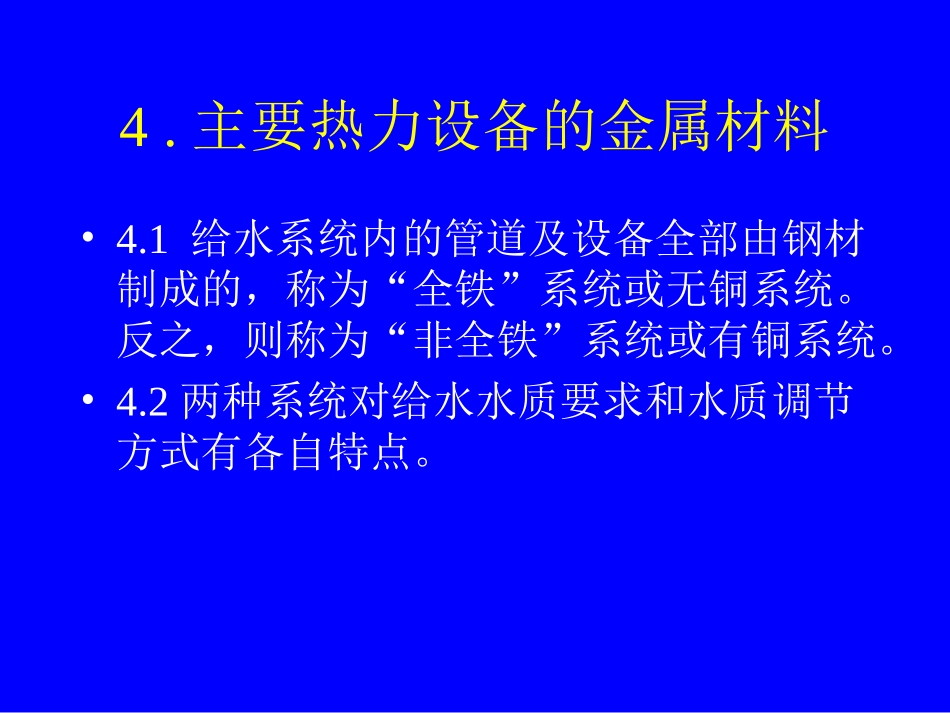

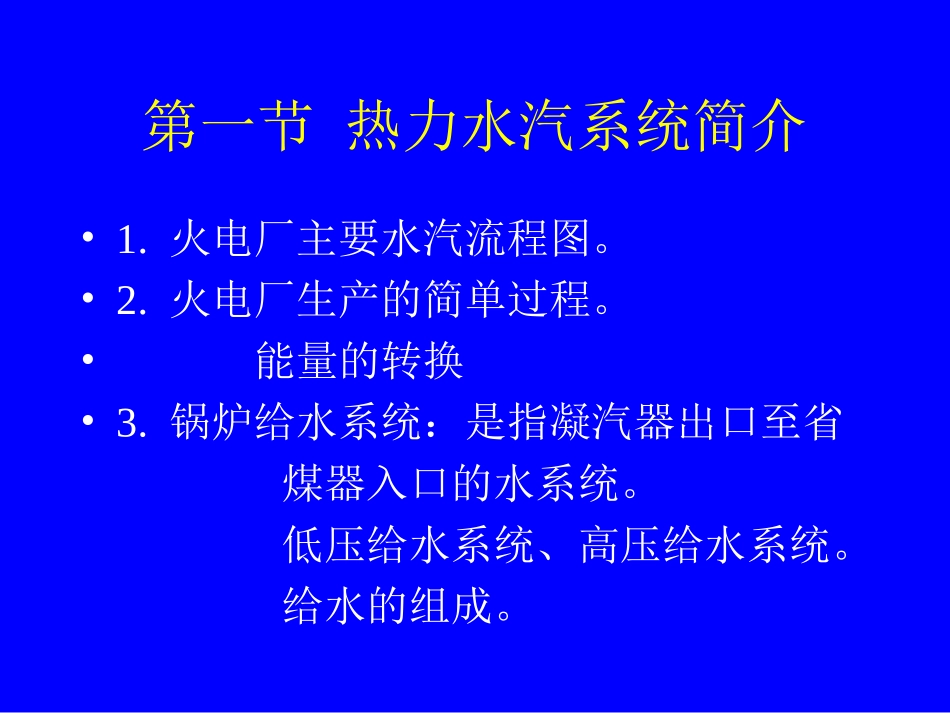

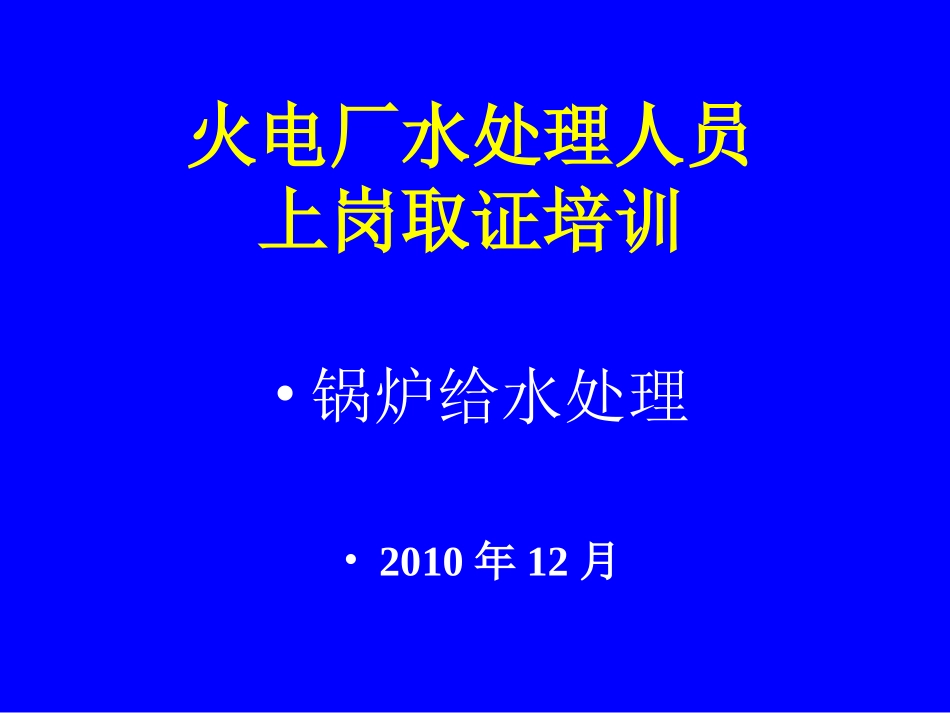

火电厂水处理人员上岗取证培训•锅炉给水处理•2010年12月第一节热力水汽系统简介•1.火电厂主要水汽流程图。•2.火电厂生产的简单过程。•能量的转换•3.锅炉给水系统：是指凝汽器出口至省煤器入口的水系统。低压给水系统、高压给水系统。给水的组成。4.主要热力设备的金属材料•4.1给水系统内的管道及设备全部由钢材制成的，称为“全铁”系统或无铜系统。反之，则称为“非全铁”系统或有铜系统。•4.2两种系统对给水水质要求和水质调节方式有各自特点。第二节影响热力系统金属腐蚀的主要因素•（1）pH值；（2）流速；（3）温度；•（4）水溶液的氧化还原电位；•（5）溶解氧；（6）热负荷；（7）应力；•（8）水质；（9）金属材料本身。第三节给水系统金属材料腐蚀原因•（1）溶解氧腐蚀；•（2）二氧化碳腐蚀；•（3）除氧器运行不良，造成除氧器以后给水系统运行中氧腐蚀。•（4）机组在停用期间炉前系统未受到良好的保养。（5）流动加速腐蚀•附着在碳钢表面上的磁性Fe3O4保护膜被剥离带入湍流水或潮湿蒸汽中，使其保护性降低甚至消除，导致管道腐蚀泄漏。•易发生在：水流的流动状态发生骤变的局部区域如碳钢制高压加热器、给水管弯头和省煤器的入口处某厂高加入口FAC腐蚀第四节给水处理•1.给水处理的定义给水处理是指向给水加入水处理药剂，改变水的成分及其化学特性，如pH值、氧化还原电位等，以降低给水系统的各种金属的综合腐蚀速率。2.给水处理的目的•减轻或防止锅炉给水对金属材料的腐蚀。•减少随给水带入锅炉的腐蚀产物和其它杂质。•防止因采用给水减温引起混合式过热器、再热器和汽轮机积盐。3.汽包锅炉对水质要求及特点1）与直流锅炉相比，对锅炉给水水质要求相对较低；2）允许炉水在产生蒸汽的过程中进行深度浓缩，但排污率不得低于0.3%（目的主要是为了防止炉水中的氧化铁形成二次水垢）；3）是否配备凝结水精处理设备由机组容量及其它配置而定。4.直流锅炉对水质要求及特点1）与汽包锅炉相比，对锅炉给水水质要求相对较高；原因是其水汽系统没有循环的锅炉水，不能进行锅内水处理。2）在产生蒸汽过程中不允许炉水浓缩，也即随给水进入锅内的各种杂质，或者被蒸汽带往汽轮机，或者沉积在炉管内。3）必须配备凝结水精处理设备。5.锅炉给水处理的三种方式•1）还原性全挥发处理是指锅炉给水加氨和还原剂(又称除氧剂，如联氨)的处理，英文为all-volatiletreatment(reduction)，简称AVT(R)。•2）弱氧化性全挥发处理是指锅炉给水只加氨的处理，英文为all-volatiletreatment(oxidation)，简称[AVT(O)]。•3）加氧处理是指锅炉给水加氧的处理，英文为oxygenatedtreatment，简称OT。6.AVT(R)、AVT(O)和OT的原理•6.1抑制一般性腐蚀•AVT(R)处理时，由于降低了ORP，使铁生成稳定的Fe3O4和Fe(OH)2，它们的溶解度都较低，在一定程度上减缓了铁进一步腐蚀。•OT处理时，由于提高了ORP，使铁进入钝化区，腐蚀产物主要是α-Fe2O3和Fe(OH)3，它们的溶解度都很低，能阻止铁进一步腐蚀。•AVT(O)处理时，由于提高ORP幅度不大，铁刚进入钝化区，主要腐蚀产物是α-Fe2O3和Fe3O4，它们的溶解度都较低，其防腐效果处于OT和AVT(R)之间。•6.2抑制流动加速腐蚀附着在碳钢表面上的磁性Fe3O4保护膜被剥离带入湍流水或潮湿蒸汽中，使其保护性降低甚至消除，导致管道腐蚀泄漏。AVT(R)方式金属表面状态(放大16倍)OT方式金属表面状态(放大16倍)•图2有氧处理和无氧处理对金属表面膜的影响7.选择给水处理方式的原则1(1)根据材质选择给水处理方式•除凝汽器外，水汽系统不含铜合金材料，首选AVT(O)；如果有凝结水精处理设备并正常运行，最好通过试验后采用OT。•除凝汽器外，水汽系统含铜合金材料，首选AVT(R)；也可通过试验，确认给水的含铜量不超标后采用AVT(O)。7.选择给水处理方式的原则2•(2)根据给水水质选择不同的处理方式7.选择给水处理方式的原则3(3)根据机组的运行状况选择不同的处理方式。•如果机组因负荷需求经常启停，或机组本身不能长期稳定运行，最好选择AVT(R)8.给水优化处理所谓给水优化处理，是指根据水汽系统的材质和给水水质合理的选择给水处理方式，使给水系统所涉及...
