单片机的直流电机速控制VIP免费

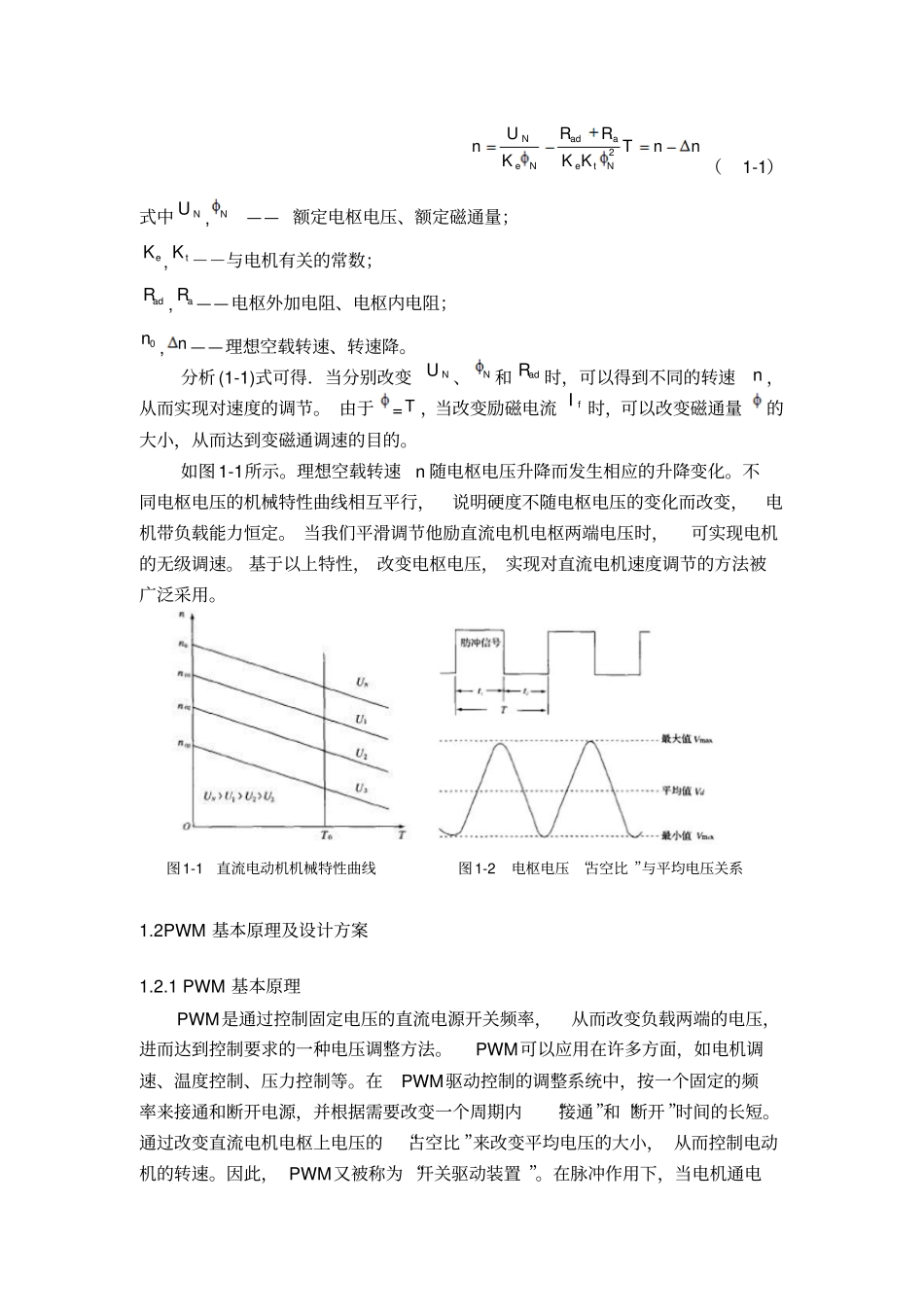

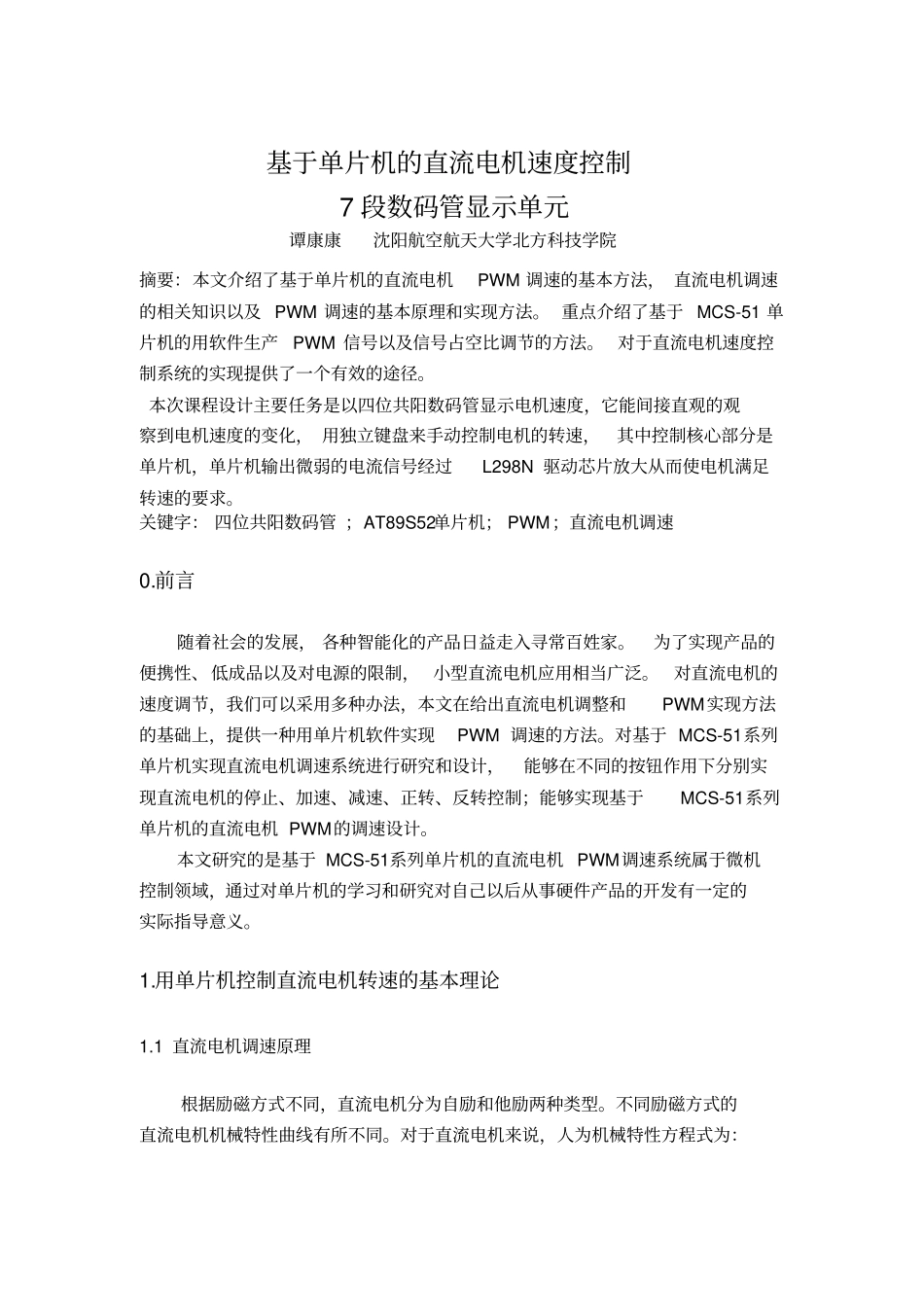

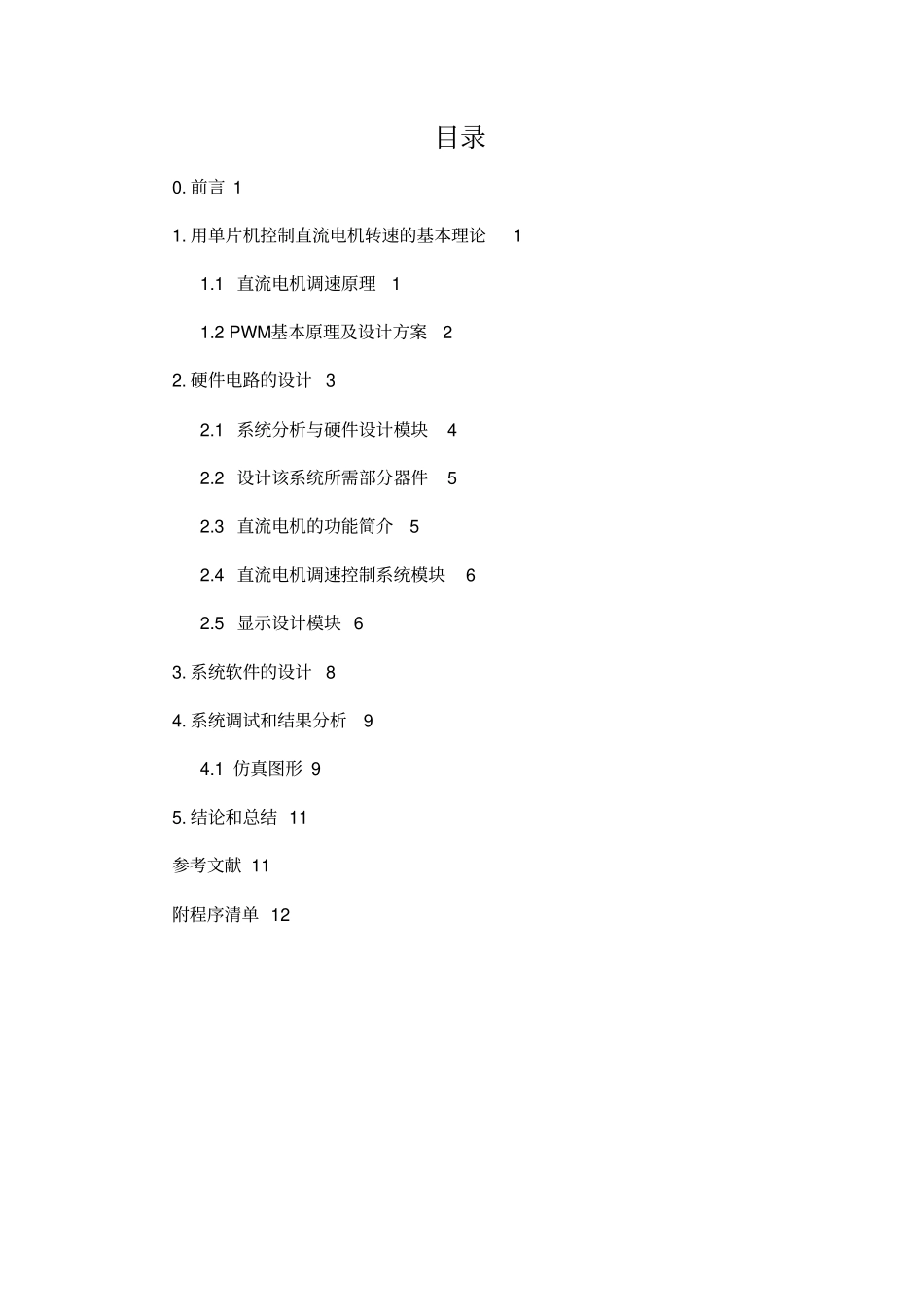

目录0.前言11.用单片机控制直流电机转速的基本理论11.1直流电机调速原理11.2PWM基本原理及设计方案22.硬件电路的设计32.1系统分析与硬件设计模块42.2设计该系统所需部分器件52.3直流电机的功能简介52.4直流电机调速控制系统模块62.5显示设计模块63.系统软件的设计84.系统调试和结果分析94.1仿真图形95.结论和总结11参考文献11附程序清单12基于单片机的直流电机速度控制7段数码管显示单元谭康康沈阳航空航天大学北方科技学院摘要：本文介绍了基于单片机的直流电机PWM调速的基本方法，直流电机调速的相关知识以及PWM调速的基本原理和实现方法。重点介绍了基于MCS-51单片机的用软件生产PWM信号以及信号占空比调节的方法。对于直流电机速度控制系统的实现提供了一个有效的途径。本次课程设计主要任务是以四位共阳数码管显示电机速度，它能间接直观的观察到电机速度的变化，用独立键盘来手动控制电机的转速，其中控制核心部分是单片机，单片机输出微弱的电流信号经过L298N驱动芯片放大从而使电机满足转速的要求。关键字：四位共阳数码管；AT89S52单片机；PWM；直流电机调速0.前言随着社会的发展，各种智能化的产品日益走入寻常百姓家。为了实现产品的便携性、低成品以及对电源的限制，小型直流电机应用相当广泛。对直流电机的速度调节，我们可以采用多种办法，本文在给出直流电机调整和PWM实现方法的基础上，提供一种用单片机软件实现PWM调速的方法。对基于MCS-51系列单片机实现直流电机调速系统进行研究和设计，能够在不同的按钮作用下分别实现直流电机的停止、加速、减速、正转、反转控制；能够实现基于MCS-51系列单片机的直流电机PWM的调速设计。本文研究的是基于MCS-51系列单片机的直流电机PWM调速系统属于微机控制领域，通过对单片机的学习和研究对自己以后从事硬件产品的开发有一定的实际指导意义。1.用单片机控制直流电机转速的基本理论1.1直流电机调速原理根据励磁方式不同，直流电机分为自励和他励两种类型。不同励磁方式的直流电机机械特性曲线有所不同。对于直流电机来说，人为机械特性方程式为：2NadaeNetNURRnTnnKKK（1-1）式中NU,N——额定电枢电压、额定磁通量；eK,tK－－与电机有关的常数；adR,aR——电枢外加电阻、电枢内电阻；0n,n——理想空载转速、转速降。分析(1-1)式可得．当分别改变NU、N和adR时，可以得到不同的转速n，从而实现对速度的调节。由于=T，当改变励磁电流fI时，可以改变磁通量的大小，从而达到变磁通调速的目的。如图1-1所示。理想空载转速n随电枢电压升降而发生相应的升降变化。不同电枢电压的机械特性曲线相互平行，说明硬度不随电枢电压的变化而改变，电机带负载能力恒定。当我们平滑调节他励直流电机电枢两端电压时，可实现电机的无级调速。基于以上特性，改变电枢电压，实现对直流电机速度调节的方法被广泛采用。图1-1直流电动机机械特性曲线图1-2电枢电压“占空比”与平均电压关系1.2PWM基本原理及设计方案1.2.1PWM基本原理PWM是通过控制固定电压的直流电源开关频率，从而改变负载两端的电压，进而达到控制要求的一种电压调整方法。PWM可以应用在许多方面，如电机调速、温度控制、压力控制等。在PWM驱动控制的调整系统中，按一个固定的频率来接通和断开电源，并根据需要改变一个周期内“接通”和“断开”时间的长短。通过改变直流电机电枢上电压的“占空比”来改变平均电压的大小，从而控制电动机的转速。因此，PWM又被称为“开关驱动装置”。在脉冲作用下，当电机通电时，速度增加；电机断电时，速度逐渐减少。只要按一定规律，改变通、断电的时间，即可让电机转速得到控制。设电机始终接通电源时，电机转速最大为maxV,设占空比为D=1t/T，则电机的平均速度为:dV=maxV*D（1-2）式中，dV——电机的平均速度;maxV－－电机全通电时的速度(最大);D=1t/T－－占空比。由公式（1-2）可见，当我们改变占空比时D=1t/T，就可以得到不同的电机平均速度，从而达到调速的目的。严格地讲，平均速度dV与占空比D=1t/T并不是严格的线性关系，在一般的应用中，可以将其近似地看成线性关系。1.2.2设计方案本文主要介绍利用单片机对PWM信号的软件实现方法。MCS一51...
