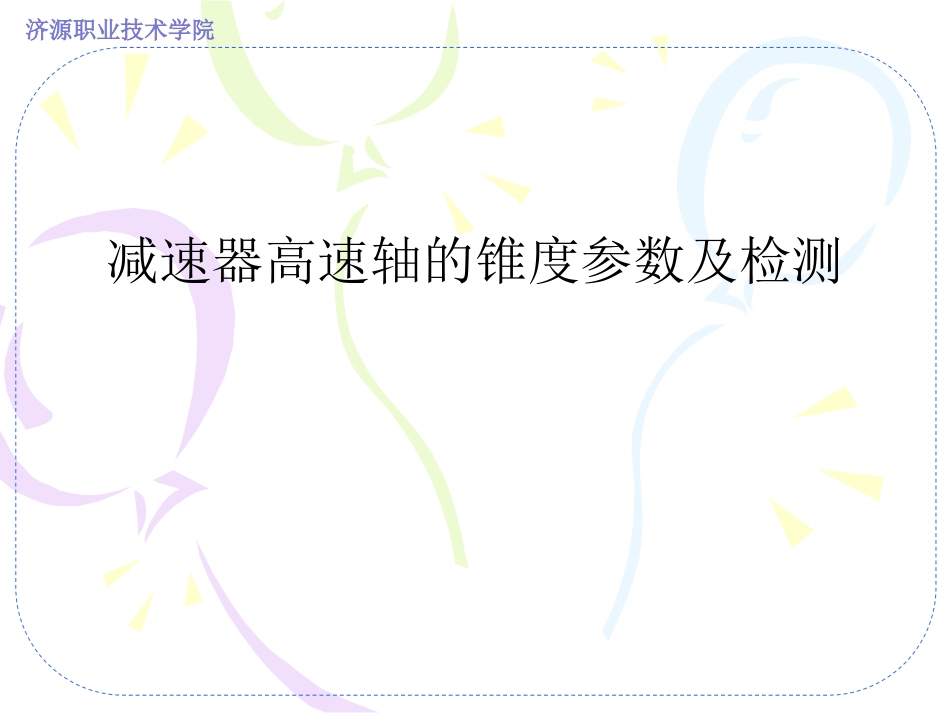

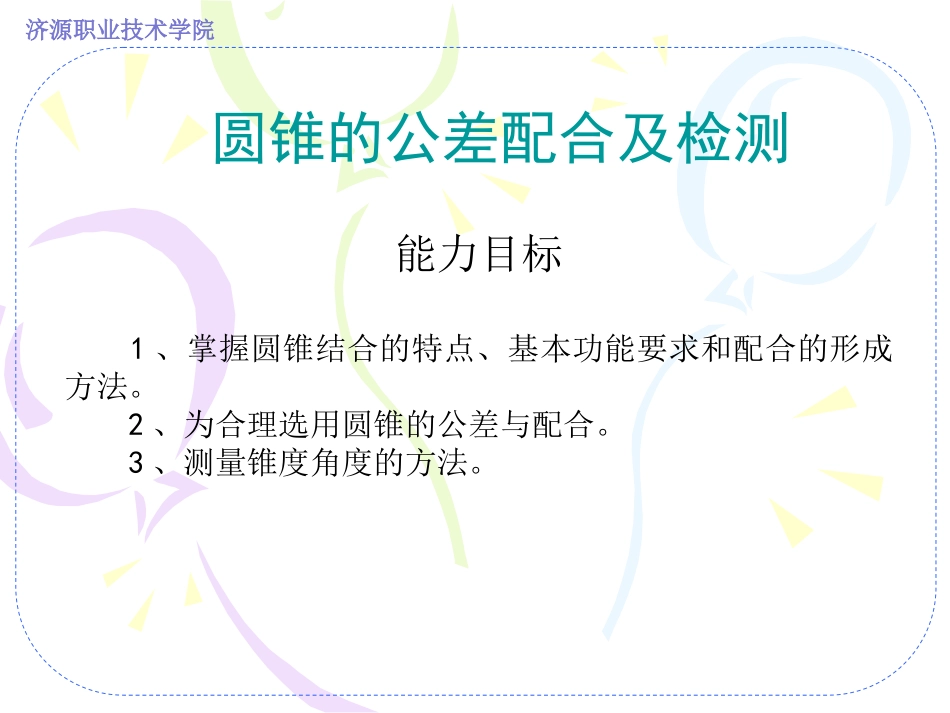

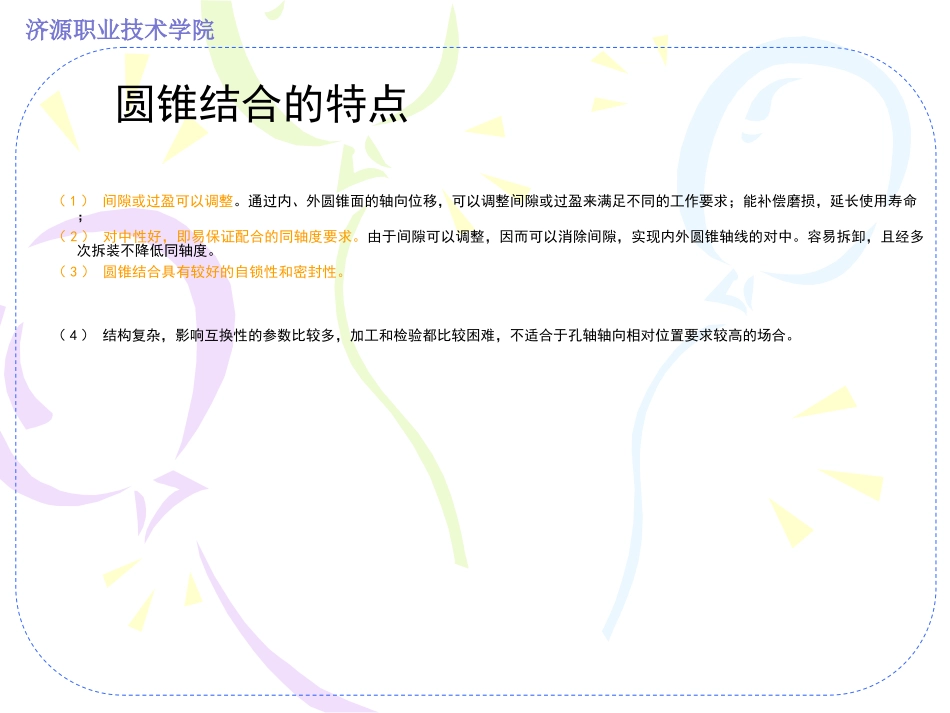

济源职业技术学院减速器高速轴的锥度参数及检测济源职业技术学院圆锥的公差配合及检测能力目标1、掌握圆锥结合的特点、基本功能要求和配合的形成方法。2、为合理选用圆锥的公差与配合。3、测量锥度角度的方法。济源职业技术学院圆锥结合的特点（1）间隙或过盈可以调整。通过内、外圆锥面的轴向位移，可以调整间隙或过盈来满足不同的工作要求；能补偿磨损，延长使用寿命；（2）对中性好，即易保证配合的同轴度要求。由于间隙可以调整，因而可以消除间隙，实现内外圆锥轴线的对中。容易拆卸，且经多次拆装不降低同轴度。（3）圆锥结合具有较好的自锁性和密封性。（4）结构复杂，影响互换性的参数比较多，加工和检验都比较困难，不适合于孔轴轴向相对位置要求较高的场合。济源职业技术学院主要术语圆锥角α、圆锥直径（最大圆锥直径D、最小圆锥直径d）、锥度C、公称圆锥、实际圆锥济源职业技术学院圆锥的检测方法量规检验法大批量生产条件下，圆锥的检验多用圆锥量规。圆锥量规用来检验实际内、外圆锥工件的锥度和直径偏差。检验内圆锥用圆锥塞规，检验外圆锥用圆锥环规，如图所示。圆锥量规Z圆锥塞规Z圆锥环规济源职业技术学院间接测量法通过平板、量块、正弦规、指示计和滚柱（或钢球）等常用计量器具组合，测量锥度或角度有关的尺寸，按几何关系换算出被测的锥度或角度。图中用正弦规测量锥度图所示是用正弦规测量外圆锥锥度。测量前先按公式h=Lsinα（式中α为公称圆锥角；L为正弦规两圆柱中心距）计算并组合量块组，然后按图7-17进行测量。工件锥度偏差△C=(ha－hb)式中ha、hb分别为指示表在a、b两点的读数，为a、b两点间距离。αhabl用正弦规测量锥度济源职业技术学院用圆柱测外圆锥角HmMtg2)(2济源职业技术学院用钢球测量内锥角0000)(2DdhHdDSin=2济源职业技术学院小结1．圆锥结合的特点圆锥结合具有较高的同轴度，自锁性好，密封性好，间隙和过盈可以调整等优点。2．主要术语圆锥结合的主要术语有：圆锥角α、圆锥直径（最大圆锥直径D、最小圆锥直径d）、锥度C、公称圆锥、实际圆锥、实际圆锥直径、极限圆锥、极限圆锥直径。3．圆锥公差《圆锥公差》（GB/T11334—2005）规定了四项圆锥公差（见表7-1）及两种圆锥公差给定方法。4．圆锥配合圆锥配合的种类分为三种，分别是间隙配合、过盈配合、紧密配合（也称过渡配合）。圆锥配合有别于圆柱配合的主要特点是：通过内、外圆锥相对轴向位置调整间隙或过盈，可得到不同配合性质的配合。圆锥配合时，按确定内、外圆锥相对位置的方法的不同，可分为结构型圆锥配合和位移型圆锥配合，它们的特点及配合的确定见表7-3。5．圆锥的检测方法有量规检验法和间接测量法。
