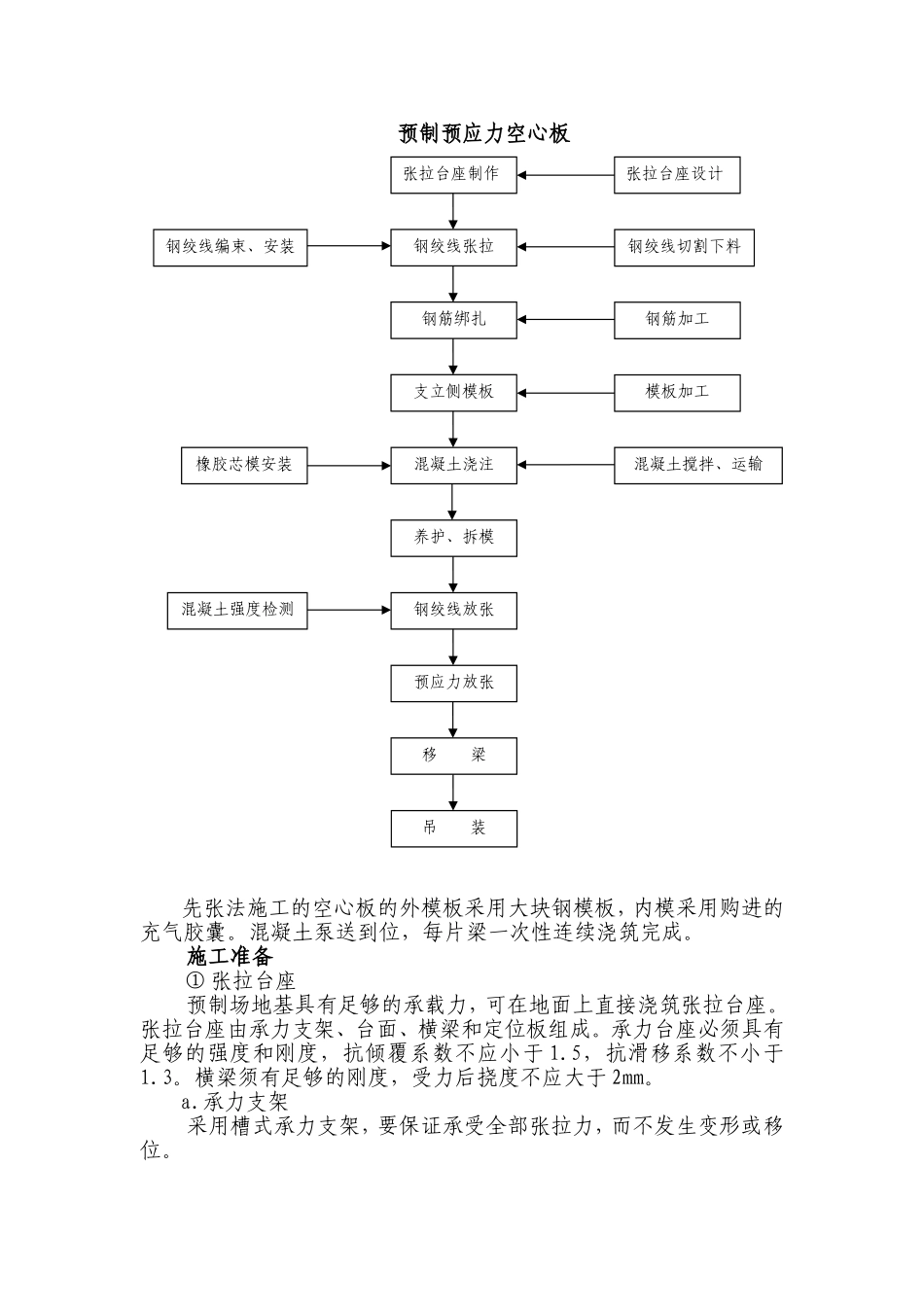

预制预应力空心板先张法施工的空心板的外模板采用大块钢模板，内模采用购进的充气胶囊。混凝土泵送到位，每片梁一次性连续浇筑完成。施工准备①张拉台座预制场地基具有足够的承载力，可在地面上直接浇筑张拉台座。张拉台座由承力支架、台面、横梁和定位板组成。承力台座必须具有足够的强度和刚度，抗倾覆系数不应小于1.5，抗滑移系数不小于1.3。横梁须有足够的刚度，受力后挠度不应大于2mm。a.承力支架采用槽式承力支架，要保证承受全部张拉力，而不发生变形或移位。张拉台座制作钢绞线张拉钢筋绑扎支立侧模板混凝土浇注养护、拆模钢绞线放张预应力放张吊装混凝土搅拌、运输张拉台座设计钢绞线切割下料钢绞线编束、安装钢筋加工模板加工混凝土强度检测移梁橡胶芯模安装b.台面台面采用素混凝土，要求表面平整、光滑并具有足够的强度。c.横梁横梁采用型钢制成，应具有足够的刚度和稳定性，防止受力后产生变形和翘曲，受力后的挠度不应大于2mm。d.定位板一般采用钢板制成，其厚度必须保证承受张拉力后，具有足够的刚度。孔的位置按设计的钢绞线的位置来定，孔径的大小应略比钢绞线大2-5mm，以便穿钢绞线。②钢绞线下料下料应按照构件长度和材料的试验数据确定。其计算公式（按一端张拉）为：L=l+l1+l2L—下料长度；l—长线台座的长度；l1—夹具长度；l2—张拉千斤顶所需要的长度（按具体情况而定）。2.3.8.2先张法预应力空心板梁施工要点：①按设计及规范规定，在已浇好的混凝土底座上绑扎钢筋骨架，将钢绞线安设在钢筋笼内，利用硬塑料管进行失效处理。②支立侧模板及端模板，用设在模板顶端对拉的拉筋及预埋件将其固定好。2.3.8.3张拉施工①由于OVM锚具和低松弛钢绞线，张拉控制按下列形式进行：0→初应力→1.5σcon（持荷2min）→0→σcon（锚固）注：⑴σcon为张拉控制应力。⑵初应力一般为张拉控制应力的10～25%。②钢绞线的张拉控制应力，应符合设计要求。当施工中钢绞线需要超张拉时，可比设计要求提高5%，但其最大张拉控制应力，不得超过规范规定，以保证张拉力不超过其屈服强度，使钢绞线处于弹性工作状态，对混凝土建立有效的预压应力。多根预应力筋同时张拉时，在张拉过程中，活动横梁应与固定横梁始终保持平行。并且在张拉前利用单顶逐根调整钢绞线的初应力，使其初应力一致。为保证安全，在张拉到90%σcon时安装模板、配筋、预埋件等。③伸长量控制张拉钢绞线可单根进行也可多根成组同时进行。同时张拉多根钢绞线时，应先利用单顶调整初应力，使其相互间的应力一致。张拉采用“应力-应变”双向控制，用应力控制方法张拉时应用应变即钢绞线的伸长量进行校正。如实际伸长量比计算伸长量大10%或小5%，应暂停张拉分析原因，调整后方可继续张拉。钢绞线的实际伸长量，宜在初应力约为10%时开始量测，但必须加上初应力以下的推算伸长值。2.3.8.4混凝土的浇筑和养护钢绞线张拉后即应浇筑混凝土。混凝土应一次连续浇筑完成，不允许留施工缝。混凝土的用水量和水泥用量应严格控制，以减少混凝土由于收缩和徐变而引起预应力损失。预应力混凝土构件浇筑时必须振捣密实（特别是在构件的端部），以保证钢绞线和混凝土之间的粘结力。①先浇筑底板混凝土，之后安装并用钢筋固定充气胶囊，绑扎顶板钢筋，最后浇筑腹板和顶板混凝土。钢筋绑扎要快，前层混凝土初凝前开始下层混凝土浇筑，以保证梁体的整体性。②用输送泵浇筑梁体混凝土，混凝土振捣用插入式振捣棒、附着式振捣器和平板式振捣器相结合的方式进行，以保证混凝土密实。③混凝土浇筑完成后，待强度达到2.5MPa后脱外模。内模在混凝土终凝后将其放气拉出，脱内模时应确保梁顶混凝土不能塌陷。④混凝土的养护可采用洒水养护，养护方法与现浇箱梁基本相同。养护至其强度达到设计强度的８５％以上且龄期达到7天后方可分批放张。2.3.8.5放张①放张时混凝土强度必须符合设计要求；当设计无要求时，不得低于设计强度的70%。在对混凝土试件试压满足强度要求后，方可进行放张。②放张顺序放张顺序应符合设计要求；当设计专门规定时，应符合下列规定：a.对承受轴心预压力的构件，所有钢绞线应同时放张。b.对承受偏心预压力的构件，应先同时...
