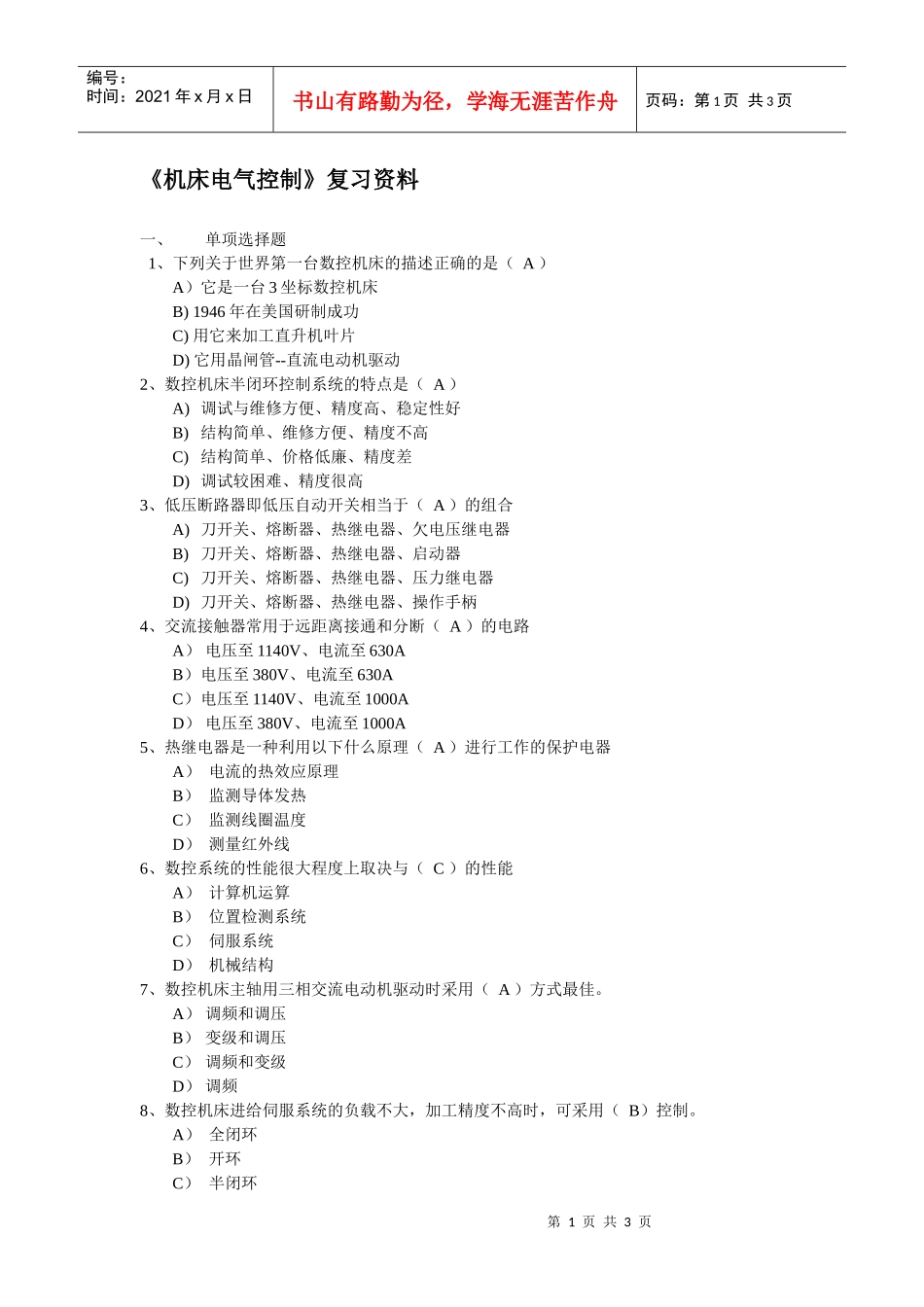

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页《机床电气控制》复习资料一、单项选择题1、下列关于世界第一台数控机床的描述正确的是（A）A）它是一台3坐标数控机床B)1946年在美国研制成功C)用它来加工直升机叶片D)它用晶闸管--直流电动机驱动2、数控机床半闭环控制系统的特点是（A）A)调试与维修方便、精度高、稳定性好B)结构简单、维修方便、精度不高C)结构简单、价格低廉、精度差D)调试较困难、精度很高3、低压断路器即低压自动开关相当于（A）的组合A)刀开关、熔断器、热继电器、欠电压继电器B)刀开关、熔断器、热继电器、启动器C)刀开关、熔断器、热继电器、压力继电器D)刀开关、熔断器、热继电器、操作手柄4、交流接触器常用于远距离接通和分断（A）的电路A）电压至1140V、电流至630AB）电压至380V、电流至630AC）电压至1140V、电流至1000AD）电压至380V、电流至1000A5、热继电器是一种利用以下什么原理（A）进行工作的保护电器A）电流的热效应原理B）监测导体发热C）监测线圈温度D）测量红外线6、数控系统的性能很大程度上取决与（C）的性能A）计算机运算B）位置检测系统C）伺服系统D）机械结构7、数控机床主轴用三相交流电动机驱动时采用（A）方式最佳。A）调频和调压B）变级和调压C）调频和变级D）调频8、数控机床进给伺服系统的负载不大，加工精度不高时，可采用（B）控制。A）全闭环B）开环C）半闭环第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页9、使用闭环测量与反馈装置的作用是为了什么（C）。A）提高机床加工的安全性B）提高机床的使用寿命C）提高机床的定位精度、加工精度二、填空题1、数控机床电器控制系统由数控装置、进给伺服系统、主轴伺服系统、机床强电控制系统（包括可编程控制器和继电器、接触器）等组成。2、数控机床低压电器包括控制电器、保护电器、执行电器。3、低压电器通常工作的交流额定电压是1200V、额定直流电压1500V，在电路中起的作用分别是：保护、控制、调节、转换和通断。4、数控机床控制应用的接触器可分为直流接触器和交流接触器。5、常见的电气控制系统图有：电气原理图、电器布置图、执行电器。三、判断题1、自动开关的通断能力是指在一定的实验条件下，能够接通和分段预期电流值（√）2、全闭环伺服所用位置检测元件是光电脉冲编码器。（×）3、数控装置是数控机床电气控制系统的控制中心。（√）4、目前，交流私服驱动系统已完全取代直流伺服驱动系统。（×）5、步进电机驱动电路是直流稳压电源。（×）6、数控机床的电气控制系统由驱动电路和伺服电动机两部分组成。（×）7、梯形图不是数控加工编程语言。（√）8、数控机床电气控制系统的发展与数控系统、伺服系统、可编程序控制器发展密切相关（√）9、可编程控制器都是模块式结构。（×）10、数控机床具有柔性，只需更换程序，就可以适应不同品种及规格零件的自动加工。（√）四、简答题1、为何用热继电器进行过载保护？在实际运行中短暂的过载是允许的，但当电机长时间过载，电机速度下降，电流增加可能超过电机的额定值，绕组线圈发热量增加可能烧毁电机（典型的情况是电机堵转时），使用热继电器在电机过载时自动切断电路。2、请写出低压电器有哪几种分类？低压配电电器；低压控制电器；低压保护电器；低压主令电器；低压执行电器。3、写出至少五种常用的低压电器的文字符号，并画出相应的图形符号。时间继电器KT；热继电器FR；行程开关SQ；接触器KM第3页共3页第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页；熔断器FU；刀开关QS；按钮开关SB等等（任意五种均可不一一列出）4请简要回答三相交流电机的主要起动方式？直接启动；定子绕组串电阻降压启动；星形三角形降压启动五、分析题试分析（图一）所以点动/连动控制线路图。（注：图中SA为旋钮开关，闭合和断开SA可以实现点动和连动的切换。FR为热继电器。提示SB2按钮在这里既是点动控制按钮，也是连动起动按钮）。点动：按下SB2按钮接触器KM线圈得电，接触器主触点吸合，电机得电动作。松开SB2按...
