电力电缆试验作业必备指导书VIP免费

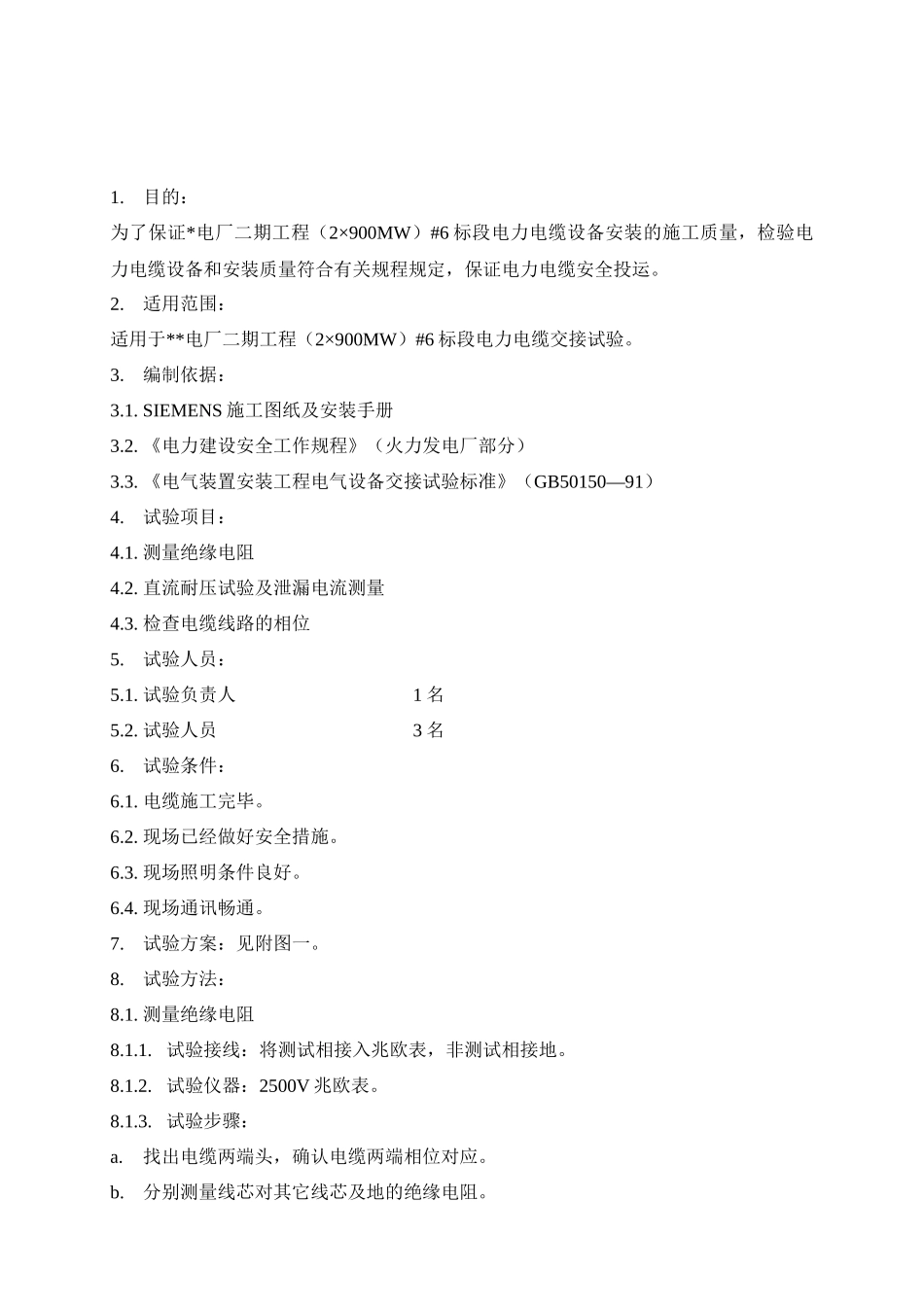

电力电缆试验作业必备指导书_第1页
1/7

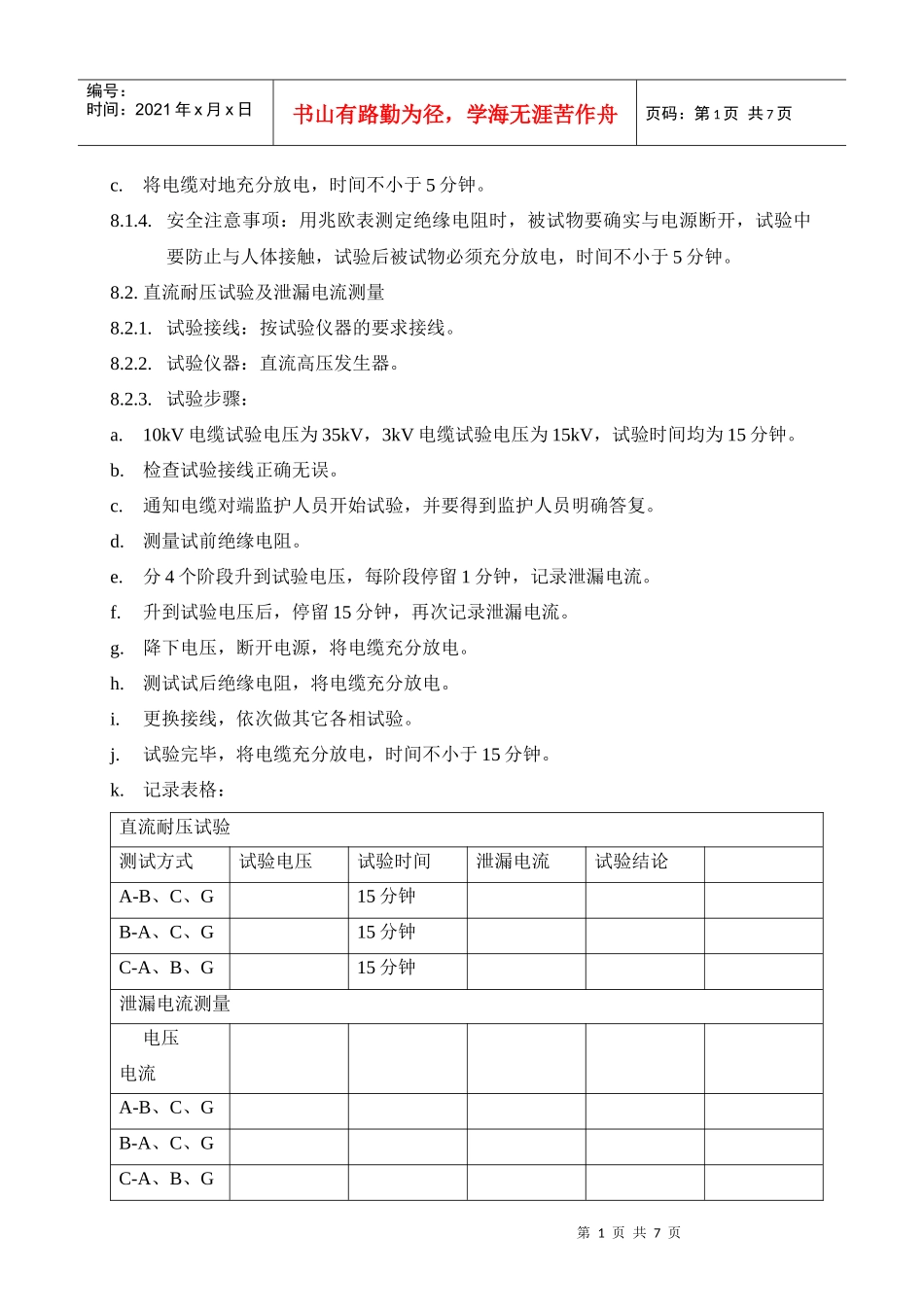

电力电缆试验作业必备指导书_第2页
2/7

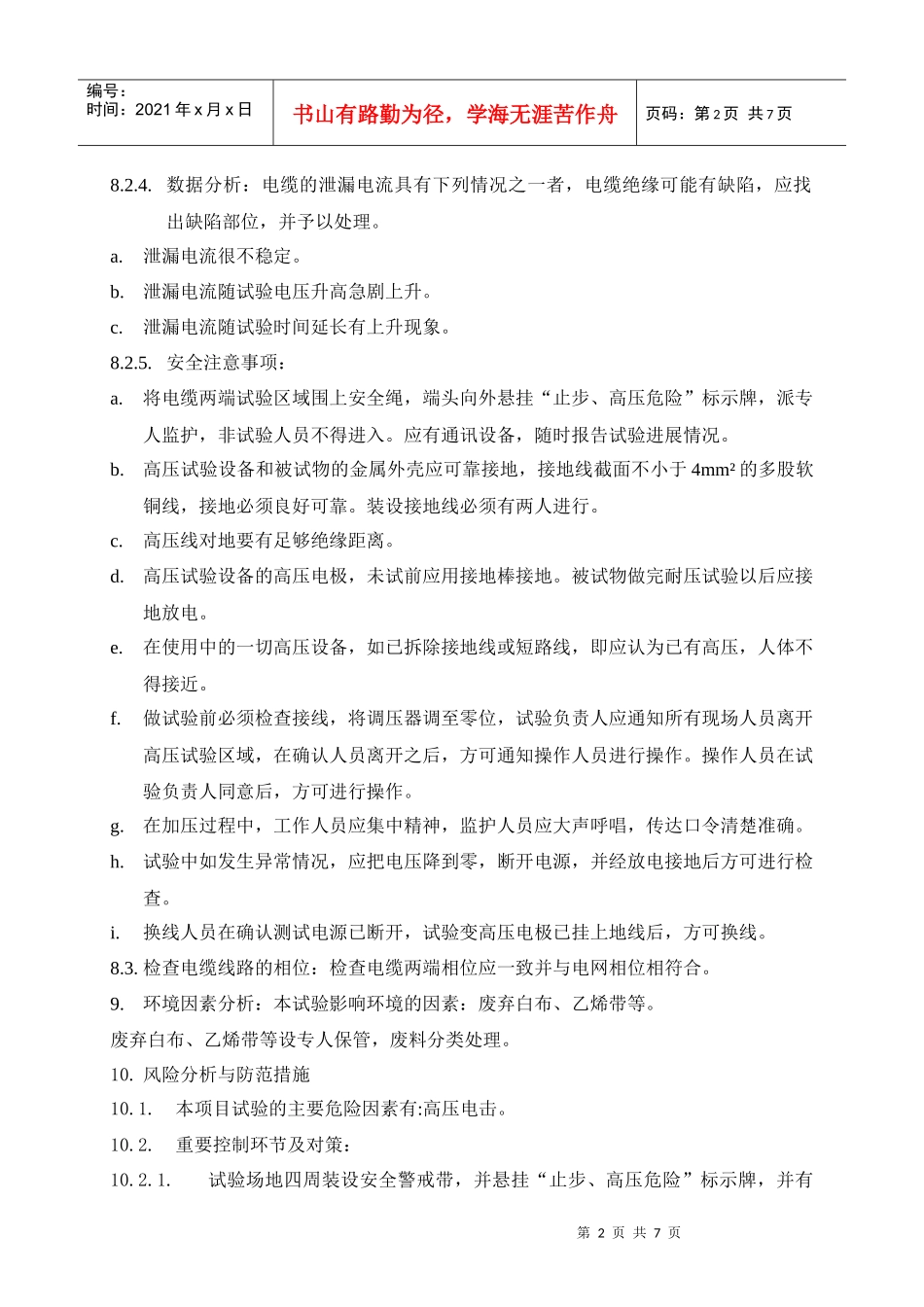

电力电缆试验作业必备指导书_第3页
3/7
1.目的:为了保证*电厂二期工程(2×900MW)#6标段电力电缆设备安装的施工质量,检验电力电缆设备和安装质量符合有关规程规定,保证电力电缆安全投运。2.适用范围:适用于**电厂二期工程(2×900MW)#6标段电力电缆交接试验。3.编制依据:3.1.SIEMENS施工图纸及安装手册3.2.《电力建设安全工作规程》(火力发电厂部分)3.3.《电气装置安装工程电气设备交接试验标准》(GB50150—91)4.试验项目:4.1.测量绝缘电阻4.2.直流耐压试验及泄漏电流测量4.3.检查电缆线路的相位5.试验人员:5.1.试验负责人1名5.2.试验人员3名6.试验条件:6.1.电缆施工完毕。6.2.现场已经做好安全措施。6.3.现场照明条件良好。6.4.现场通讯畅通。7.试验方案:见附图一。8.试验方法:8.1.测量绝缘电阻8.1.1.试验接线:将测试相接入兆欧表,非测试相接地。8.1.2.试验仪器:2500V兆欧表。8.1.3.试验步骤:a.找出电缆两端头,确认电缆两端相位对应。b.分别测量线芯对其它线芯及地的绝缘电阻。第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页c.将电缆对地充分放电,时间不小于5分钟。8.1.4.安全注意事项:用兆欧表测定绝缘电阻时,被试物要确实与电源断开,试验中要防止与人体接触,试验后被试物必须充分放电,时间不小于5分钟。8.2.直流耐压试验及泄漏电流测量8.2.1.试验接线:按试验仪器的要求接线。8.2.2.试验仪器:直流高压发生器。8.2.3.试验步骤:a.10kV电缆试验电压为35kV,3kV电缆试验电压为15kV,试验时间均为15分钟。b.检查试验接线正确无误。c.通知电缆对端监护人员开始试验,并要得到监护人员明确答复。d.测量试前绝缘电阻。e.分4个阶段升到试验电压,每阶段停留1分钟,记录泄漏电流。f.升到试验电压后,停留15分钟,再次记录泄漏电流。g.降下电压,断开电源,将电缆充分放电。h.测试试后绝缘电阻,将电缆充分放电。i.更换接线,依次做其它各相试验。j.试验完毕,将电缆充分放电,时间不小于15分钟。k.记录表格:直流耐压试验测试方式试验电压试验时间泄漏电流试验结论A-B、C、G15分钟B-A、C、G15分钟C-A、B、G15分钟泄漏电流测量电压电流A-B、C、GB-A、C、GC-A、B、G第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页8.2.4.数据分析:电缆的泄漏电流具有下列情况之一者,电缆绝缘可能有缺陷,应找出缺陷部位,并予以处理。a.泄漏电流很不稳定。b.泄漏电流随试验电压升高急剧上升。c.泄漏电流随试验时间延长有上升现象。8.2.5.安全注意事项:a.将电缆两端试验区域围上安全绳,端头向外悬挂“止步、高压危险”标示牌,派专人监护,非试验人员不得进入。应有通讯设备,随时报告试验进展情况。b.高压试验设备和被试物的金属外壳应可靠接地,接地线截面不小于4mm²的多股软铜线,接地必须良好可靠。装设接地线必须有两人进行。c.高压线对地要有足够绝缘距离。d.高压试验设备的高压电极,未试前应用接地棒接地。被试物做完耐压试验以后应接地放电。e.在使用中的一切高压设备,如已拆除接地线或短路线,即应认为已有高压,人体不得接近。f.做试验前必须检查接线,将调压器调至零位,试验负责人应通知所有现场人员离开高压试验区域,在确认人员离开之后,方可通知操作人员进行操作。操作人员在试验负责人同意后,方可进行操作。g.在加压过程中,工作人员应集中精神,监护人员应大声呼唱,传达口令清楚准确。h.试验中如发生异常情况,应把电压降到零,断开电源,并经放电接地后方可进行检查。i.换线人员在确认测试电源已断开,试验变高压电极已挂上地线后,方可换线。8.3.检查电缆线路的相位:检查电缆两端相位应一致并与电网相位相符合。9.环境因素分析:本试验影响环境的因素:废弃白布、乙烯带等。废弃白布、乙烯带等设专人保管,废料分类处理。10.风险分析与防范措施10.1.本项目试验的主要危险因素有:高压电击。10.2.重要控制环节及对策:10.2.1.试验场地四周装设安全警戒带,并悬挂“止步、高压危险”标示牌,并有第3页共7页第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页专人监护...
