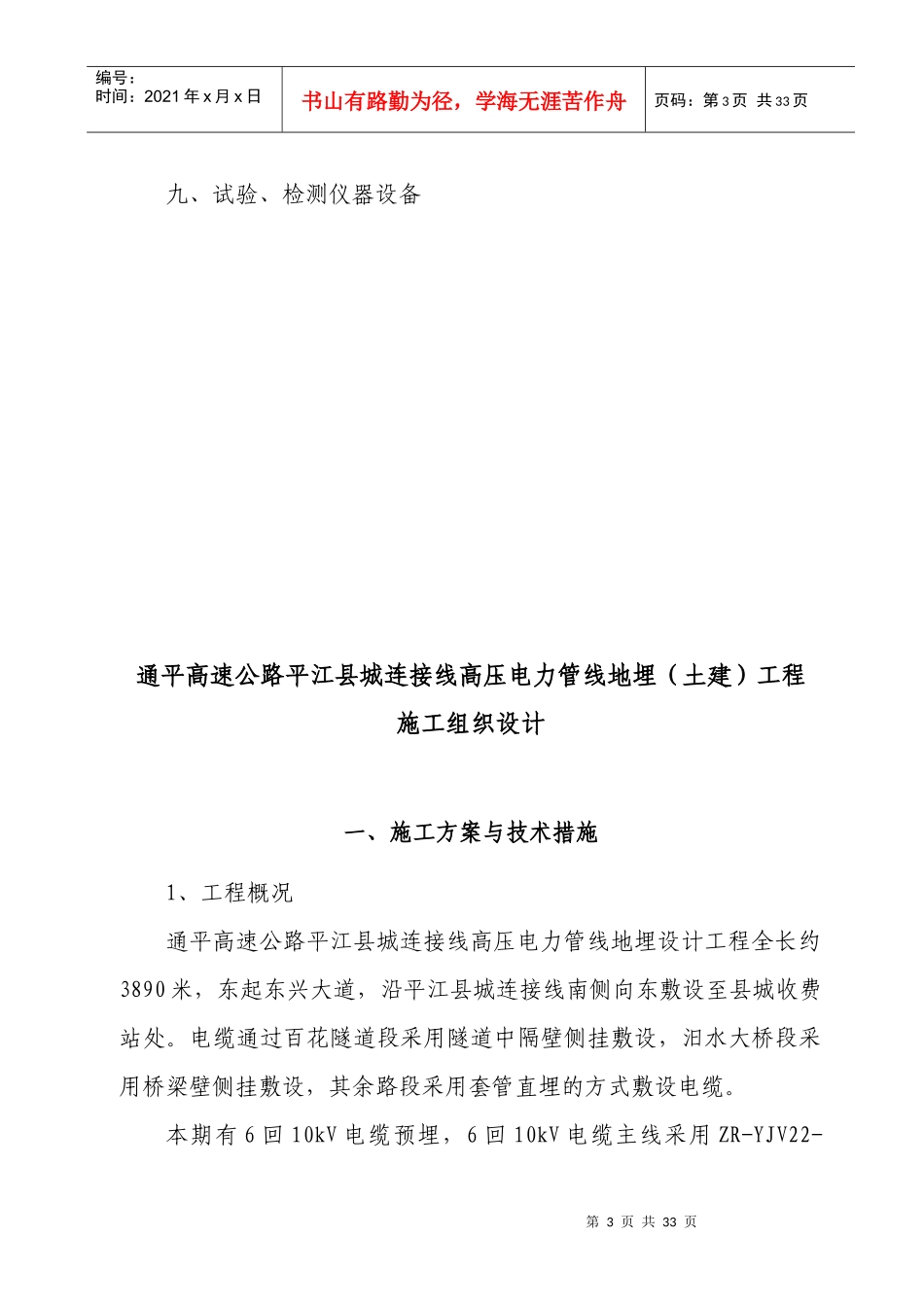

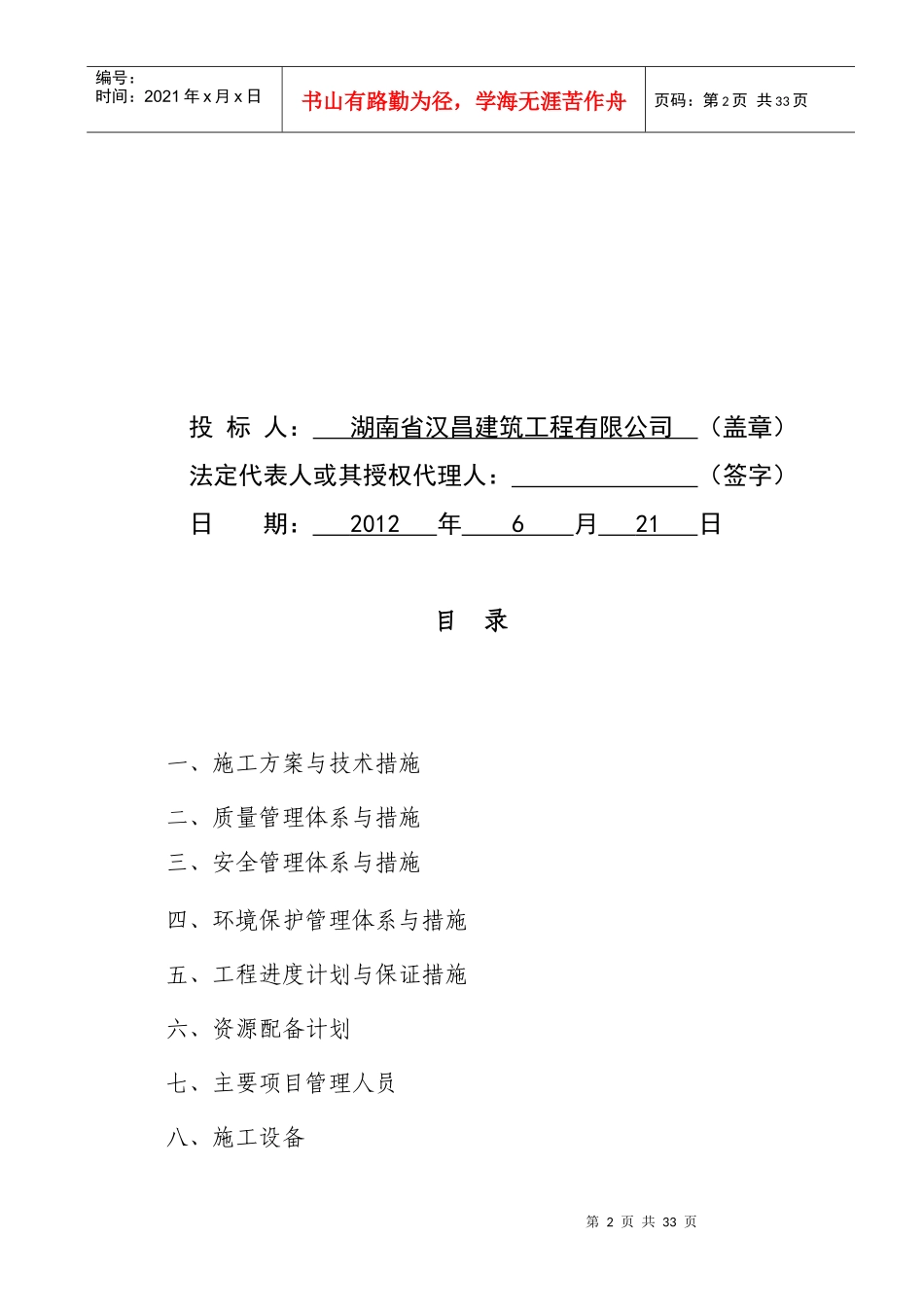

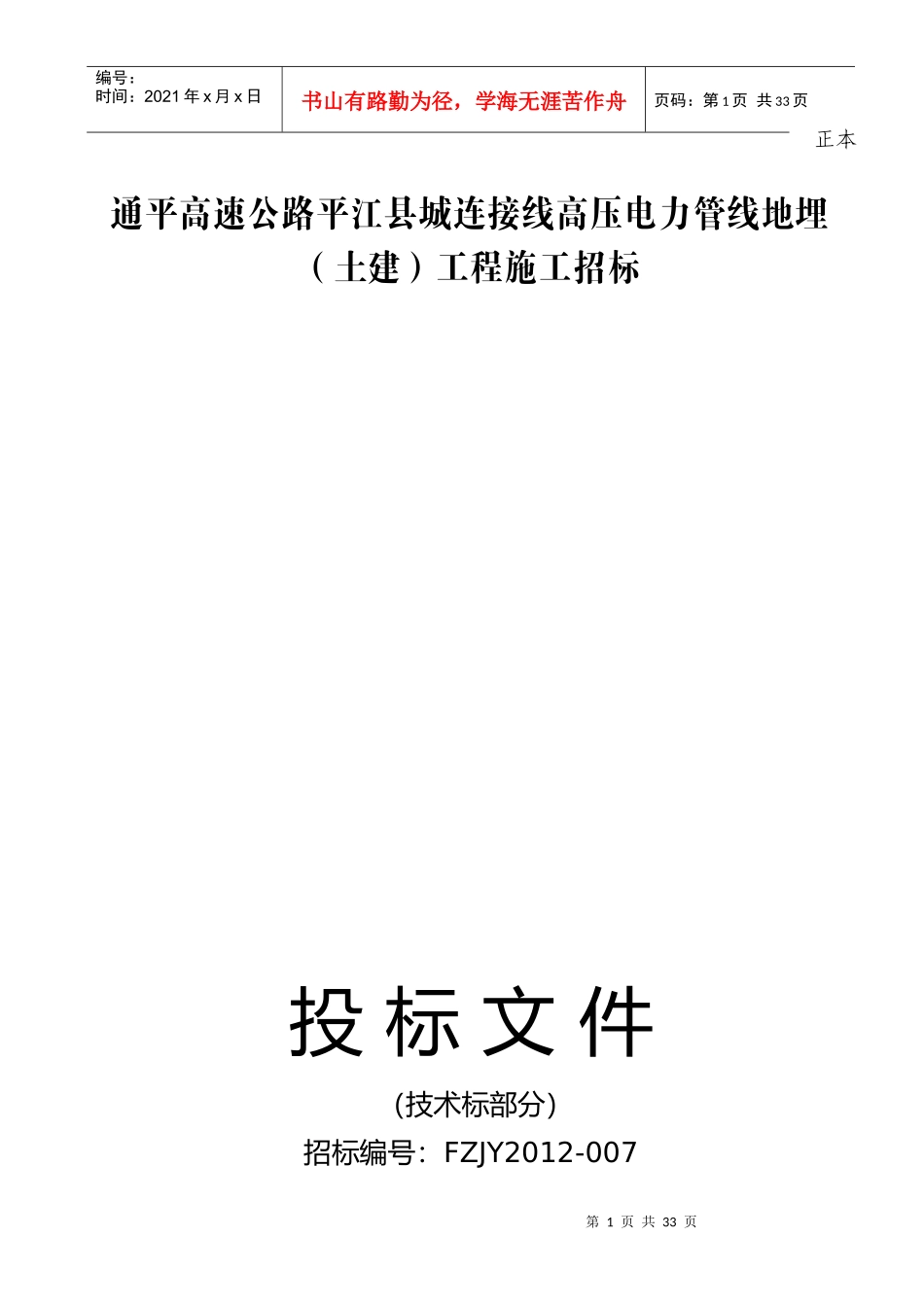

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页投标文件（技术标部分）招标编号：FZJY2012-007正本通平高速公路平江县城连接线高压电力管线地埋（土建）工程施工招标第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页投标人：湖南省汉昌建筑工程有限公司（盖章）法定代表人或其授权代理人：（签字）日期：2012年6月21日目录一、施工方案与技术措施二、质量管理体系与措施三、安全管理体系与措施四、环境保护管理体系与措施五、工程进度计划与保证措施六、资源配备计划七、主要项目管理人员八、施工设备第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页九、试验、检测仪器设备通平高速公路平江县城连接线高压电力管线地埋（土建）工程施工组织设计一、施工方案与技术措施1、工程概况通平高速公路平江县城连接线高压电力管线地埋设计工程全长约3890米，东起东兴大道，沿平江县城连接线南侧向东敷设至县城收费站处。电缆通过百花隧道段采用隧道中隔壁侧挂敷设，汨水大桥段采用桥梁壁侧挂敷设，其余路段采用套管直埋的方式敷设电缆。本期有6回10kV电缆预埋，6回10kV电缆主线采用ZR-YJV22-第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页3*300电缆，支线采用ZR-YJV22-3*240电缆，低压电缆采用YJV22-0.6/1kV-4*240电缆。电缆保护管采用φ167C-PVC管，共10根（预留4回埋管以作备用）。绿化带中采用预埋管，计42248m；过百花隧道处采用φ150C-PVC管，计900m；过汨水大桥处采用φ167PE管，计2136m；采用过路机械顶φ167PE管，计668m。结合现场情况，电缆敷设采用埋管敷设方式。为方便今后电缆敷设，在电缆埋管段设置电缆工作井，电缆工作井采用砖砌体形式，井顶板现浇，管枕随机自带，按1.5米距离安置一个。在几个主要的路口都设有横路埋管预留，方便今后电缆穿越连接线而不破坏路面。2、施工指导思想及组织原则本工程施工规模大，工程量大，工期紧，投入机械设备多，施工管理人员、技术人员和劳动力多，因此在施工过程中必须以系统工程理论进行总体规划，工期以网络计划技术进行动态管理，质量以全面质量管理体系进行工序控制。2.1、施工指导思想精心组织，合理安排，确保优质工程；文明施工，守约重誉；安全高效，确保工期。以质量求生存，以信誉求发展。2.2、施工组织原则根据工程规模、工期要求、工程特点、施工工艺和地质条件，按“统一指挥、网络管理、分项负责、全面推进”的施工原则组织多工第5页共33页第4页共33页项目经理项目副经理技术负责人施工员质检员材料员安全员文明施工员协调员监视测量组电缆井作业组管群作业组构件制安组机电维修组质量管理小组编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页序立体交叉平行流水作业，充分利用时间、空间相互配合，将沟槽开挖、电缆排管铺设、电缆检查井施工、构件制作安装、土方回填等工作有机地组合起来，有序地全面开展施工。3、施工组织机构3.1、组织机构由于通平高速公路平江县城连接线高压电力管线地埋（土建）工程是平江县新城区重要工程之一，工程量大，任务紧急，因此我公司领导十分重视本项目的工程施工，投入大量的管理人员和技术人员开展施工，特别成立“通平高速公路平江县城连接线高压电力管线地埋（土建）工程施工项目经理部”，在公司总经理的领导下，实行项目经理负责制。并在项目经理部设置相应的管理部门和生产组织机构，详见施工组织机构框图。施工组织机构框图第6页共33页第5页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共33页3.2、各职能组织机构的责任范围3.2.1、项目副经理：负责计划、统计、生产调度、施工管理。3.2.2、质检员：负责工程质量监督、检查、组织作业人员开展自检、互检，确保质量达到优良标准。3.2.3、安全员：负责施工现场的安全工作，包括生产安全、用电安全、机械设备使用安全、防火安全、防盗，禁止赌博、嫖娼和打架斗殴现象。确保整个项...
