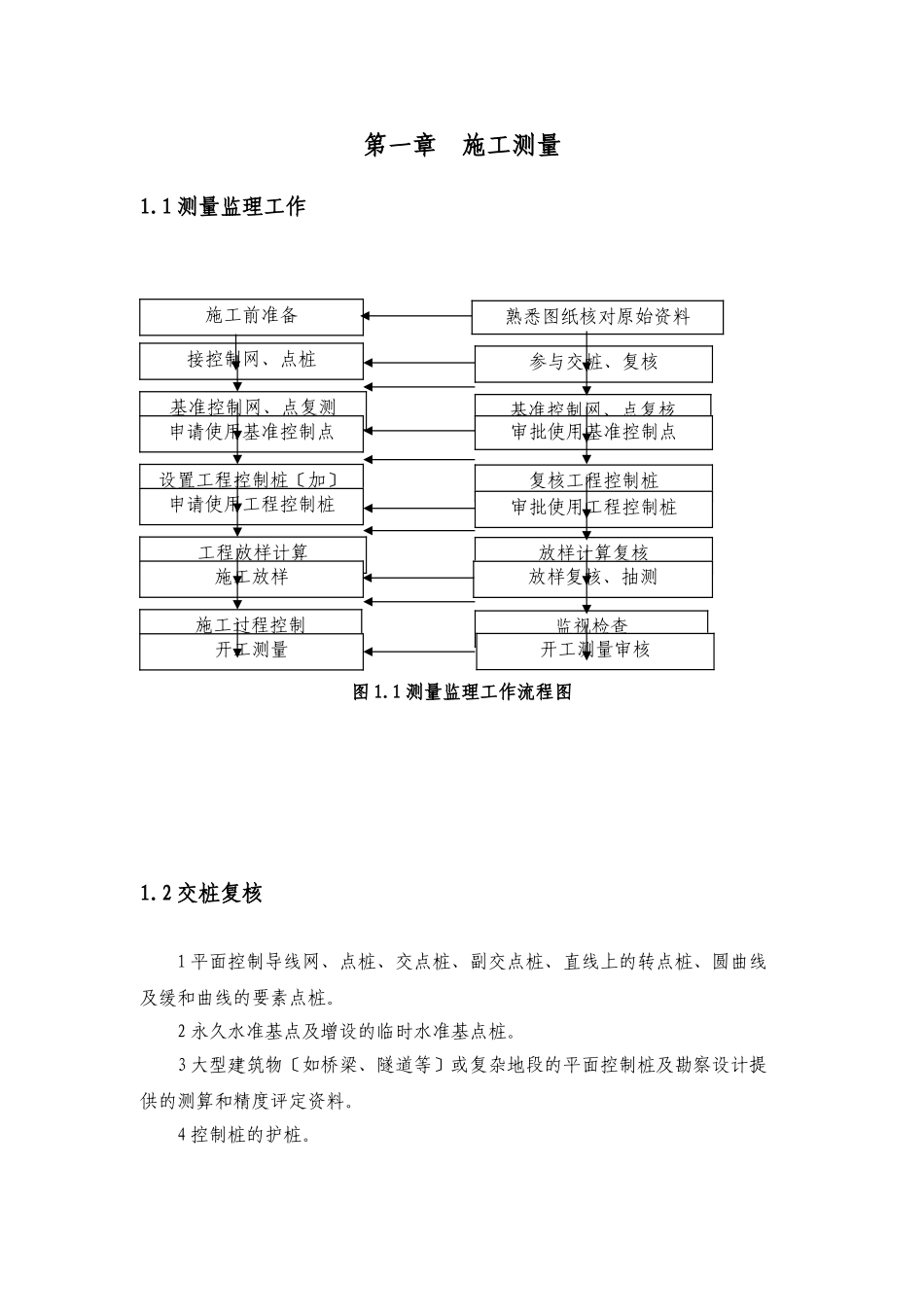

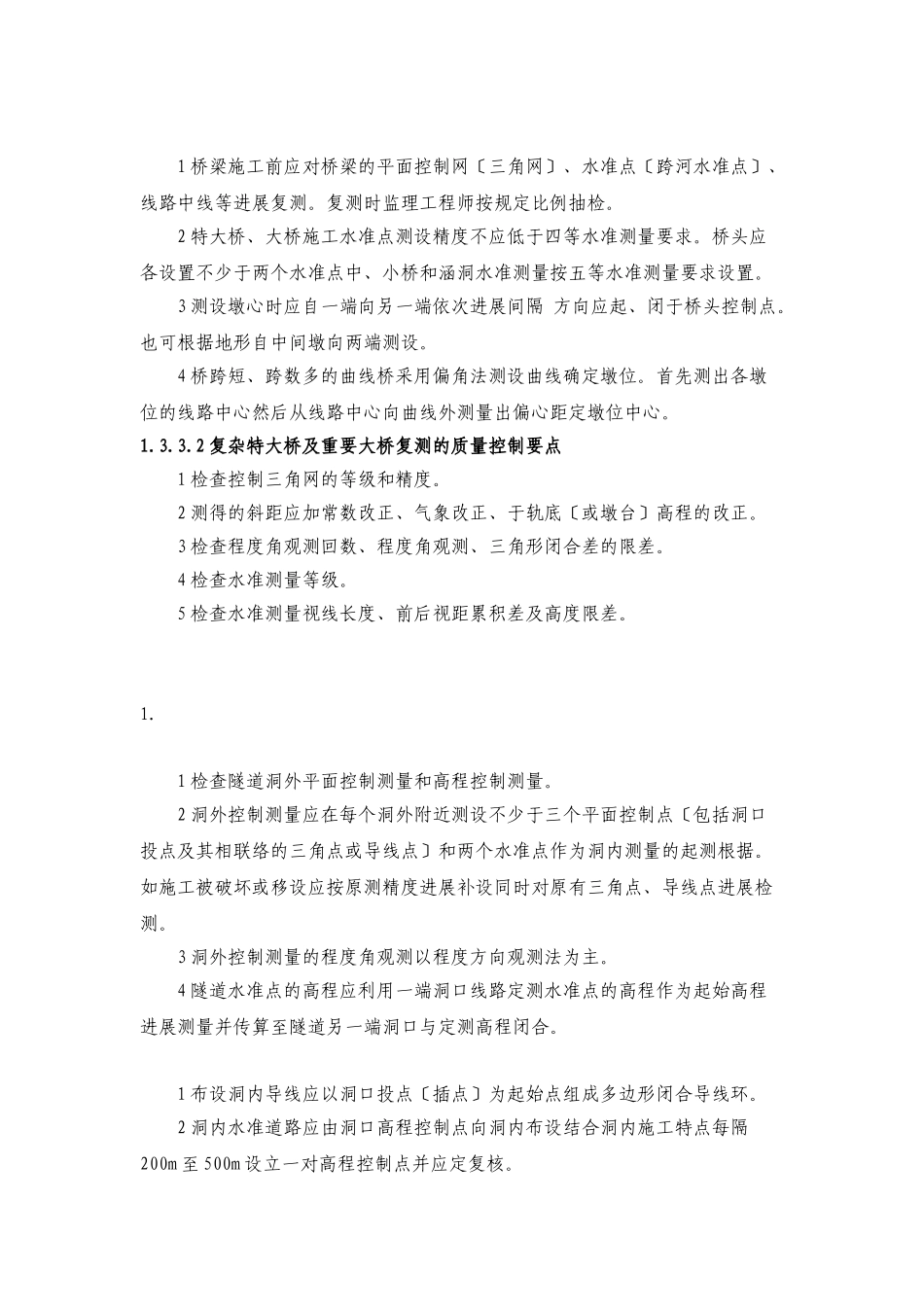

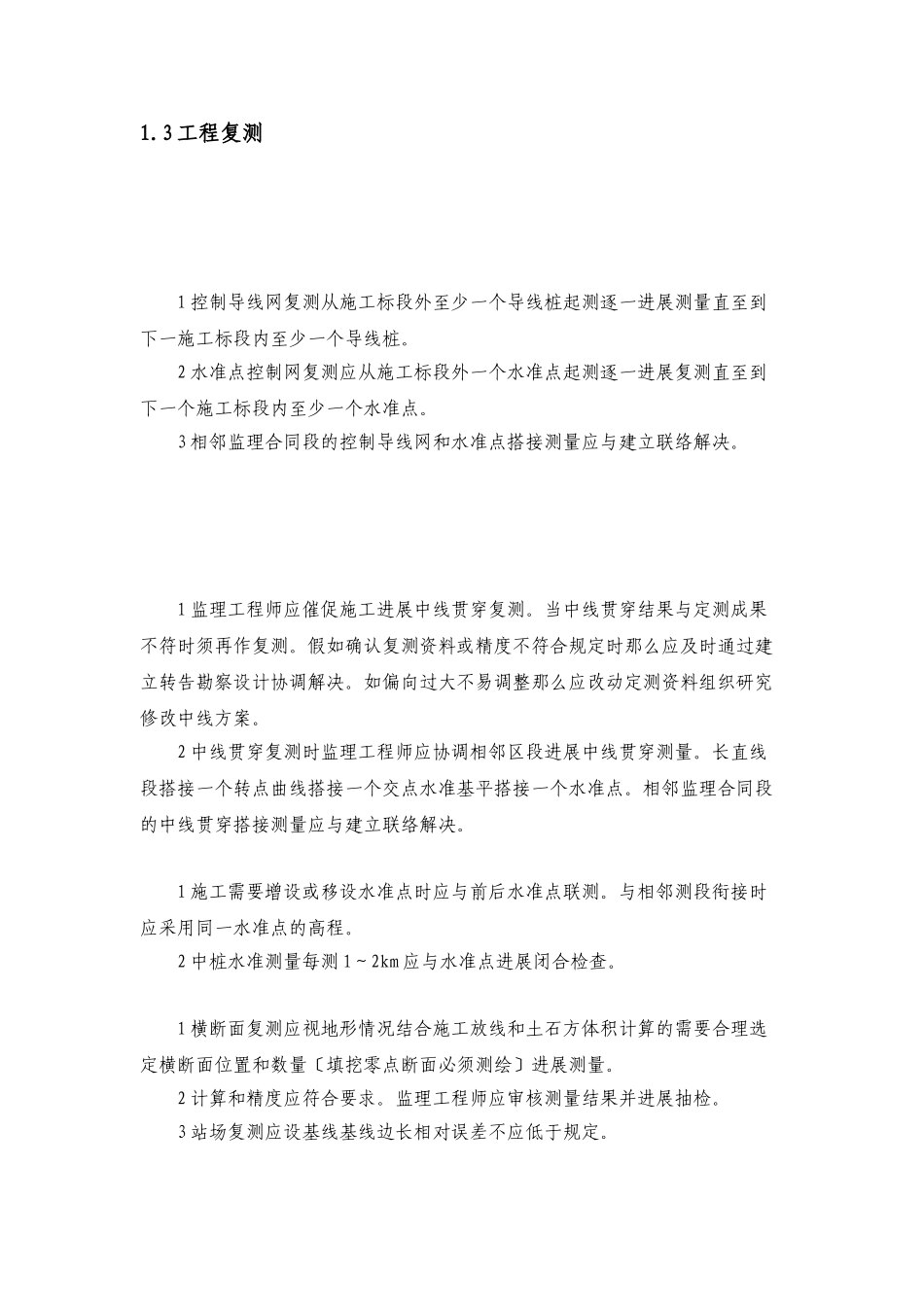

第一章施工测量1.1测量监理工作图1.1测量监理工作流程图1.2交桩复核1平面控制导线网、点桩、交点桩、副交点桩、直线上的转点桩、圆曲线及缓和曲线的要素点桩。2永久水准基点及增设的临时水准基点桩。3大型建筑物〔如桥梁、隧道等〕或复杂地段的平面控制桩及勘察设计提供的测算和精度评定资料。4控制桩的护桩。施工前准备熟悉图纸核对原始资料接控制网、点桩参与交桩、复核基准控制网、点复测基准控制网、点复核申请使用基准控制点审批使用基准控制点复核工程控制桩设置工程控制桩〔加〕申请使用工程控制桩审批使用工程控制桩工程放样计算放样计算复核施工放样放样复核、抽测施工过程控制监视检查开工测量开工测量审核1.3工程复测1控制导线网复测从施工标段外至少一个导线桩起测逐一进展测量直至到下一施工标段内至少一个导线桩。2水准点控制网复测应从施工标段外一个水准点起测逐一进展复测直至到下一个施工标段内至少一个水准点。3相邻监理合同段的控制导线网和水准点搭接测量应与建立联络解决。1监理工程师应催促施工进展中线贯穿复测。当中线贯穿结果与定测成果不符时须再作复测。假如确认复测资料或精度不符合规定时那么应及时通过建立转告勘察设计协调解决。如偏向过大不易调整那么应改动定测资料组织研究修改中线方案。2中线贯穿复测时监理工程师应协调相邻区段进展中线贯穿测量。长直线段搭接一个转点曲线搭接一个交点水准基平搭接一个水准点。相邻监理合同段的中线贯穿搭接测量应与建立联络解决。1施工需要增设或移设水准点时应与前后水准点联测。与相邻测段衔接时应采用同一水准点的高程。2中桩水准测量每测1～2km应与水准点进展闭合检查。1横断面复测应视地形情况结合施工放线和土石方体积计算的需要合理选定横断面位置和数量〔填挖零点断面必须测绘〕进展测量。2计算和精度应符合要求。监理工程师应审核测量结果并进展抽检。3站场复测应设基线基线边长相对误差不应低于规定。1桥梁施工前应对桥梁的平面控制网〔三角网〕、水准点〔跨河水准点〕、线路中线等进展复测。复测时监理工程师按规定比例抽检。2特大桥、大桥施工水准点测设精度不应低于四等水准测量要求。桥头应各设置不少于两个水准点中、小桥和涵洞水准测量按五等水准测量要求设置。3测设墩心时应自一端向另一端依次进展间隔方向应起、闭于桥头控制点。也可根据地形自中间墩向两端测设。4桥跨短、跨数多的曲线桥采用偏角法测设曲线确定墩位。首先测出各墩位的线路中心然后从线路中心向曲线外测量出偏心距定墩位中心。1.3.3.2复杂特大桥及重要大桥复测的质量控制要点1检查控制三角网的等级和精度。2测得的斜距应加常数改正、气象改正、于轨底〔或墩台〕高程的改正。3检查程度角观测回数、程度角观测、三角形闭合差的限差。4检查水准测量等级。5检查水准测量视线长度、前后视距累积差及高度限差。1.1检查隧道洞外平面控制测量和高程控制测量。2洞外控制测量应在每个洞外附近测设不少于三个平面控制点〔包括洞口投点及其相联络的三角点或导线点〕和两个水准点作为洞内测量的起测根据。如施工被破坏或移设应按原测精度进展补设同时对原有三角点、导线点进展检测。3洞外控制测量的程度角观测以程度方向观测法为主。4隧道水准点的高程应利用一端洞口线路定测水准点的高程作为起始高程进展测量并传算至隧道另一端洞口与定测高程闭合。1布设洞内导线应以洞口投点〔插点〕为起始点组成多边形闭合导线环。2洞内水准道路应由洞口高程控制点向洞内布设结合洞内施工特点每隔200m至500m设立一对高程控制点并应定复核。1.4施工放样复核1审核测量方案和测量方案。2检查基准点、工作基点和变形观测点位置和精度。每个工程至少3个稳固可靠的基准点；工作点应选在比拟稳定的位置；变形观测点应设立在变形体上能反映变形特征的位置。3变形测量的观测周应根据建筑物、构筑物的特征、变形速度、观测精度要求和工程条件综合考虑。在观测过程中根据变形量的变化情况应作适当调整。4检查变形测量的测量、测量精度和测量结果。1.5开工测量审核１检查路基开工测量的限差。２在有桥、隧地段的线路开工测量中线贯穿应以桥、隧中线为根据向两...
