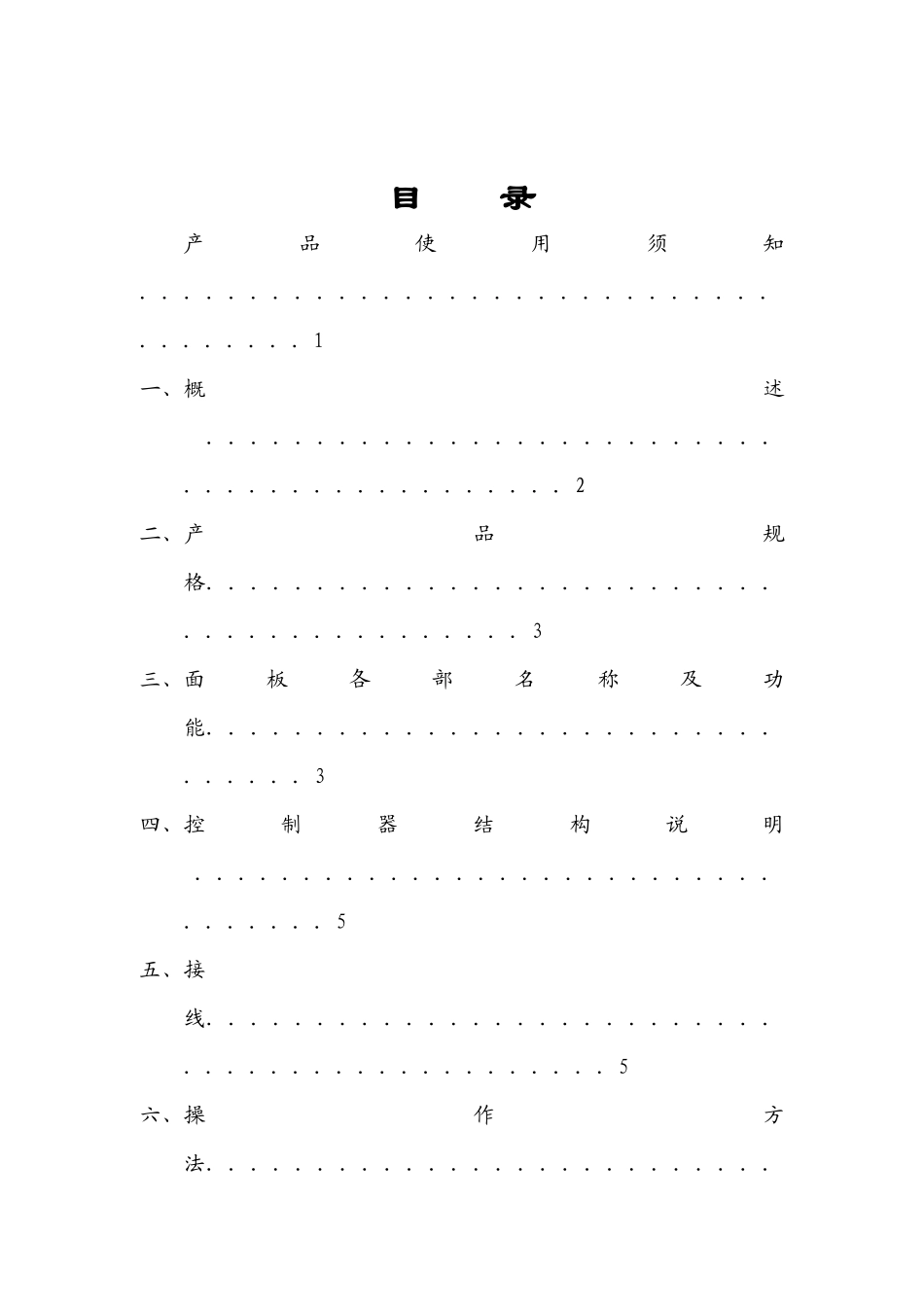

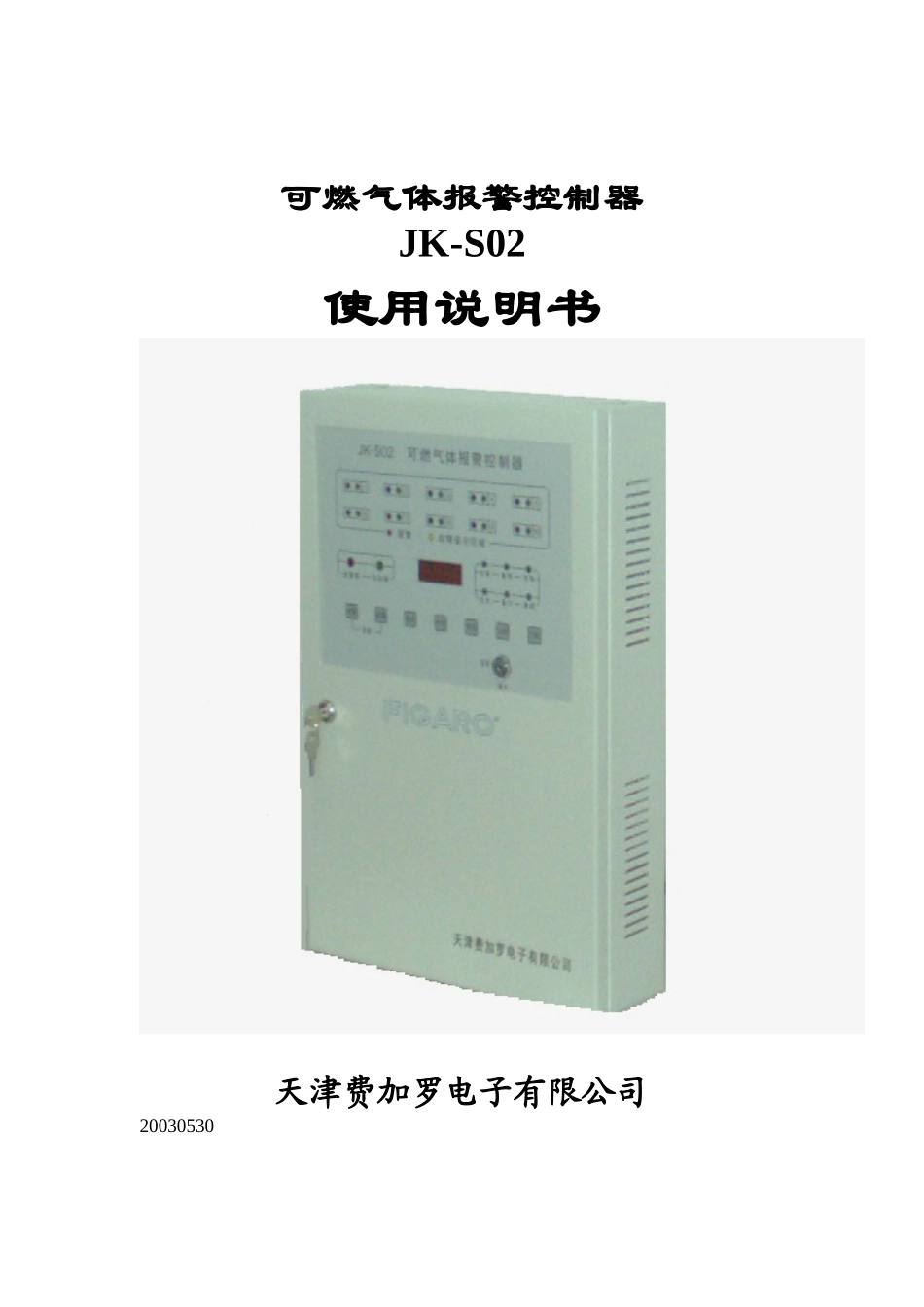

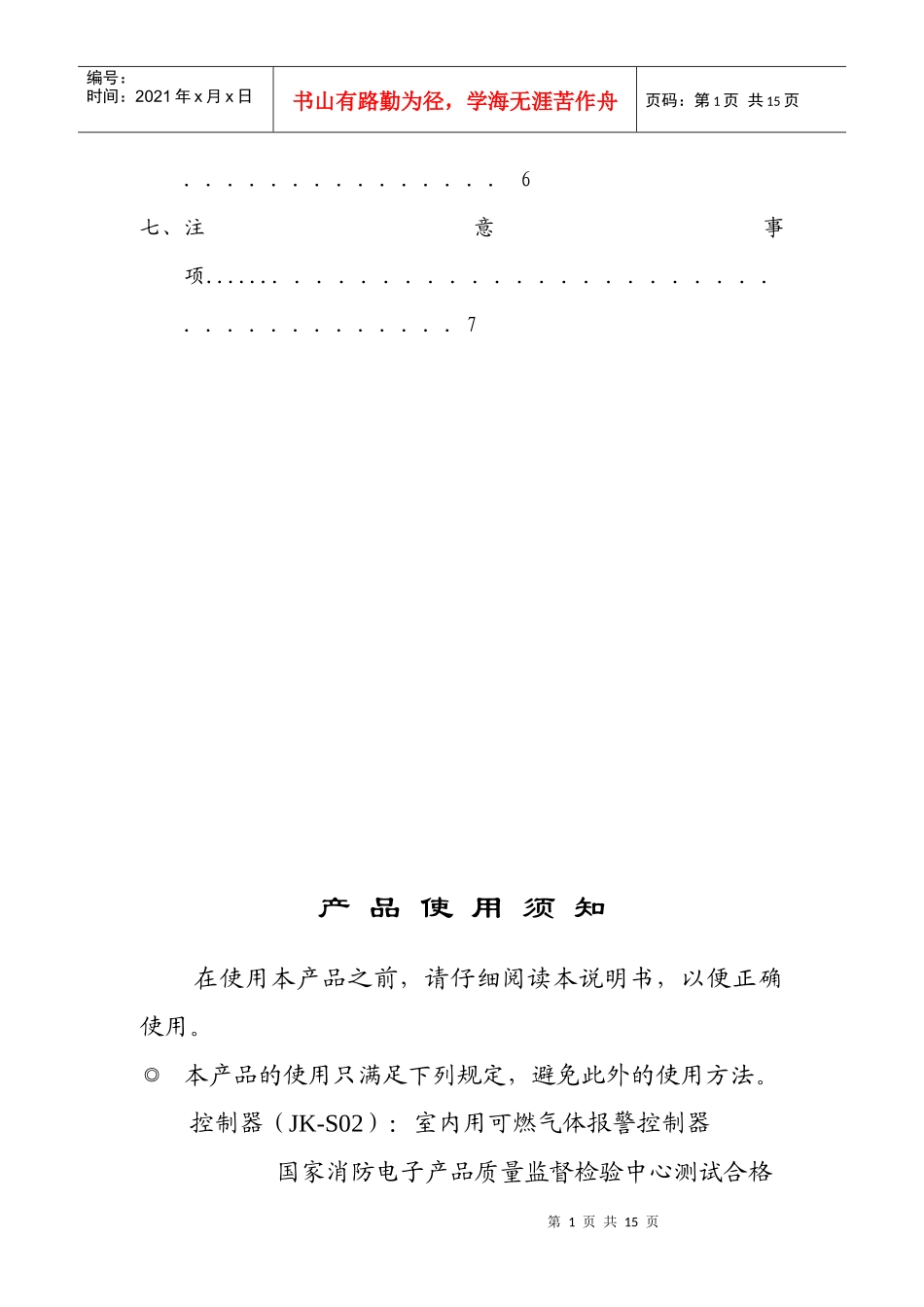

可燃气体报警控制器JK-S02使用说明书天津费加罗电子有限公司20030530目录产品使用须知．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1一、概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2二、产品规格．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3三、面板各部名称及功能．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3四、控制器结构说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5五、接线．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5六、操作方法．．．．．．．．．．．．．．．．．．．．．．．．．．第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页．．．．．．．．．．．．．．．6七、注意事项......．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7产品使用须知在使用本产品之前，请仔细阅读本说明书，以便正确使用。◎本产品的使用只满足下列规定，避免此外的使用方法。控制器（JK-S02）：室内用可燃气体报警控制器国家消防电子产品质量监督检验中心测试合格第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页探测器（BAT51-1、BAT51-2防爆型）：防爆结构国家消防电子产品质量监督检验中心测试合格探测器（Ba-534b非防爆型）：国家消防电子产品质量监督检验中心测试合格◎请实施定期点检根据本产品的设置的周围状况与环境，为确保安全，请实施定期点检。点检周期：1-3个月点检方法：用点检气或监视气体对探测器进行动作点检点检测试项目：输出、声、光◎本产品的安装须由专业人员（有资格者）实施，严禁不按照使用说明书的要求安装、使用，及分解、改造等。◎本产品符合中国国家标准GB16808-1997，只限中国境内使用。第3页共15页第2页共15页#1#10#2……电源线信号线BAT51-2探测器编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页感谢您使用天津费加罗电子有限公司的可燃气体报警控制器。万一发生燃气泄漏，则有火灾、爆炸的危险。本控制器可提前通知您，以便及时采取相应的措施。愿本公司的控制器忠实地守卫着您的生命财产安全。一、概述系统构成如下图，由可燃气体探测器、集中报警控制器及配线组成。该系统可对可燃气体的泄漏进行声、光报警，并锁定报警时刻的时钟。红色区域报警灯可指示具体泄漏场所。当某一区域的探测器或配线出现故障时，相应的黄色区域故障指示灯点亮。如有停电情况，可燃气体报警控制器的备电系统能维持系统正常工作2小时。报警时，控制器的外输出触点闭合，可与其它外部设备连接使用。第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页二、产品规格型号：JK-S02电源：AC220V，50Hz配接探测器：防爆型：BAT51-1、BAT51-2非防爆型：Ba-534b探测器供电：DC24V探测器与控制器距离与配线线径（电阻率）：150m以内—————1.00mm2(17Ω/Km)250m以内—————1.50mm2(11.4Ω/Km)500m以内—————2.50mm2(6.8Ω/Km)报警方式：声、光报警，报警音量在70dB以上，时钟锁定发第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页生报警的时间输出触点容量：AC220V时，阻性负载最大1A消耗功率：监视时30W以下，报警时40W以下备用电源：蓄电池式，可供正常监视2小时(超时请关闭，以免损坏电池)。安装方式：壁挂式使用温度：0～40℃尺寸重量：报警控制器W350×H550×D110，约15Kg执行标准：GB16808-1997三、面板各部名称及功能1)面板各部示意图如下：主电备电充电主欠备欠备故总报警总故障16273849510报警/故障显示区域JK-S02可燃气体报警控制器第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页2)各部名称及功能：⑴．报警自检键：...
