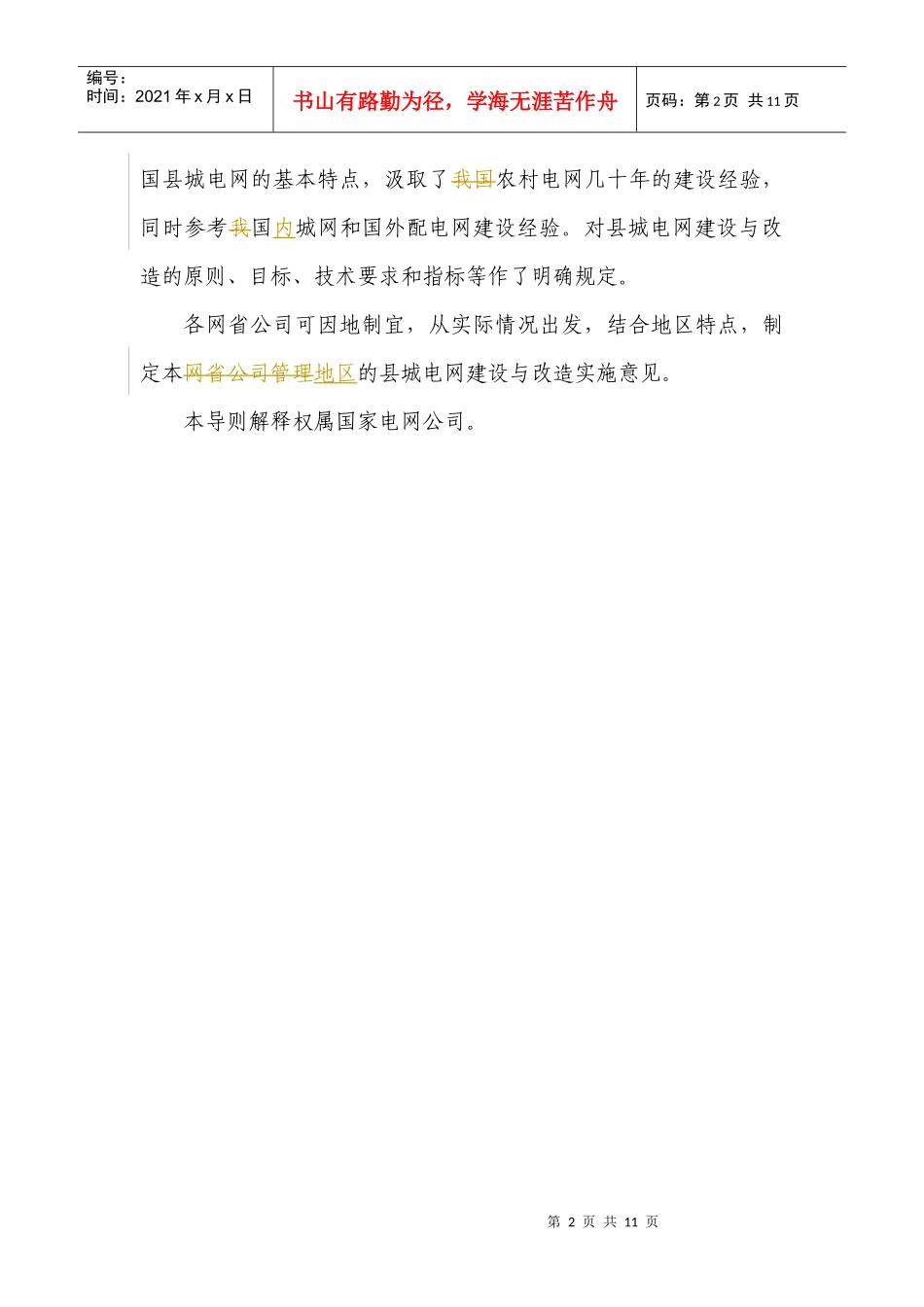

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页附件1：国家电网公司县城电网建设与改造技术导则国家电网公司农电工作部2004年9月前言为了指导县城电网的建设与改造，特制订本技术导则。县城电网是农村电力网的重要组成部分，本导则充分考虑了我第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页国县城电网的基本特点，汲取了我国农村电网几十年的建设经验，同时参考我国内城网和国外配电网建设经验。对县城电网建设与改造的原则、目标、技术要求和指标等作了明确规定。各网省公司可因地制宜，从实际情况出发，结合地区特点，制定本网省公司管理地区的县城电网建设与改造实施意见。本导则解释权属国家电网公司。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页目录前言1、范围2、规范性引用文件3、术语和定义4、总则5、目标6、高压配电网7、中压配电网8、低压配电网9、配网自动化及通信10、无功补偿1范围第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页本导则规定了县城电网建设与改造应遵循的主要技术原则和技术要求，适用于国家电网公司系统县城电网的建设与改造工程。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB156—1993标准电压GB/T1179—1999圆线同心绞架空导线DL/T599城市中低压配电网改造技术导则DL/T5118农村电力网规划设计导则DL/T5131农村电网建设与改造技术导则国家电网公司农网自动化及通信系统技术导则3术语和定义下列术语和定义适用于本导则：3.1县城电网指为县（含旗、县级市与区,以下简称县）政府所在城镇地域用户供电的110kV及以下配电网。3.2高压配电网指标称电压110kV、66kV、35kV配电网。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页3.3中压配电网指标称电压10kV（6kV）配电网。3.4低压配电网指标称电压380/220V配电网。4总则[4.1]县城电网的建设与改造应满足县城国民经济、社会发展和人民生活的用电需求，并与县城的建设相协调。4.1[4.2]县城电网的建设与改造应遵循统一规划、分步实施、因地制宜、适当超前的原则。4.2[4.3]县城电网的建设与改造的规划应与上级电网规划相衔接。县城电网规划宜满足DL/T5118《农村电力网规划设计导则》和DL/T5131《农村电网建设与改造技术导则》中较高的要求。县城电网中低压配电网规划宜参考DL/T599《城市中低压配电网改造技术导则》的相关规定。[4.4]县城电网的建设与改造坚持安全可靠、经济实用、技术先进、减少维护的原则。积极采用适合国情的先进成熟的技术和设备，禁止使用国家明令淘汰及不符合国家和行业标准的产品。4.3[4.5]配网自动化及通信系统的建设应与县城电网的发展相适应，统筹规划，分步实施。5目标5.1县城电网改造应优化电网结构，避免重复建设，高中压配第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页电网要满足电网中期规划发展目标。5.2县城电网改造以提高供电能力、供电质量和节能降损为目标。县城电网的主要运行指标应达到：供电可靠率99.6%以上，电压合格率96%以上，10kV综合线损率8%以下，低压线损率10%以下。5.3高压配电网逐步实现有备用接线方式，10kV主干线路采用环网接线、开环运行，线路供电半径在合理范围之内。[5.4]县城公用区居民生活用电实行实现一户一表计量，应并根据居民用电负荷合理选择电能表，宜按不小于4kW/户进行配置。6高压配电网[6.1]县城电网主网架要逐步建设主网架为至少有两座35kV及以上电压等级变电所环网供电的电网，宜满足供电安全N-1准则。结构至少有两座35kV及以上电压等级变电所供电6.1[6.2]高压架空配电线路导线截面的选择...
