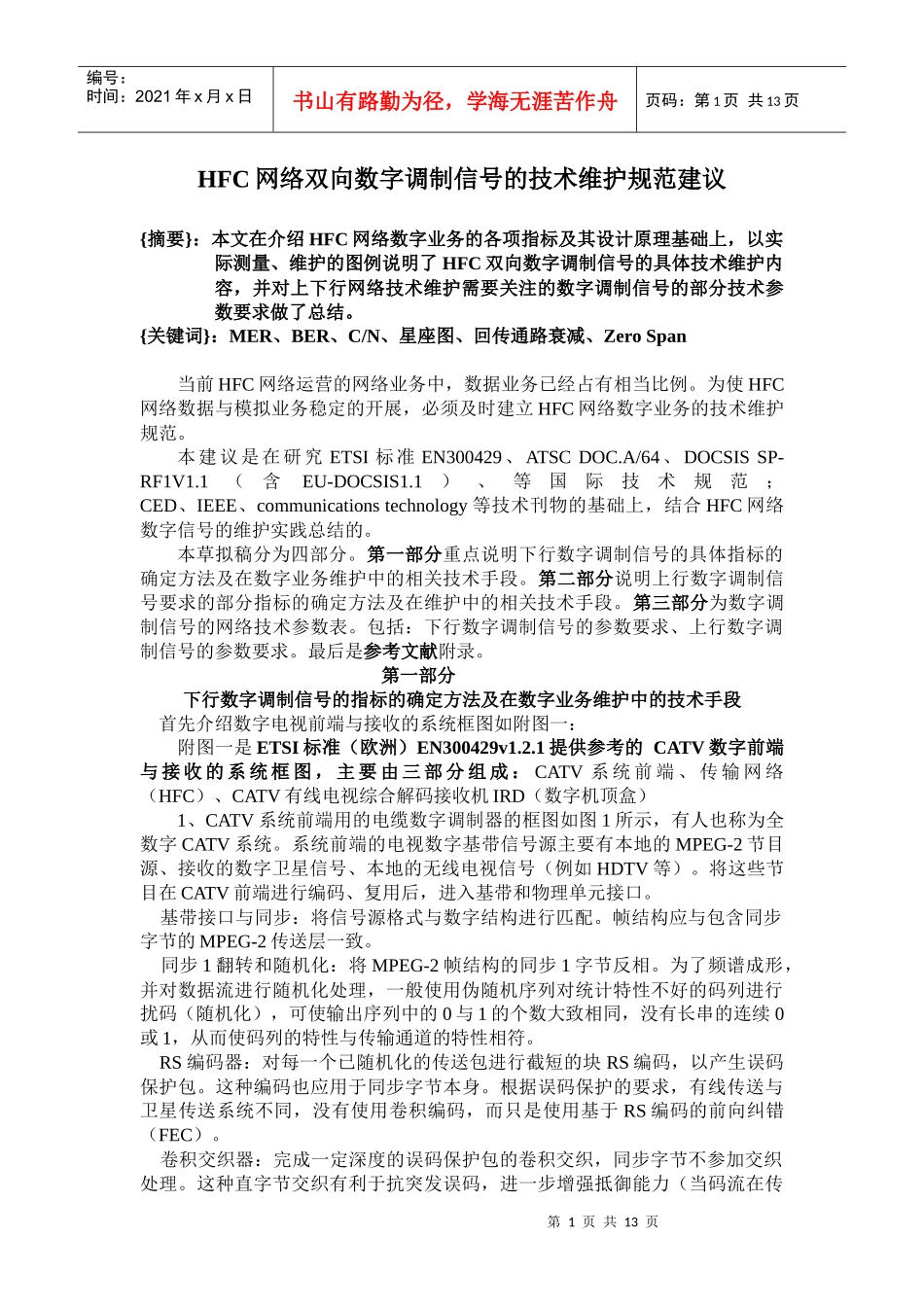

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页HFC网络双向数字调制信号的技术维护规范建议{摘要}：本文在介绍HFC网络数字业务的各项指标及其设计原理基础上，以实际测量、维护的图例说明了HFC双向数字调制信号的具体技术维护内容，并对上下行网络技术维护需要关注的数字调制信号的部分技术参数要求做了总结。{关键词}：MER、BER、C/N、星座图、回传通路衰减、ZeroSpan当前HFC网络运营的网络业务中，数据业务已经占有相当比例。为使HFC网络数据与模拟业务稳定的开展，必须及时建立HFC网络数字业务的技术维护规范。本建议是在研究ETSI标准EN300429、ATSCDOC.A/64、DOCSISSP-RF1V1.1（含EU-DOCSIS1.1）、等国际技术规范；CED、IEEE、communicationstechnology等技术刊物的基础上，结合HFC网络数字信号的维护实践总结的。本草拟稿分为四部分。第一部分重点说明下行数字调制信号的具体指标的确定方法及在数字业务维护中的相关技术手段。第二部分说明上行数字调制信号要求的部分指标的确定方法及在维护中的相关技术手段。第三部分为数字调制信号的网络技术参数表。包括：下行数字调制信号的参数要求、上行数字调制信号的参数要求。最后是参考文献附录。第一部分下行数字调制信号的指标的确定方法及在数字业务维护中的技术手段首先介绍数字电视前端与接收的系统框图如附图一：附图一是ETSI标准（欧洲）EN300429v1.2.1提供参考的CATV数字前端与接收的系统框图，主要由三部分组成：CATV系统前端、传输网络（HFC）、CATV有线电视综合解码接收机IRD（数字机顶盒）1、CATV系统前端用的电缆数字调制器的框图如图1所示，有人也称为全数字CATV系统。系统前端的电视数字基带信号源主要有本地的MPEG-2节目源、接收的数字卫星信号、本地的无线电视信号（例如HDTV等）。将这些节目在CATV前端进行编码、复用后，进入基带和物理单元接口。基带接口与同步：将信号源格式与数字结构进行匹配。帧结构应与包含同步字节的MPEG-2传送层一致。同步1翻转和随机化：将MPEG-2帧结构的同步1字节反相。为了频谱成形，并对数据流进行随机化处理，一般使用伪随机序列对统计特性不好的码列进行扰码（随机化），可使输出序列中的0与1的个数大致相同，没有长串的连续0或1，从而使码列的特性与传输通道的特性相符。RS编码器：对每一个已随机化的传送包进行截短的块RS编码，以产生误码保护包。这种编码也应用于同步字节本身。根据误码保护的要求，有线传送与卫星传送系统不同，没有使用卷积编码，而只是使用基于RS编码的前向纠错（FEC）。卷积交织器：完成一定深度的误码保护包的卷积交织，同步字节不参加交织处理。这种直字节交织有利于抗突发误码，进一步增强抵御能力（当码流在传第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页输中突发误码持续多个码元时，经过去交织器后，连续误码变为离散的单个误码即可被RS解码器纠正）。字节映射到m比特符号：该单元将交织器产生的字节映射为QAM符号，以便进行调制。对64QAM的调制，是将8比特数据转换成6比特为一组的符号。差分编码：为获得旋转不变星座图，该单元应对每个符号的两个最高有效位（MSB）进行差分编码以便获得固定90度旋转的QAM星座图。基带成形：将经过差分编码的m比特符号映射为I和Q信号，在QAM调制前对I、Q信号进行升余弦滚降平方根滤波。QAM调制和中频物理接口：完成QAM调制，并将QAM已调信号连接到CATV射频信道。CATV用的QAM调制是使用两个独立的基带波形对两个相互正交的同频载波进行抑制载波的双边带调制，利用这种已调信号在同一带宽内频谱正交的性质实现两路并行数字信息传输，因此它兼顾了频带及功率利用率。2、传输网络：指HFC3、CATV有线电视综合解码接收机（数字机顶盒）：完成与前端相反的物理过程。一、系统输出口数字调制信号的输出功率电平1、64QAM调制的数字频道功率电平比模拟电视载波电平低10dB,这里数字频道功率电平指的是平均功率电平，而不是峰值电平。因为射频载波被随机化的数字信号调制，使射频信号呈现为类似噪声充满整个频谱。一般而言，64QAM...
