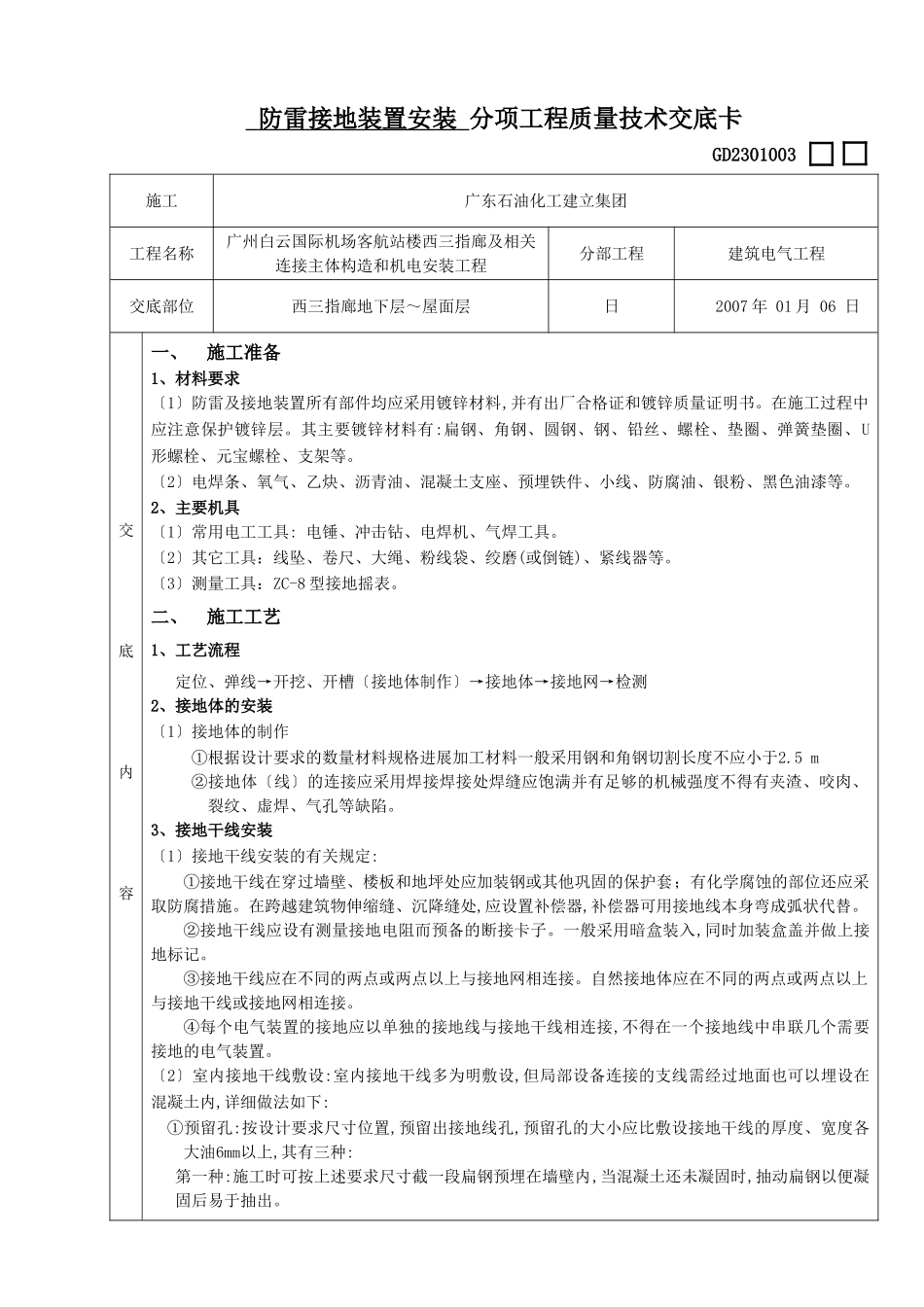

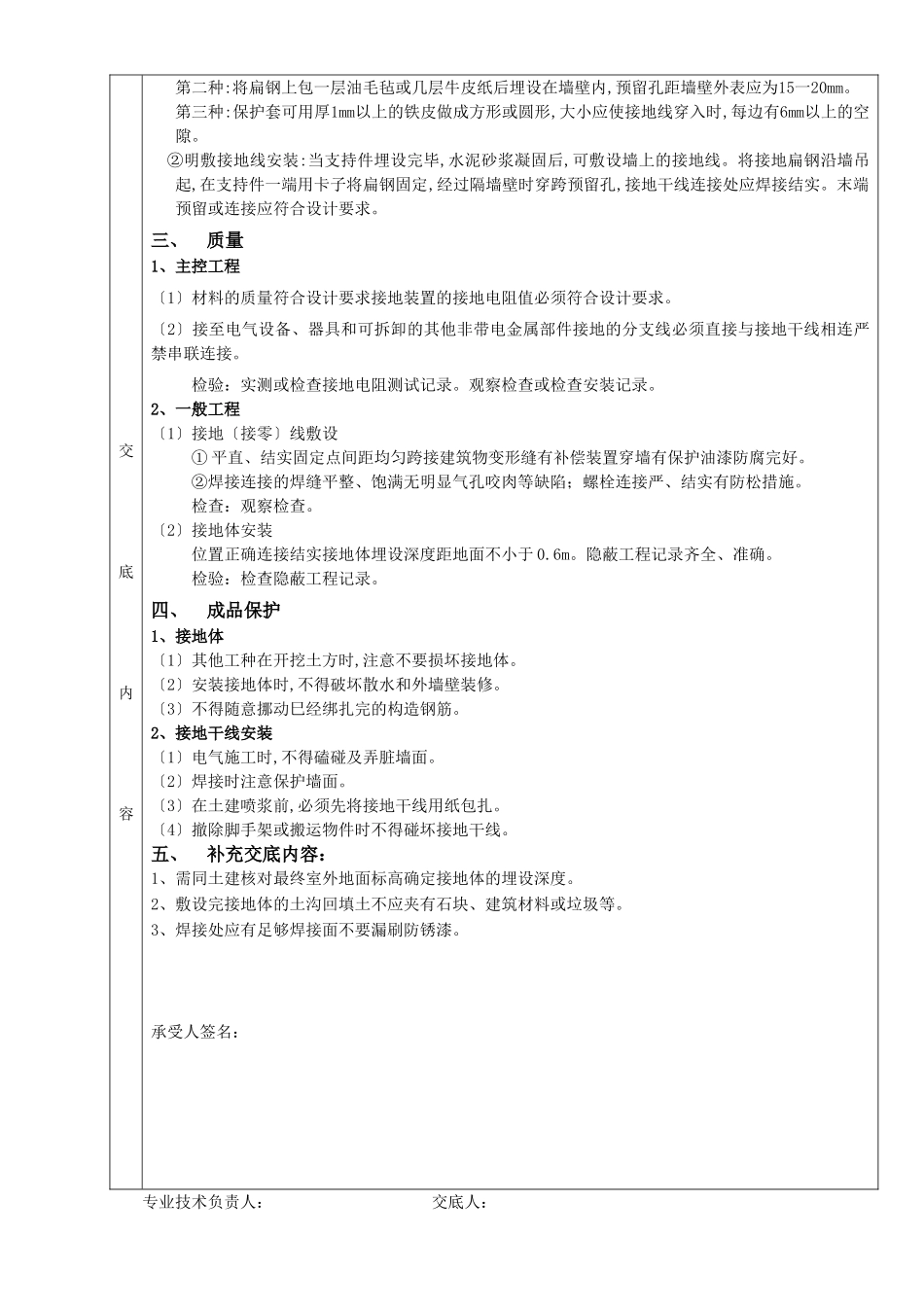

防雷接地装置安装分项工程质量技术交底卡GD2301003施工广东石油化工建立集团工程名称广州白云国际机场客航站楼西三指廊及相关连接主体构造和机电安装工程分部工程建筑电气工程交底部位西三指廊地下层～屋面层日2007年01月06日交底内容一、施工准备1、材料要求〔1〕防雷及接地装置所有部件均应采用镀锌材料,并有出厂合格证和镀锌质量证明书。在施工过程中应注意保护镀锌层。其主要镀锌材料有:扁钢、角钢、圆钢、钢、铅丝、螺栓、垫圈、弹簧垫圈、U形螺栓、元宝螺栓、支架等。〔2〕电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。2、主要机具〔1〕常用电工工具:电锤、冲击钻、电焊机、气焊工具。〔2〕其它工具：线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器等。〔3〕测量工具：ZC-8型接地摇表。二、施工工艺1、工艺流程定位、弹线→开挖、开槽〔接地体制作〕→接地体→接地网→检测2、接地体的安装〔1〕接地体的制作①根据设计要求的数量材料规格进展加工材料一般采用钢和角钢切割长度不应小于2.5m②接地体〔线〕的连接应采用焊接焊接处焊缝应饱满并有足够的机械强度不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷。3、接地干线安装〔1〕接地干线安装的有关规定:①接地干线在穿过墙壁、楼板和地坪处应加装钢或其他巩固的保护套；有化学腐蚀的部位还应采取防腐措施。在跨越建筑物伸缩缝、沉降缝处,应设置补偿器,补偿器可用接地线本身弯成弧状代替。②接地干线应设有测量接地电阻而预备的断接卡子。一般采用暗盒装入,同时加装盒盖并做上接地标记。③接地干线应在不同的两点或两点以上与接地网相连接。自然接地体应在不同的两点或两点以上与接地干线或接地网相连接。④每个电气装置的接地应以单独的接地线与接地干线相连接,不得在一个接地线中串联几个需要接地的电气装置。〔2〕室内接地干线敷设:室内接地干线多为明敷设,但局部设备连接的支线需经过地面也可以埋设在混凝土内,详细做法如下:①预留孔:按设计要求尺寸位置,预留出接地线孔,预留孔的大小应比敷设接地干线的厚度、宽度各大油6mm以上,其有三种:第一种:施工时可按上述要求尺寸截一段扁钢预埋在墙壁内,当混凝土还未凝固时,抽动扁钢以便凝固后易于抽出。交底内容第二种:将扁钢上包一层油毛毡或几层牛皮纸后埋设在墙壁内,预留孔距墙壁外表应为15一20mm。第三种:保护套可用厚1mm以上的铁皮做成方形或圆形,大小应使接地线穿入时,每边有6mm以上的空隙。②明敷接地线安装:当支持件埋设完毕,水泥砂浆凝固后,可敷设墙上的接地线。将接地扁钢沿墙吊起,在支持件一端用卡子将扁钢固定,经过隔墙壁时穿跨预留孔,接地干线连接处应焊接结实。末端预留或连接应符合设计要求。三、质量1、主控工程〔1〕材料的质量符合设计要求接地装置的接地电阻值必须符合设计要求。〔2〕接至电气设备、器具和可拆卸的其他非带电金属部件接地的分支线必须直接与接地干线相连严禁串联连接。检验：实测或检查接地电阻测试记录。观察检查或检查安装记录。2、一般工程〔1〕接地〔接零〕线敷设①平直、结实固定点间距均匀跨接建筑物变形缝有补偿装置穿墙有保护油漆防腐完好。②焊接连接的焊缝平整、饱满无明显气孔咬肉等缺陷；螺栓连接严、结实有防松措施。检查：观察检查。〔2〕接地体安装位置正确连接结实接地体埋设深度距地面不小于0.6m。隐蔽工程记录齐全、准确。检验：检查隐蔽工程记录。四、成品保护1、接地体〔1〕其他工种在开挖土方时,注意不要损坏接地体。〔2〕安装接地体时,不得破坏散水和外墙壁装修。〔3〕不得随意挪动巳经绑扎完的构造钢筋。2、接地干线安装〔1〕电气施工时,不得磕碰及弄脏墙面。〔2〕焊接时注意保护墙面。〔3〕在土建喷浆前,必须先将接地干线用纸包扎。〔4〕撤除脚手架或搬运物件时不得碰坏接地干线。五、补充交底内容：1、需同土建核对最终室外地面标高确定接地体的埋设深度。2、敷设完接地体的土沟回填土不应夹有石块、建筑材料或垃圾等。3、焊接处应有足够焊接面不要漏刷防锈漆。承受人签名：专业技术负责人：交底人：
