常见电子类硬件笔试题整理(含答案)8327156130VIP免费

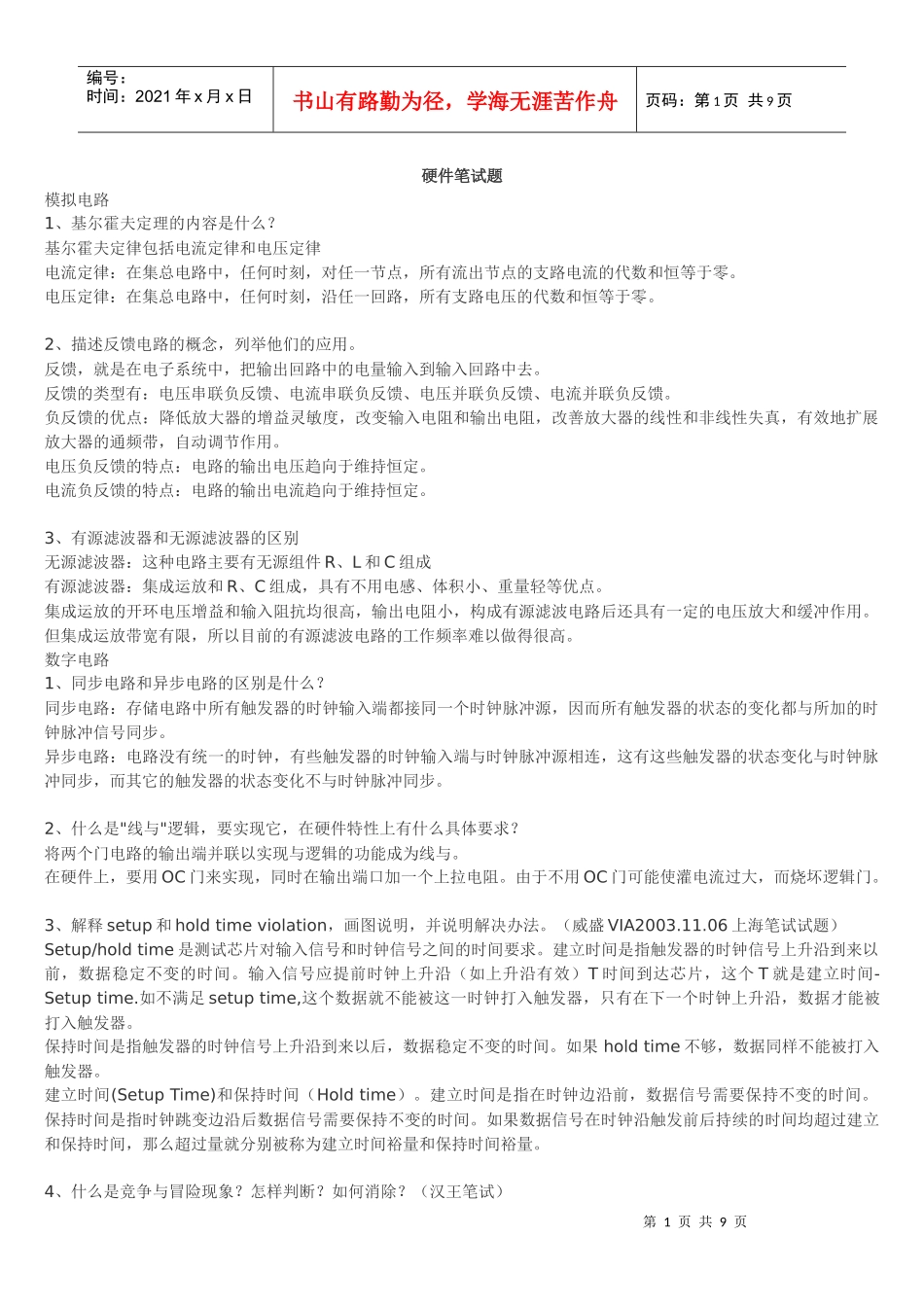

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页硬件笔试题模拟电路1、基尔霍夫定理的内容是什么？基尔霍夫定律包括电流定律和电压定律电流定律：在集总电路中，任何时刻，对任一节点，所有流出节点的支路电流的代数和恒等于零。电压定律：在集总电路中，任何时刻，沿任一回路，所有支路电压的代数和恒等于零。2、描述反馈电路的概念，列举他们的应用。反馈，就是在电子系统中，把输出回路中的电量输入到输入回路中去。反馈的类型有：电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。负反馈的优点：降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用。电压负反馈的特点：电路的输出电压趋向于维持恒定。电流负反馈的特点：电路的输出电流趋向于维持恒定。3、有源滤波器和无源滤波器的区别无源滤波器：这种电路主要有无源组件R、L和C组成有源滤波器：集成运放和R、C组成，具有不用电感、体积小、重量轻等优点。集成运放的开环电压增益和输入阻抗均很高，输出电阻小，构成有源滤波电路后还具有一定的电压放大和缓冲作用。但集成运放带宽有限，所以目前的有源滤波电路的工作频率难以做得很高。数字电路1、同步电路和异步电路的区别是什么？同步电路：存储电路中所有触发器的时钟输入端都接同一个时钟脉冲源，因而所有触发器的状态的变化都与所加的时钟脉冲信号同步。异步电路：电路没有统一的时钟，有些触发器的时钟输入端与时钟脉冲源相连，这有这些触发器的状态变化与时钟脉冲同步，而其它的触发器的状态变化不与时钟脉冲同步。2、什么是"线与"逻辑，要实现它，在硬件特性上有什么具体要求？将两个门电路的输出端并联以实现与逻辑的功能成为线与。在硬件上，要用OC门来实现，同时在输出端口加一个上拉电阻。由于不用OC门可能使灌电流过大，而烧坏逻辑门。3、解释setup和holdtimeviolation，画图说明，并说明解决办法。（威盛VIA2003.11.06上海笔试试题）Setup/holdtime是测试芯片对输入信号和时钟信号之间的时间要求。建立时间是指触发器的时钟信号上升沿到来以前，数据稳定不变的时间。输入信号应提前时钟上升沿（如上升沿有效）T时间到达芯片，这个T就是建立时间-Setuptime.如不满足setuptime,这个数据就不能被这一时钟打入触发器，只有在下一个时钟上升沿，数据才能被打入触发器。保持时间是指触发器的时钟信号上升沿到来以后，数据稳定不变的时间。如果holdtime不够，数据同样不能被打入触发器。建立时间(SetupTime)和保持时间（Holdtime）。建立时间是指在时钟边沿前，数据信号需要保持不变的时间。保持时间是指时钟跳变边沿后数据信号需要保持不变的时间。如果数据信号在时钟沿触发前后持续的时间均超过建立和保持时间，那么超过量就分别被称为建立时间裕量和保持时间裕量。4、什么是竞争与冒险现象？怎样判断？如何消除？（汉王笔试）第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页在组合逻辑中，由于门的输入信号通路中经过了不同的延时，导致到达该门的时间不一致叫竞争。产生毛刺叫冒险。如果布尔式中有相反的信号则可能产生竞争和冒险现象。解决方法：一是添加布尔式的消去项，二是在芯片外部加电容。5、名词：SRAM、SSRAM、SDRAMSRAM：静态RAMDRAM：动态RAMSSRAM：SynchronousStaticRandomAccessMemory同步静态随机访问存储器。它的一种类型的SRAM。SSRAM的所有访问都在时钟的上升/下降沿启动。地址、数据输入和其它控制信号均于时钟信号相关。这一点与异步SRAM不同，异步SRAM的访问独立于时钟，数据输入和输出都由地址的变化控制。SDRAM：SynchronousDRAM同步动态随机存储器6、FPGA和ASIC的概念，他们的区别。（未知）答案：FPGA是可编程ASIC。ASIC:专用集成电路，它是面向专门用途的电路，专门为一个用户设计和制造的。根据一个用户的特定要求，能以低研制成本，短、交货周期供货的全定制，半定制集成电路。与门阵列等其它ASIC(ApplicationSpecificIC)相比，它们又具有设计开发周期短、...
