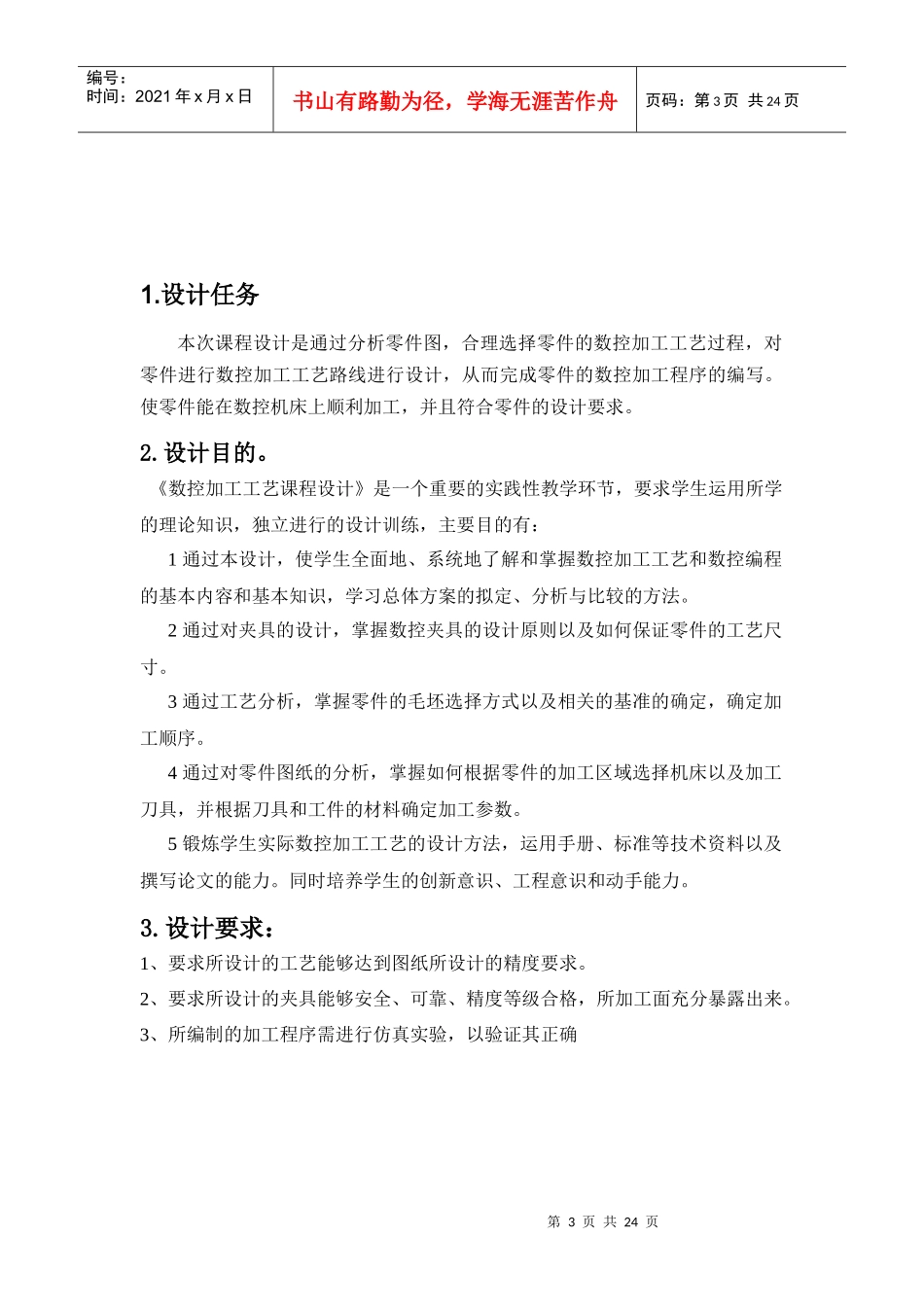

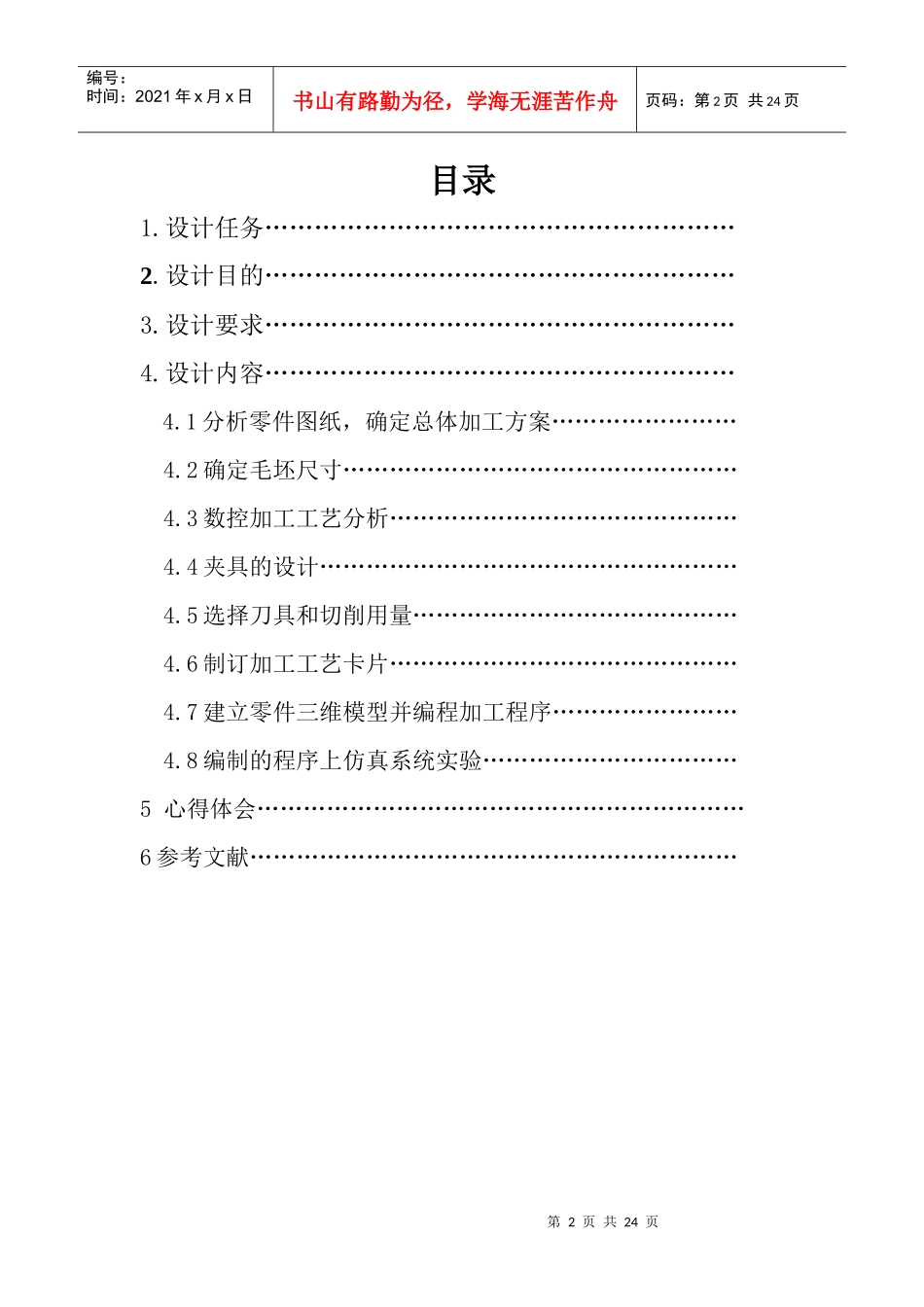

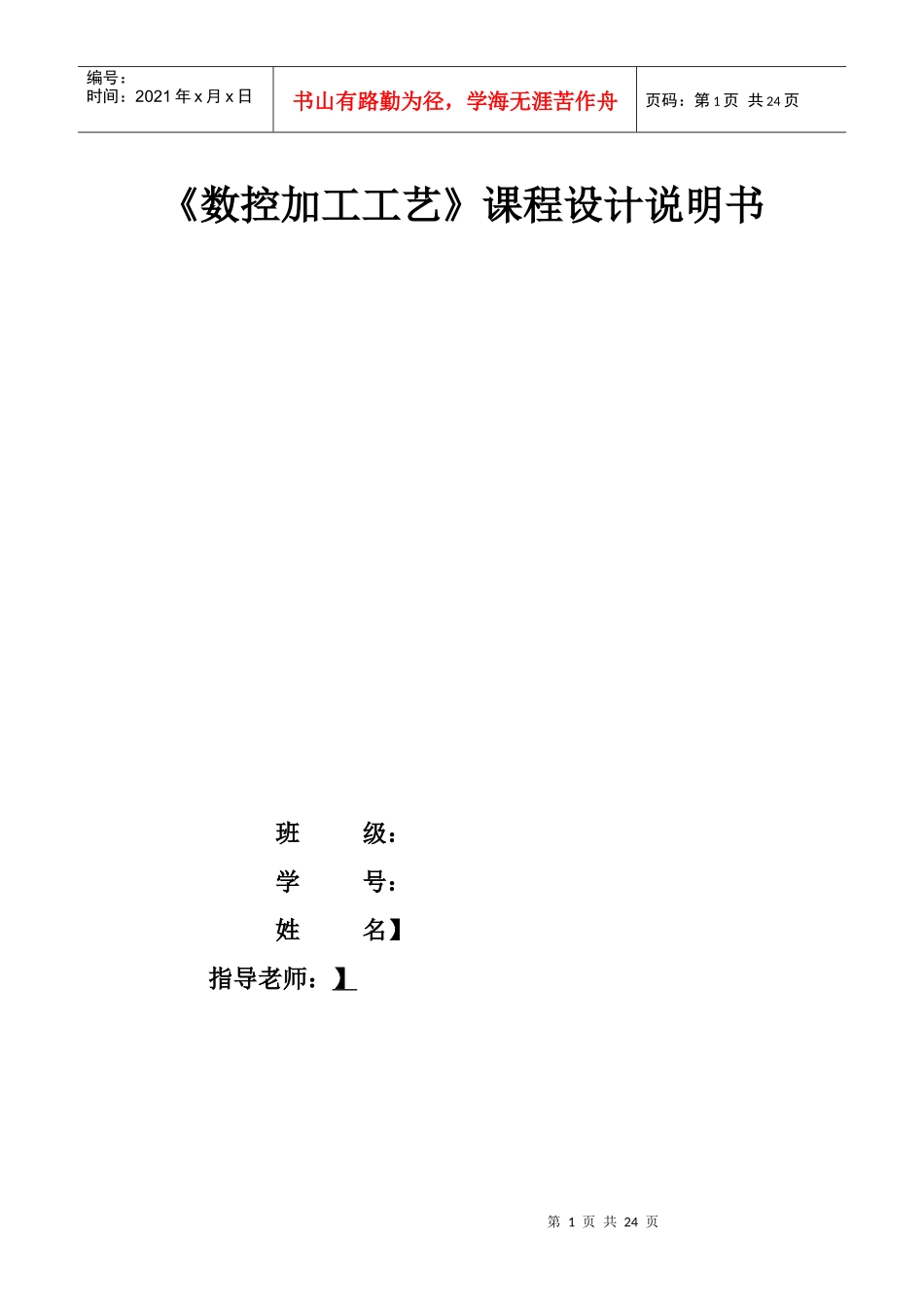

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页《数控加工工艺》课程设计说明书班级：学号：姓名】指导老师：】第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页目录1.设计任务…………………………………………………2.设计目的…………………………………………………3.设计要求…………………………………………………4.设计内容…………………………………………………4.1分析零件图纸，确定总体加工方案……………………4.2确定毛坯尺寸……………………………………………4.3数控加工工艺分析………………………………………4.4夹具的设计………………………………………………4.5选择刀具和切削用量……………………………………4.6制订加工工艺卡片………………………………………4.7建立零件三维模型并编程加工程序……………………4.8编制的程序上仿真系统实验……………………………5心得体会………………………………………………………6参考文献………………………………………………………第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页1.设计任务本次课程设计是通过分析零件图，合理选择零件的数控加工工艺过程，对零件进行数控加工工艺路线进行设计，从而完成零件的数控加工程序的编写。使零件能在数控机床上顺利加工，并且符合零件的设计要求。2.设计目的。《数控加工工艺课程设计》是一个重要的实践性教学环节，要求学生运用所学的理论知识，独立进行的设计训练，主要目的有：1通过本设计，使学生全面地、系统地了解和掌握数控加工工艺和数控编程的基本内容和基本知识，学习总体方案的拟定、分析与比较的方法。2通过对夹具的设计，掌握数控夹具的设计原则以及如何保证零件的工艺尺寸。3通过工艺分析，掌握零件的毛坯选择方式以及相关的基准的确定，确定加工顺序。4通过对零件图纸的分析，掌握如何根据零件的加工区域选择机床以及加工刀具，并根据刀具和工件的材料确定加工参数。5锻炼学生实际数控加工工艺的设计方法，运用手册、标准等技术资料以及撰写论文的能力。同时培养学生的创新意识、工程意识和动手能力。3.设计要求：1、要求所设计的工艺能够达到图纸所设计的精度要求。2、要求所设计的夹具能够安全、可靠、精度等级合格，所加工面充分暴露出来。3、所编制的加工程序需进行仿真实验，以验证其正确第4页共24页第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页4.设计内容4.1分析零件图纸零件图如下：1.该零件为滑台工作台，是一个方块形的零件。图中加工轮廓数据充分，尺寸第5页共24页第4页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共24页清晰，无尺寸封闭等缺陷。2.其中有多个孔有明确的尺寸公差要求和位置公差要求，而无特殊的表面粗糙度要求，如70+0.1、102+0.1、80+0.1、100+0.1、13.5+0.05、26+0.05.3.有多个沉头孔有明确尺寸要求。如、。4.有具体的螺纹孔要求。、。5.零件尺寸标准注整，轮廓描述清晰，零件结构合理。6.零件材料选取：选用45#钢（热轧），无热处理和硬度要求，材料切削加工性能良好。7.无特殊热处理要求。8.本零件为单件生产综合以上，可以简述为：加工部位有上下两表面，外轮廓，凹槽，上表面的六个沉头孔，两个的沉头孔，六个螺纹孔其都有具体的尺寸和位置度要求。侧面的三个螺纹孔，有具体位置度要求。故具体总方案为选一尺寸合适的方钢毛坯，选用45#钢，去除飞边，毛刺，选一个比较平整的大平面（A面）做为粗基准，在普通立式铣床上加工另一大平面（B面）;然后再以这个平面（B面）作为精基准，对A面进行加工留有余量；然后在普通卧式铣床再对四个侧面加工至尺寸。在普通铣床上完成以后，在数控铣床上在A面进行凹槽的加工，拆下再次装夹在B面上进行沉头孔、螺纹孔的加工；拆下再次装夹，对侧面的三个螺纹孔进行加工。虽然无特殊表面粗糙度要求，但要保证尺寸精度和位置精度要求。4.2确定毛坯尺寸毛坯分为铸件、锻...
