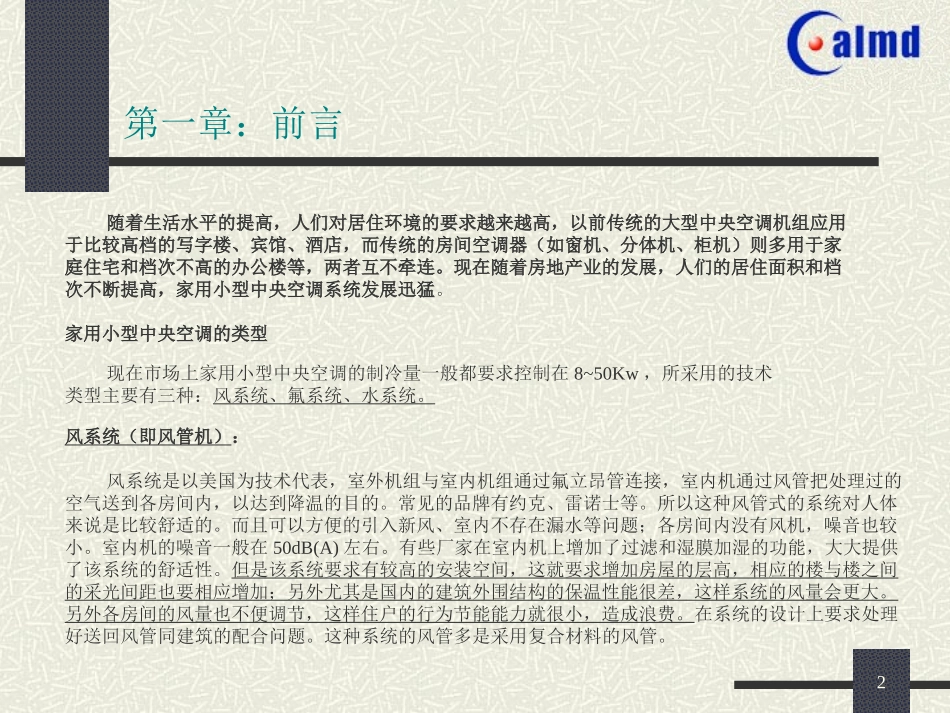

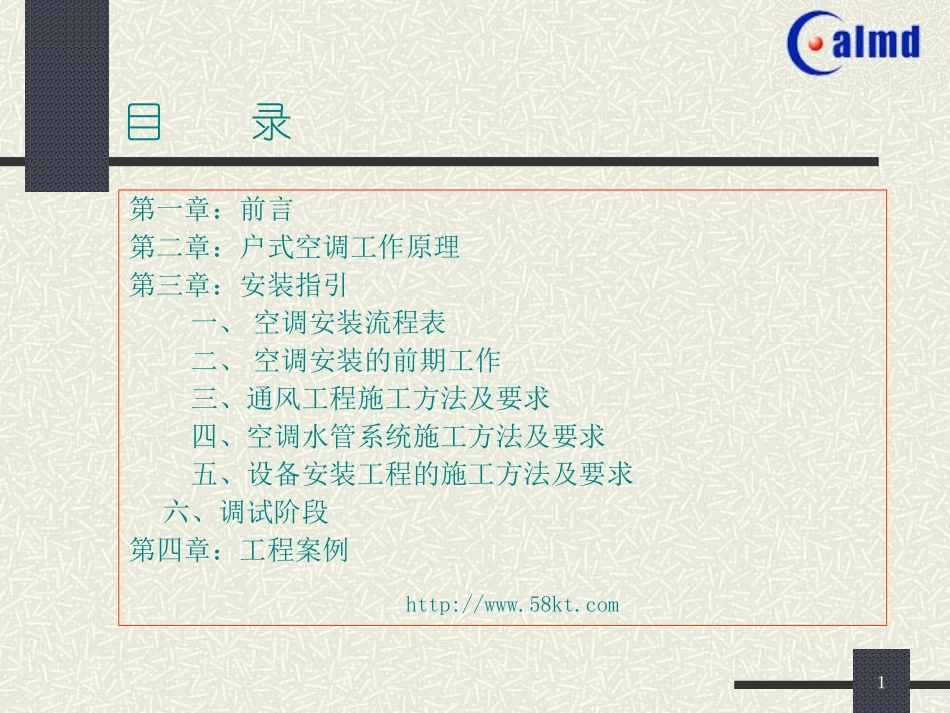

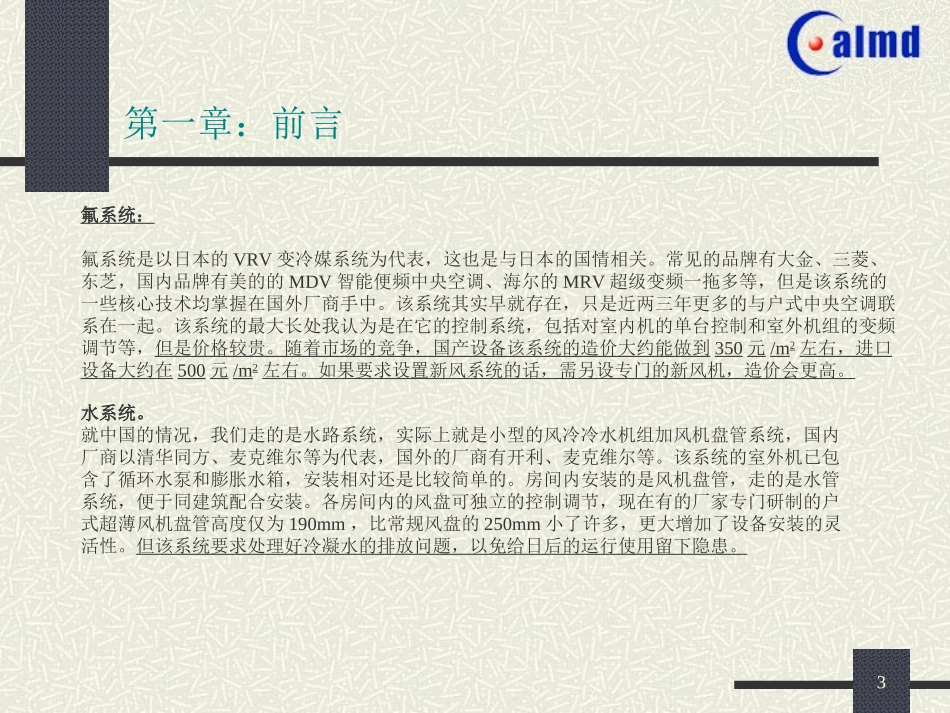

1目录第一章：前言第二章：户式空调工作原理第三章：安装指引一、空调安装流程表二、空调安装的前期工作三、通风工程施工方法及要求四、空调水管系统施工方法及要求五、设备安装工程的施工方法及要求六、调试阶段第四章：工程案例http://www.58kt.com2第一章：前言随着生活水平的提高，人们对居住环境的要求越来越高，以前传统的大型中央空调机组应用于比较高档的写字楼、宾馆、酒店，而传统的房间空调器（如窗机、分体机、柜机）则多用于家庭住宅和档次不高的办公楼等，两者互不牵连。现在随着房地产业的发展，人们的居住面积和档次不断提高，家用小型中央空调系统发展迅猛。家用小型中央空调的类型现在市场上家用小型中央空调的制冷量一般都要求控制在8~50Kw，所采用的技术类型主要有三种：风系统、氟系统、水系统。风系统（即风管机）：风系统是以美国为技术代表，室外机组与室内机组通过氟立昂管连接，室内机通过风管把处理过的空气送到各房间内，以达到降温的目的。常见的品牌有约克、雷诺士等。所以这种风管式的系统对人体来说是比较舒适的。而且可以方便的引入新风、室内不存在漏水等问题；各房间内没有风机，噪音也较小。室内机的噪音一般在50dB(A)左右。有些厂家在室内机上增加了过滤和湿膜加湿的功能，大大提供了该系统的舒适性。但是该系统要求有较高的安装空间，这就要求增加房屋的层高，相应的楼与楼之间的采光间距也要相应增加；另外尤其是国内的建筑外围结构的保温性能很差，这样系统的风量会更大。另外各房间的风量也不便调节，这样住户的行为节能能力就很小，造成浪费。在系统的设计上要求处理好送回风管同建筑的配合问题。这种系统的风管多是采用复合材料的风管。3第一章：前言氟系统：氟系统是以日本的VRV变冷媒系统为代表，这也是与日本的国情相关。常见的品牌有大金、三菱、东芝，国内品牌有美的的MDV智能便频中央空调、海尔的MRV超级变频一拖多等，但是该系统的一些核心技术均掌握在国外厂商手中。该系统其实早就存在，只是近两三年更多的与户式中央空调联系在一起。该系统的最大长处我认为是在它的控制系统，包括对室内机的单台控制和室外机组的变频调节等，但是价格较贵。随着市场的竞争，国产设备该系统的造价大约能做到350元/m2左右，进口设备大约在500元/m2左右。如果要求设置新风系统的话，需另设专门的新风机，造价会更高。水系统。就中国的情况，我们走的是水路系统，实际上就是小型的风冷冷水机组加风机盘管系统，国内厂商以清华同方、麦克维尔等为代表，国外的厂商有开利、麦克维尔等。该系统的室外机已包含了循环水泵和膨胀水箱，安装相对还是比较简单的。房间内安装的是风机盘管，走的是水管系统，便于同建筑配合安装。各房间内的风盘可独立的控制调节，现在有的厂家专门研制的户式超薄风机盘管高度仅为190mm，比常规风盘的250mm小了许多，更大增加了设备安装的灵活性。但该系统要求处理好冷凝水的排放问题，以免给日后的运行使用留下隐患。4第二章：户式空调的工作原理131011MMM56432114F897M16151712注：此图表示机组自带水泵及膨胀罐，如所购机组无此配件须在安装过程中加装该配件。1.软接头2．活接头3.Y型水过滤器4．补水阀5.排水阀6．压力表7．温度计8．闸阀9．电子除垢器10．电磁三通阀11．电磁二通阀12．风机盘管13.自动放气阀14.安全阀15.流量计16．止回阀17．主机5传统中央空调与户式中央空调的原理图传统中央空调系统原理图冷冻水系统冷却塔节流阀末端末端末端末端蒸发器冷凝器压缩机冷却水系统6传统中央空调与户式中央空调的原理图户式中央空调系统原理图冷冻水系统节流阀末端末端末端末端蒸发器冷凝器压缩机风扇7第三章：安装指引工程确定、合同签订会审施工图水管的制作与安装制作室外机基础风管的制作与安装风机盘管的安装水管的冲洗与试压水管保温风管保温主机安装电气部分安装风口及其它附件安装试运转及调试合格验收交付用一：空调安装流程表8二、空调安装的前期工作1、施工准备：依照公司的质量保障、安全生产、消防安全、文明生产等相关规定，根据工程的基本情况，工程计划和要求，对施工现场、办公、临时用电、用水等设施做...
