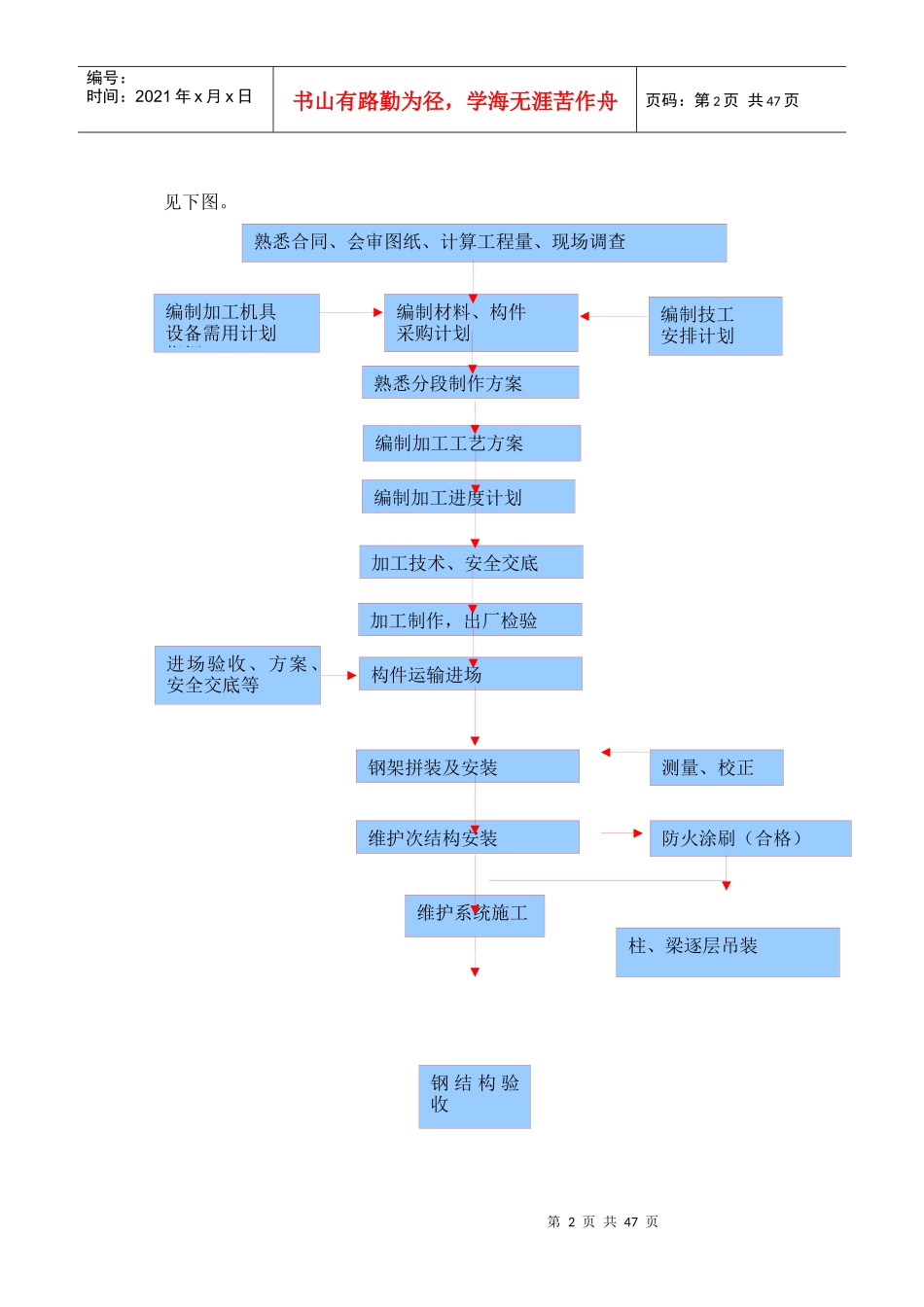

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页钢结构工程专项施工方案2.1钢结构工程介绍该工程结构形式为实腹门式刚架轻型钢结构房屋，钢柱、钢梁由焊接H型钢组成。2.2钢结构工程施工部署2.2.1总体施工技术路线钢结构施工分工厂制作及现场拼装、安装两大块。受结构体系、现场安装条件、现场大型机械配置限制，工厂制作构件的顺序、出厂分段尺寸等受控于现场安装方案。总体施工以现场安装为主线，配合现场施工进度为序。钢结构整体施工程序钢结构共分三大块：钢结构构件工厂加工制作；钢屋架及连梁安装；屋面及墙面维护系统综合施工。这三大块的整体施工程序是：1、第一步：先配合土建施工进行地脚螺栓的预留预埋工作，同时进行钢架构件及连梁的加工制作工作；2、第二步：钢架构件运至工程所在地，通过起重设备进行现场拼装、安装及油漆防火涂装；3、第三步：钢架主体结构验收合格后，进行屋面及墙面维护体系的综合施工。2.2.2钢结构施工总体流程熟悉合同、会审图纸、计算工程量、现场调查编制加工机具设备需用计划指挥3编制材料、构件采购计划编制技工安排计划熟悉分段制作方案编制加工工艺方案编制加工进度计划加工技术、安全交底加工制作，出厂检验构件运输进场钢架拼装及安装维护次结构安装进场验收、方案、安全交底等测量、校正防火涂刷（合格）柱、梁逐层吊装第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页见下图。维护系统施工钢结构验收第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页2.2.3钢结构施工劳动力需用计划1、工厂制作劳动力工厂加工劳动力使用计划表序号工种合计备注1行车工42下料工63装配工154电焊工105探伤工16涂装工87装卸工48切割工69辅工6合计602、现场拼装、安装劳动力高峰期现场安装劳动力使用计划表序号工种合计备注1项目管理人员42安全员23起重工64铆工65电焊工66测量工27电工18涂装工89拼装工16合计51第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页1）、参与施工人员均持证上岗，施工前针对本工程特点进行作业专门培训。2）、施工人员均参加过钢结构工程施工，熟悉钢结构吊装工艺和要求，有丰富的施工经验。3）、焊缝检测和原材料检验均委托有资质的单位和人员进行检测。4）、管理人员参加多项类似工程的施工并具有丰富的实践经验。2.2.4钢结构施工机械设备需用计划1、制作设备需用计划1）、根据构件形式特征，确定主要加工设备具备性能及型号；2）、根据构件需求进度安排，结合构件加工量，编制制作机具设备需求量计划；3）、工程开工前，组织人员对加工机具进行一次全面检修与保养，保证设备能正常运行工作；4）、为保证钢构件加工质量，将组织必要的工艺试验，配备必要制作质量检测设备。制作主要机械设备投入计划表制作机械序号设备名称数量（台）品牌型号1数控火焰直条切割机1CNCCG400C2H型钢自动组立机1Z153液压矫正机1YTJ60B4数控平板钻床1CDMP20105H型钢三维钻1BDM10506磁力钻10J3C03497半自动切割机5CG1-21008H型钢矫正机2J2J-8009抛丸清理机1HP101810碳弧气刨3W―500型焊接设备序号设备名称数量品牌型号第5页共47页第4页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共47页（台）1手工电弧焊机8BX3-5002CO2气保焊机5NBC-5003龙门自动埋弧焊机2MZ-1250检测设备序号设备名称规格型号产地性能数量1普通探伤仪CTS-22B中国12、安装设备需用计划1）、拼装设备表序号设备名称规格型号数量生产部位备注1电焊条烘箱1台焊条烘培2焊条保温筒4只焊条保温3二氧化碳焊机NBC-5002台4直流焊机BX-5004台5空压机0.9立方米1台6磨光机4台7半自动切割机1台8射吸式割炬3套9卡环10#、6#若干结构吊装10对讲机6部现场联络11氧气瓶4个12乙炔瓶2个13CO2气瓶6个14灭火器6第6页共47页第5页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共47页15碘钨灯220V1000W4个16配电箱安全型6个接焊接设备17扭矩扳手M24、M302...
