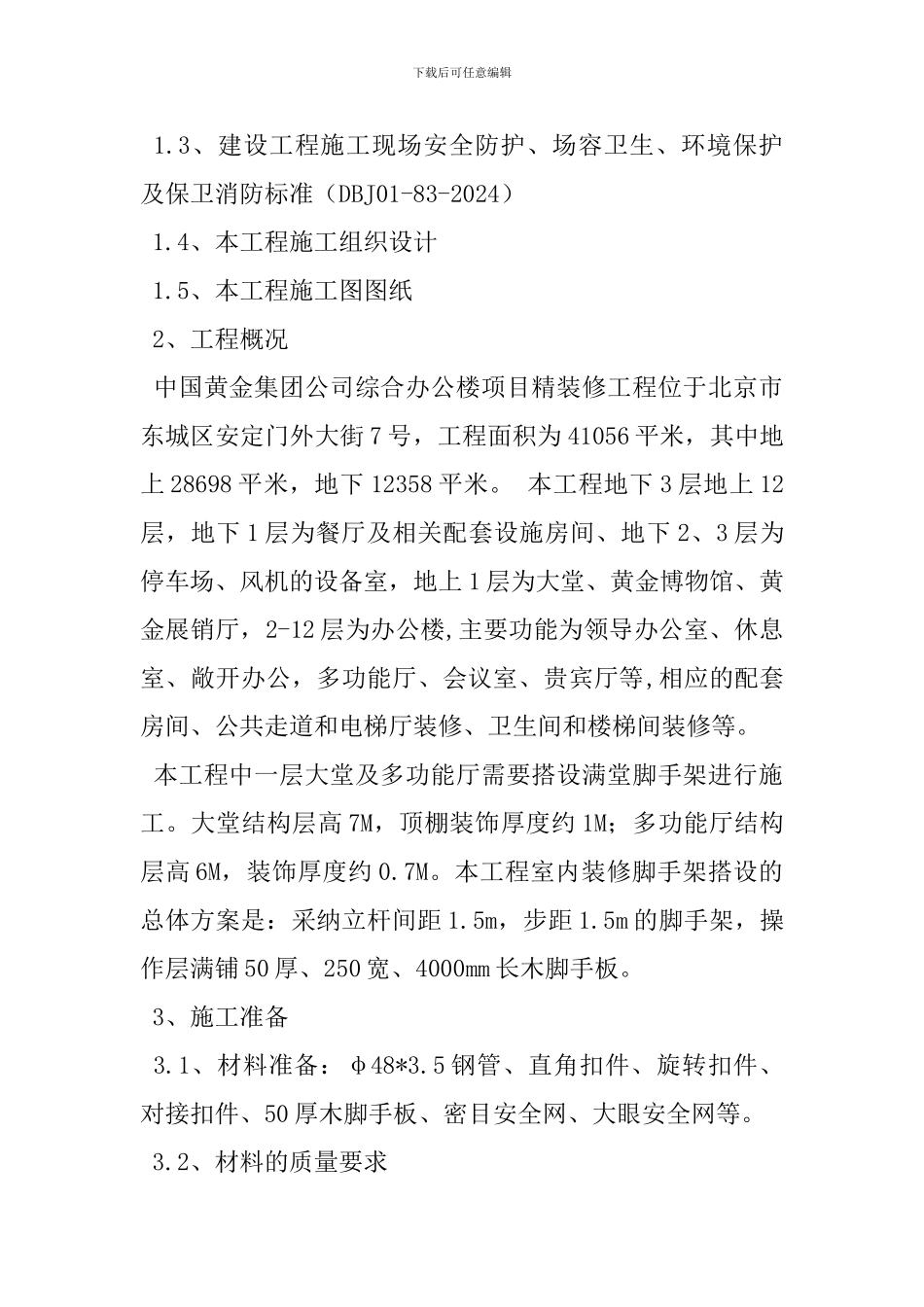

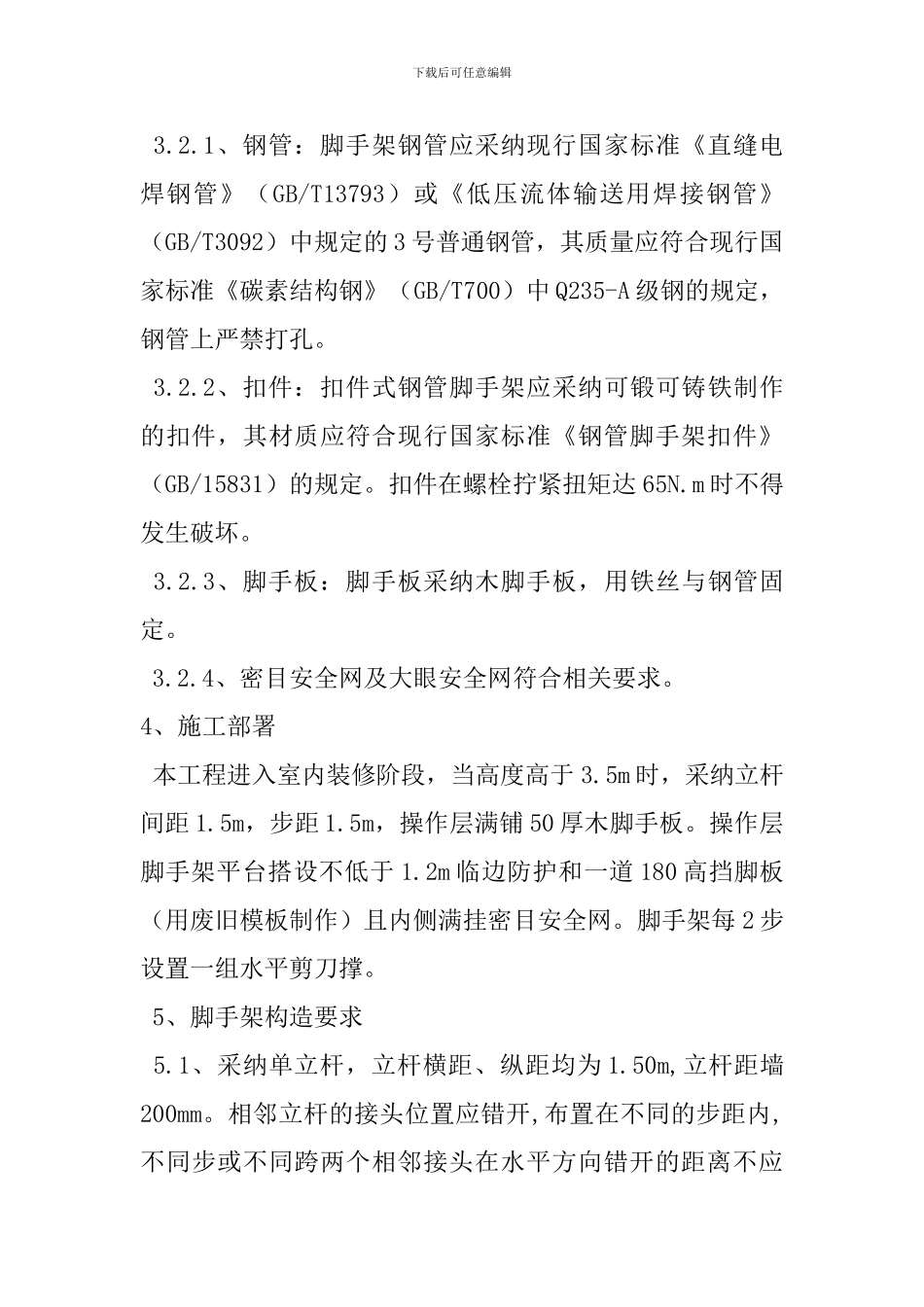

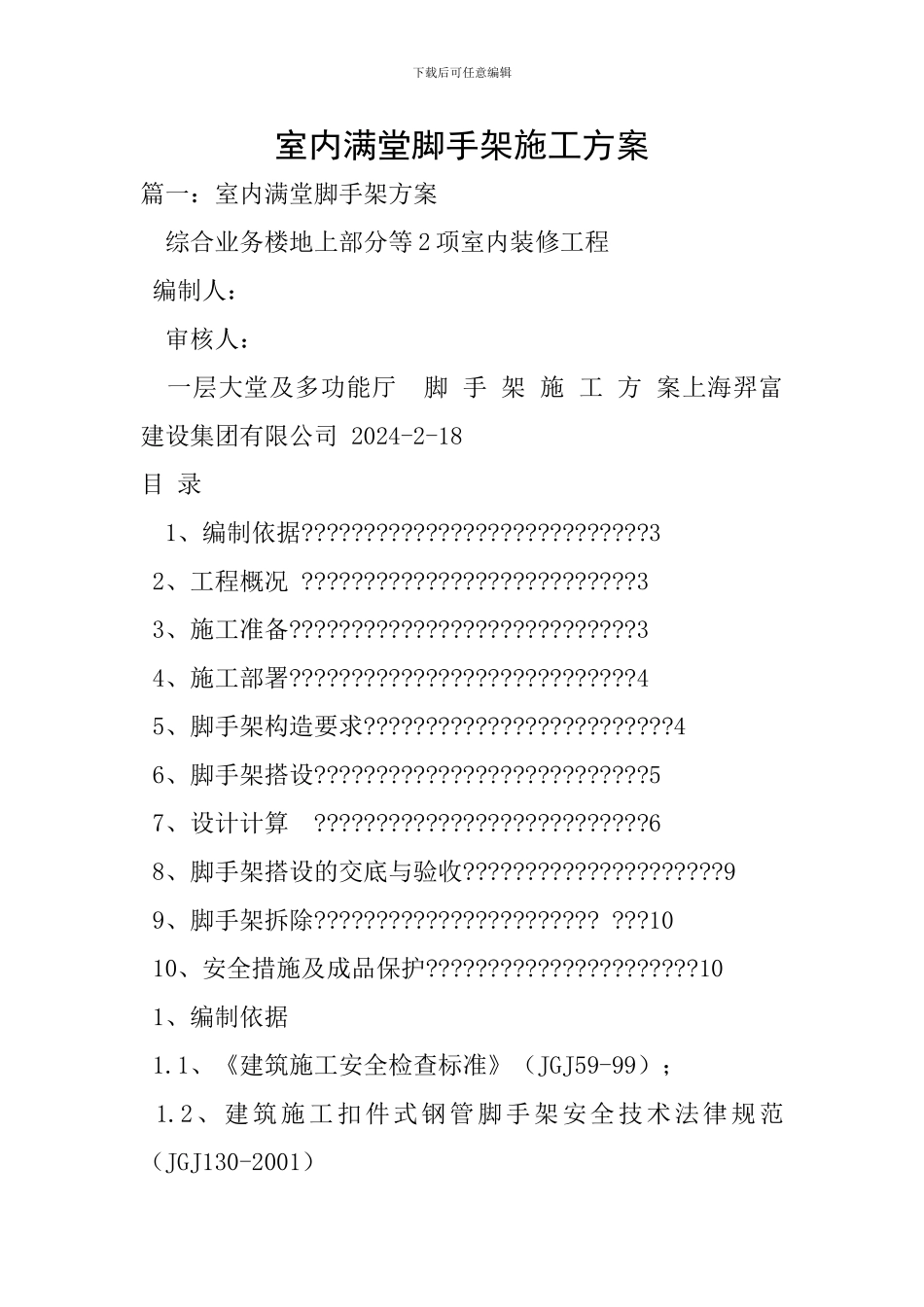

下载后可任意编辑室内满堂脚手架施工方案篇一：室内满堂脚手架方案综合业务楼地上部分等2项室内装修工程编制人：审核人：一层大堂及多功能厅脚手架施工方案上海羿富建设集团有限公司2024-2-18目录1、编制依据????????????????????????????32、工程概况???????????????????????????33、施工准备????????????????????????????34、施工部署????????????????????????????45、脚手架构造要求?????????????????????????46、脚手架搭设???????????????????????????57、设计计算???????????????????????????68、脚手架搭设的交底与验收?????????????????????99、脚手架拆除??????????????????????????1010、安全措施及成品保护??????????????????????101、编制依据1.1、《建筑施工安全检查标准》（JGJ59-99）；1.2、建筑施工扣件式钢管脚手架安全技术法律规范（JGJ130-2001）下载后可任意编辑1.3、建设工程施工现场安全防护、场容卫生、环境保护及保卫消防标准（DBJ01-83-2024）1.4、本工程施工组织设计1.5、本工程施工图图纸2、工程概况中国黄金集团公司综合办公楼项目精装修工程位于北京市东城区安定门外大街7号，工程面积为41056平米，其中地上28698平米，地下12358平米。本工程地下3层地上12层，地下1层为餐厅及相关配套设施房间、地下2、3层为停车场、风机的设备室，地上1层为大堂、黄金博物馆、黄金展销厅，2-12层为办公楼,主要功能为领导办公室、休息室、敞开办公，多功能厅、会议室、贵宾厅等,相应的配套房间、公共走道和电梯厅装修、卫生间和楼梯间装修等。本工程中一层大堂及多功能厅需要搭设满堂脚手架进行施工。大堂结构层高7M，顶棚装饰厚度约1M；多功能厅结构层高6M，装饰厚度约0.7M。本工程室内装修脚手架搭设的总体方案是：采纳立杆间距1.5m，步距1.5m的脚手架，操作层满铺50厚、250宽、4000mm长木脚手板。3、施工准备3.1、材料准备：φ48*3.5钢管、直角扣件、旋转扣件、对接扣件、50厚木脚手板、密目安全网、大眼安全网等。3.2、材料的质量要求下载后可任意编辑3.2.1、钢管：脚手架钢管应采纳现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定，钢管上严禁打孔。3.2.2、扣件：扣件式钢管脚手架应采纳可锻可铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB/15831）的规定。扣件在螺栓拧紧扭矩达65N.m时不得发生破坏。3.2.3、脚手板：脚手板采纳木脚手板，用铁丝与钢管固定。3.2.4、密目安全网及大眼安全网符合相关要求。4、施工部署本工程进入室内装修阶段，当高度高于3.5m时，采纳立杆间距1.5m，步距1.5m，操作层满铺50厚木脚手板。操作层脚手架平台搭设不低于1.2m临边防护和一道180高挡脚板（用废旧模板制作）且内侧满挂密目安全网。脚手架每2步设置一组水平剪刀撑。5、脚手架构造要求5.1、采纳单立杆，立杆横距、纵距均为1.50m,立杆距墙200mm。相邻立杆的接头位置应错开,布置在不同的步距内,不同步或不同跨两个相邻接头在水平方向错开的距离不应下载后可任意编辑小于500mm，各接头中心至最近主结点的距离不宜大于立杆间距的1/3。立杆下部垫板为4000*250*50脚手板；每根立杆的底座向上200mm处，应设置纵、横向扫地杆，用直角扣件与立杆固定。5.2、立杆与水平杆必须用直角扣件扣紧（水平杆对立杆起约束作用，对确保立杆承载能力关系很大），不得隔步设置或遗漏。5.3、水平杆步距为1.5m,上下水平杆接长位置应错开布置在不同的立杆间距中,与相近立杆的距离不大于纵距的1/3。同一排水平杆的水平偏差不大于5cm。相临步距的水平杆接头应错开布置在立杆的里侧和外侧，以减少立杆偏心受载情况。杆件端头伸出扣件边缘的长度不小于100mm。5.4、剪刀撑联系6根立杆，与地面夹角为45～60度，沿纵横向均设置。剪刀撑应沿架高连续布置，间距9m设置一组。剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆或水平杆扣紧外，在其中应增加2～4个扣接点。将一根斜杆扣在立杆上，另一根斜杆扣在横杆的伸出部分上，避开两根斜杆相交时把钢管别弯。斜...
